开源项目依赖于PI的定位系统

光片显微镜的出色诠释

Philip J的目标之一是使用高时空分辨率对大型活体标本进行成像。Keller及其研究团队位于美国弗吉尼亚州阿斯伯恩的霍华德·休斯医学研究所的珍妮莉亚研究园区。为此,Keller和他的同事Raghav K. Chhetri开发了一种可以同时从四个方向以高速和高空间分辨率对样本进行成像的光片显微镜。

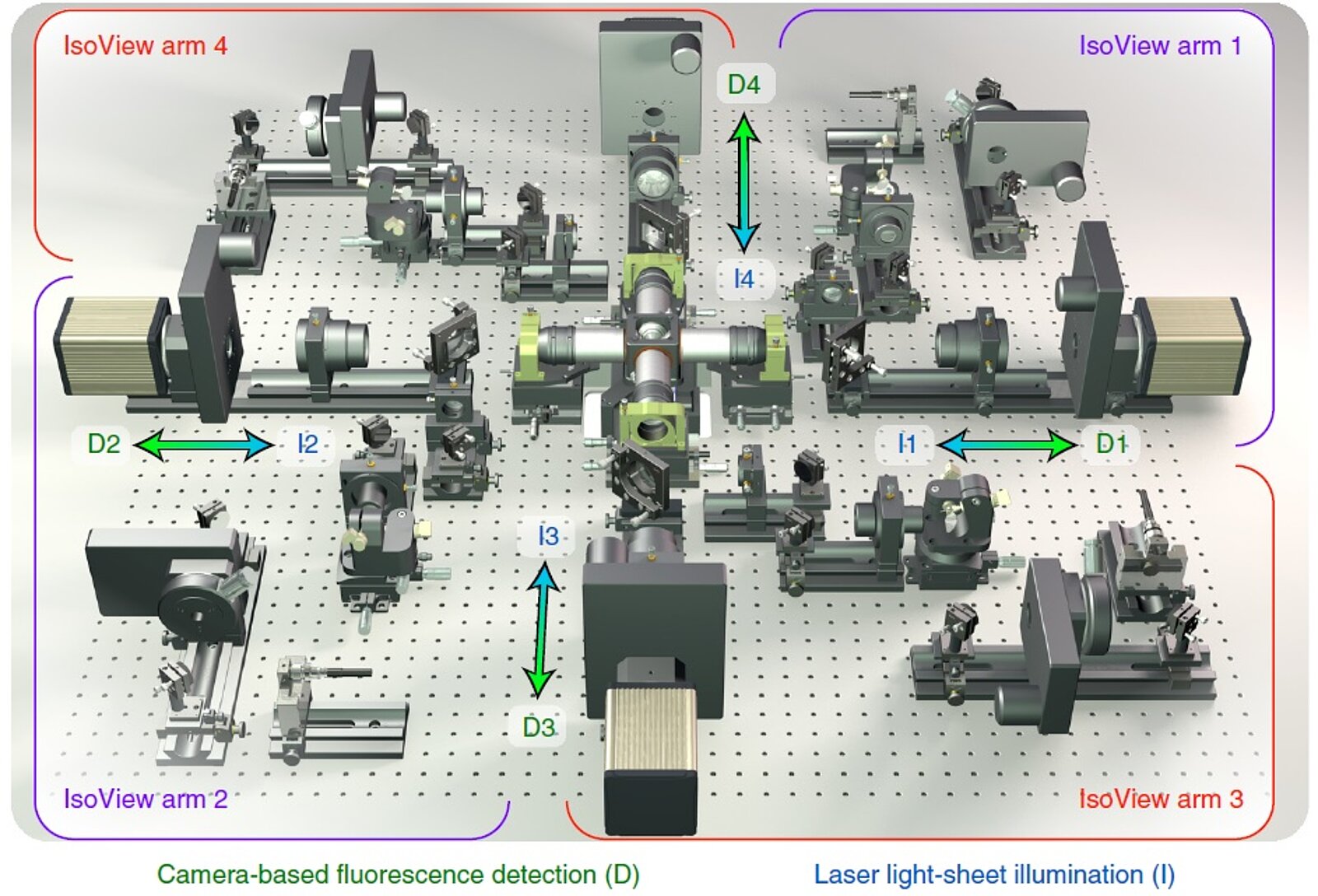

所谓的“IsoView”光片显微镜的核心是四根完全相同且彼此正交的立臂(或光路),其中的每一根都可以同时照亮样本并对发出的荧光进行成像。为了尽可能减小激发与检测之间的串扰,光路在时间、空间或光谱上应彼此独立。然后,将生成的四幅图像合并在一起,以生成在各个维度上均具有高分辨率的大致各向同性的图像。为此,Keller和他的团队编写了自己的Lucy-Richardson三维多视图反卷积算法的实现。除了组合图像的高空间分辨率外,此方法还可以实现高时间分辨率,从而可以记录随时间变化的样本变化。

用于移动物镜和定位标本的紧凑型线性和旋转平台

用于移动四个物镜的运动系统对于显微镜结构而言至关重要。有鉴于此,使用了每个物镜的行程为300微米(或者900微米)的高度紧凑型PIHera P-622.1精密定位系统,并且每个物镜均通过E-709.CHG控制器进行控制。

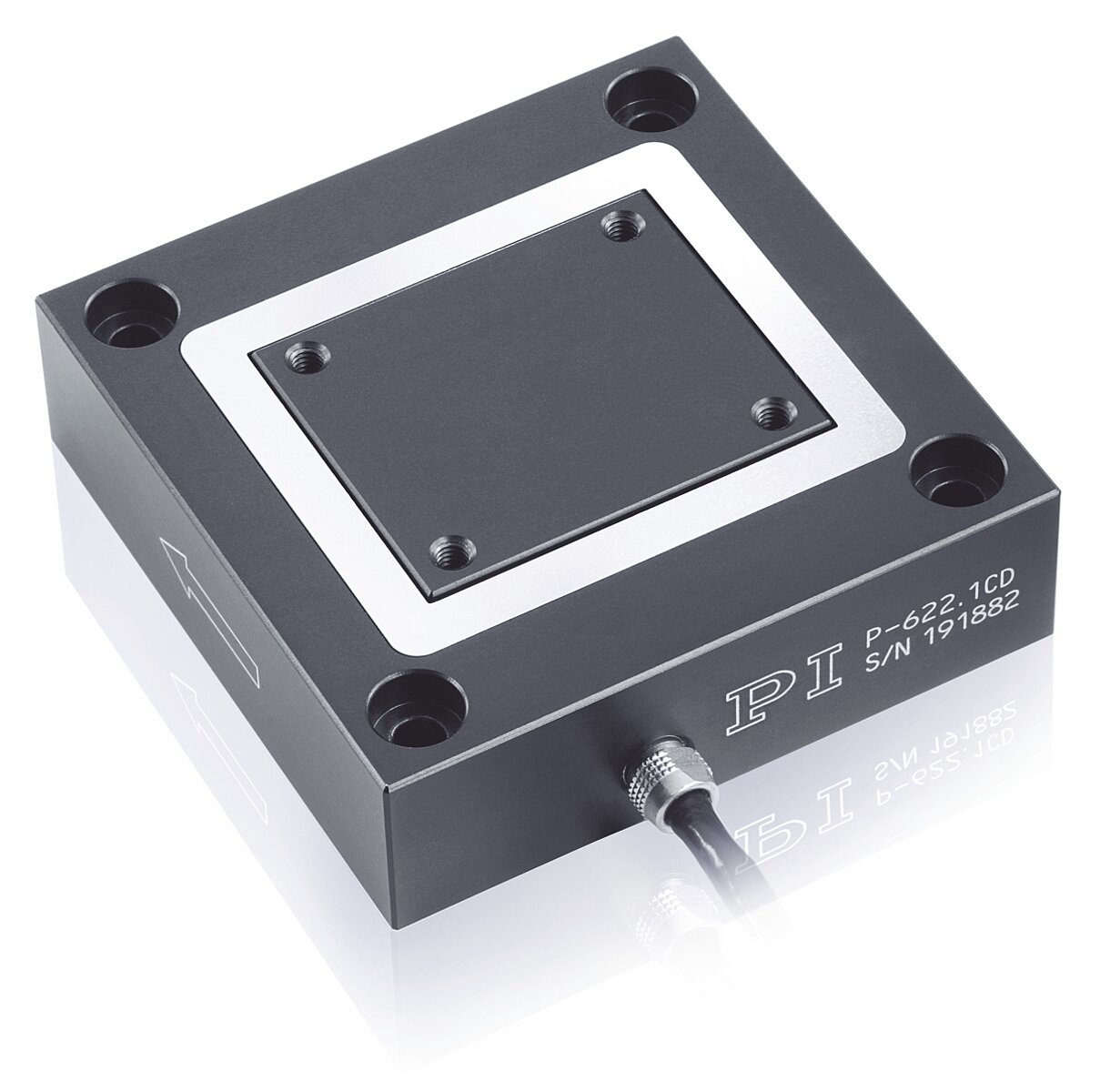

P-622.1CD PIHera精密定位器基于其运动通过零游隙柔性铰链导向传递的全陶瓷PICMA压电陶瓷促动器。行程(闭环)为250微米,重复精度为±1纳米!直接在运动平台上测量运动,而不受驱动或导向元件的任何影响。

电容式传感器以亚纳米分辨率测定与样本室的距离,而无需接触。它们可确保优异的运动线性度、长期稳定性和千赫兹范围的带宽。

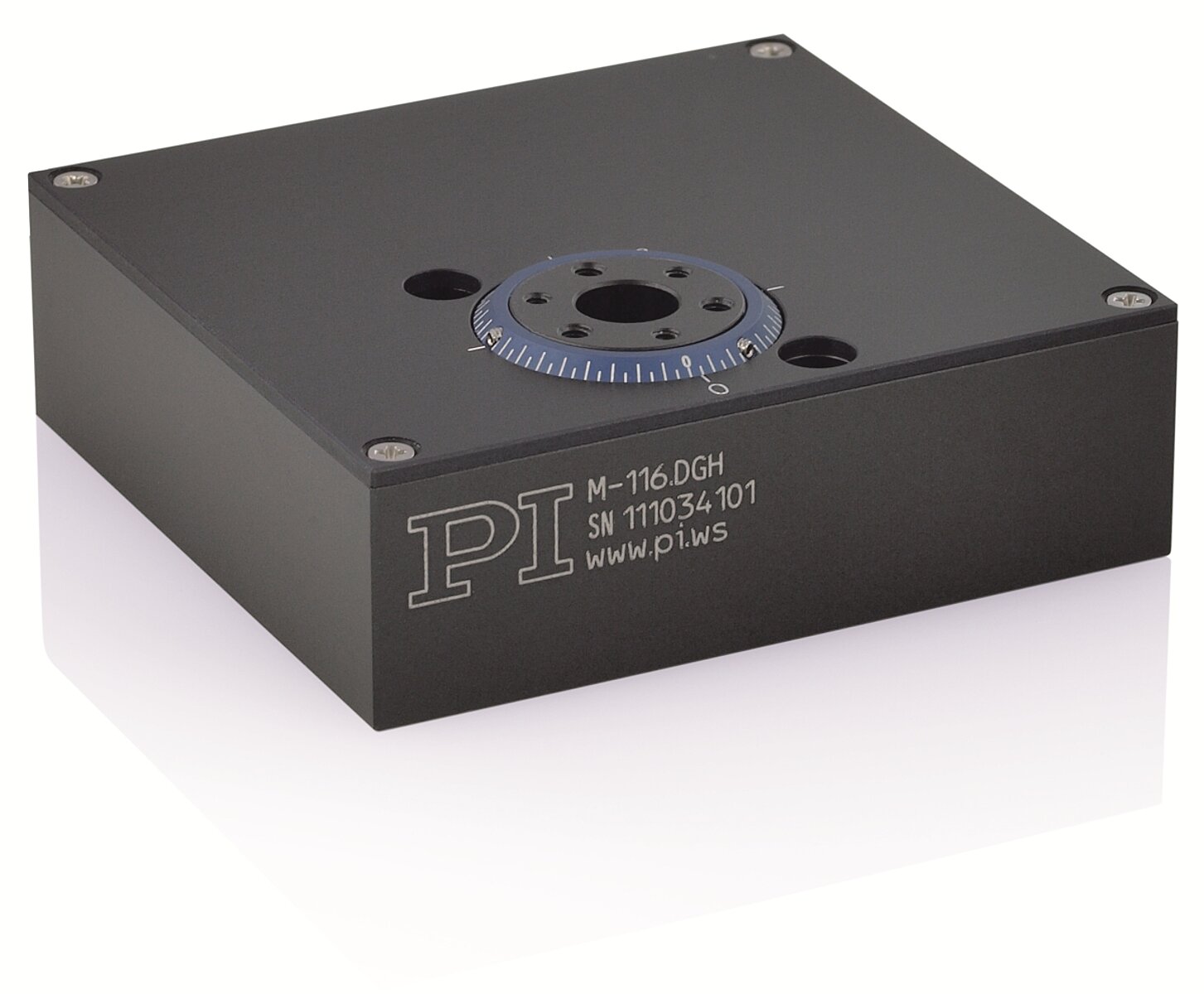

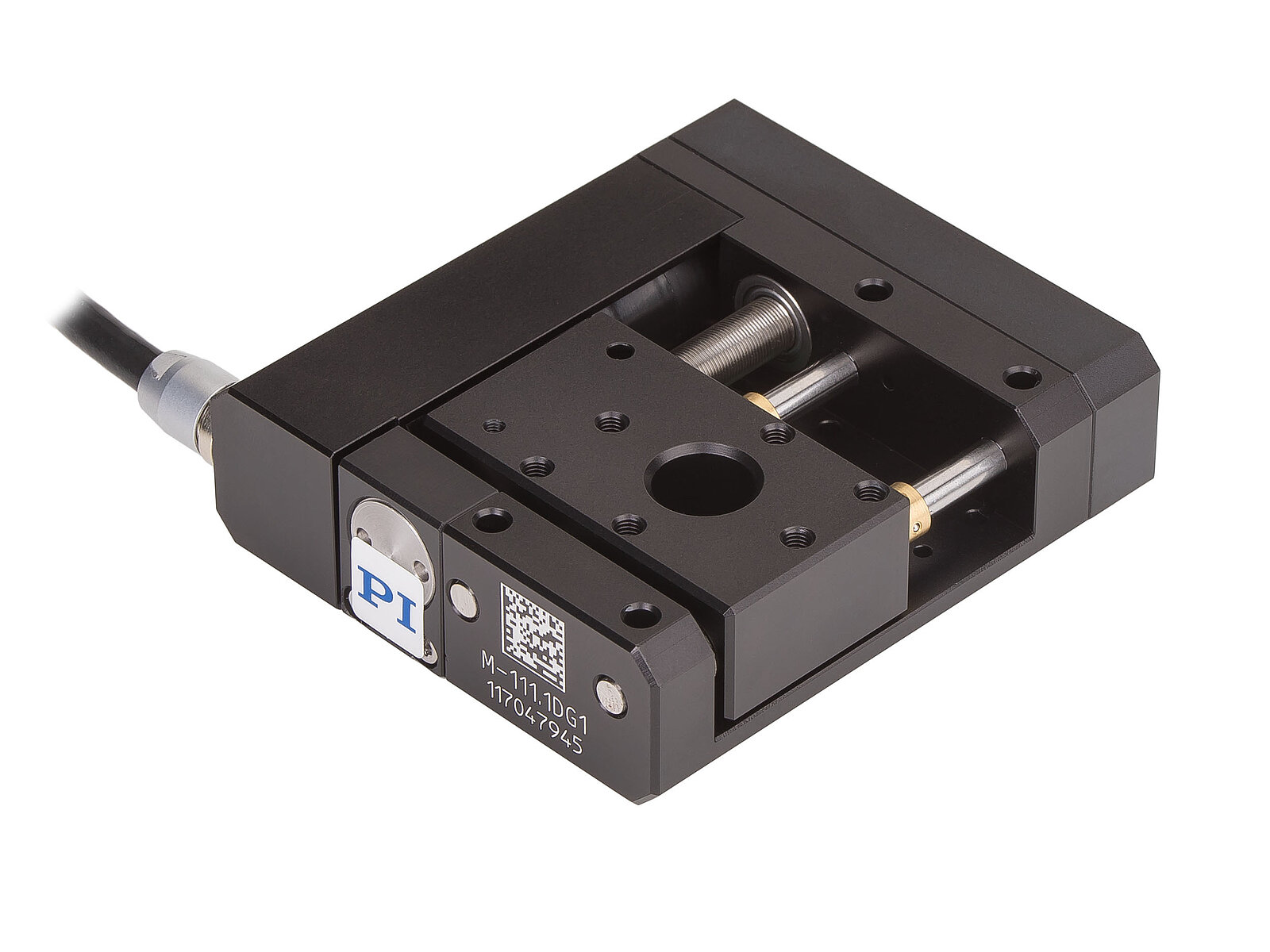

为了在IsoView显微镜中移动样本,使用了三个带折叠式驱动器的M-111线性平台与M-116.2DG转台相组合的堆叠装置。该组合通过用于直流电机的C-884.4DC控制器进行控制。

开源项目

IsoView是一个开源显微镜系统,可以在此处找到进一步的信息:

珍妮莉亚档案馆
