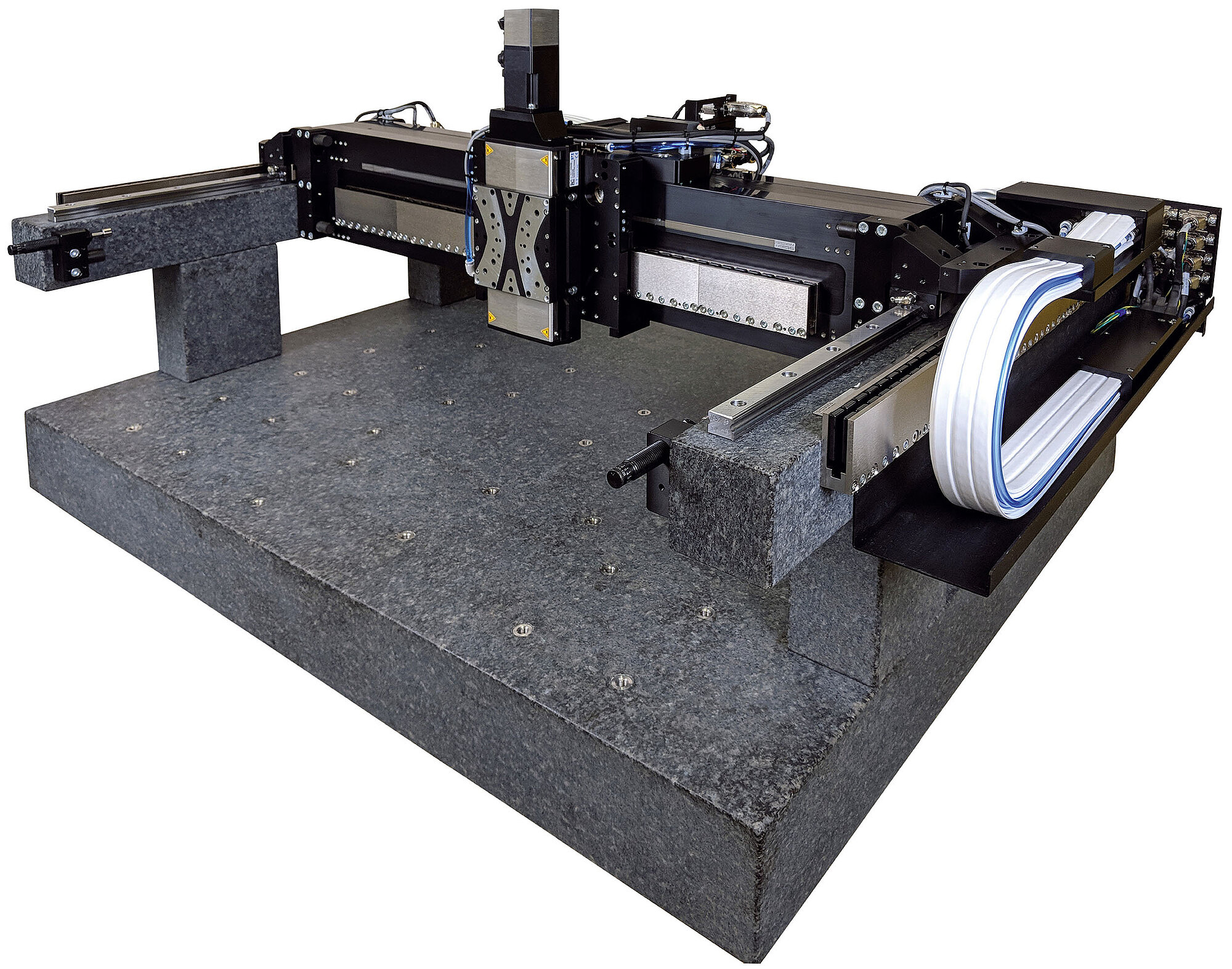

A-341 PIglide HGS混合龙门系统

混合导轨设计采用空气轴承和循环滚珠轴承导轨,具有高精度、低外形的特点。

A-341 PIglide HGS混合龙门系统
产品描述 规格 下载 报价/订购
  • 混合设计:龙门轴带有循环滚珠轴承导轨,桥轴带有空气轴承
  • 绝对编码器
  • 高性能无铁芯线性电机
  • 多种行程。可选配件和定制版本
  • 灵活的模块化平台

概述

A-341 PIglide HGS混合龙门系统专为需要从上空移动和长行程的应用而研发。

A-341混合龙门采用独特的混合导轨设计。桥轴配备带空气轴承的无摩擦导轨,速度控制准确,具有优异的重复精度和直线度。带有空气轴承的导轨大大减少了工作区的颗粒排放。龙门轴两侧配备循环滚珠轴承导轨,在有限的安装空间内具有鲁棒性和准确度。

这种不同导轨技术的组合意味着A-341混合龙门非常适合基于步进扫描原理的应用,同时需要紧凑的设计。

A-341与业界主导的ACS控制器和驱动模块相结合,可提供优异的伺服性能、先进控制算法,从而提高动态性能和误差补偿,并改善一整套软件开发工具。

绝对编码器

绝对编码器提供明确的位置信息,帮助即刻确定位置。这意味着在接通期间无需定位,提高了操作过程中的效率和安全性。

PIMag磁力直接驱动

三相磁性直接驱动器在动力传动系统中未使用机械零件,其可直接将驱动力传输至运动平台,且无摩擦。驱动器可实现高速度和高加速度。 无铁芯电机非常适合对精度有超高要求的定位任务,因为其不会与永久性磁铁发生不良作用。这样即使在最低的速度下也能保持平稳的运行,同时,在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。

选配件和定制版本

  • 底座由花岗岩或铝制成
  • 可调节工作高度
  • 隔振系统
  • 额外的牵引链
  • 线性电机的性能
  • 线性电机的液体冷却

应用领域

扫描, 数字印刷, 电子元件组装和检验, AOI(自动光学检验), 自动化.

规格

数据表

数据表A-341

版本/日期
2019-04-17
版本/日期
2019-04-17
版本/日期
2019-05-22
文件语言
pdf - 721 KB
pdf - 728 KB
pdf - 903 KB

[Translate to Chinese:] Downloads

数据表

数据表

数据表A-341

版本/日期
2019-04-17
版本/日期
2019-04-17
版本/日期
2019-05-22
文件语言
pdf - 721 KB
pdf - 728 KB
pdf - 903 KB

3D模型

3D模型

A-341 3-D模型

[Translate to Chinese:] Quote / Order

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

A-341 HGS基本配置

混合式XY龙门系统,空气轴承(龙门轴)和循环滚珠轴承导轨(桥轴),三相线性电机,绝对线性编码器,行程达500毫米× 1000毫米(请在要求中注明)

A-341工厂选项:L-511作为Z轴

改进后的L-511线性平台带同步伺服电机和制动闸,行程为50至150毫米

A-341工厂选项:V-408作为Z轴

改进后的V-408线性平台带三相线性电机、制动闸和气动重力补偿,行程为50毫米

A-341工厂选项:额外的牵引链

A-341可配备额外的牵引链,以容纳客户装置的额外电缆和软管。

A-341工厂选项:电机冷却

对于高占空比和高加速度的应用,可配备液体冷却线性电机。还可以为桥轴的线性电机提供单独的液体冷却功能。外部散热器必不可少。

A-341工厂选项:底座材料

底板和龙门轴的底座结构可由花岗岩或铝制成。可提供定制安装孔布局。
