E-413 DuraAct和PICA Shear压电驱动器
用于压电贴片换能器和切变促动器的双极性操作
- 峰值功率达50瓦
- 用于PICA Shear促动器的OEM模块/台式设备
- 用于压电DuraAct贴片换能器的OEM模块
用于PICA Shear促动器和DuraAct贴片换能器的放大器模块

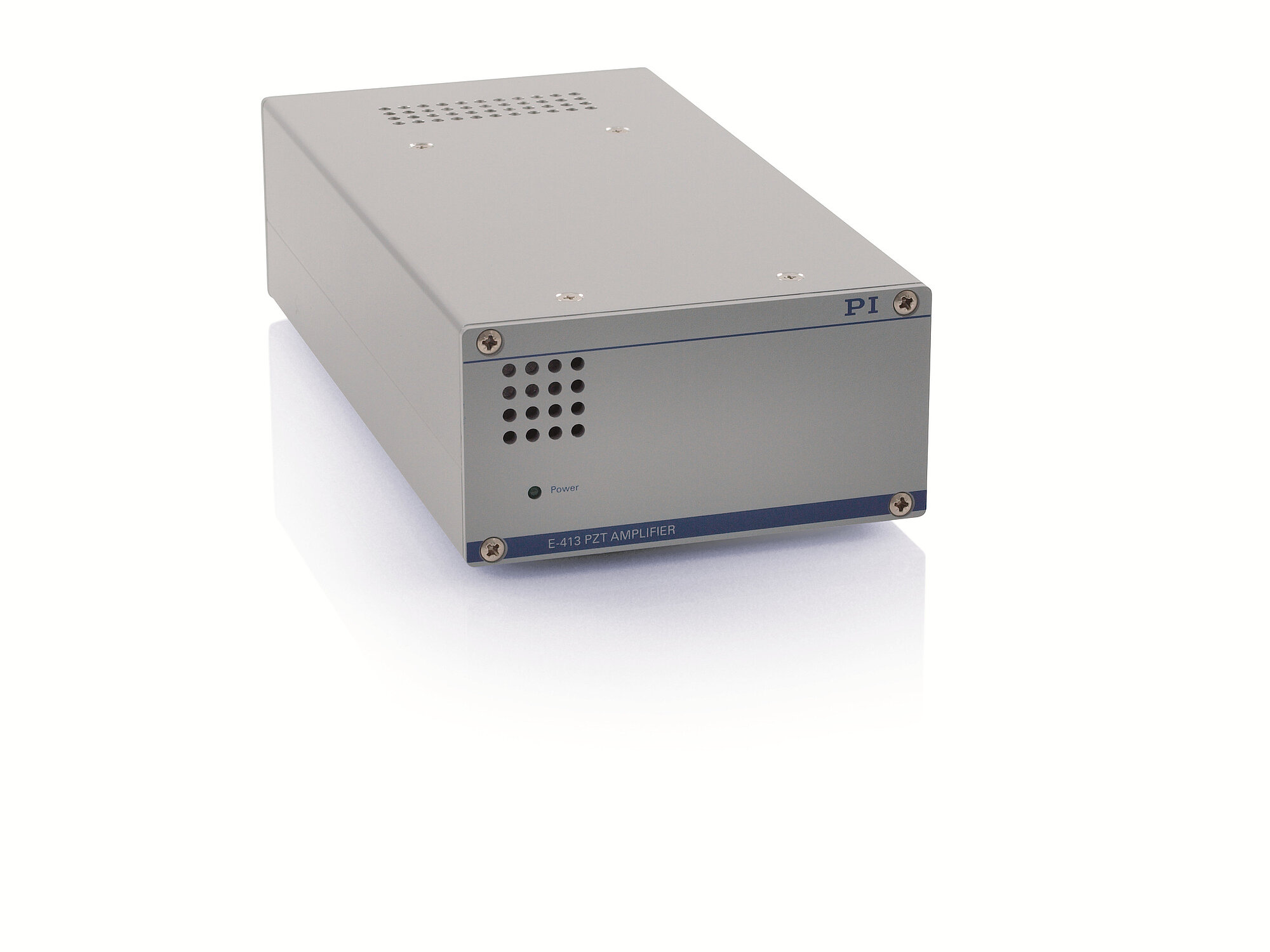

低噪声E-413.00(台式设备)和E-413.OE(OEM模块)放大器模块设计用于操作带双极电源的压电陶瓷促动器。它们可以输出和吸收高达100 毫安的峰值电流,相当于PI PICA Shear促动器的标准范围-250至+250 伏。
E-413.D2版本设计用于压电DuraAct换能器的操作,可在-100至+400 伏的电压范围内提供50 瓦的峰值功率。
模拟控制
E-413压电陶瓷放大器模块在压电陶瓷剪切和弯曲促动器的静态和动态操作中提供精密控制。输出电压可通过外部偏移电位计(未包含在发货范围内)来准确设定或通过放大因数为50的模拟输入信号进行控制。
一个稳定的24 伏电压足以操作E-413。集成式DC/DC转换器提供压电电压和所有其他必需的内部电压。所有输入输出均通过32针连接器板布线。
通过PC进行控制
或者,通过数字模拟转换器可实现从PC进行模拟控制。PI可为某些美国国家仪器的数字模拟转换器板提供完整的NI LabVIEW驱动程序集,其可与PI通用指令集兼容(GCS)。此外,驱动程序集还可包含专利HyperBit功能,以提高数字模拟板的分辨率。
发货范围
OEM模块:用于32针主连接器的连接器板,用于安装至客户的外壳中。印刷版文档。
台式设备:带电源线和适配器的电源适配器。用于压电陶瓷促动器的连接电缆。用于控制信号输入SMB/BNC的适配器电缆。印刷版文档。

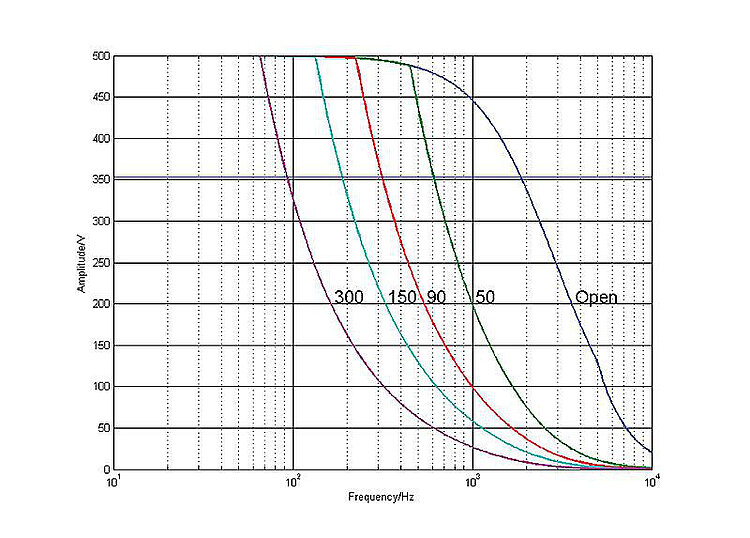

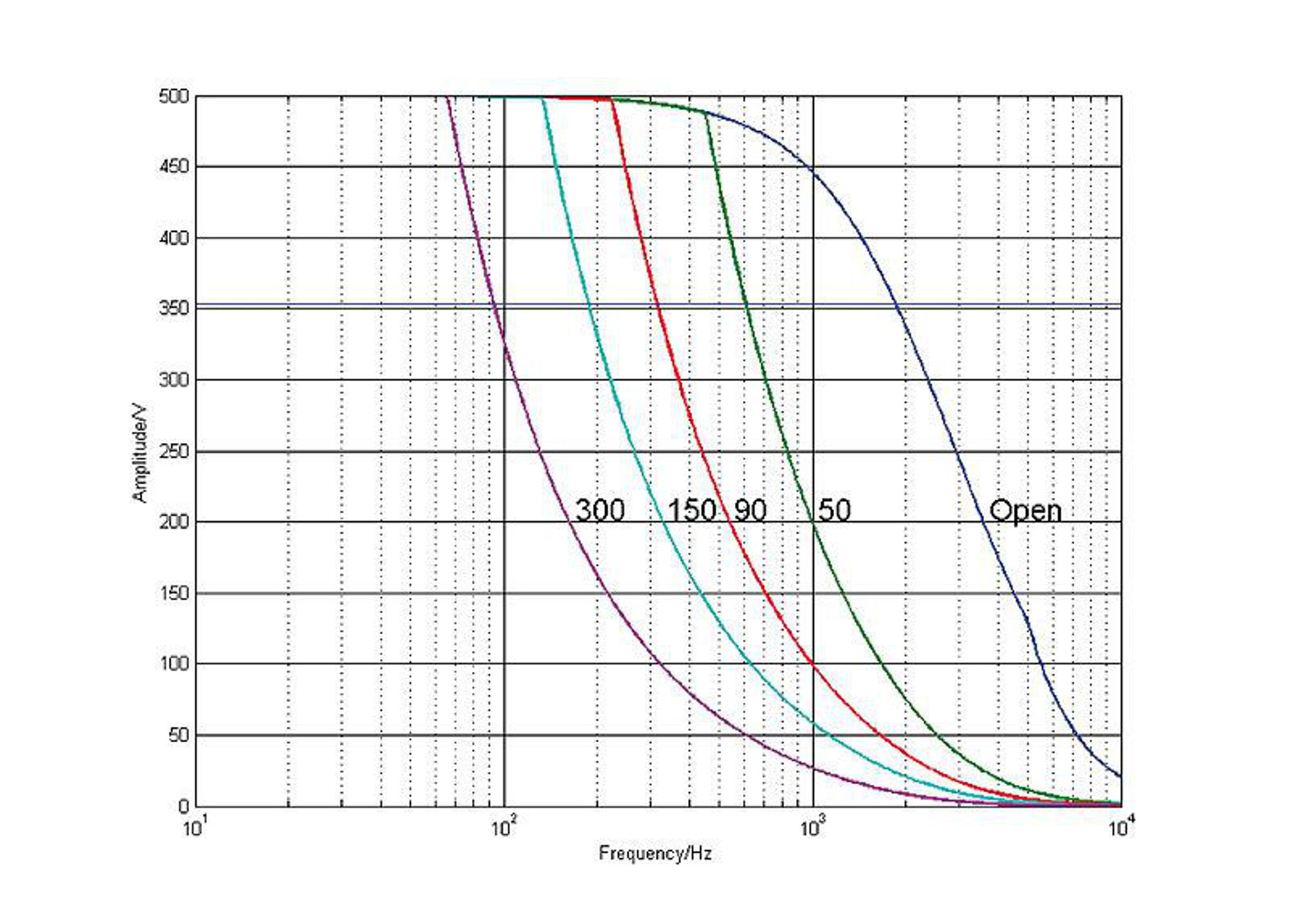

规格
规格
放大器 | E-413.00 | E-413.OE | E-413.D2 |
---|---|---|---|
输入电压范围 | -5到5伏 | -5到5伏 | -2至8伏 |
输出电压范围 | -250至250伏 | -250到250伏 | -100到400伏 |
放大器通道 | 1 | 1 | 1 |
峰值输出功率 | 50瓦(<3毫秒) | 50瓦(<3毫秒) | 50瓦(<5毫秒) |
平均输出功率 | <12瓦(>3毫秒) | <12瓦(>3毫秒) | <6瓦(>5毫秒) |
峰值电流 | 100毫安(<3毫秒) | 100毫安(<3毫秒) | 100毫安(<5毫秒) |
平均输出电流 | 24毫安(>3毫秒) | 24毫安(>3毫秒) | 12毫安(>5毫秒) |
电流限制 | 防短路 | 防短路 | 防短路 |
电压增益 | 50 ±0.1 | 50 ±0.1 | 50 ±0.1 |
纹波,噪声,<10 千赫兹 | <100毫伏峰峰值(100纳法负载) | <100毫伏峰峰值(100纳法负载) | <100毫伏峰峰值(100纳法负载) |
放大器分辨率 | <10毫伏 | <10毫伏 | <10毫伏 |
输入阻抗 | 100千欧 | 100千欧 | 100千欧 |
