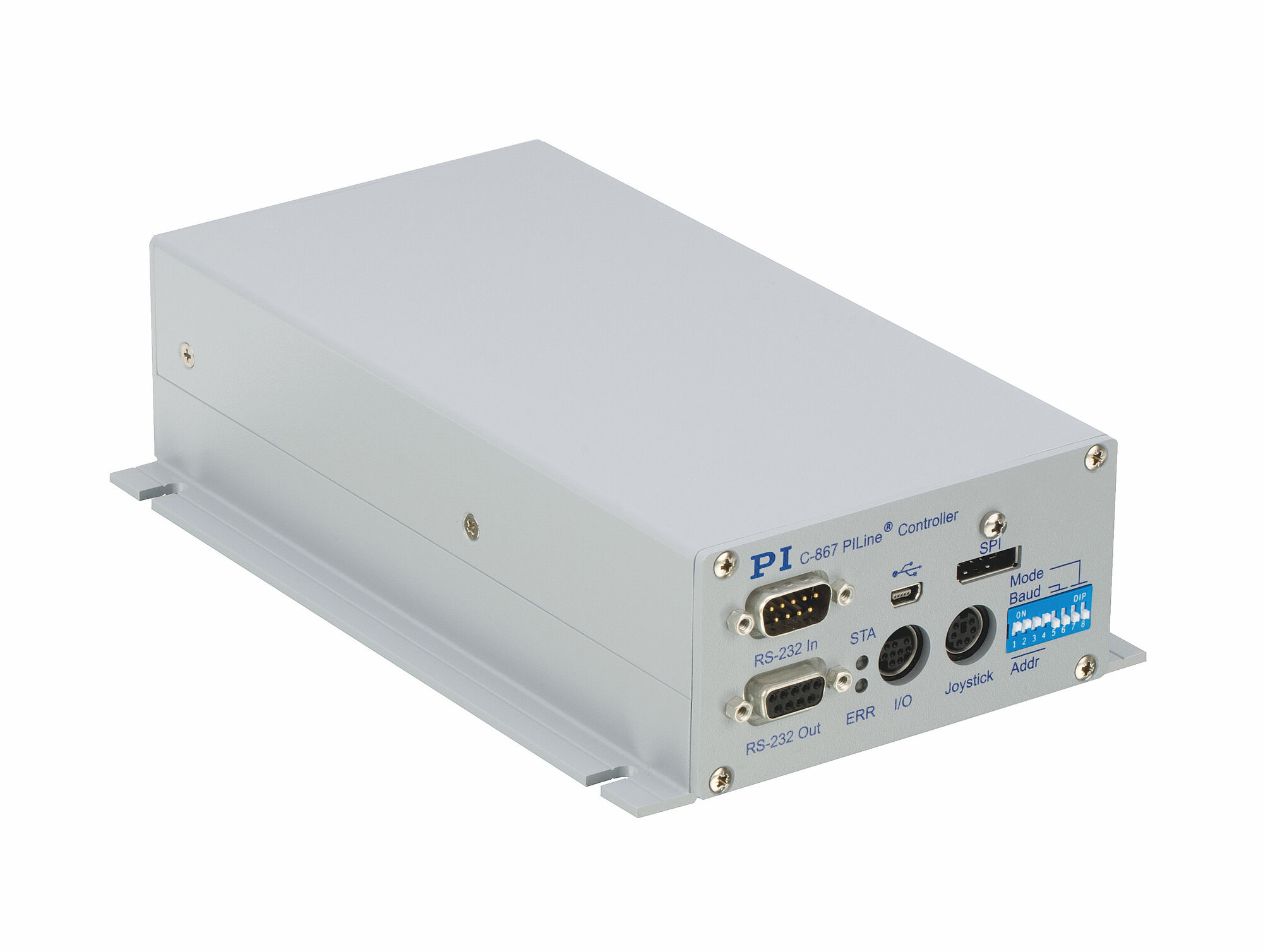

C-867.1U PILine®运动控制器

用于带PILine®超声波压电电机的单轴定位平台

C-867.1U PILine®运动控制器
产品描述 规格 下载 报价/订购
  • 带动态频率控制的集成功率放大器
  • 多功能编码器输入:A/B,正弦/余弦,BiSS
  • 用于单机功能的宏编程
  • 集成接口:USB、RS-232、SPI、输入/输出、手柄
  • 菊花链形网络

伺服控制器和功率放大器

单轴台式设备,带特殊PID控制器用于PILine®超声波压电电机。网络可实现单个接口上多达16个单元。用于PILine®超声波压电电机和带性能等级为1和2的压电电机的定位器的功率放大器。实现最佳控制的动态频率控制。

运动曲线

点对点,梯形速度曲线。由用户通过外部馈电点自定义轨迹(如圆形、正弦曲线)。

接口和通信,编码器输入

USB、RS-232、SPI接口用于指令控制。输入/输出线路用于实现自动化。用于模拟量手柄的接口。差动传送的A/B信号(TTL)或正弦/余弦信号(1 Vss)。用于绝对编码器的BiSS接口。限位和参考点开关的TTL信号输入端。

广泛功能,软件支持

强大的宏指令语言。非易失宏存储,例如可利用自动运行宏实现独立操作。数据记录器。ID芯片检测用于快速启动。PID控制器,操作中的参数改变。广泛的软件支持,如用于NI LabVIEW、C、C++、MATLAB、Python。PIMikroMove用户软件。

应用领域

  • 显微操纵
  • 自动化
  • 生物技术
  • 样本操纵
  • 样本定位
  • 光学计量

规格

数据表

数据表 C-867.1U

版本/日期
2018-03-26
版本/日期
2018-03-26
版本/日期
2018-05-24
文件语言
pdf - 566 KB
pdf - 574 KB
pdf - 666 KB

下载

数据表

数据表

数据表 C-867.1U

版本/日期
2018-03-26
版本/日期
2018-03-26
版本/日期
2018-05-24
文件语言
pdf - 566 KB
pdf - 574 KB
pdf - 666 KB

文件

文件

软件使用手册MS179

C-867 PILine®控制器的GCS LabVIEW驱动程序设置
版本/日期
6.4.0b 2016-07-08
文件语言 English
Request download link
文件

设计说明C867T0001

C-867 PILine®控制器SPI接口说明
版本/日期
2010-06-10
文件语言 English
Request download link
文件

用户使用手册MS223

用于带Sub-D连接器的PILine®系统的网络化1通道C-867.1U压电电机控制器
版本/日期
2.2.0 2019-11-18
文件语言
Request download link
文件

简单说明MS242EK

数字电机控制器和驱动器:C-663/C-863/C-867/C-877/C-884/E-861/E-871/E-872.401/E-873
版本/日期
2.1.0 10/2019
版本/日期
2.1.0 10/2019
文件语言
pdf - 2 MB
pdf - 2 MB

3D模型

3D模型

C-867.1U 3-D模型

版本/日期
2018-03-23
Request download link

常规软件文档

常规软件文档

软件使用手册SM157

PIPython - 使用Python编程PI控制器
版本/日期
2020-01-17
版本/日期
2020-01-17
文件语言
Request download link
常规软件文档

用户使用手册A000T0067

PIStages3数据库的信息。将PIStages2转换成PIStages3时必须考虑的事项。
版本/日期
2020-01-13
文件语言 English
Request download link
常规软件文档

软件使用手册SM156

用于编辑PIStages3 数据库的PIStages3Editor
版本/日期
2.0.0 2019-03-01
版本/日期
2.0.0 2019-03-01
文件语言
Request download link
常规软件文档

软件使用手册SM151E

PI GCS2 DLL
版本/日期
2.10.0 2019-08-26
文件语言 English
Request download link
常规软件文档

软件使用手册SM148

PIMikroMove
版本/日期
2.14.0 2020-01-30
文件语言 English
Request download link
常规软件文档

软件使用手册SM155

PI MATLAB驱动器GCS 2.0
版本/日期
1.1.0 2016-02-29
版本/日期
1.1.0 2016-02-29
文件语言
Request download link
常规软件文档

User Manual A000T0028

Updating PI Software with PIUpdateFinder
版本/日期
2020-05-20
版本/日期
2020-05-20
文件语言
Request download link
常规软件文档

软件使用手册SM154

驱动程序集用合并工具,用于NI LabVIEW软件
版本/日期
6.18.0 2018-10-16
文件语言 English
Request download link
常规软件文档

软件使用手册SM146

GCS阵列数据格式
版本/日期
1.2.1
文件语言 English
Request download link
常规软件文档

Software Manual SM158

PI GCS2 Driver Library for NI LabVIEW
版本/日期
7.0.0 2019-06-27
文件语言 English
pdf - 3 MB

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
