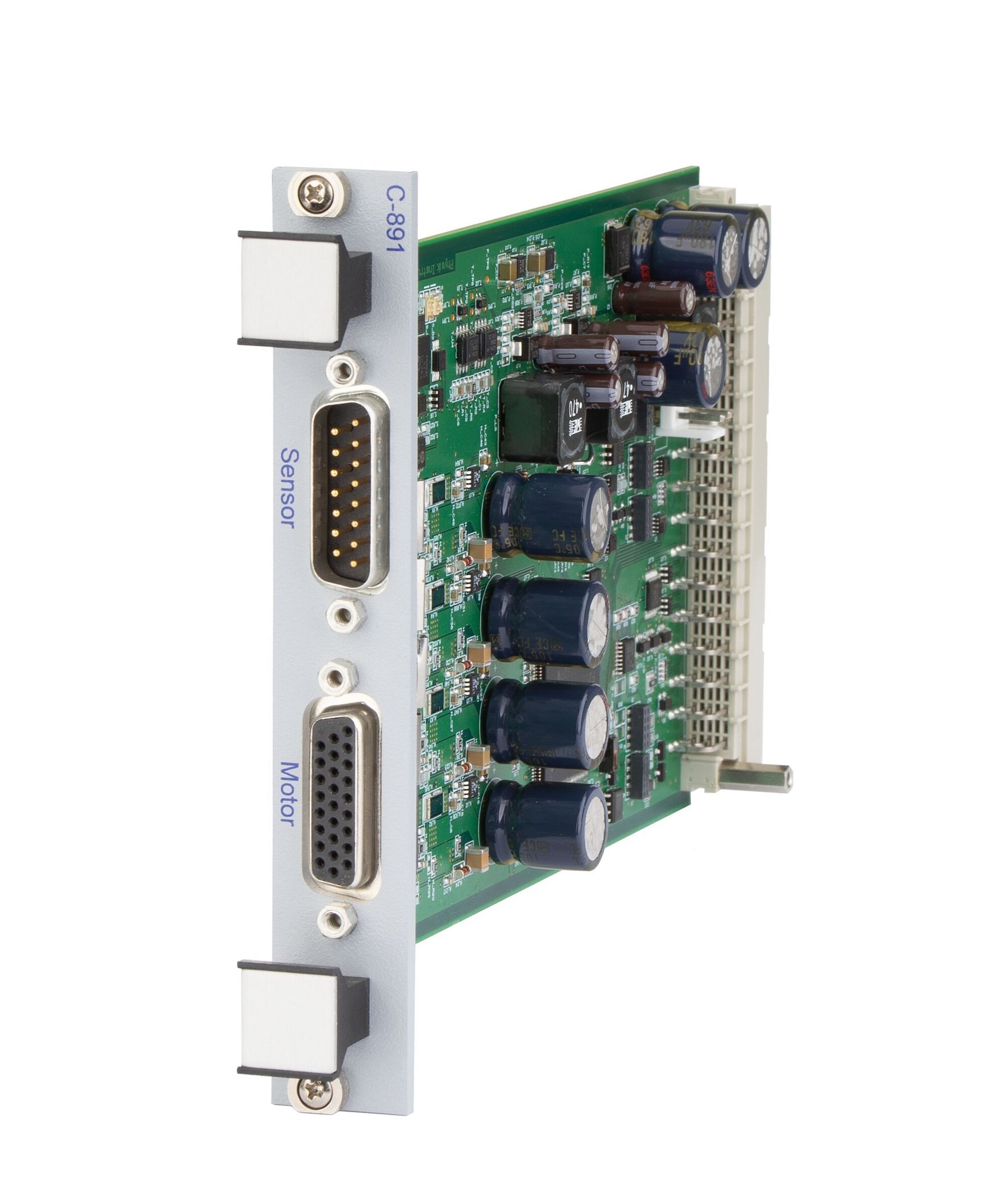

C-891.11C885 PIMag® Controller Module

用于C-885PIMotionMaster模块化控制器系统

  • 用于三相线性电机
  • 输出电流5安
  • 20千赫兹控制带宽
  • 用于绝对编码器的BiSS接口
  • 过载、过流、过温保护
C-891.11C885 PIMag® Controller Module
产品描述 规格 下载 报价/订购

电机控制、伺服控制和保护功能

1个电机通道,1个传感器通道。用于每相电流为5安的三相线性电机。正弦换流操作,磁场定向的电流控制。自动调整换向角度。用于位置和速度的PID控制器。由于保护性关机和电流限制,电机和电机驱动器均受到保护。

编码器输入

用于数字式(A/B)或模拟量(正弦/余弦)编码器信号的差动信号传输。支持用于绝对编码器的BiSS接口。用于限位和参考点开关的TTL输入。

C-885 PIMotionMaster中的即插即用装置。

可插入任何自由槽位。通过C-885的处理器和接口模块执行自动检测和外部通信(USB、以太网)。可通过可选数字输入和输出进行扩展。通过C-885的电源提供动力。

数字输入和输出所需的附件

C-885.AA01适配器板和C-885.iD数字接口模块。

规格

数据表

数据表C-891.11C885

版本/日期
2019-09-06
pdf - 114 KB
版本/日期
2019-09-06
pdf - 116 KB
版本/日期
2019-10-21
pdf - 590 KB
版本/日期
2019-07-16
pdf - 655 KB

下载

数据表

数据表

数据表C-891.11C885

版本/日期
2019-09-06
pdf - 114 KB
版本/日期
2019-09-06
pdf - 116 KB
版本/日期
2019-10-21
pdf - 590 KB
版本/日期
2019-07-16
pdf - 655 KB

文件

文件

用户使用手册C891T0005

C-891 PIMag电机控制器

版本/日期
2021-01-13
pdf - 1 MB
版本/日期
2021-01-13
pdf - 1 MB
文件

用户使用手册MS251

C-891 PIMag电机控制器

版本/日期
2020-06-30
pdf - 4 MB
English

常规软件文档

常规软件文档

User Manual SM164E

Updating controller firmware with PIFirmwareManager

版本/日期
12.12.2023 1.0.0
pdf - 819 KB
English

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

配件

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

兼容产品 相关控制器
