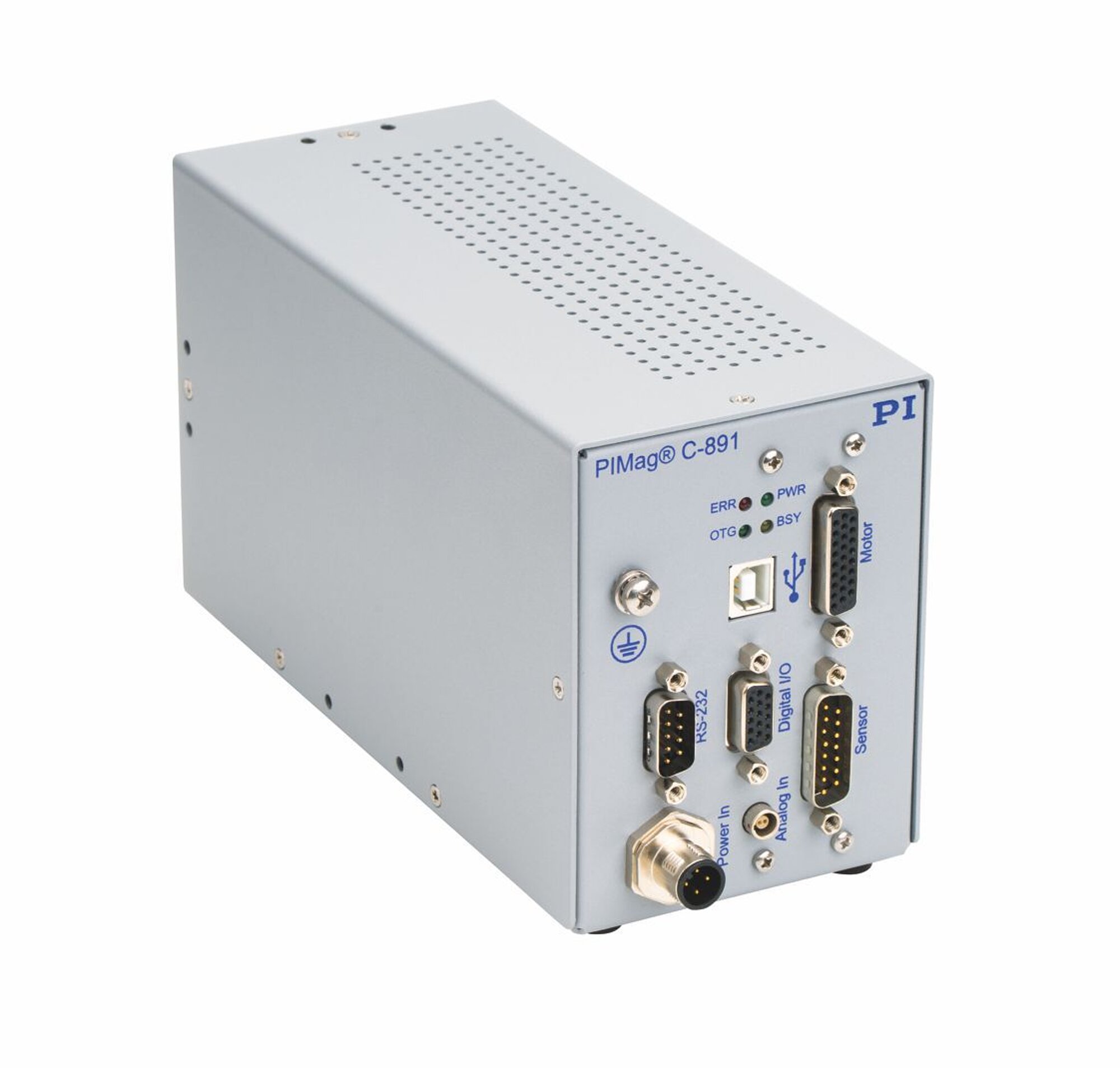

C-891.130300 PIMag® Motion Controller for Magnetic Direct Drives

单轴,用于三相线性电机

C-891.130300 PIMag® Motion Controller for Magnetic Direct Drives
产品描述 规格 下载 报价/订购
  • Output current 5 A
  • 20-kHz control bandwidth
  • Protection against overload, overcurrent, overtemperature
  • Digital inputs and outputs for trigger and stop function
  • USB interface for commanding and configuration

Digital motion controller for PIMag® linear motors

1 motor channel, 1 sensor channel. For three-phase linear motors with currents of 5 A per phase. Sine-commutated operation, field-oriented current control. Automatic commutation angles adjustment. PID controller for position and velocity.

Encoder inputs

Differential signal transmission for digital (A/B) or analog (sin/cos) encoder signals. Supports BiSS interface for absolute encoders. TTL inputs for limit and reference switches.

Extensive functionality

Protection for motor and motor driver due to protective shutdown and current limitation. Motor stop via external switch. Data recorder, wave generator, macros. Extensive software support, e.g., for NI LabVIEW, C, C++, MATLAB, Python. PIMikroMove user software.

Interfaces

USB and RS-232 for commanding. Digital inputs and outputs for automation. Analog input for recording an external sensor signal.

规格

数据表

数据表C-891.130300

版本/日期
2020-05-20
版本/日期
2020-05-20
版本/日期
2019-02-07
版本/日期
2019-07-22
文件语言
pdf - 187 KB
pdf - 190 KB
pdf - 669 KB
pdf - 699 KB

下载

数据表

数据表

数据表C-891.130300

版本/日期
2020-05-20
版本/日期
2020-05-20
版本/日期
2019-02-07
版本/日期
2019-07-22
文件语言
pdf - 187 KB
pdf - 190 KB
pdf - 669 KB
pdf - 699 KB

文件

文件

用户使用手册MS251

C-891 PIMag电机控制器
版本/日期
2020-06-30
文件语言 English
Request download link
文件

软件使用手册MS230

C-891PIMag®电机控制器的GCS LabVIEW驱动程序设置
版本/日期
2016-02-29
文件语言 English
Request download link

常规软件文档

常规软件文档

用户使用手册A000T0075

在TwinCAT 3.1中实现C-887 PI控制器,用于运动和坐标系激活
版本/日期
2020-02-24
文件语言 English
Request download link
常规软件文档

User Manual A000T0028

Updating PI Software with PIUpdateFinder
版本/日期
2020-05-20
版本/日期
2020-05-20
文件语言
Request download link
常规软件文档

软件使用手册SM146

GCS阵列数据格式
版本/日期
1.2.1
文件语言 English
Request download link
常规软件文档

软件使用手册SM148

PIMikroMove
版本/日期
2.14.0 2020-01-30
文件语言 English
Request download link
常规软件文档

软件使用手册SM151E

PI GCS2 DLL
版本/日期
2.10.0 2019-08-26
文件语言 English
Request download link
常规软件文档

软件使用手册SM154

驱动程序集用合并工具,用于NI LabVIEW软件
版本/日期
6.18.0 2018-10-16
文件语言 English
Request download link
常规软件文档

软件使用手册SM155

PI MATLAB驱动器GCS 2.0
版本/日期
1.1.0 2016-02-29
版本/日期
1.1.0 2016-02-29
文件语言
Request download link
常规软件文档

软件使用手册SM156

用于编辑PIStages3 数据库的PIStages3Editor
版本/日期
2.1.0 2020-08-03
版本/日期
2.1.0 2020-08-03
文件语言
Request download link
常规软件文档

用户使用手册A000T0067

PIStages3数据库的信息。将PIStages2转换成PIStages3时必须考虑的事项。
版本/日期
2020-01-13
文件语言 English
Request download link
常规软件文档

软件使用手册SM157

PIPython - 使用Python编程PI控制器
版本/日期
2020-01-17
版本/日期
2020-01-17
文件语言
Request download link
常规软件文档

Software Manual SM158

PI GCS2 Driver Library for NI LabVIEW
版本/日期
7.0.0 2019-06-27
文件语言 English
pdf - 3 MB

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
