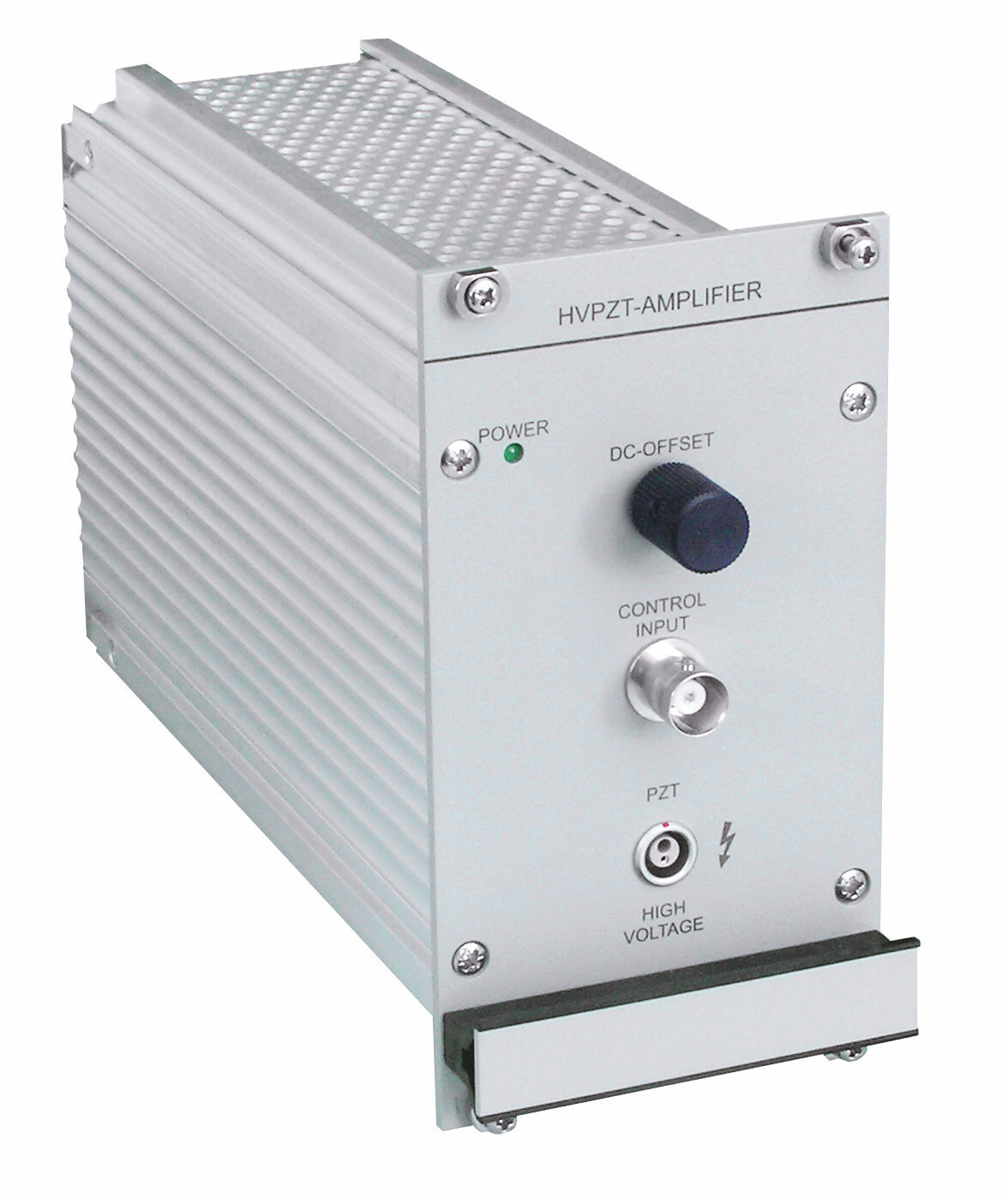

用于PICA高电压压电陶瓷促动器(HVPZT)的E-508高功率放大器是一个用于E-500压电陶瓷控制器系统的插入式模块。这个低噪声放大器可以在1100伏的范围内输出和吸收一个50毫安的峰值电流（E-508.OE：高达400毫安）。E-508系统放大器可在闭环（伺服）和开环操作中对压电陶瓷促动器和压电陶瓷定位系统进行精密控制。
模块化的设计使E-500系统具有高度的适应性。多达三个E-508模块可安装在同一个E-500底架上。针对闭环操作，E-500/E-501底架可实现选配件E-509传感器/伺服控制器模块的简易集成。E-508的输出电压则由伺服控制器设置。因此，根据压电陶瓷机械部件和传感器类型，可实现纳米级的定位准确性和重复精度。
在开环操作中，输出电压通过手动使用一个10转直流偏移电位器进行准确确定或直接通过使用一个模拟量信号进行确定。开环操作特别适用于响应时间短、分辨率特别高且要求最大带宽的应用。这种情况下，以绝对值的形式控制或读取目标位置要么不重要，要么则是由一个外部伺服回路来执行。
E-508.OE高电流版本专门设计用于快速切换应用。它可以在5毫秒内输出一个400毫安的峰值电流。E-508.OE由模拟量信号直接控制。
功能
用于PICA高电压PZT的功率放大器
输出电压
3至+1100伏（默认值）
可调节：
-260到+780伏
-550到+550伏
+260到-780伏
-3到-1100伏
可选：
放大器通道
1
平均输出功率
13瓦
峰值输出功率，<5 毫秒
50瓦
400瓦
平均输出电流
12毫安
峰值电流，<5 毫秒
50毫安
400毫安
放大器带宽，小信号
6千赫兹
10千赫兹
放大器带宽，大信号
50赫兹（200毫微法）
纹波、噪声、0至100kHz
5毫伏均方根
50毫伏峰峰值（100毫微法）
20毫伏均方根
200毫伏峰峰值（100毫微法）
电流限制
防短路
电压增益
+100 ±1，-100 ±1（可选择）
控制输入电压
伺服关闭：所选输出电压范围的±1/100
伺服开启：0至10伏
输入阻抗
100千欧
压电陶瓷输出插座
LEMO EGG.0B.701.CJL.1173
输入
BNC
SMB
直流偏移
10转电位计，增加0至10 伏至控制输入
–
工作电压
E-500系统
工作温度范围
5至50摄氏度（40 摄氏度以上，功率下降）
质量
0.75千克
尺寸
14HP / 3RU
询问定制设计！
Housed Analog Piezo Electronics E-4xx, E-5xx, E-6xx, E-8xx
E-500/E-501系列模块化压电控制器：底盘带电源、放大器模块（E-503、E-504、E-505、E-506、E-508）、传感器和伺服控制模块（E-509）、显示和接口模块（E-515、E-517）。
