基于高阶多项式的线性化算法利用电容式传感器将线性误差减小至0.01 %以下， 这通常比传统控制器好10倍。
对于以扫描应用为典型的快速周期性运动中，利用动态数字线性化（DDL，E-710.SCN）可将跟踪精度提高三倍。
高分辨率数模转换器和高性能电压放大器使该控制器特别适用于高动态操作。传感器采样率为50赫兹的高速处理器可确保稳定时间达毫秒级或更低。
对于配备ID芯片、采用数字电控进行校准的PI纳米级定位系统，ID芯片包含机械部件的校准和伺服控制参数。控制器可以“智能地”读取数据，使自己自动适应已连接的机械部件，因此，更换系统部件后无需重新校准。
集成的波形发生器可以保存和输出周期运动轨迹。预配置的正弦和三角形波形用于帮助用户定义曲线，但用户也可自定义波形。
强大的宏指令语言。非易失宏存储，例如可利用自动运行宏实现独立功能。数据记录器。操作中的参数改变。广泛的软件支持，例如用于LabVIEW、用于Windows和Linux的共享库.
功能

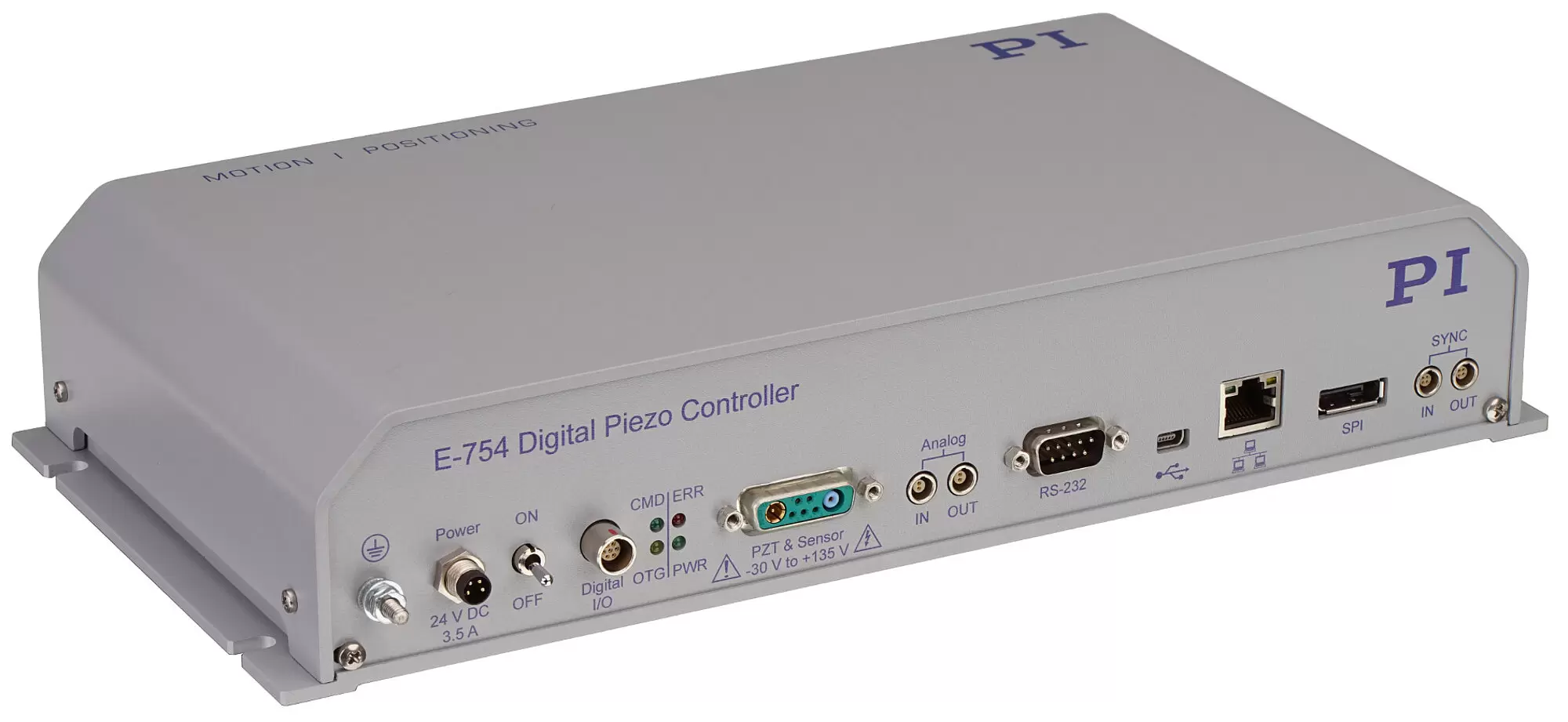

数字式控制器带电容式传感器用于单轴压电陶瓷纳米定位系统
轴
1
处理器
375兆赫兹，64位浮点，DSP/ARM
支持功能
波形发生器、触发I/O、自动调零、数据记录器、宏
采样率，伺服控制
50千赫兹
采样率，传感器
控制器类型
P-I，两个陷波滤波器，可选配的APC
传感器类型
电容式
传感器通道
传感器带宽
8千赫兹
传感器分辨率
19位
外同步
100千赫兹和4.8兆赫兹(LVDS)
输出电压
-30到135伏
放大器通道
峰值输出功率，< 2毫秒
45瓦
平均输出功率
15瓦
峰值输出电流，< 2毫秒
500毫安
平均输出电流
20摄氏度时为120毫安
电流限制
防短路
分辨率DAC
22位 有效
通信接口
以太网(TCP/IP)、SPI、USB、RS-232
压电陶瓷/传感器连接
Sub-D 7W2（母）
模拟输入
LEMO，单通道，±10伏，20位ADC
模拟输出
LEMO，单通道，±10伏，20位DAC
数字输入
LEMO，两条线路，TTL
数字输出
指令集
PI General Command Set (GCS)
用户软件
PIMikroMove
软件驱动器
LabVIEW驱动器，用于Windows和Linux的动态库
显示器和指示灯
状态指示灯
线性化
4阶多项式；可选配的DDL
单独的保护性接地连接
是
工作温度范围
5至40摄氏度
过热保护
温度高于70 摄氏度时压电陶瓷输出自动停止
质量
1.6千克
功耗，满载
35瓦（最大值）
功耗，空载
13瓦
工作电压
24伏直流电来自外部电源（含在发货范围内）
询问定制设计！
