M-122.2DD1 微平移位移台

带直接位置测量的紧凑型线性平台

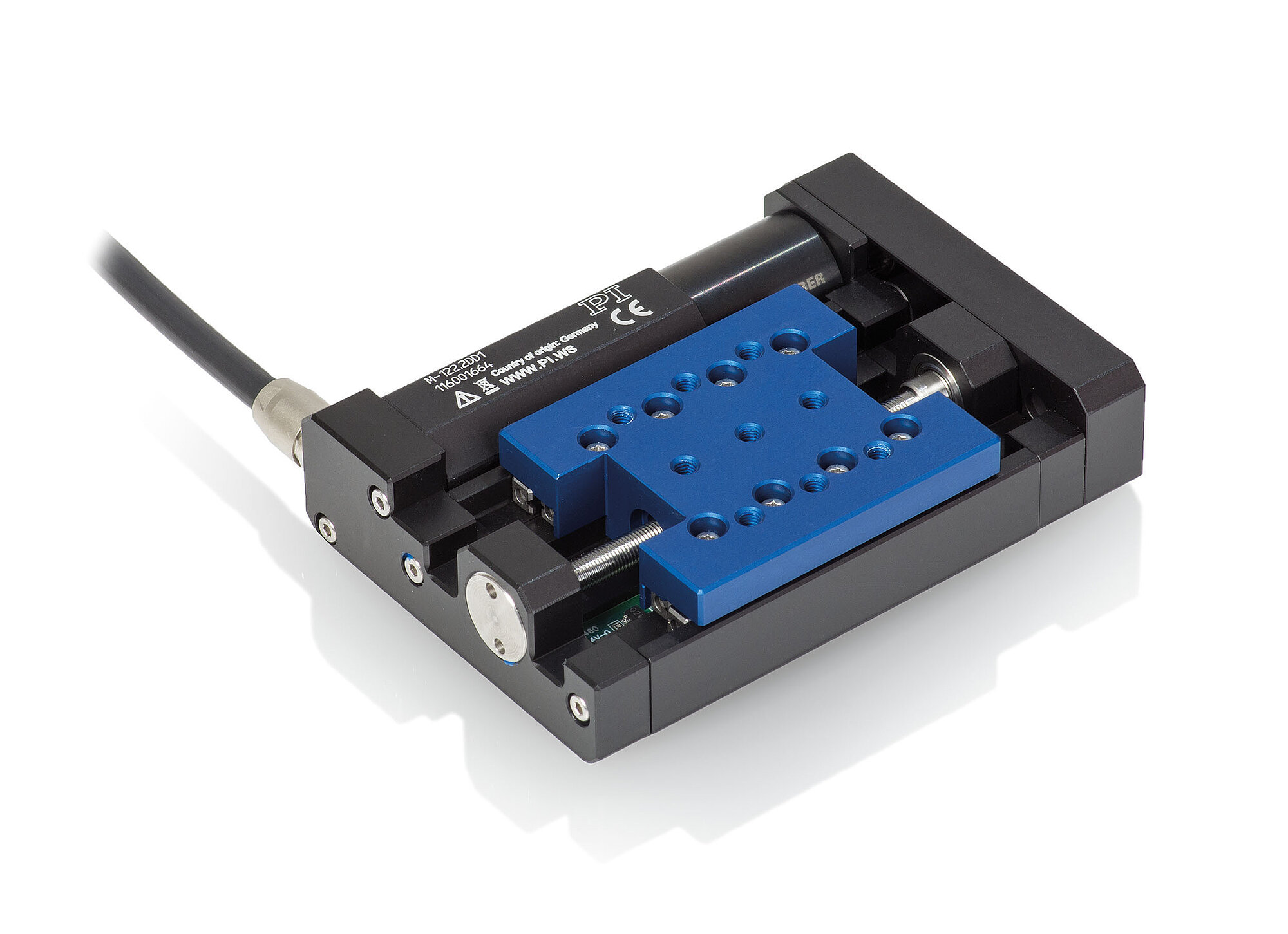

M-122.2DD1 微平移位移台
产品描述 规格 下载 报价/订购
  • 行程25毫米
  • 集成式线性编码器可供选配,用于实现高精度达0.1微米
  • 最小位移0.2微米
  • 最大速度20毫米/秒
  • 滚珠丝杠可实现高速和高循环次数

增量式线性编码器用于高精度位置测量

非接触式、超高精度的光学编码器直接测量平台的位置。非线性效应、机械间隙或弹性形变不会对测量造成影响。

应用领域

光学对准。精密自动化。

规格

数据表

Datasheet M-122.2DD1

版本/日期
2020-09-16
版本/日期
2020-09-16
版本/日期
2021-01-18
文件语言
pdf - 1 MB
pdf - 1 MB
pdf - 435 KB

下载

数据表

数据表

Datasheet M-122.2DD1

版本/日期
2020-09-16
版本/日期
2020-09-16
版本/日期
2021-01-18
文件语言
pdf - 1 MB
pdf - 1 MB
pdf - 435 KB

文件

文件

简单说明MP119EK

带电机的定位器:M-06x、M-11x、M-12x、M-4xx、M-5xx
版本/日期
3.2.0 01/2021
版本/日期
3.2.0 01/2021
文件语言
pdf - 1 MB
pdf - 1 MB
文件

PI微定位安装适配器

所有可能的PI线性、旋转和偏摆平台组合概述
版本/日期
---
版本/日期
---
文件语言
pdf - 760 KB
pdf - 763 KB
文件

用户使用手册MP61

M-122微定位平台
版本/日期
2020-06-29
版本/日期
2020-06-29
文件语言
请求下载链接

3D模型

3D模型

M-122.2DD1 3-D模型

请求下载链接

三维动画模型

三维动画模型

三维动画模型M-122.2DD1

请求下载链接

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

M-122.2DD1
紧凑型线性平台,25毫米行程,直流电机,增量带A/B正交信号传输的线性编码器,0.1微米传感器分辨率,0.5米电缆长度

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

Separate connection cable required for motor and sensor connection respectively.
