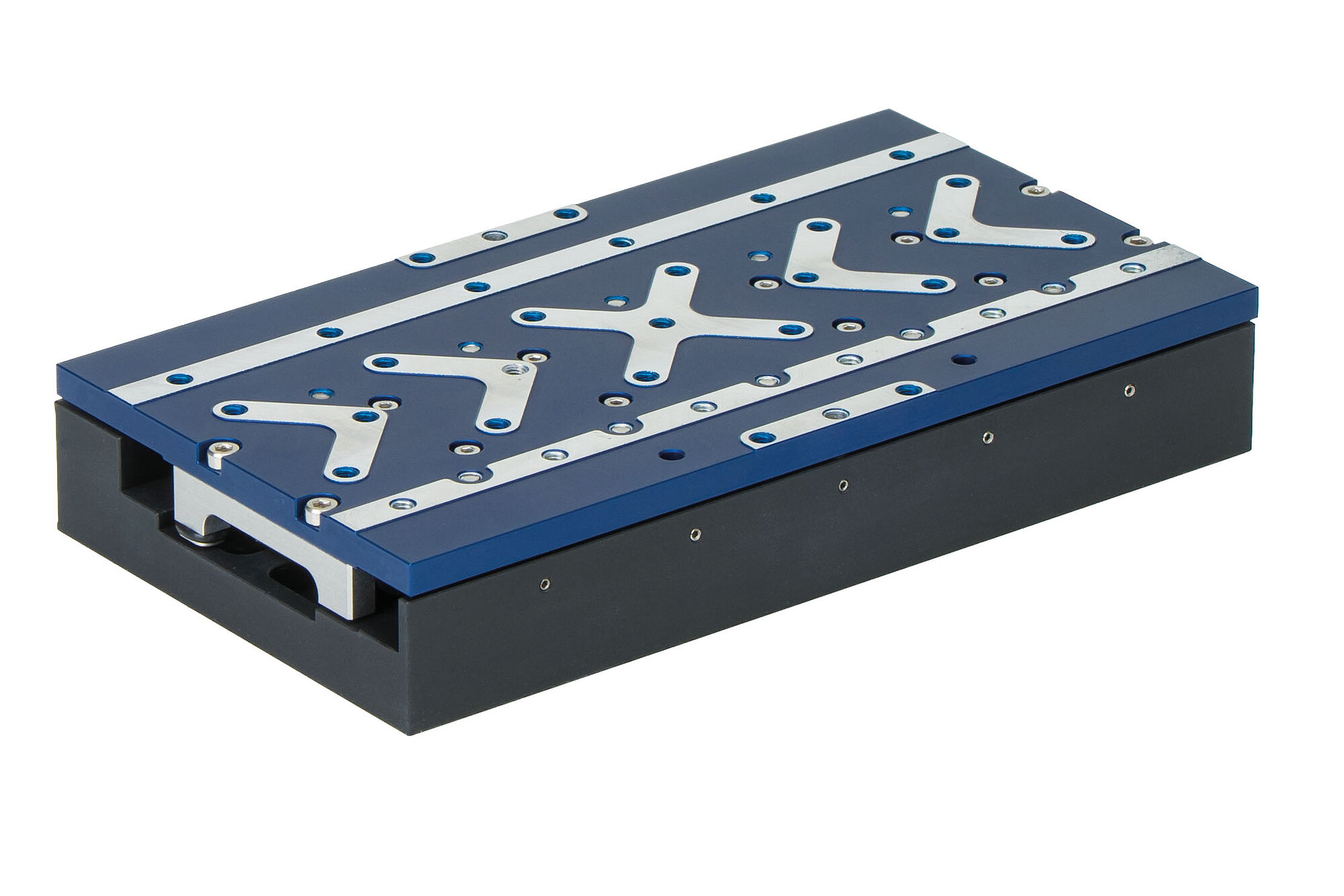

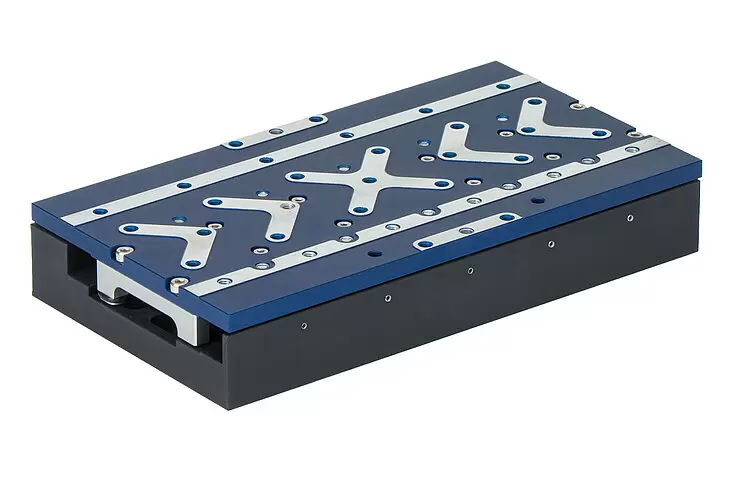

V-508 PIMag精密线性平台

多功能选项适应不同要求

V-508 PIMag精密线性平台
产品描述 规格 下载 报价/订购

适应能力强

其结构可实现需求的灵活适应。通过采用不同的行程、驱动器和测量系统,产品可同样适用于技术复杂、临界成本应用。XY组件也可实现

PIMag线性电机

线性电机为电磁直接驱动器。此类电机省去了动力传动系统中的机械部件,并将驱动力无摩擦地直接传递到运动平台。驱动器可实现高速度和高加速度。

无铁芯电机非常适合对精度有超高要求的定位任务,因为其不会与永久性磁铁发生不良作用。这样即使在超低的速度下也能保持平稳的运行,同时,在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。

力和加速度需要在有限安装空间内实现时,使用铁芯电机。铁芯设计使磁力最大化,确保驱动器的高热稳定性。

PIMag

如果定位系统需要使用市场上现有的驱动元件无法实现的特定性能特性(例如实现高力密度或紧凑设计),则PI会开发专有的磁性电机。PI开发的电机由PIMag品牌名称标识。

交叉滚柱导轨

对于交叉滚柱导轨,滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此,它们的刚度明显提高,需要的预载更小,这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。力导向滚动体保持架防止保持架蠕变。

直接位置测量

以极高的精度直接在运动平台上进行位置测量,因此非线性效应、机械作用或弹性形变不会对位置测量造成影响。

应用领域

工业和科研。半导体或医学技术中的测量技术、光子学及精密扫描

规格

数据表

数据表V-508

版本/日期
2020-05-26
版本/日期
2020-05-26
版本/日期
2021-01-14
文件语言
pdf - 406 KB
pdf - 403 KB
pdf - 519 KB

下载

数据表

数据表

数据表V-508

版本/日期
2020-05-26
版本/日期
2020-05-26
版本/日期
2021-01-14
文件语言
pdf - 406 KB
pdf - 403 KB
pdf - 519 KB

文件

文件

用户使用手册MP169

PIMag®精密线性平台
版本/日期
2020-01-21
文件语言 English
Request download link
文件

简短说明MP163EK

Positioners with Magnetic Linear Motor: V-308 / V-408 / V-508 / V-52x / V-551 / V-610 / V-73x / V-741
版本/日期
4.0.0 12/2020
版本/日期
4.0.0 12/2020
文件语言
pdf - 829 KB
pdf - 858 KB

3D模型

3D模型

V-508 3-D模型

Request download link

三维动画模型

三维动画模型

三维动画模型V-508.231020

Request download link

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

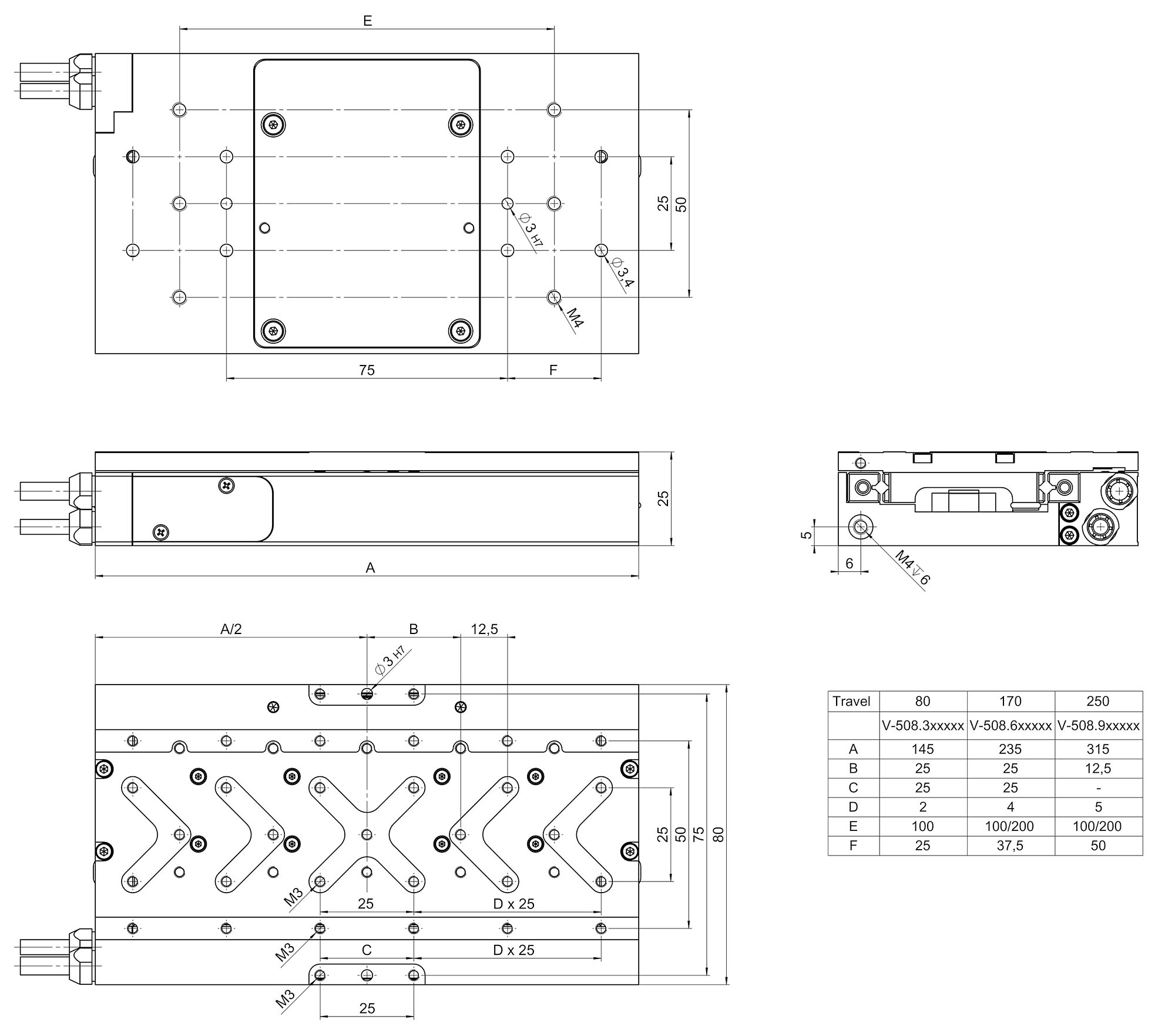

80毫米

V-508.231020
PIMag 精密线性平台,80毫米 × 25毫米横截面,80毫米行程,100牛负载容量,增量带正弦/余弦信号传输的线性编码器,80微米传感器信号周期,无铁芯三相线性电机,48伏
V-508.232020
PIMag 精密线性平台,80毫米 × 25毫米横截面,80毫米行程,100牛负载容量,增量带正弦/余弦信号传输的线性编码器,80微米传感器信号周期,铁芯三相线性电机,48伏
V-508.251020
PIMag 精密线性平台,80毫米 × 25毫米横截面,80毫米行程,100牛负载容量,PIOne 带正弦/余弦信号传输的线性编码器,2微米传感器信号周期,无铁芯三相线性电机,48伏
V-508.252020
PIMag 精密线性平台,80毫米 × 25毫米横截面,80毫米行程,100牛负载容量,PIOne 带正弦/余弦信号传输的线性编码器,2微米传感器信号周期,铁芯三相线性电机,48伏
V-508.2B1020
PIMag 精密线性平台,80毫米 × 25毫米横截面,80毫米行程,100牛负载容量,绝对编码器,78纳米传感器分辨率,无铁芯三相线性电机,48伏
V-508.2B2020
PIMag 精密线性平台,80毫米 × 25毫米横截面,80毫米行程,100牛负载容量,绝对编码器,78纳米传感器分辨率,铁芯三相线性电机,48伏

170毫米

V-508.631020
PIMag 精密线性平台,80毫米 × 25毫米横截面,170毫米行程,100牛负载容量,增量带正弦/余弦信号传输的线性编码器,80微米传感器信号周期,无铁芯三相线性电机,48伏
V-508.632020
PIMag 精密线性平台,80毫米 × 25毫米横截面,170毫米行程,100牛负载容量,增量带正弦/余弦信号传输的线性编码器,80微米传感器信号周期,铁芯三相线性电机,48伏
V-508.651020
PIMag 精密线性平台,80毫米 × 25毫米横截面,170毫米行程,100牛负载容量,PIOne 带正弦/余弦信号传输的线性编码器,2微米传感器信号周期,无铁芯三相线性电机,48伏
V-508.652020
PIMag 精密线性平台,80毫米 × 25毫米横截面,170毫米行程,100牛负载容量,PIOne 带正弦/余弦信号传输的线性编码器,2微米传感器信号周期,铁芯三相线性电机,48伏
V-508.6B1020
PIMag 精密线性平台,80毫米 × 25毫米横截面,170毫米行程,100牛负载容量,绝对编码器,78纳米传感器分辨率,无铁芯三相线性电机,48伏
V-508.6B2020
PIMag 精密线性平台,80毫米 × 25毫米横截面,170毫米行程,100牛负载容量,绝对编码器,78纳米传感器分辨率,铁芯三相线性电机,48伏

250毫米

V-508.931020
PIMag 精密线性平台,80毫米 × 25毫米横截面,250毫米行程,100牛负载容量,增量带正弦/余弦信号传输的线性编码器,80微米传感器信号周期,无铁芯三相线性电机,48伏
V-508.932020
PIMag 精密线性平台,80毫米 × 25毫米横截面,250毫米行程,100牛负载容量,增量带正弦/余弦信号传输的线性编码器,80微米传感器信号周期,铁芯三相线性电机,48伏
V-508.951020
PIMag 精密线性平台,80毫米 × 25毫米横截面,250毫米行程,100牛负载容量,PIOne 带正弦/余弦信号传输的线性编码器,2微米传感器信号周期,无铁芯三相线性电机,48伏
V-508.952020
PIMag 精密线性平台,80毫米 × 25毫米横截面,250毫米行程,100牛负载容量,PIOne 带正弦/余弦信号传输的线性编码器,2微米传感器信号周期,铁芯三相线性电机,48伏
V-508.9B1020
PIMag 精密线性平台,80毫米 × 25毫米横截面,250毫米行程,100牛负载容量,绝对编码器,78纳米传感器分辨率,无铁芯三相线性电机,48伏
V-508.9B2020
PIMag 精密线性平台,80毫米 × 25毫米横截面,250毫米行程,100牛负载容量,绝对编码器,78纳米传感器分辨率,铁芯三相线性电机,48伏
