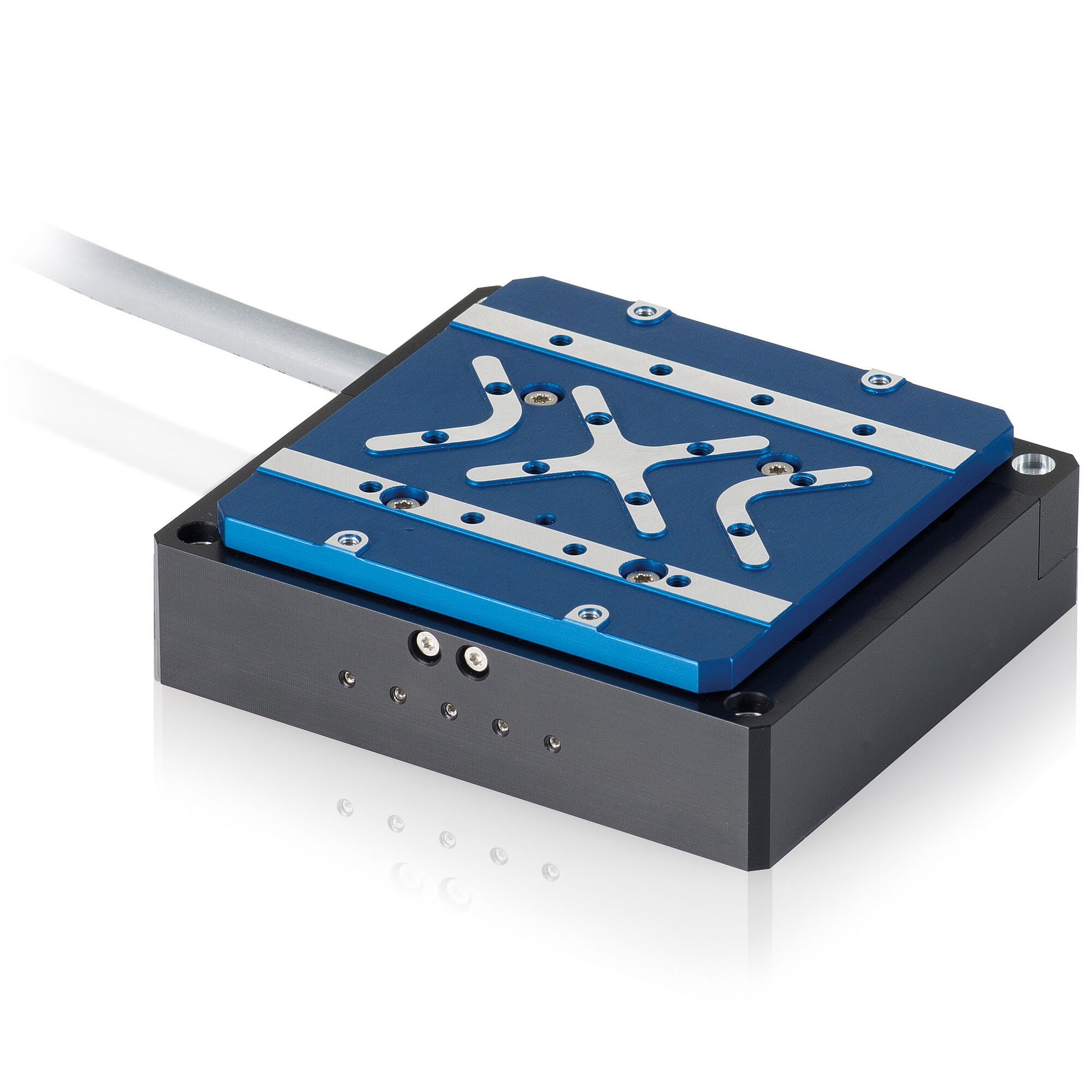

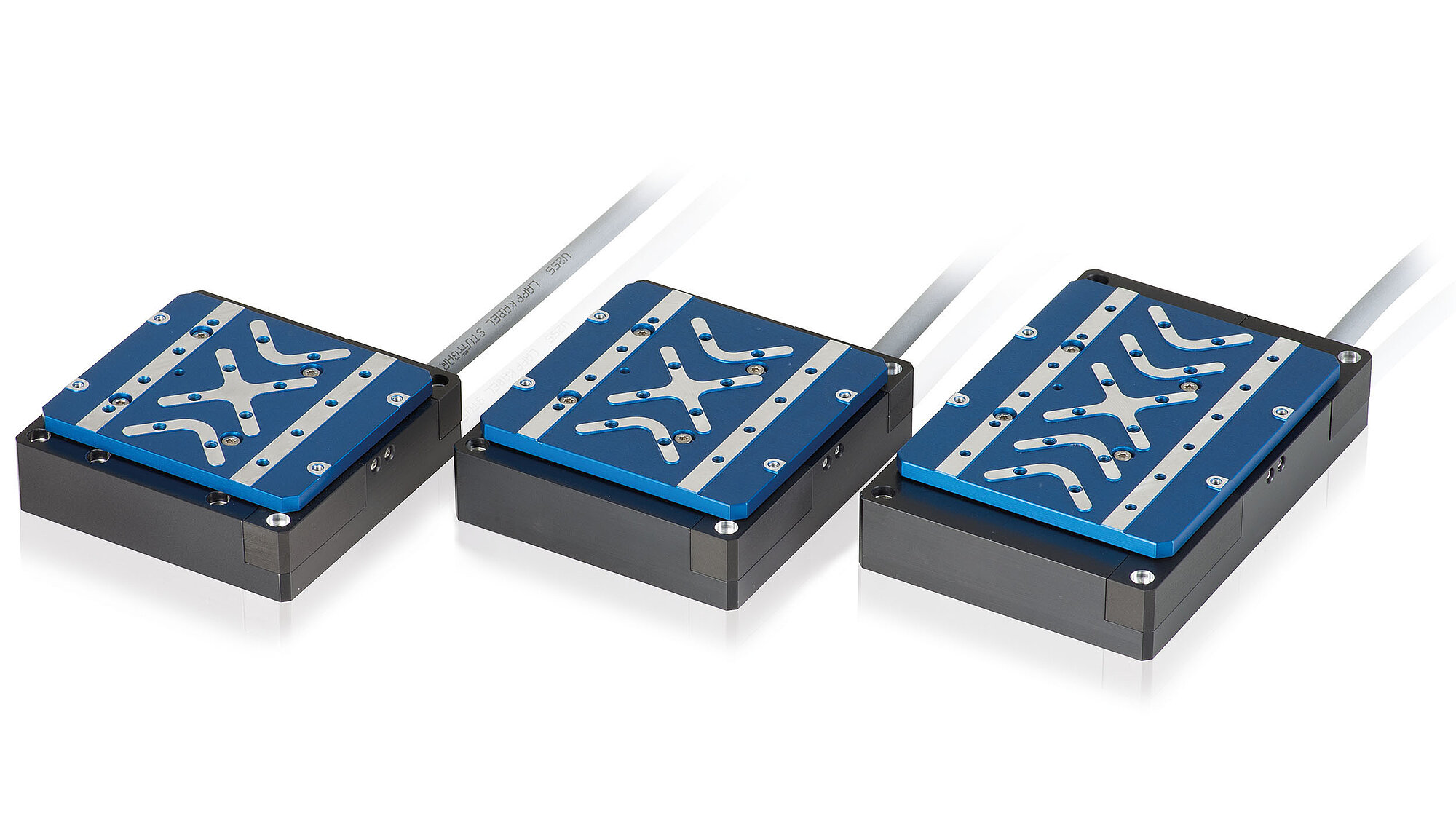

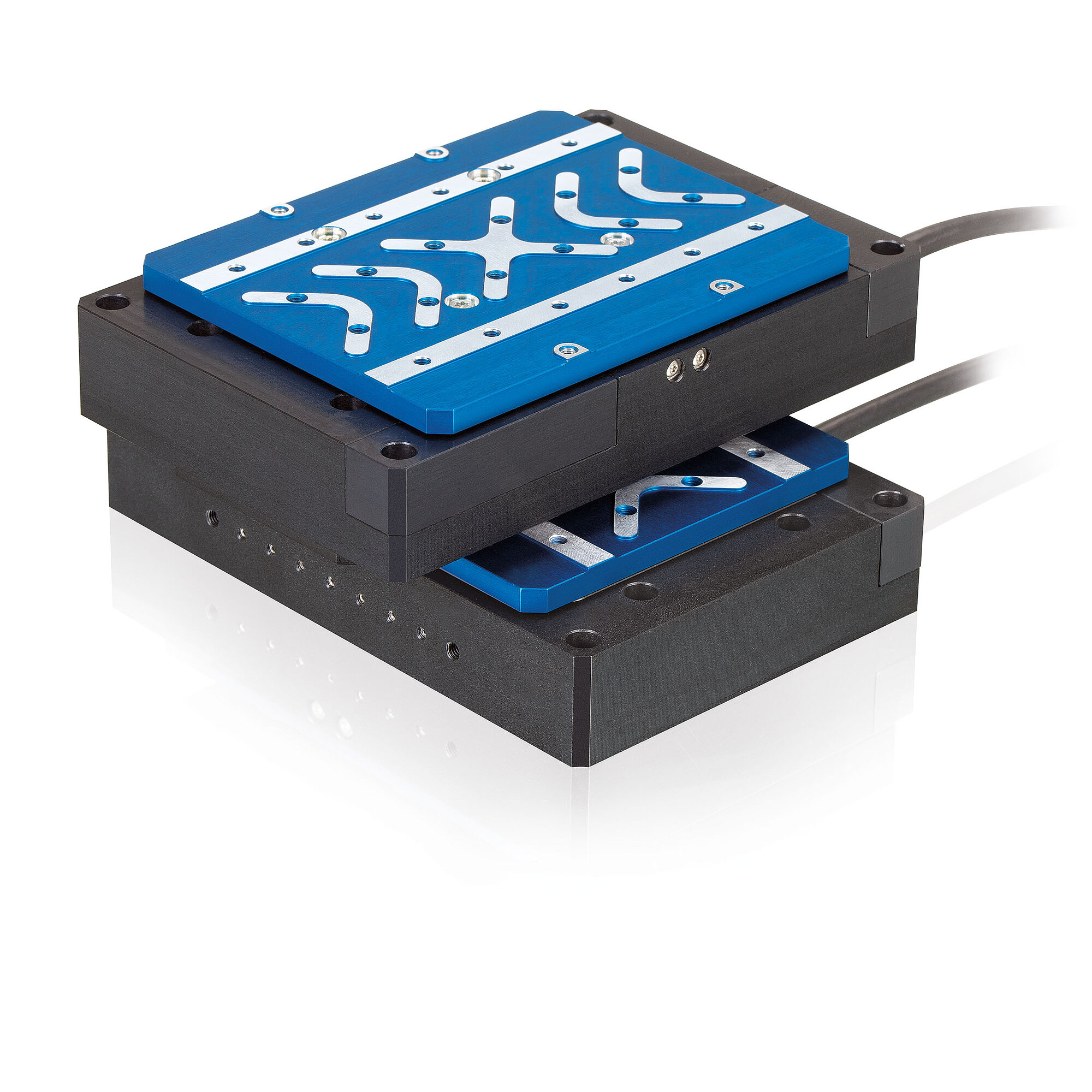

V-522 • V-524 • V-528 高动态性PIMag线性平台

具有直接位置测量的音圈直接驱动

V-522 • V-524 • V-528 高动态性PIMag线性平台
产品描述 规格 下载 报价/订购

参考级线性定位器

采用磁力直接驱动的线性平台在很大程度上省去了动力传动系统中的机械零件,驱动力直接作用于运动平台。与精密轴承相结合,可实现高运动精度和更长的使用寿命。该线性平台尤其适合扫描应用。

PIMag音圈电机

音圈电机为直接驱动器。在直接驱动器中,驱动器元件的力直接传递至要移动的负载,而无需使用联接器、传动螺杆或减速齿轮等机械传动元件。音圈驱动器由位于磁场气隙中的永磁体和绕组体组成。当电流流过绕组体时,绕组体在永磁体的磁场中移动。音圈驱动器重量轻并且基于无摩擦驱动原理,因此特别适合在有限行程内要求高动态性和高速度的应用。这类驱动器还可提供高扫描频率和精密定位,因为它们不存在磁滞效应。

PIMag

如果定位系统需要使用市场上现有的驱动元件无法实现的特定性能特性(例如实现高力密度或紧凑设计),则PI会开发专有的磁性电机。PI开发的电机由PIMag品牌名称标识。

交叉滚柱导轨

对于交叉滚柱导轨,滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此,它们的刚度明显提高,需要的预载更小,这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。力导向滚动体保持架防止保持架蠕变。

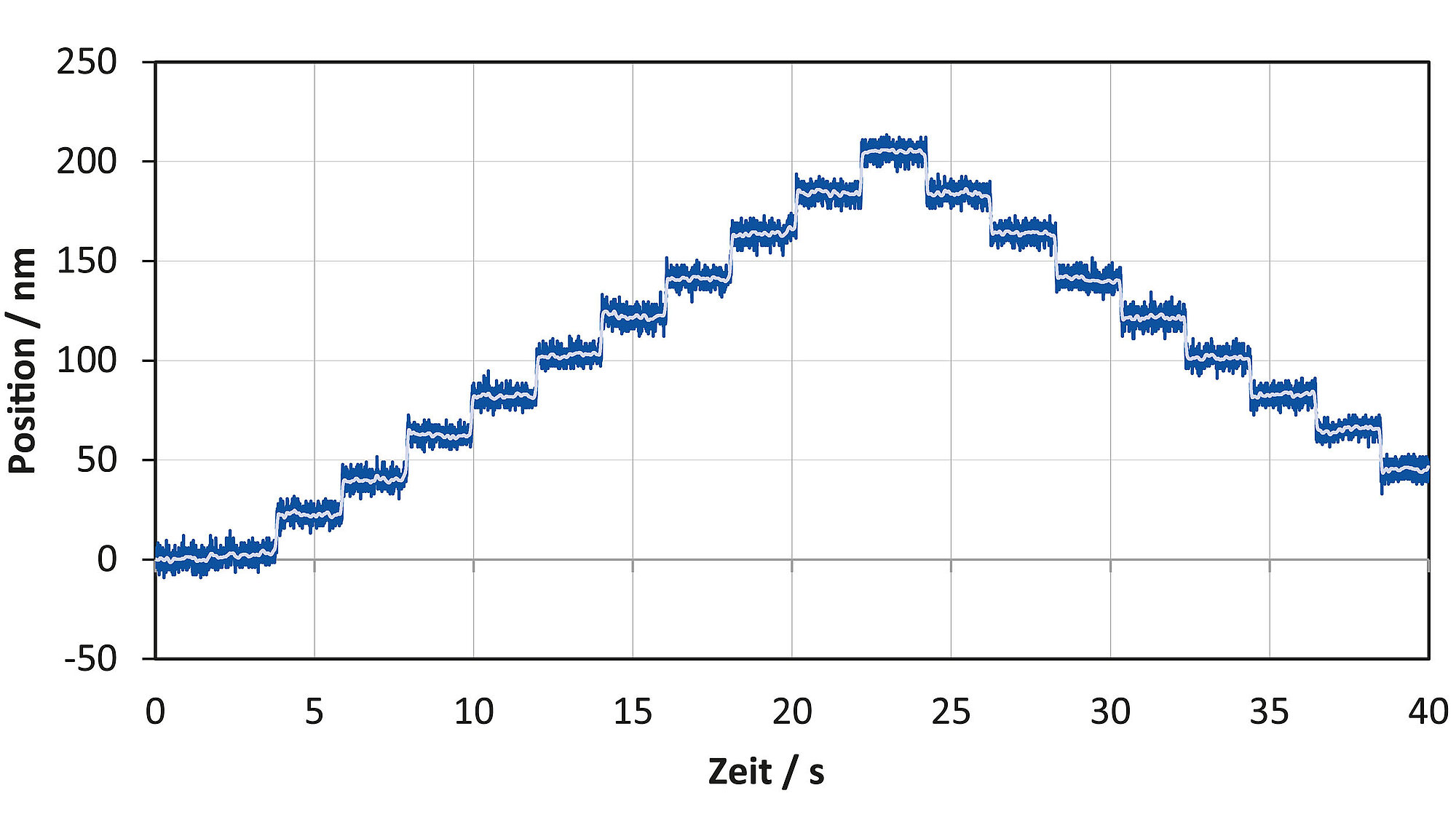

增量式线性编码器用于高精度位置测量

非接触式、超高精度的光学编码器直接测量平台的位置。非线性效应、机械间隙或弹性形变不会对测量造成影响。

应用领域

工业和科研。计量. 光子以及半导体或平板显示器制造中的精密扫描

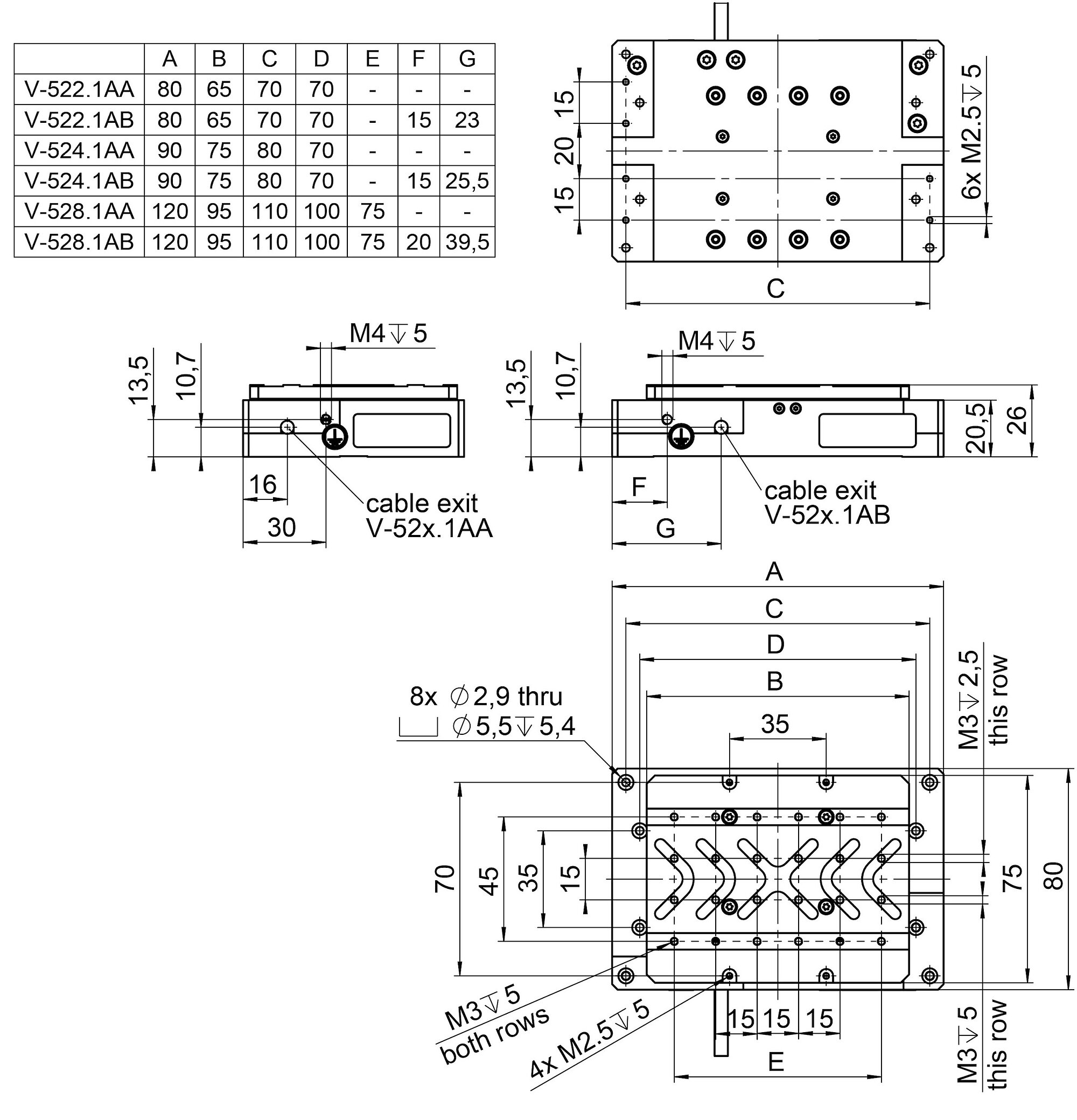

规格

数据表

数据表V-522 • V-524 • V-528

版本/日期
2020-05-26
版本/日期
2020-05-26
版本/日期
2021-01-14
文件语言
pdf - 2 MB
pdf - 2 MB
pdf - 807 KB

下载

产品注解

产品注解

Product Change Notification V-524, V-528

版本/日期
2020-01-20
文件语言 English
pdf - 50 KB

数据表

数据表

数据表V-522 • V-524 • V-528

版本/日期
2020-05-26
版本/日期
2020-05-26
版本/日期
2021-01-14
文件语言
pdf - 2 MB
pdf - 2 MB
pdf - 807 KB

文件

文件

简短说明MP163EK

Positioners with Magnetic Linear Motor: V-308 / V-408 / V-508 / V-52x / V-551 / V-610 / V-73x / V-741
版本/日期
4.0.0 12/2020
版本/日期
4.0.0 12/2020
文件语言
pdf - 829 KB
pdf - 858 KB
文件

技术说明V522T0002

用于5mm/10mm/20mm行程的PIMag®音圈线性平台
版本/日期
2020-08-28
文件语言 English
请求下载链接

3D模型

3D模型

V-52x 3-D model

请求下载链接

三维动画模型

三维动画模型

三维动画模型V-522.1AB

请求下载链接
三维动画模型

三维动画模型V-522.1AA

请求下载链接
三维动画模型

三维动画模型V-524.1AA

请求下载链接
三维动画模型

三维动画模型V-524.1AB

请求下载链接

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

V-522.1AA
PIMag 音圈线性平台、直接驱动、速度250毫米/秒,5毫米行程,采用增量编码器直接测量位置,运动方向上的电缆出口
V-522.1AB
PIMag 音圈线性平台、直接驱动、速度250毫米/秒,5毫米行程,采用增量编码器直接测量位置,正交于运动方向的电缆出口
V-524.1AA
PIMag 音圈线性平台、直接驱动、速度250毫米/秒,10毫米行程,采用增量编码器直接测量位置,运动方向上的电缆出口
V-524.1AB
PIMag 音圈线性平台、直接驱动、速度250毫米/秒,10毫米行程,采用增量编码器直接测量位置,正交于运动方向的电缆出口
V-528.1AA
PIMag 音圈线性平台、直接驱动、速度250毫米/秒,20毫米行程,采用增量编码器直接测量位置,运动方向上的电缆出口
V-528.1AB
PIMag 音圈线性平台、直接驱动、速度250毫米/秒,20毫米行程,采用增量编码器直接测量位置,正交于运动方向的电缆出口
