V-417 PIMag高负载线性平台

高性能和成本效率，线性电机

宽度为166毫米
行程达813毫米
标称力为87牛
增量或绝对线性编码器
精密循环滚珠轴承，负载能力达450牛
侧面的覆盖板条用于防颗粒保护

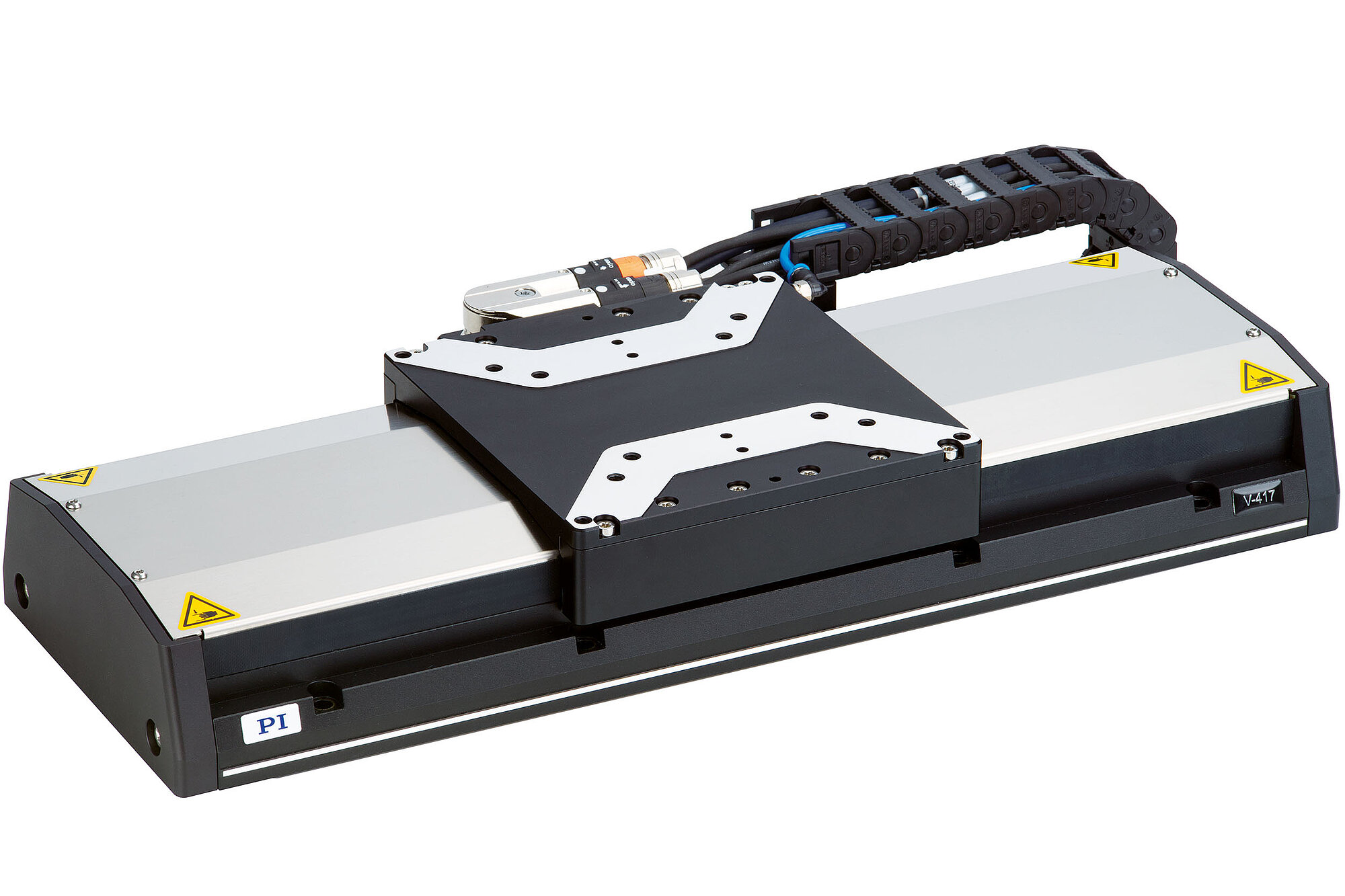

V-417.096211E1

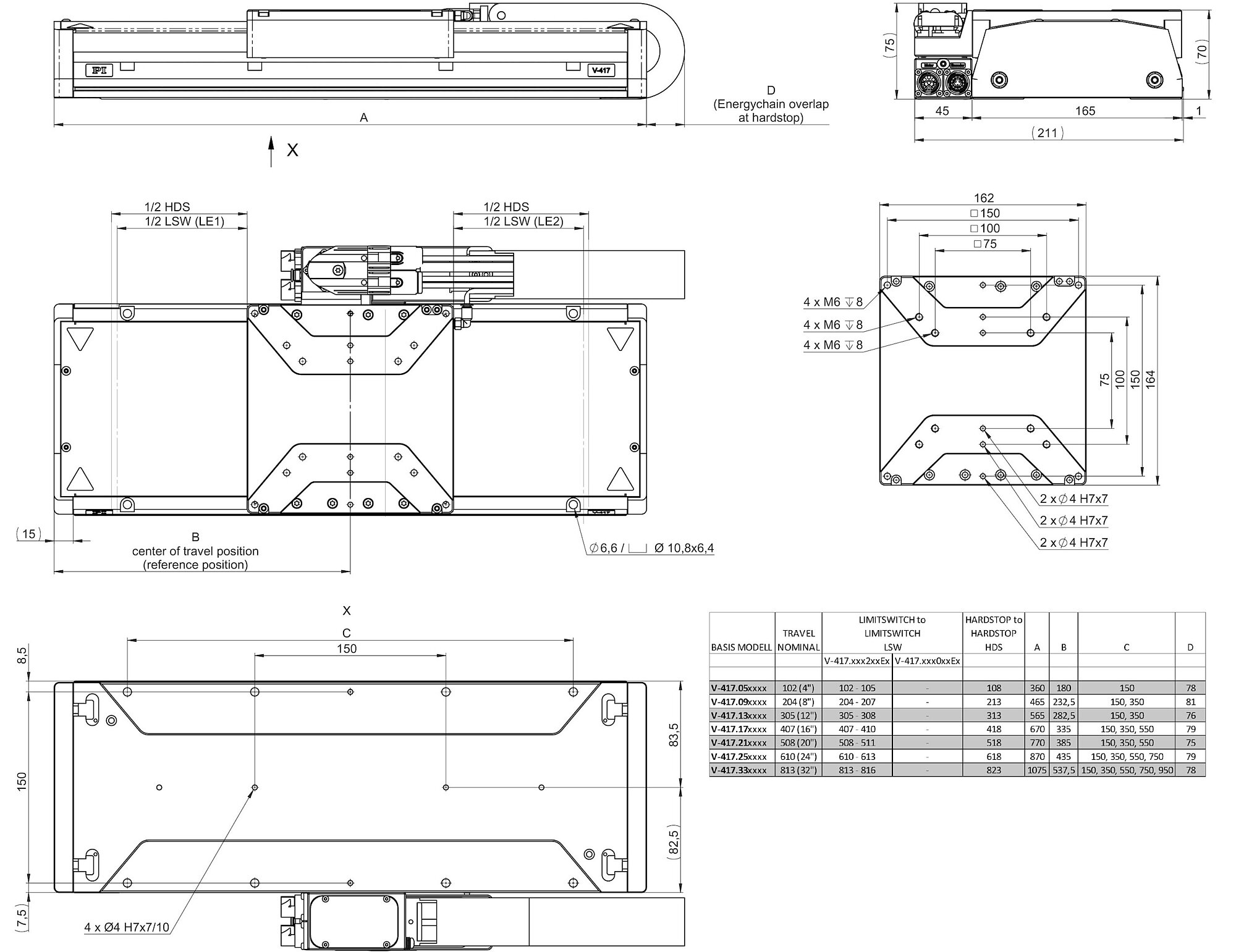

V-417, 尺寸单位为毫米

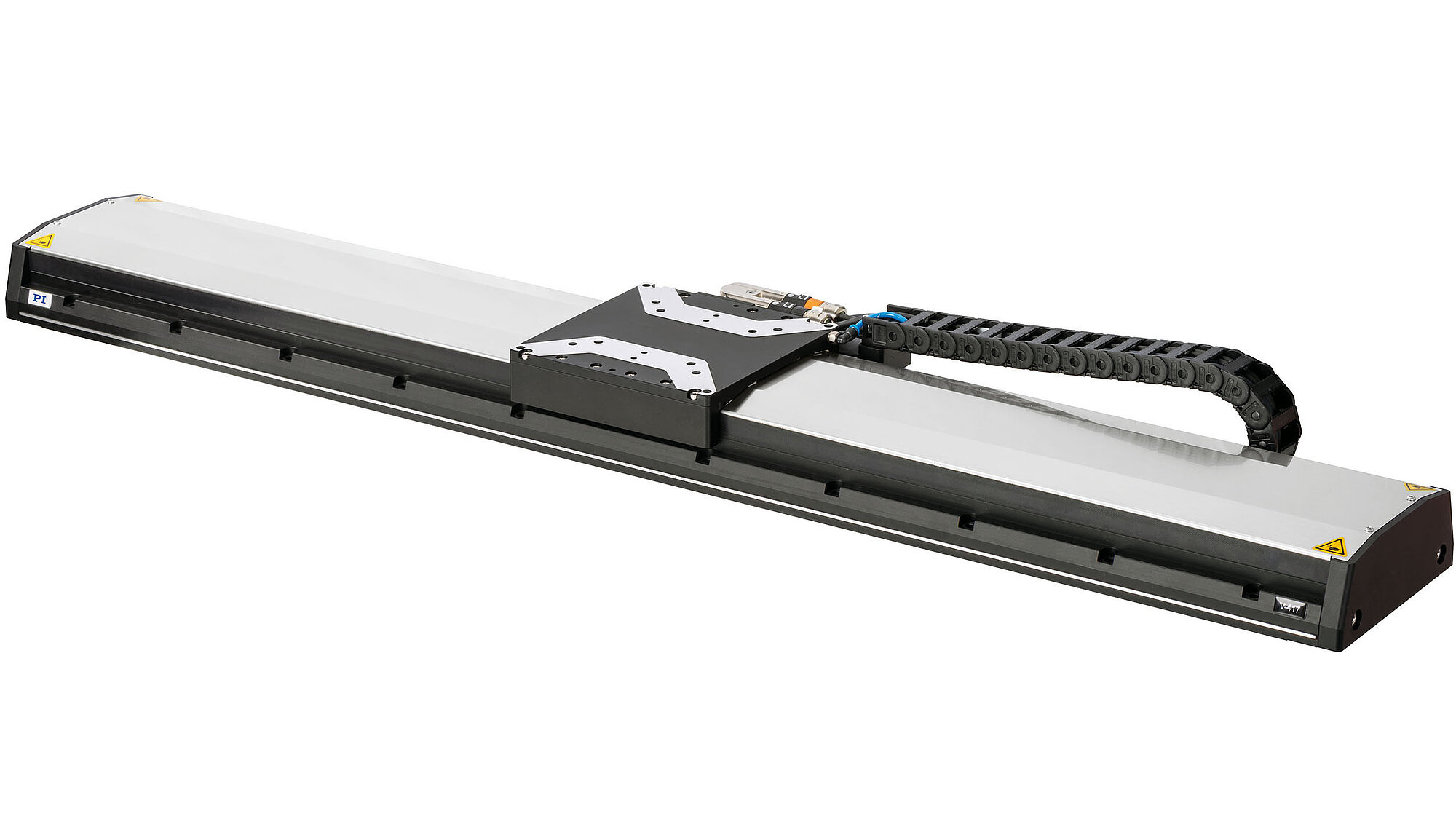

行程为813毫米的V-417。

目前仅提供有限的产品变型种类。

带线性电机的新型线性平台家族扩大了PI在工业解决方案方面的产品系列。它们采用高性能无铁芯线性电机、重载循环滚珠轴承以及精密线性编码器。侧面的覆盖板条和净气连接防止颗粒污染。

与竞争品牌相比，V-417系列的循环滚珠轴承可提供更高的负载能力，实现更高的动态。编码器的高分辨率可带来更佳的跟踪性能、更小的跟踪误差和更好的稳定时间。为了实现最大的灵活性，增量和绝对编码器可供选择。绝对编码器提供明确的位置信息，帮助即刻确定位置。这意味着在接通期间无需定位，提高了操作过程中的效率和安全性。

三相磁性直接驱动器在动力传动系统中未使用机械零件，其可直接将驱动力传输至运动平台，且无摩擦。驱动器可实现高速度和高加速度。无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用。这样即使在最低的速度下也能保持平稳的运行，同时，在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。

激光切割, 扫描, 数字印刷, 电子元件组装和检验, AOI（自动光学检验）, 自动化, 平面屏幕制造. 对于动态、精度、平滑扫描运动、短稳定时间和低跟踪误差有高要求的应用。

下载数据表转到规格

数据表

版本/日期

2024-01-31

pdf - 1 MB

版本/日期

2024-01-31

pdf - 1 MB

版本/日期

2020-03-26

pdf - 967 KB

版本/日期

2019-04-01

pdf - 868 KB

下载

运动	V-417.05	V-417.09	V-417.13	V-417.17	单位	公差
主动轴	X	X	X	X
行程	102	204	305	407	毫米
螺距/偏转角	±14	±19	±29	±39	微弧度	最大值+10%
直线度/平面度	±2.5	±4	±6	±8	微米	最大值
速度，空载	2000	2000	2000	2000	毫米/秒	最大值
定位精度，未校准	±4	±8	±10	±12	微米	典型值

运动	V-417.21	V-417.25	V-417.33	单位	公差
主动轴	X	X	X
行程	508	610	813	毫米
螺距/偏转角	±40	±45	±50	微弧度	最大值+10%
直线度/平面度	±9	±10	±12	微米	最大值
速度，空载	2000	2000	2000	毫米/秒	最大值
定位精度，未校准	±14	±15.5	±17	微米	典型值

编码器选配件	V-417.xxx211Ex	V-417.xxx025Ex	单位	公差
集成传感器	增量线性编码器	绝对测量线性编码器
传感器信号	正弦/余弦，1伏峰峰值，20微米信号周期	EnDat 2.2
设计分辨率	0.0003	0.001	微米
最小位移	5	10	纳米	典型值
双向重复性	±0.5	±0.5	微米	典型值
限位开关	霍尔效应，常闭触点，5伏，NPN	–

机械特性	V-417.xxxxxx	单位	公差
导向类型	循环滚珠轴承导轨
Z向负载能力	450	牛	最大
可允许的侧向力	250	牛	最大
θ_X向上的允许力矩	40	牛米	最大
θ_Y向上的允许力矩	30	牛米	最大
θ_Z向上的允许力矩	40	牛米	最大

驱动特性	V-417.xx6	单位	公差
驱动类型	无铁芯三相线性电机
中间电路电压，均方根	300	伏直流	最大
峰值力	300	牛	典型值
标称力	87	牛	典型值
峰值电流，均方根	15	安	典型值
标称电流，均方根	4.4	安	典型值
力常数，均方根	19.9	牛/安	典型值
电机常数	8.4	牛/√瓦	典型值
电气时间常数	0.35	毫秒
相间电阻	3.6	欧姆	典型值
相间电感	1.2	毫亨	典型值
相间反电动势	16	伏·秒/米	最大
N-N极距	30	毫米

其他	V-417	单位	公差
材料	铝，阳极氧化致黑不锈钢
总质量	V-417.05（102毫米行程）：9.3 V-417.09（204毫米行程）：11.2 V-417.13（305毫米行程）：13.0 V-417.17（407毫米行程）：14.8 V-417.21（508毫米行程）：16.6 V-417.25（610毫米行程）：18.4 V-417.33（813毫米行程）：21.1	千克	±5 %
移动质量	2.8	千克	±5 %
MTBF	20000	小时
连接器	M15（电机） M15（线性编码器）用于外径为4毫米的净气管道的接头
*推荐控制器：	ACS模块化控制器

连接电缆不包含在发货范围内，必须单独下单采购。

下载数据表转到下载

产品注解

版本/日期

2021-04-19

pdf - 917 KB

English

下载

数据表

版本/日期

2024-01-31

pdf - 1 MB

版本/日期

2024-01-31

pdf - 1 MB

版本/日期

2020-03-26

pdf - 967 KB

版本/日期

2019-04-01

pdf - 868 KB

下载

文件

电压达300伏的PIMag®定位器：V-412/V-417

版本/日期

2.0.0 09/2023

pdf - 871 KB

版本/日期

2.0.0 09/2023

pdf - 905 KB

下载

文件

V-417.xx6025E0 高负载线性平台

版本/日期

2024-02-14

pdf - 6 MB

版本/日期

2024-02-14

pdf - 6 MB

文件

V-417.xx6025E1 高负载线性平台

版本/日期

2024-02-14

pdf - 6 MB

版本/日期

2024-02-14

pdf - 6 MB

文件

V-417.xx6211E0 High-Load Linear Stage

版本/日期

2024-02-14

pdf - 6 MB

版本/日期

2024-02-14

pdf - 6 MB

文件

V-417.xx6211E1 高负载线性平台

版本/日期

2024-02-14

pdf - 6 MB

版本/日期

2024-02-14

pdf - 6 MB

文件

V-417.E1XYHxx Drag Chains

版本/日期

2024-02-20

pdf - 945 KB

版本/日期

2024-02-20

pdf - 951 KB

3D模型

版本/日期

2019-09-30

zip - 9 MB

3D模型

版本/日期

2019-09-30

zip - 10 MB

3D模型

版本/日期

2019-09-30

zip - 10 MB

3D模型

版本/日期

2019-09-30

zip - 10 MB

3D模型

版本/日期

2019-09-30

zip - 9 MB

3D模型

版本/日期

2019-09-30

zip - 9 MB

3D模型

版本/日期

2019-09-30

zip - 10 MB

转到报价/订购

目前仅提供有限的产品变型种类。

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

V-417.056025E0

PIMag®高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，无铁芯三相线性电机，达300 伏

参考级线性平台

前沿设计

PIMag磁力直接驱动

应用领域

规格

数据表 V-417

规格

下载

产品注解

Product Change Notification Motor Driven Products

数据表

数据表 V-417

文件

简单说明MP188EK

用户使用手册V417M0010

用户使用手册V417M0008

User Manual V417M0009

用户使用手册V417M0005

UserManual V417UM0001

3D模型

3-D模型 V-417.056xxxEx

3-D模型 V-417.096xxxEx

3-D模型 V-417.136xxxEx

3-D模型 V-417.176xxxEx

3-D模型 V-417.216xxxEx

3-D模型 V-417.256xxxEx

3-D模型 V-417.336xxxEx

报价/订购

询问工程师

技术

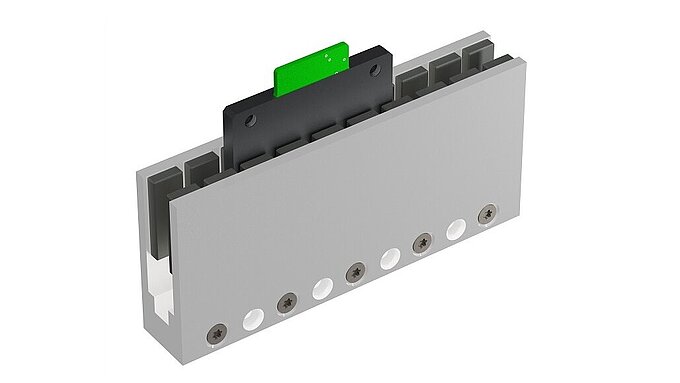

磁性直接驱动器
