L-417.059025E1
高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，同步伺服电机，达320 伏
L-417 高负载线性平台
高性能和成本效率，传动螺杆
- 宽度为166毫米
- 行程达813毫米
- 精密滚珠丝杠
- 增量或绝对式线性编码器，多种分辨率
- 精密循环滚珠轴承，负载能力达450牛
- 侧面的覆盖板条用于防颗粒保护

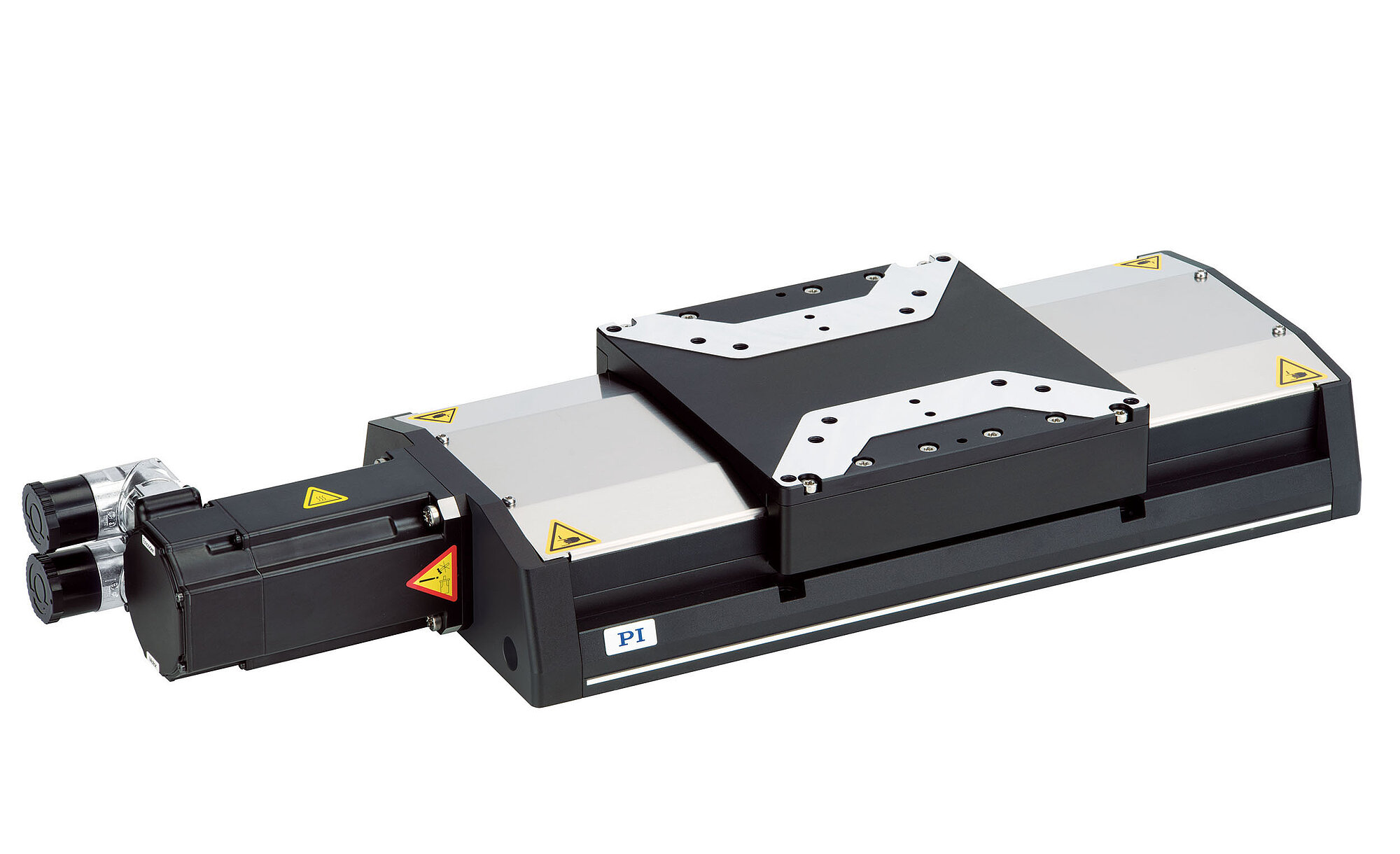

L-417.059232

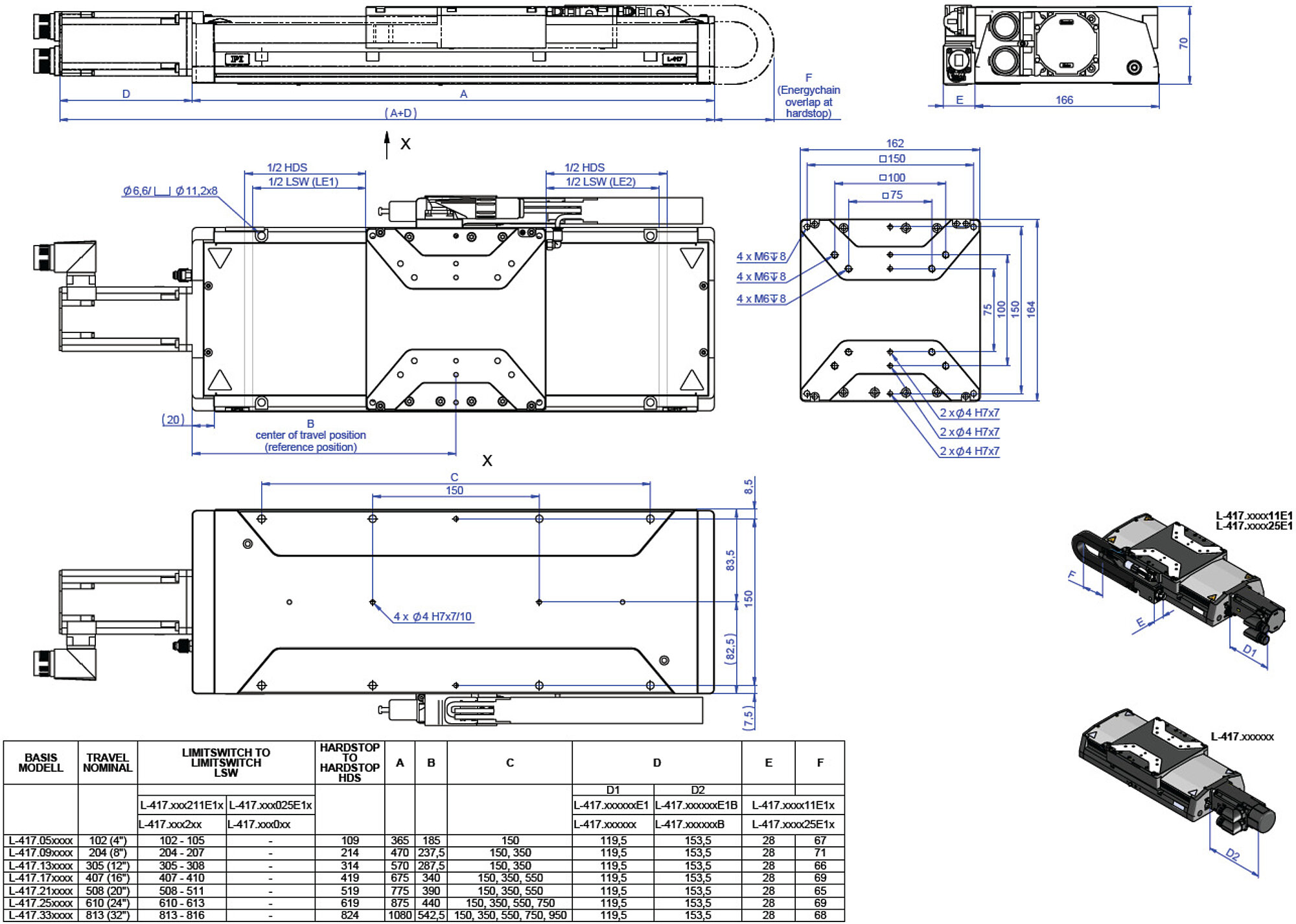

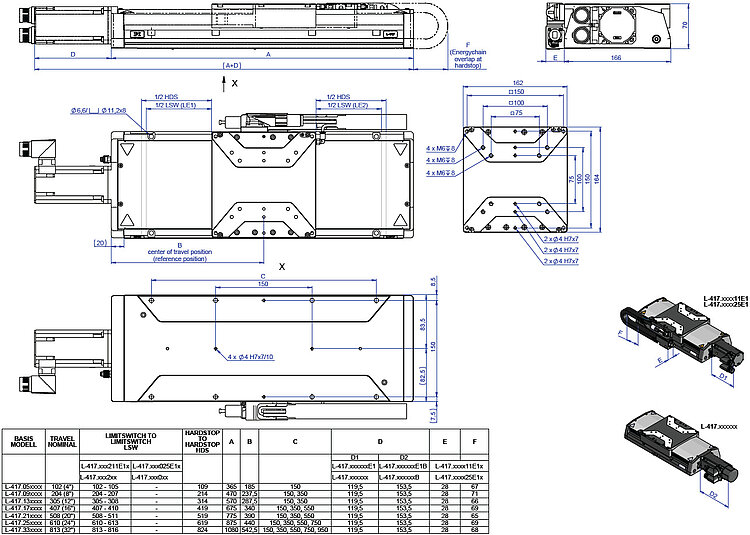

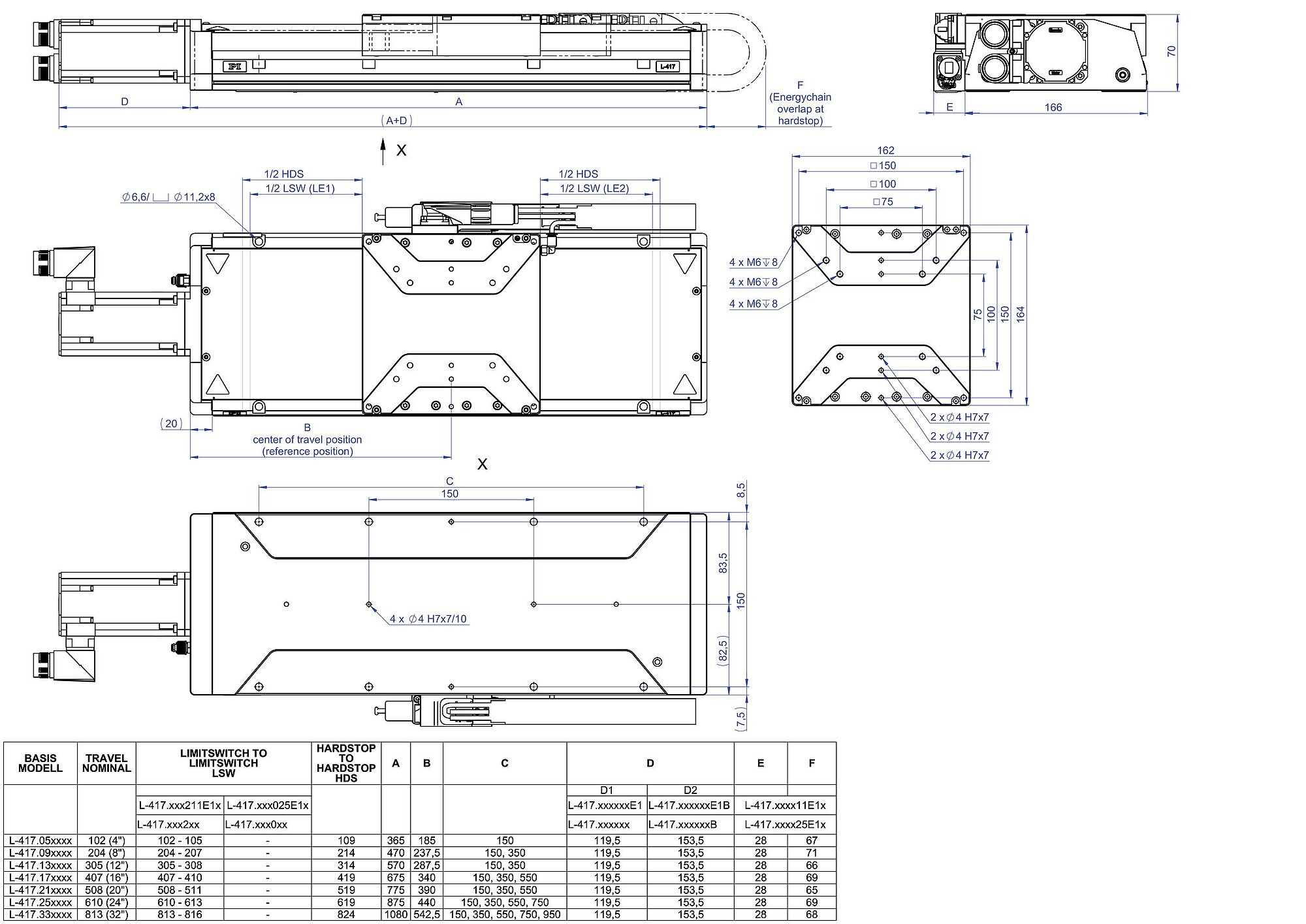

L-417，尺寸单位为毫米

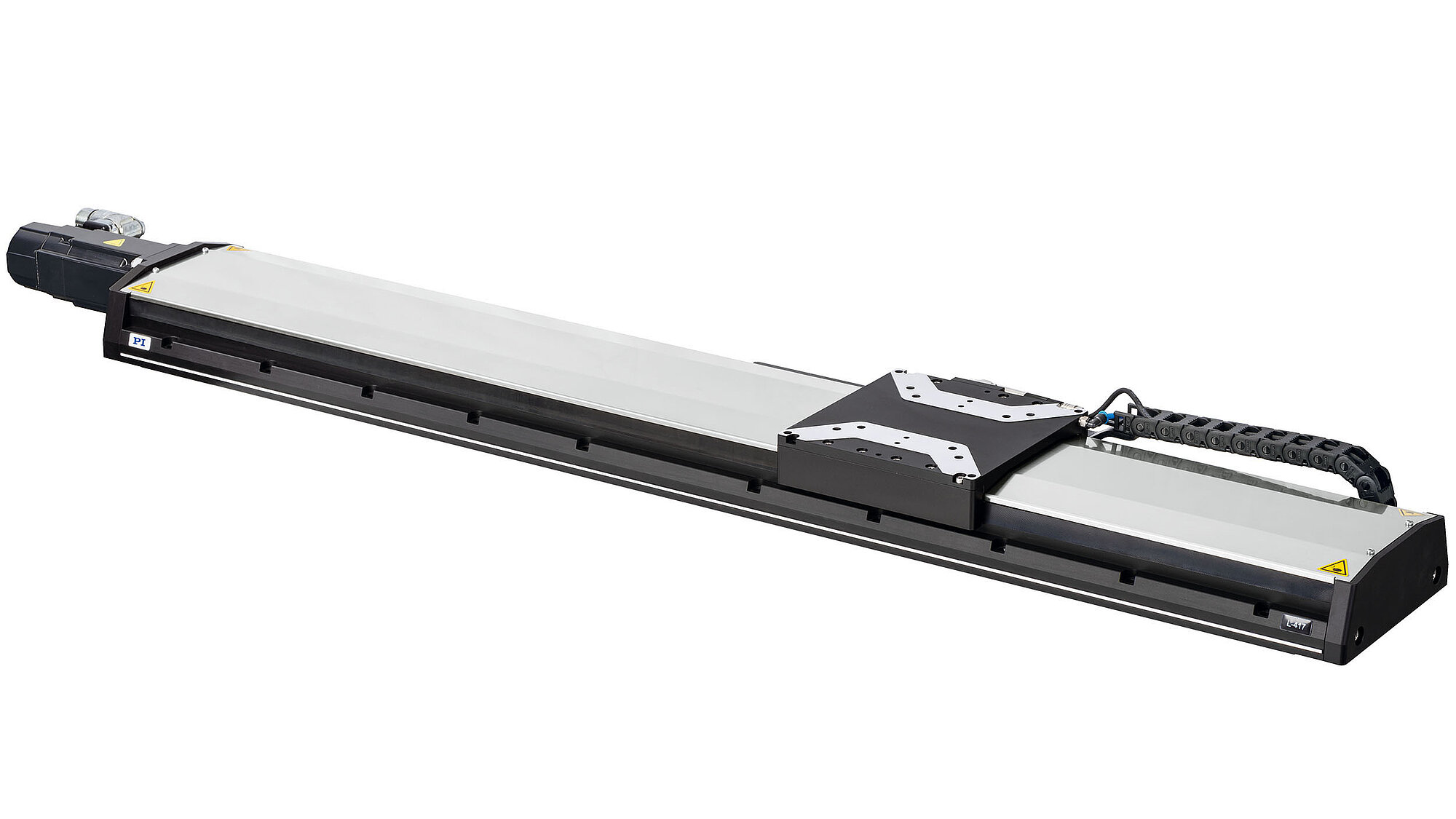

L-417的行程为813毫米，带线性编码器和制动闸。
L-417 高负载线性平台
产品描述
规格
下载
报价/订购
应用于要求苛刻的工业应用的强大线性平台
精密滚珠丝杠、高性能同步伺服电机、重型循环滚珠轴承以及精密旋转和线性编码器均可在高负载下连续而可靠地运行。可选配的制动闸可用作Z轴。滚珠丝杠可从外部进行再次润滑，无需拆卸，从而确保高可靠性和长使用寿命。它还可以集成至客户的中央润滑系统中。侧面的覆盖板条和吹洗空气连接器防止颗粒污染。
前沿设计
L-417系列的循环滚珠轴承专为高负载能力和动力学而设计。电机的高分辨率可带来更佳的跟踪性能、更小的跟踪误差和更好的稳定时间。
选配件
- 制动闸(L-417.xxxxxxB)
- 各种旋转和线性编码器，绝对式和增量式
- 带线性编码器的版本，并带有牵引链和连接盒(L-417.xxxxxxE1)。
- 可应要求提供：带皮带驱动的折叠型动力传动系统。这种改进减小了总长度。
- 可应要求提供：校准和认证
同步伺服电机
这些电机具有高定位精度和高过载能力，旋转速度范围大。高力矩和低惯性确保驱动的高动态。这些电机使用寿命长、性能高、坚固耐用，可在工业自动化应用中实现优异的效果。
应用领域
激光切割. 电控生产. AOI（自动光学检验）. 自动化. 对动力学、精度、平滑运动、短稳定时间和低跟踪误差具有较高要求的应用。
规格
规格
其他 | L-417 | 单位 | 公差 |
|---|---|---|---|
材料 | 铝，阳极氧化致黑 不锈钢 | ||
总质量 | L-417.05（102毫米行程）：9.3 L-417.09（204毫米行程）：10.8 L-417.13（305毫米行程）：12.2 L-417.17（407毫米行程）：13.7 L-417.21（508毫米行程）：15.1 L-417.25（610毫米行程）：16.5 L-417.33（813毫米行程）。19.4 | 千克 | ±5 % |
移动质量 | 2.4 | 千克 | ±5 % |
MTBF | 20000 | 小时 | |
连接器 | M23（电机） M23（旋转编码器） 用于线性编码器的可选配连接 用于外径为4毫米的净气管道的接头 用于主轴润滑的漏斗形黄油嘴 | ||
限位开关连接器 | M8 8-pin | ||
*推荐控制器： | ACS模块化控制器 |
连接电缆不包含在发货范围内，必须单独下单采购。
下载
产品注解
产品注解
Product Change Notification L-412 and L-417
Streamlining L-412 and L-417
版本/日期
2020-02-27
pdf - 650 KB
English
数据表
文件
文件
User Manual L417UM0020
L-417.xx9054 High-Load Linear Stage
版本/日期
2020-04-30
pdf - 7 MB
版本/日期
2020-04-30
pdf - 7 MB
文件
User Manual L417UM0021
L-417.xx9054B High-Load Linear Stage
版本/日期
2020-04-30
pdf - 7 MB
版本/日期
2020-04-30
pdf - 7 MB
文件
简单说明MP187EK
电压达320伏的带电机的定位器：L-412/L-417
版本/日期
1.0.0 05/2019
pdf - 2 MB
English
文件
用户使用手册L417M0003
L-417.xx9025E0高负载线性平台
版本/日期
2019-09-10
pdf - 7 MB
版本/日期
2019-09-10
pdf - 7 MB
文件
用户使用手册L417M0011
L-417.xx9025E0B高负载线性平台
版本/日期
2019-09-10
pdf - 7 MB
版本/日期
2019-09-10
pdf - 7 MB
文件
User Manual L417M0012
L-417.xx9025E1 High-Load Linear Stage
版本/日期
2019-09-10
pdf - 7 MB
版本/日期
2019-09-10
pdf - 7 MB
文件
用户使用手册L417M0013
L-417.xx9025E1B高负载线性平台
版本/日期
2019-09-10
pdf - 7 MB
版本/日期
2019-09-10
pdf - 7 MB
文件
用户使用手册L417M0014
L-417.xx9211E0高负载线性平台
版本/日期
2019-09-10
pdf - 7 MB
版本/日期
2019-09-10
pdf - 7 MB
文件
用户使用手册L417M0015
L-417.xx9211E0B高负载线性平台
版本/日期
2019-09-10
pdf - 7 MB
版本/日期
2019-09-10
pdf - 7 MB
文件
用户使用手册L417M0016
L-417.xx9211E1高负载线性平台
版本/日期
2019-09-10
pdf - 7 MB
版本/日期
2019-09-10
pdf - 7 MB
文件
用户使用手册L417M0009
L-417.xx9232高负载线性平台
版本/日期
2019-09-10
pdf - 7 MB
版本/日期
2019-09-10
pdf - 7 MB
文件
User Manual L417M0010
L-417.xx9232B High-Load Linear Stage
版本/日期
2019-07-09
pdf - 7 MB
版本/日期
2019-07-09
pdf - 7 MB
3D模型
3D模型
3-D模型L-417.059xxxxxx
版本/日期
2019-10-16
zip - 31 MB
3D模型
3-D模型L-417.099xxxxxx
版本/日期
2019-10-01
zip - 20 MB
3D模型
3-D模型L-417.139xxxxxx
版本/日期
2019-10-01
zip - 17 MB
3D模型
3-D模型L-417.179xxxxxx
版本/日期
2019-10-01
zip - 19 MB
3D模型
3-D模型L-417.219xxxxxx
版本/日期
2019-10-01
zip - 14 MB
3D模型
3-D模型L-417.259xxxxxx
版本/日期
2019-10-01
zip - 14 MB
3D模型
3-D模型L-417.339xxxxxx
版本/日期
2019-10-01
zip - 18 MB
报价/订购
所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
L-417.059025E1B
高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.059054
高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，同步伺服电机，达320 伏
L-417.059054B
高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，制动闸，同步伺服电机，达320 伏
L-417.059211E1
高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，同步伺服电机，达320 伏
L-417.059211E1B
高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.059232
高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，同步伺服电机，达320 伏
L-417.059232B
高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，制动闸，同步伺服电机，达320 伏
L-417.099025E1
高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，同步伺服电机，达320 伏
L-417.099025E1B
高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.099054
高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，同步伺服电机，达320 伏
L-417.099054B
高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，制动闸，同步伺服电机，达320 伏
L-417.099211E1
高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，同步伺服电机，达320 伏
L-417.099211E1B
高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.099232
高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，同步伺服电机，达320 伏
L-417.099232B
高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，制动闸，同步伺服电机，达320 伏
L-417.139025E1
高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，同步伺服电机，达320 伏
L-417.139025E1B
高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.139054
高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，同步伺服电机，达320 伏
L-417.139054B
高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，制动闸，同步伺服电机，达320 伏
L-417.139211E1
高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，同步伺服电机，达320 伏
L-417.139211E1B
高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.139232
高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，同步伺服电机，达320 伏
L-417.139232B
高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，制动闸，同步伺服电机，达320 伏
L-417.179025E1
高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，同步伺服电机，达320 伏
L-417.179025E1B
高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.179054
高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，同步伺服电机，达320 伏
L-417.179054B
高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，制动闸，同步伺服电机，达320 伏
L-417.179211E1
高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，同步伺服电机，达320 伏
L-417.179211E1B
高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.179232
高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，同步伺服电机，达320 伏
L-417.179232B
高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，制动闸，同步伺服电机，达320 伏
L-417.219025E1
高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，同步伺服电机，达320 伏
L-417.219025E1B
高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.219054
高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，同步伺服电机，达320 伏
L-417.219054B
高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，制动闸，同步伺服电机，达320 伏
L-417.219211E1
高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，同步伺服电机，达320 伏
L-417.219211E1B
高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.219232
高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，同步伺服电机，达320 伏
L-417.219232B
高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，制动闸，同步伺服电机，达320 伏
L-417.259025E1
高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，同步伺服电机，达320 伏
L-417.259025E1B
高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.259054
高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，同步伺服电机，达320 伏
L-417.259054B
高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，制动闸，同步伺服电机，达320 伏
L-417.259211E1
高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，同步伺服电机，达320 伏
L-417.259211E1B
高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.259232
高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，同步伺服电机，达320 伏
L-417.259232B
高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，制动闸，同步伺服电机，达320 伏
L-417.339025E1
高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，同步伺服电机，达320 伏
L-417.339025E1B
高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.339054
高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，同步伺服电机，达320 伏
L-417.339054B
高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.1信号传输的绝对旋转编码器（多匝），8192 计数/转，制动闸，同步伺服电机，达320 伏
L-417.339211E1
高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，同步伺服电机，达320 伏
L-417.339211E1B
高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编码器，信号周期为20 微米，牵引链，制动闸，同步伺服电机，达320 伏
L-417.339232
高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，同步伺服电机，达320 伏
L-417.339232B
高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带A/B正交信号传输的增量旋转编码器，20000 计数/转，制动闸，同步伺服电机，达320 伏
