用于孔板的带通光孔径的PInano®Z向压电陶瓷扫描仪系统、用于反向尼康显微镜、220µm行程、带USB数字化控制器的压阻式传感器
P-736 用于孔板的PInano®Z向显微镜扫描仪
大通光孔径、低外形、带数字式控制器
- 快速步进和稳定
- 用于孔板的通光孔径、低外形易于集成
- 行程220微米
- PICMA压电陶瓷促动器带来超长使用寿命
- 压阻式传感器实现更低成本
- 电容式传感器实现更高稳定性

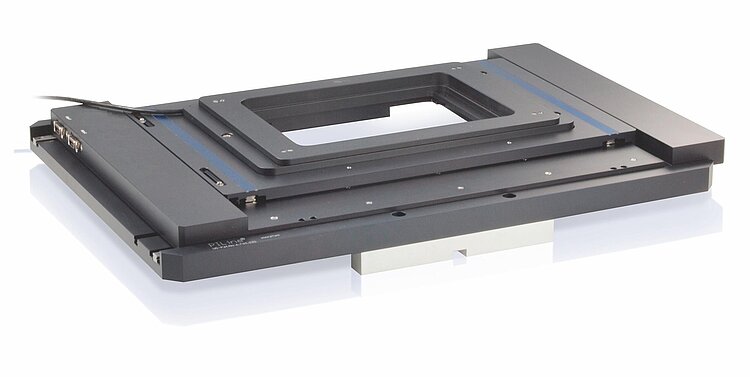

[Translate to Chinese:] Versatile microscope stage, which has a very flat design with a height of only 30 mm and does not have any interfering lead screw ducts or motor protrusions. It can be combined with the piezo Z stages, which are also very flat in design.

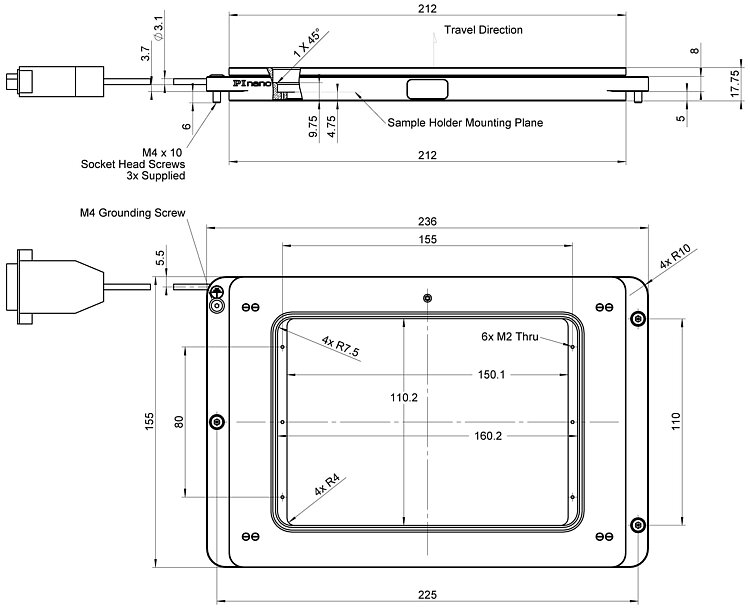

[Translate to Chinese:] P-736.ZCN / P-736.ZRN, dimensions in mm

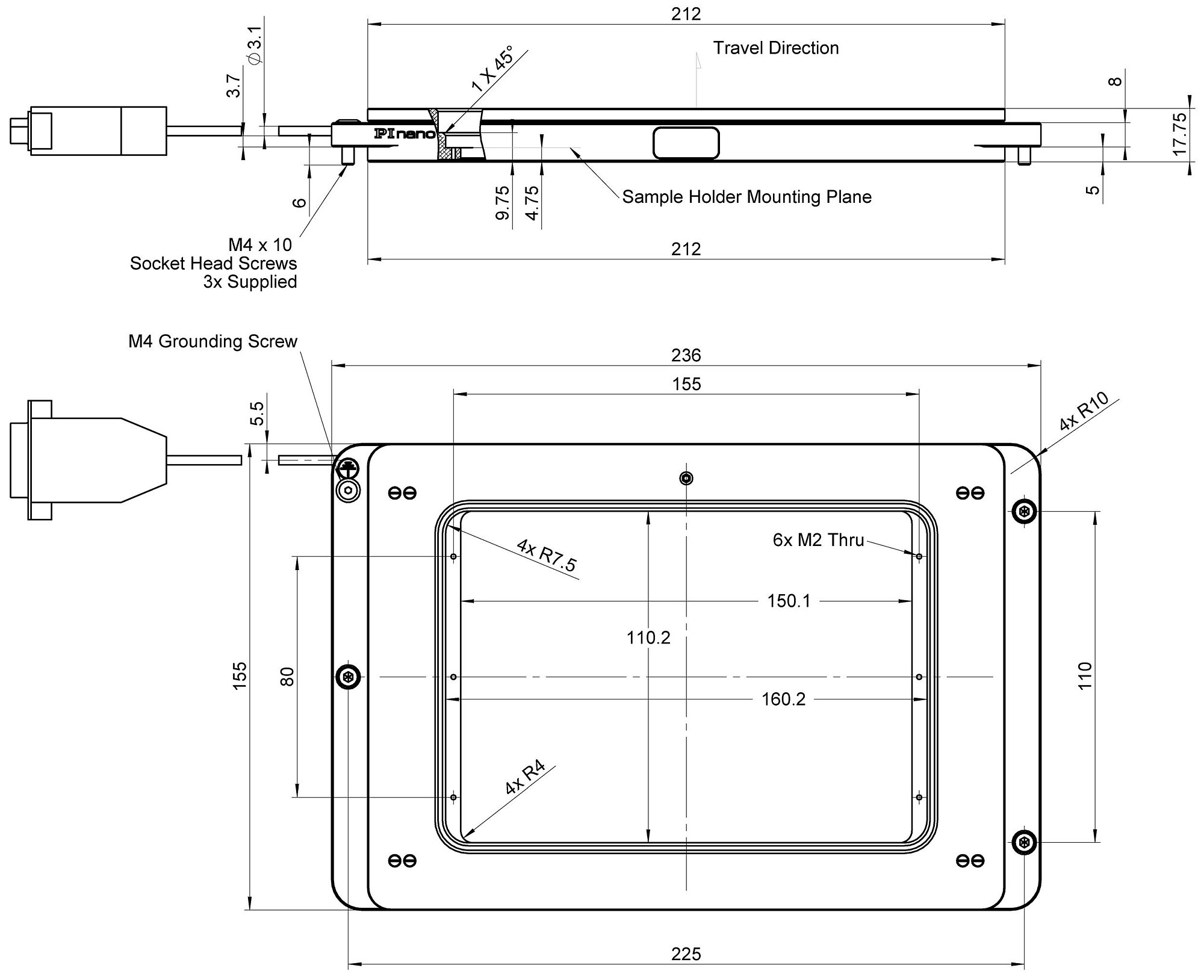

[Translate to Chinese:] P-736.ZCO / P-736.ZRO, dimensions in mm
P-736 用于孔板的PInano®Z向显微镜扫描仪
产品描述
规格
下载
报价/订购
描述
用于高分辨率显微镜的精密等级纳米定位系统
优化后实现快速步进和稳定。20毫米的极低外形、易于集成。可提供用于反向尼康和奥林巴斯显微镜的版本
PICMA压电陶瓷促动器驱动
陶瓷绝缘实现最长操作时间。明显更高的防潮性。FEA模式化柔性铰链接头带来极佳导向精度
反馈传感器的类型：压阻式或电容式
- 高分辨率、压阻式传感器确保稳定控制
- 与压阻式传感器相比，直接计量型电容式传感器可实现明显更佳的稳定性和重复性

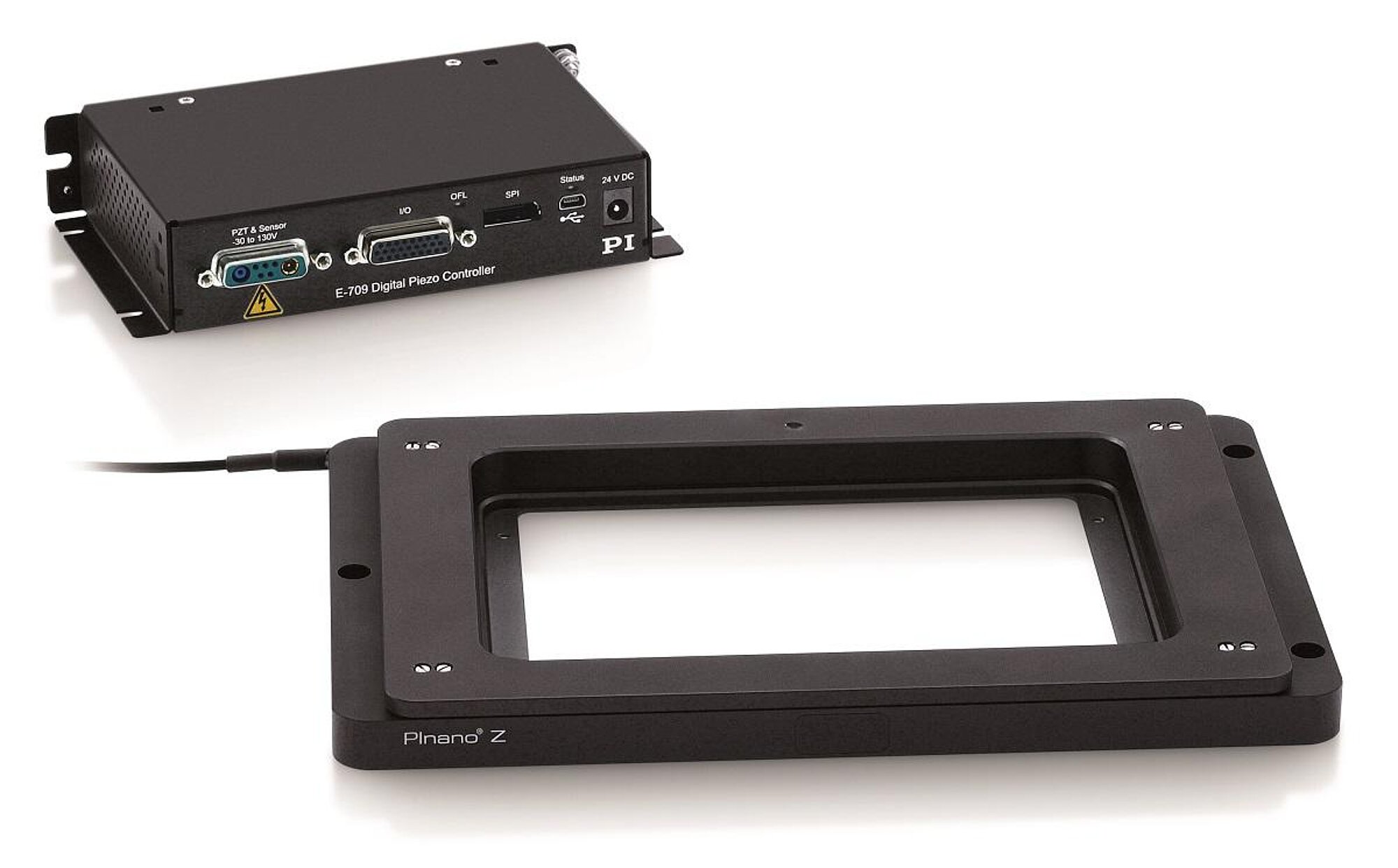

带控制器和软件的系统
紧凑型E-709数字式伺服压电陶瓷控制器为随机配件。数字伺服可通过软件实现所有控制参数的即时自适应。通过USB、RS-232和一个宽带模拟接口可实现控制。支持PIMikroMove、NanoCapture。PI总指令集（GCS） 用于LabVIEW的驱动器，用于Windows和Linux的共享库。与µManager、MetaMorph、MATLAB和Andor iQ兼容。
应用领域
扫描显微镜、3D成像、激光技术、干涉测量、计量、生物技术、精密控制
规格
规格
|
|
|
| |
|---|---|---|---|---|
带P-736.ZRO平台用于奥林巴斯显微镜/P-736.ZRN平台用于尼康显微镜的低成本系统 | 带P-736.ZCO平台用于奥林巴斯显微镜/P-736.ZCN平台用于尼康显微镜的高分辨率系统 | |||
主动轴 | Z | Z | ||
| ||||
集成传感器 | 压阻式 | 电容式 | ||
闭环行程 | 220 | 220 | 微米 | |
闭环分辨率 | 1 | 1 | 纳米 | 典型值 |
| ||||
谐振频率@ 100 克 | 250 | 250 | 赫兹 | |
推荐负载* | 500 | 500 | 克 | 最大 |
| ||||
压电陶瓷 | PICMA P-885 | PICMA P-885 | ||
| ||||
工作温度范围 | 15 到 40 | 15 到 40 | °C | |
材料 | 铝 | 铝 | ||
质量 | 850 | 850 | 克 | ±5 % |
电缆长度 | 1.5 | 1.5 | 米 | ±10 毫米 |
| E-709数字伺服（随机配件） | |||
通信接口 | USB, RS-232, SPI | |||
输入/输出连接器 | HD Sub-D26针 1个模拟量输入0至10伏 1个传感器监控器0至10伏 1个数字输入（LVTTL、可编程） 1个模拟输出 5个数字输出（LVTTL、3个为预定义、2个为可编程） | |||
指令集 | PI总指令集（GCS） | |||
用户软件 | PIMikroMove | |||
软件驱动器 | LabVIEW驱动器，用于Windows和Linux的动态库 与MATLAB、MetaMorph、µManager和Andor iQ兼容 | |||
支持功能 | 波形发生器、数据记录器、自动调零、触发I/O | |||
控制器尺寸 | 160 毫米 × 96 毫米 × 33 毫米 |
*用于动态操作。负载减小，动态更高。
