P-612.2 XY压电陶瓷纳米定位系统
结构紧凑,带孔径

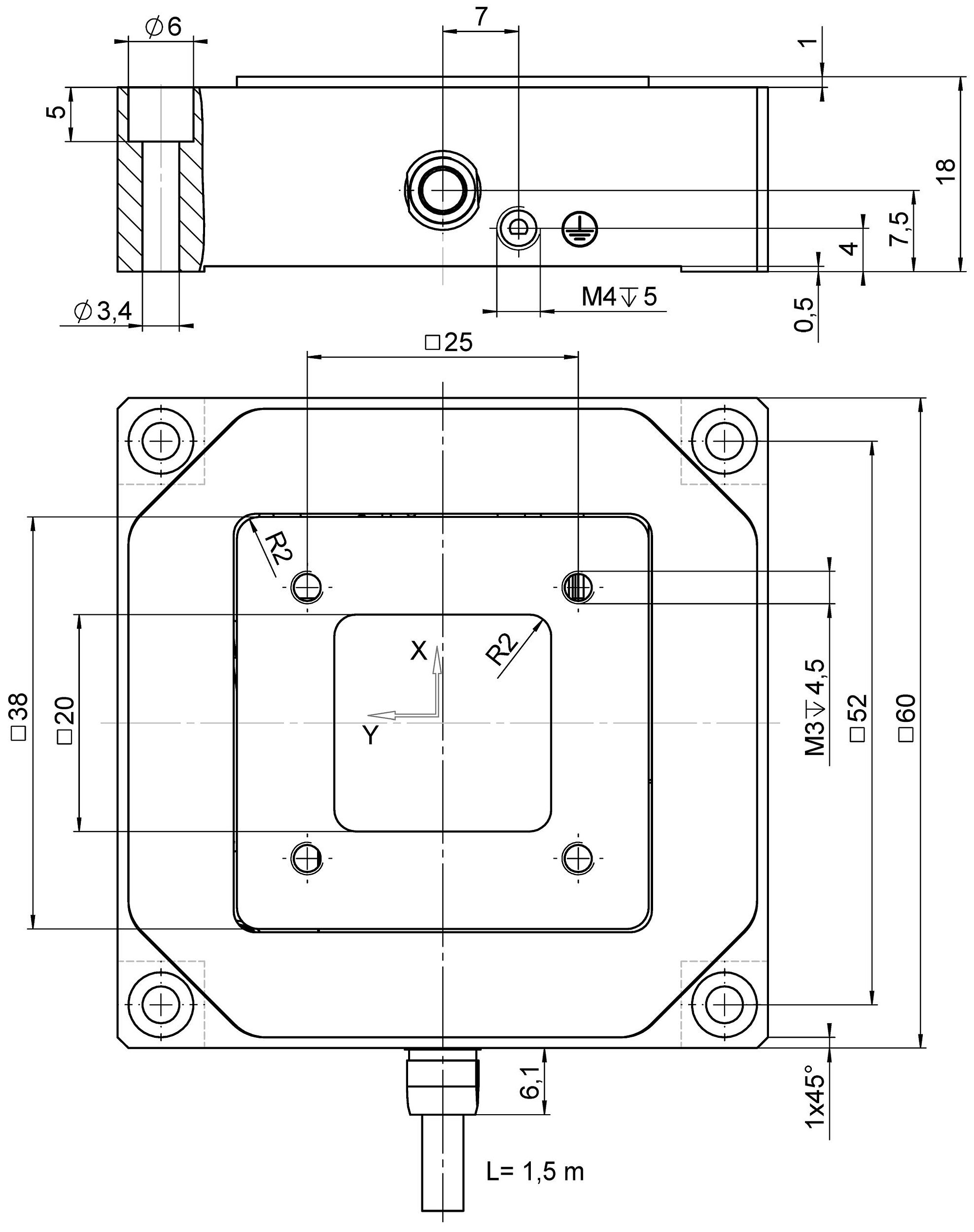

- 结构紧凑:表面60毫米×60毫米
- 100微米×100微米闭环行程(130微米×130微米,开环)
- 用于成本关键型应用
- 通孔尺寸20毫米×20毫米
- 并联运动实现更快的响应时间和更高的多轴精度
- PICMA压电陶瓷促动器带来超长使用寿命
- 也可提供紧凑型版本
P-612.2 XY压电陶瓷纳米定位系统
产品描述
规格
下载
报价/订购
规格
规格
P-612.2SL | P-612.20L | 单位 | 公差 | |
---|---|---|---|---|
主动轴 | X, Y | X, Y | ||
运动和定位 | ||||
集成传感器 | 应变片传感器 | - | ||
-20至+120 伏时的开环行程 | 130 | 130 | 微米 | +20 % / -0 % |
行程,闭环 | 100 | - | 微米 | |
分辨率,开环 | 0.8 | 0.8 | 纳米 | 典型值 |
分辨率,闭环 | 5 | - | 纳米 | 典型值 |
线性误差 | 0.4 | - | % | 典型值 |
重复精度 | <10 | - | 纳米 | 典型值 |
螺距 | ±10 | ±10 | 微弧度 | 典型值 |
X、Y向上的偏转角 | ±10 / ±50 | ±10 / ±50 | 微弧度 | 典型值 |
机械特性 | ||||
刚度 | 0.15 | 0.15 | 牛/微米 | ±20 % |
谐振频率,空载 | 400 | 400 | 赫兹 | ±20 % |
带100克负载时的谐振频率 | 200 | 200 | 赫兹 | ±20 % |
运动方向上的推/拉力 | 15 / 5 | 15 / 5 | 牛 | 最大 |
负载容量 | 15 | 15 | 牛 | 最大 |
驱动特性 | ||||
陶瓷类型 | PICMAP-885 | PICMAP-885 | ||
电容 | 1.5 | 1.5 | 微法 | ±20 % |
其他 | ||||
工作温度范围 | -20 到 80 | -20 到 80 | °C | |
材料 | 铝、钢 | 铝、钢 | ||
质量 | 105 | 105 | 克 | ±5 % |
电缆长度 | 1.5 | 1.5 | 米 | ±10 毫米 |
传感器/电压连接 | LEMO | LEMO(无传感器) | ||
推荐电控 | E-503、E-505、E-621 | E-503、E-505、E-621 |
因为PI压电陶瓷纳米定位系统无摩擦,所以系统分辨率仅受放大器噪声和测量技术的限制。
所有规格参数基于室温(22°C±3°C)。
下载
产品注解
产品注解
Product Change Notification Piezo Actuator Driven Products
版本/日期
2021-04-19
pdf - 377 KB
English
数据表
文件
3D模型
3D模型
3-D模型P-612.xxL
zip - 179 KB
报价/订购
所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
P-612.20L
XY向纳米定位系统,130微米 × 130微米,孔径为20毫米 × 20毫米,开环
P-612.2SL
XY向纳米定位系统,100微米 × 100微米,孔径为20毫米 × 20毫米,应变片传感器
