V-741 精密XY位移平台

高运动精度和稳定性,行程为305 × 305毫米,线性电机

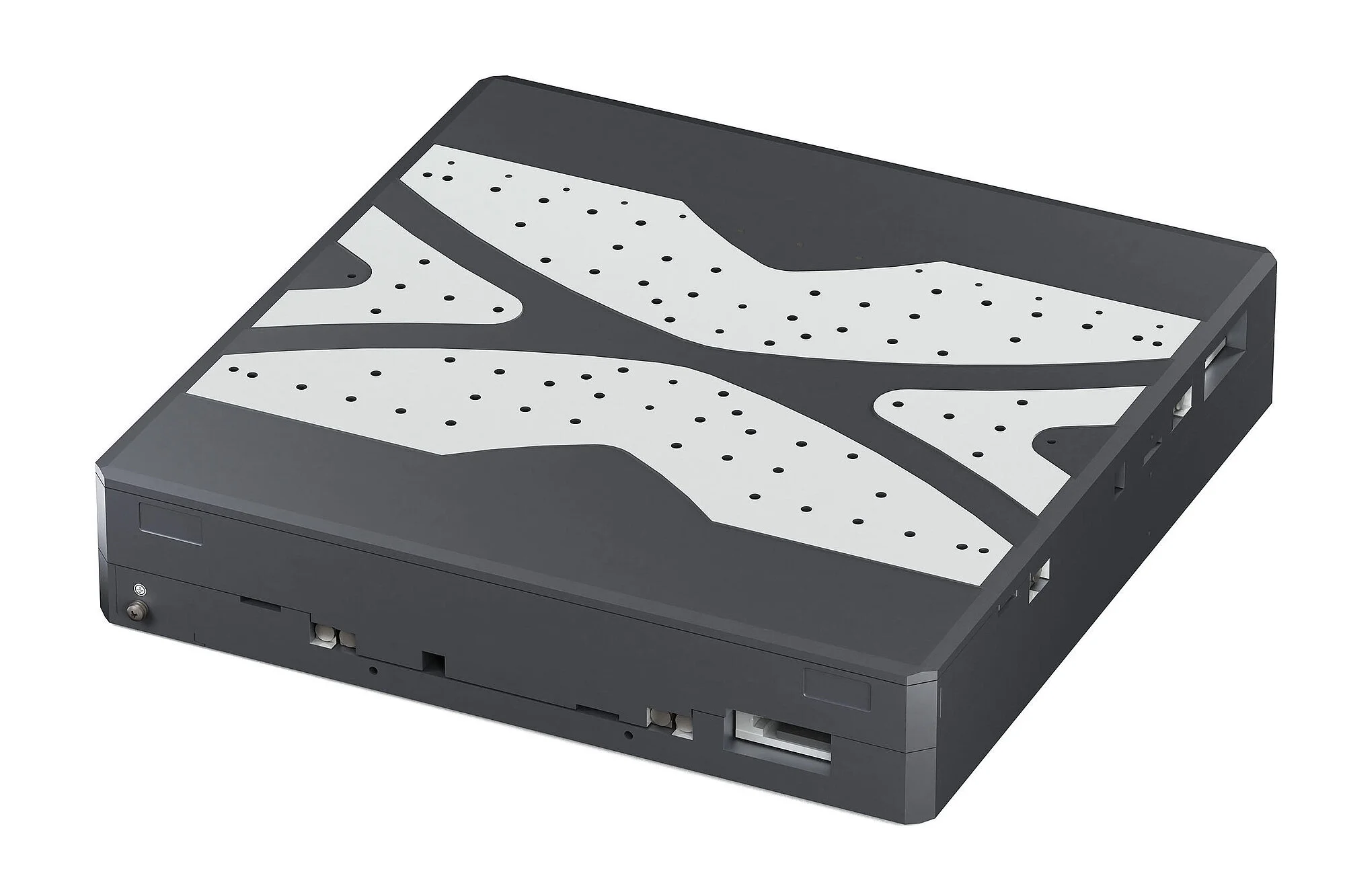

V-741 精密XY位移平台
产品描述 规格 下载 报价/订购
  • 行程为305毫米×305毫米(12")
  • 单向重复精度达0.1微米
  • 无铁芯三相线性电机
  • 速度达200毫米/秒
  • 增量线性编码器分辨率为1纳米
  • 交叉滚柱导轨

线性电机

线性电机为电磁直接驱动器。此类电机省去了动力传动系统中的机械部件,并将驱动力无摩擦地直接传递到运动平台。驱动器可实现高速度和高加速度。 无铁芯电机非常适合对精度有超高要求的定位任务,因为其不会与永久性磁铁发生不良作用。这样即使在超低的速度下也能保持平稳的运行,同时,在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。

交叉滚柱导轨

对于交叉滚柱导轨,滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此,它们的刚度明显提高,需要的预载更小,这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。力导向滚动体保持架防止保持架蠕变。

增量式线性编码器用于高精度位置测量

非接触式、超高精度的光学编码器直接测量平台的位置。非线性效应、机械间隙或弹性形变不会对测量造成影响。

可按需提供其他行程。

应用领域

医药行业。激光切割。扫描。生物技术。计量。AOI(自动光学检验)。激光打标。

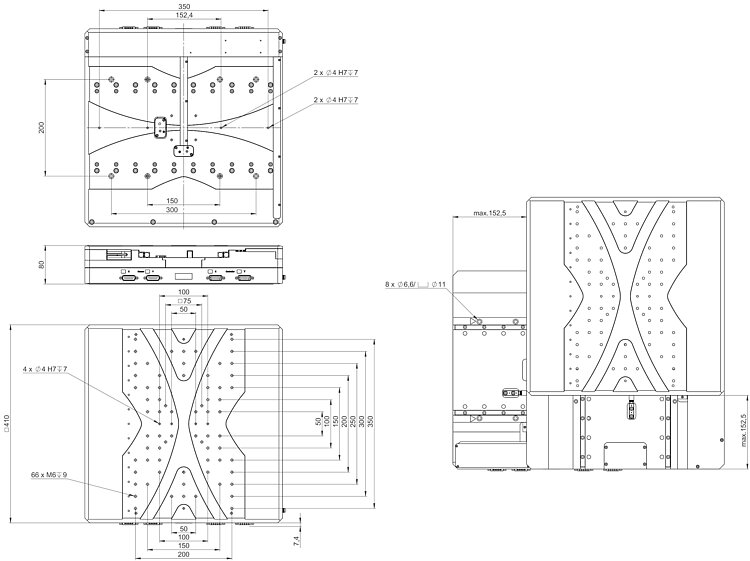

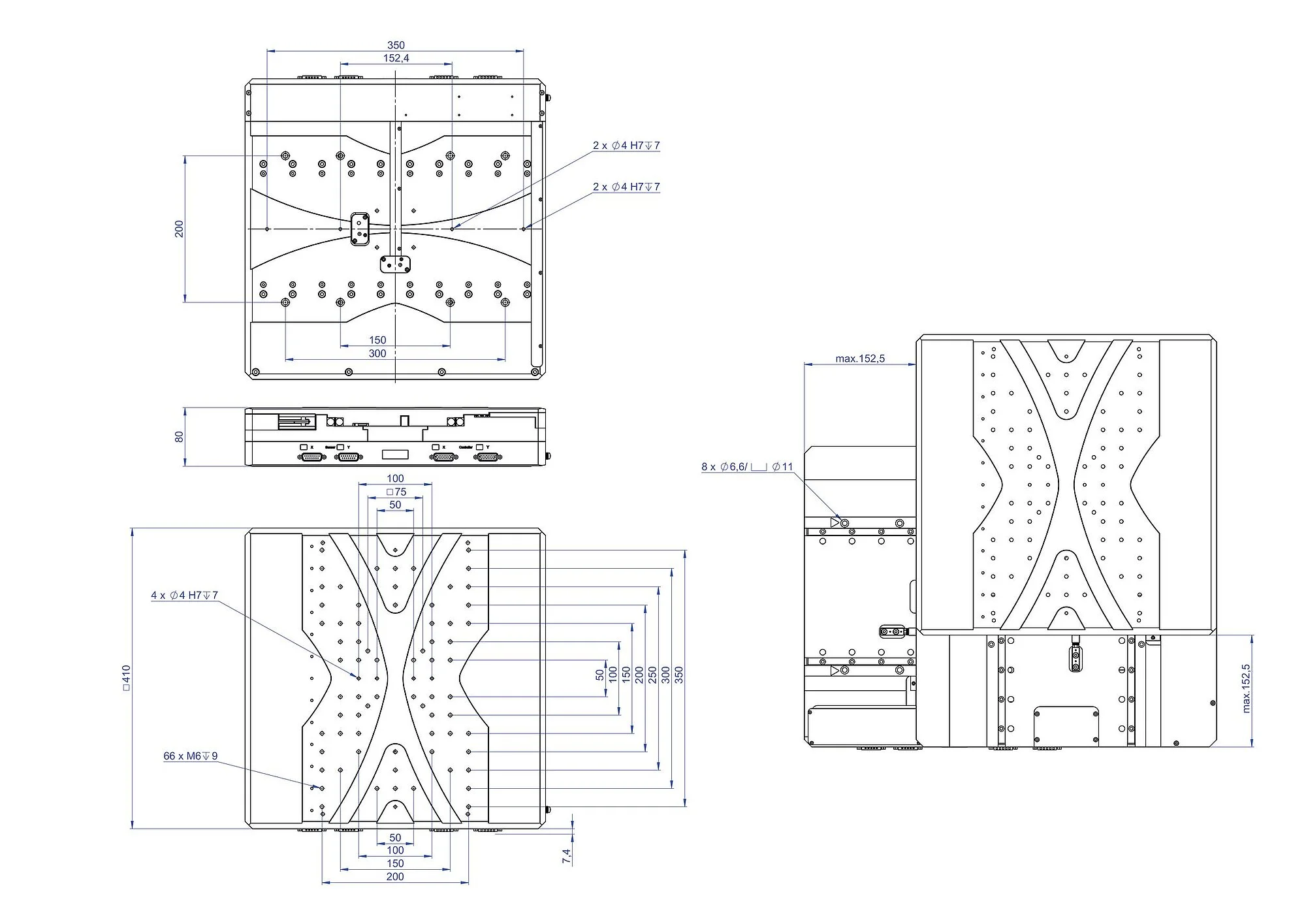

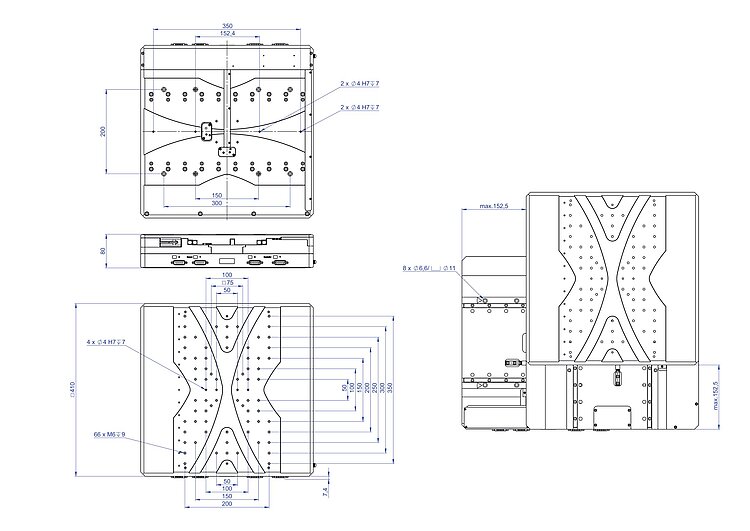

规格

数据表

数据表 V-741

版本/日期
2020-09-16
版本/日期
2020-09-16
版本/日期
2019-07-16
版本/日期
2021-01-14
文件语言
pdf - 660 KB
pdf - 660 KB
pdf - 802 KB
pdf - 464 KB

下载

数据表

数据表

数据表 V-741

版本/日期
2020-09-16
版本/日期
2020-09-16
版本/日期
2019-07-16
版本/日期
2021-01-14
文件语言
pdf - 660 KB
pdf - 660 KB
pdf - 802 KB
pdf - 464 KB

文件

文件

简短说明MP163EK

Positioners with Magnetic Linear Motor: V-308 / V-408 / V-508 / V-52x / V-551 / V-610 / V-73x / V-741
版本/日期
4.0.0 12/2020
版本/日期
4.0.0 12/2020
文件语言
pdf - 829 KB
pdf - 858 KB
文件

用户使用手册MP184

L-741 / V-741精密XY位移平台
版本/日期
1.1.2 2020-06-30
版本/日期
1.1.2 2020-06-30
文件语言
请求下载链接

3D模型

3D模型

V-741 3-D模型

请求下载链接

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

V-741.136111
精密XY位移平台,410毫米 × 410毫米宽度,305毫米 × 305毫米行程,无铁芯三相线性电机,48伏,增量带正弦/余弦信号传输的线性编码器,20微米传感器信号周期

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

Separate connection cable required for motor and sensor connection respectively.
