在光子学和精密光学领域，对准至关重要。 无论是将光纤阵列耦合到硅光子芯片，将激光束引导到反射镜阵列上，还是在显微镜物镜内定位透镜，每一微米，甚至每一纳米，都至关重要。 高精度机械运动系统中一个常被忽视但至关重要的功能是用户可编程枢轴点，有时也称作虚拟旋转中心。
什么是枢轴点？
在多轴定位系统中，运动包括平移（X、Y、Z）和旋转（俯仰、偏转、旋转）。 每次旋转都围绕空间中的一个点进行：即枢轴点。

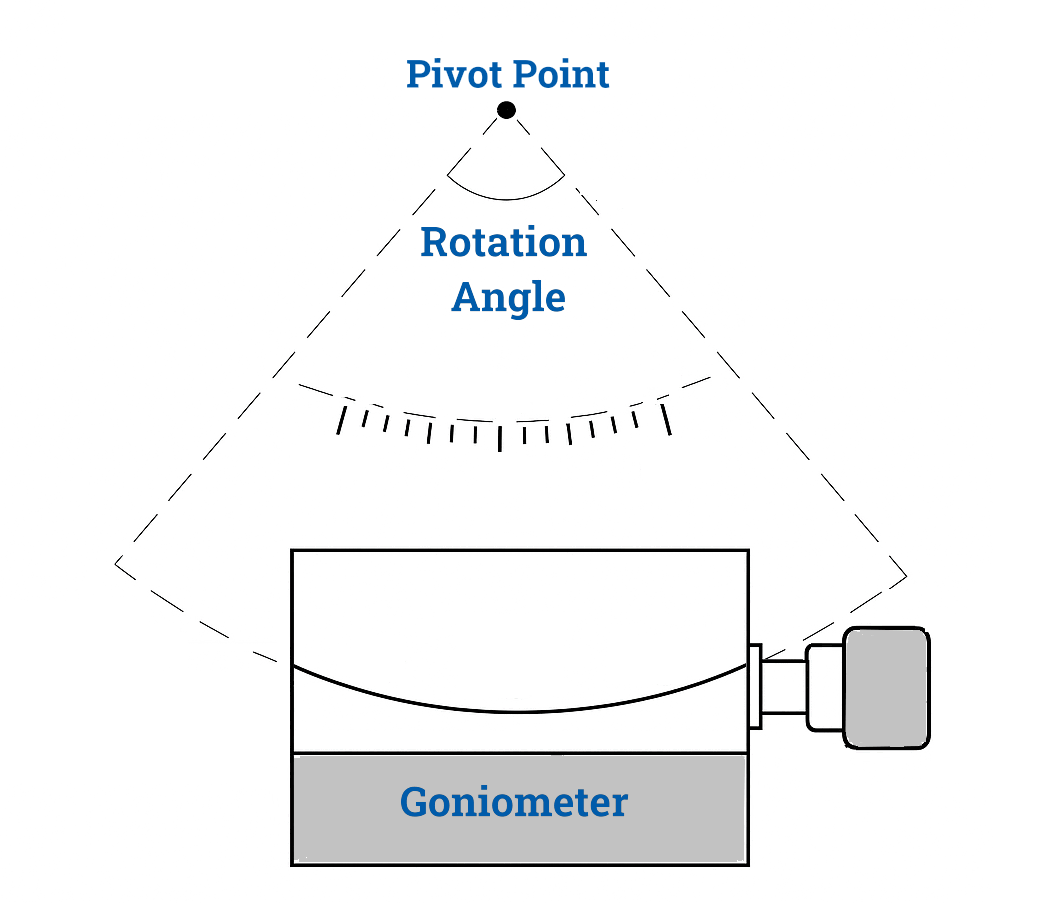

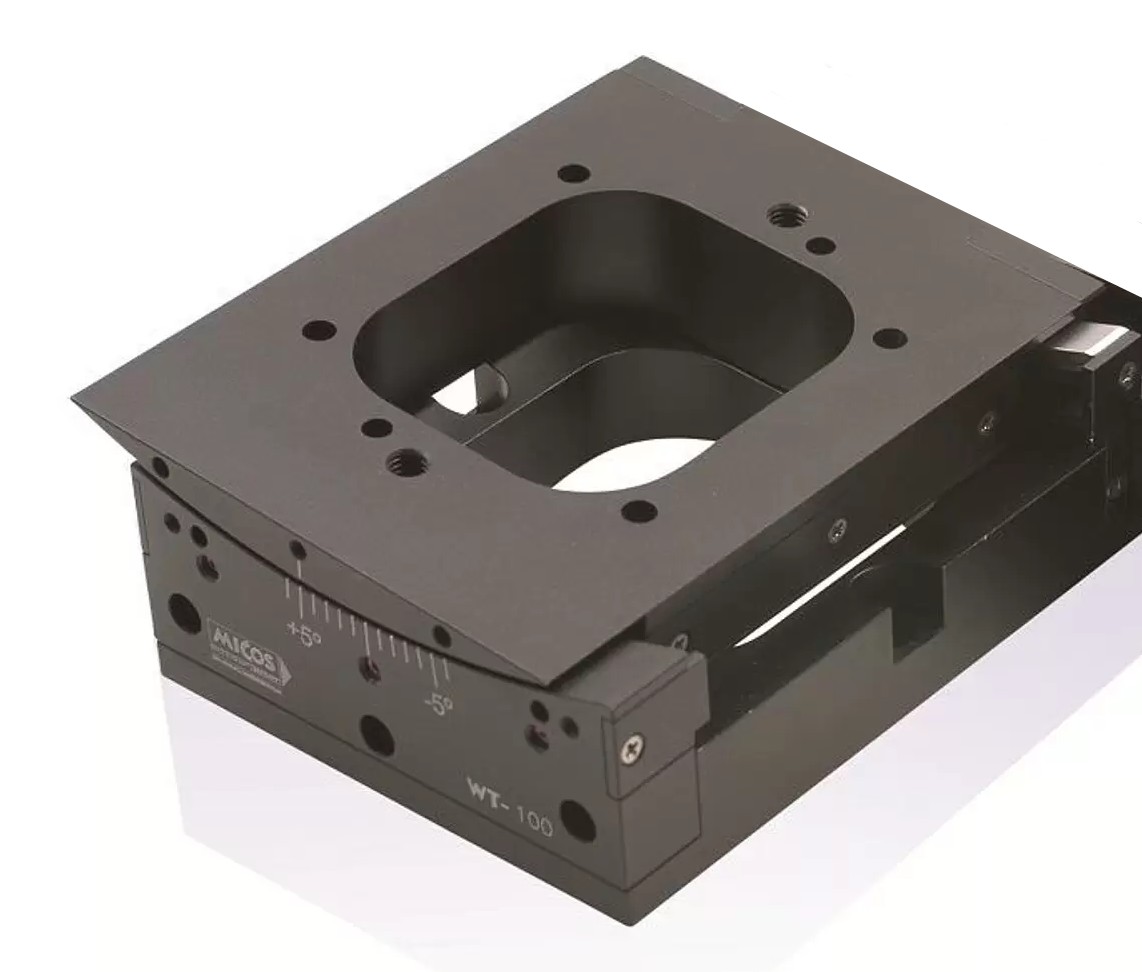

在传统的机械装置中，枢轴点由各轴的几何结构所固定。 当用户发出旋转指令时，运动系统会围绕该位置进行物理弧线运动，而该位置通常远离光学交互点。 这会使对准过程变得繁琐，尤其是当旋转无意中在目标点引入横向运动时。
为何枢轴点控制能改变一切
用户可编程虚拟枢轴点使运动控制器或运动学模型能够在软件中重新定义虚拟旋转中心的位置。 用户不再受限于机械参考点，而是可以指定三维空间中的某一点（例如，光纤末端、透镜焦平面或光子学器件中心）。
定义虚拟枢轴点后，系统会自动重新计算旋转和平移运动，使得所有命令的旋转都围绕所选点进行。
结果：
- 在光学交互点实现纯粹的角运动，无横向漂移。
- 对准更快、更简单——每次微小旋转后无需机械地重新定位多个轴。
- 精度和重复精度更高，因为对准算法可直接在光学中心运行。

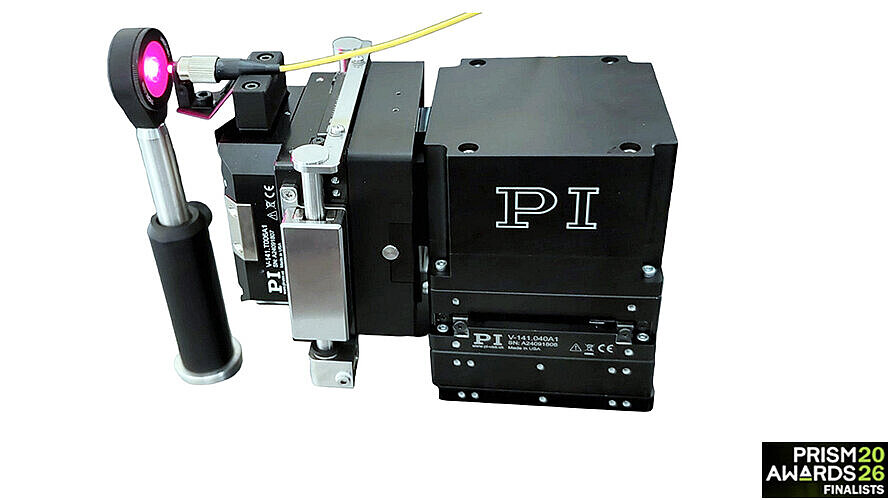

示例： 光纤至芯片的对准

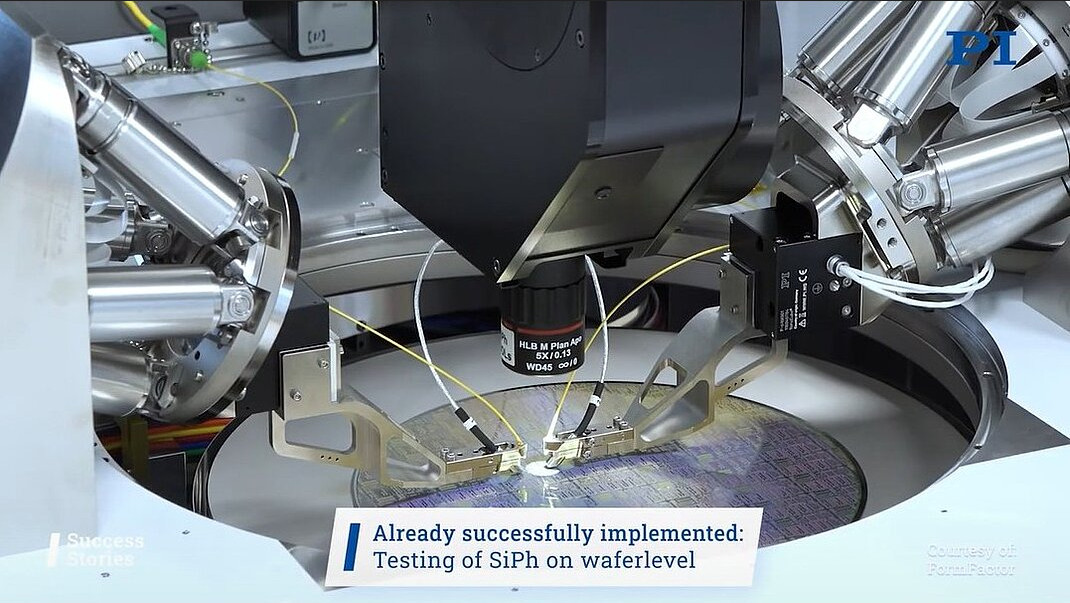

在光纤阵列与光子集成电路 (PIC) 的主动对准过程中，即便亚微米级的横向位移，也会使耦合效率大幅降低。
若无一个可编程枢轴点，为优化耦合而进行的俯仰角或偏转角调整，也会引入横向运动，因而需要多次迭代校正。

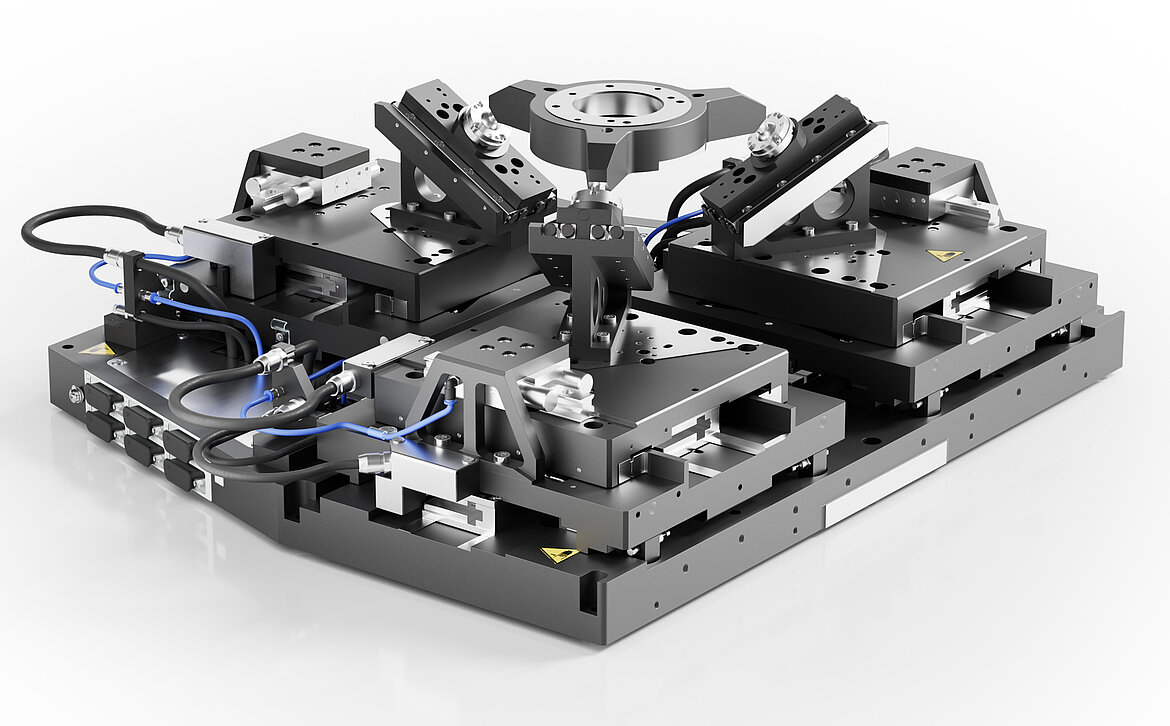

如果使用支持可编程枢轴点的六足位移台（并联运动）或堆叠式多轴系统（串联运动），则可以将虚拟旋转中心直接设置在光纤末端。 如此一来，每次角度调整都只会改变光纤指向，而其末端在空间中保持固定，从而大幅提升自动化光子学对准的速度与良率。
光学系统设计优势

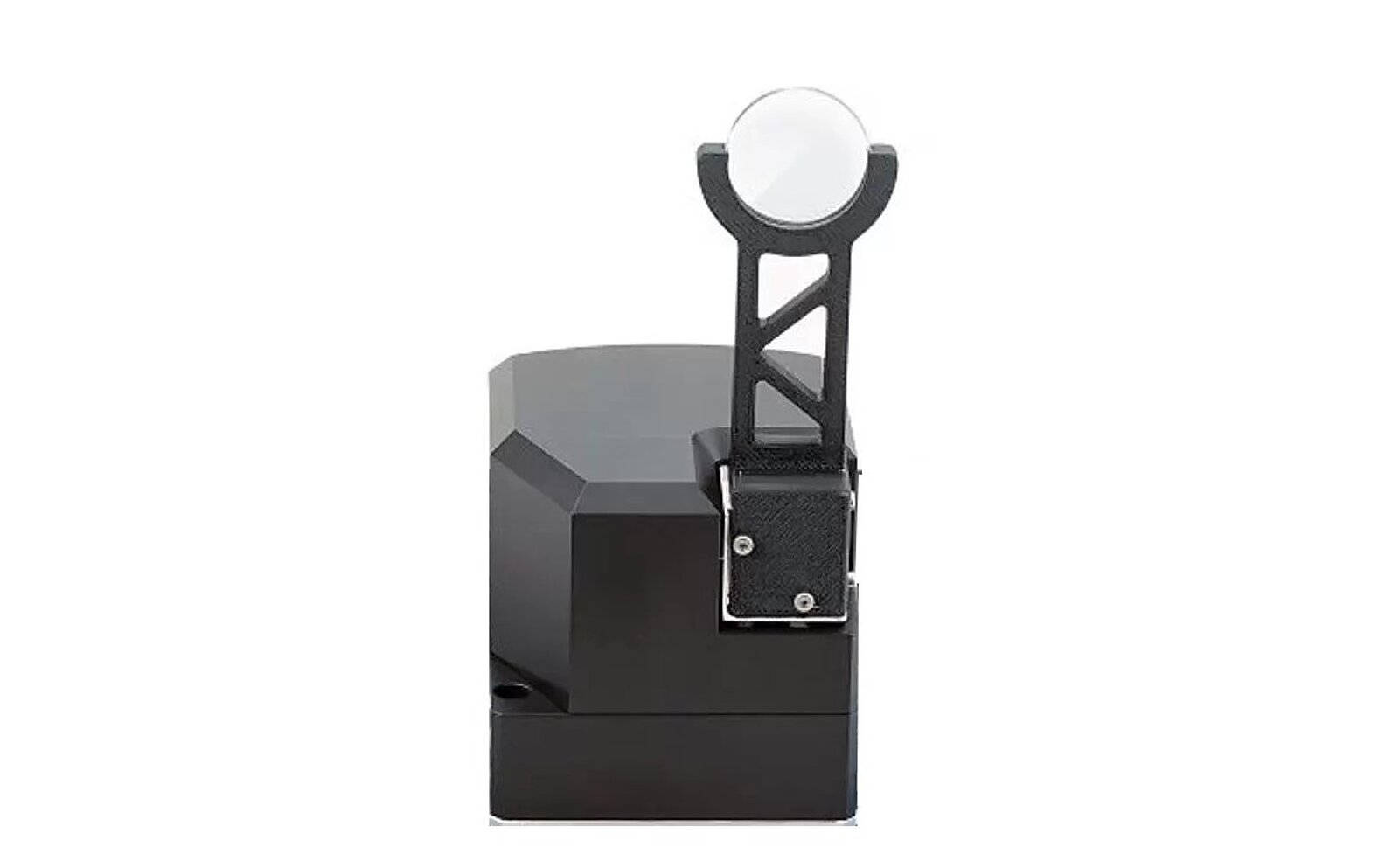

- 光束偏转： 反射镜或透镜可绕光束腰或焦点旋转，从而在整个光路中保持光束对准。
- 显微镜与成像： 物镜倾斜或聚焦时，不会使光轴相对样品发生位移。
- 计量： 干涉仪或探测器可绕光路中的参考点旋转，从而简化校准流程。
当用户定义枢轴点位置时，控制器会实时转换运动命令，以维持该虚拟旋转中心。
此功能还可与快速多通道光子学对准 (FMPA) 等自动化对准算法无缝集成，以在不引入寄生运动的情况下，实现精密的多自由度优化。
总结
用户可编程枢轴点不仅仅是提供便利，它更是现代光子学与光学对准实现高精度和高速度的关键所在。 通过解耦旋转与平移，工程师和研究人员能够围绕所需光学参考点操控零部件，从而简化对准流程、减少误差、实现更快速的自动化。
