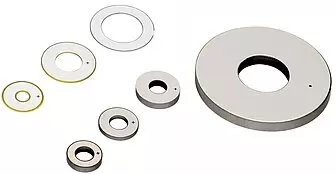

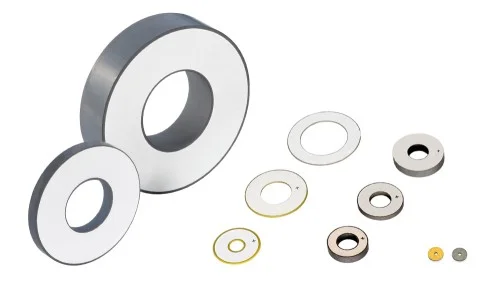

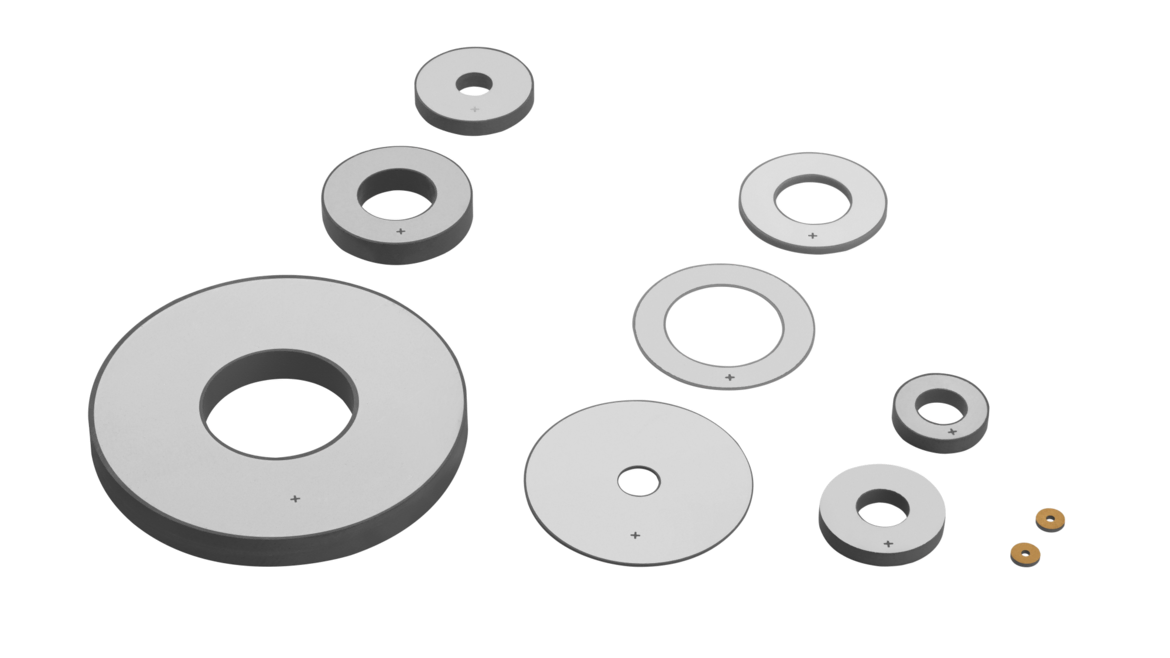

压电陶瓷环主要应用于超声波领域,同时也广泛用于传感器和促动器技术。 其应用类型和性能取决于压电陶瓷材料的选择。 这使其用途覆盖从医疗到工业的广阔领域。 此外,这种紧凑型元件既能产生大功率超声波,也可根据需求定制多种结构与尺寸。 例如,薄型压电陶瓷环用于膜式雾化器,为呼吸系统疾病患者生成可吸入的细密药物雾滴。
环状结构相较于盘状结构的主要优势: 可通过张紧螺钉实现机械预紧。 在固定系统中,预紧可确保各环在运动过程中保持可靠连接。

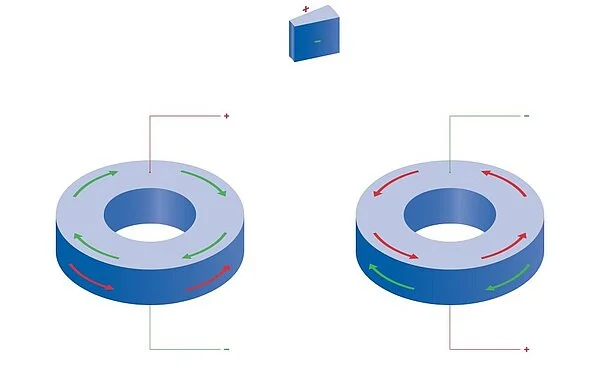

还支持单环精加工,或多环组合形成换能器元件。 特别是在组装功率超声换能器时,压电陶瓷环组件节能、紧凑且功能广泛。 根据设计不同,除了轴向位移外,还可以实现扭转运动。
可应要求提供定制版本

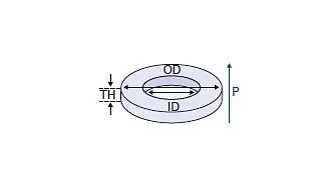

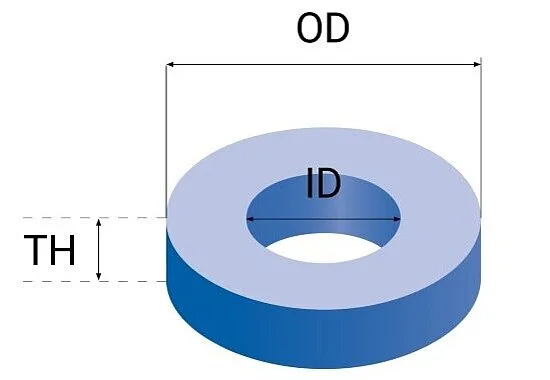

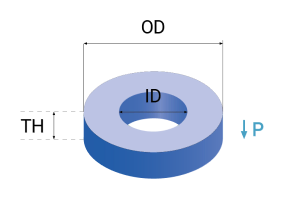

凭借三十余年的压电陶瓷开发及制造经验,PI Ceramic提供从材料选型到应用方案的全流程服务。 压电陶瓷环的尺寸可在规格范围内选择。 组件的外径、内径和厚度取决于所需规格。
除了丝网印刷和溅射外,还可选择化学镀镍涂层。 化学镀镍层厚度在1至5µm之间。 根据具体尺寸,压电陶瓷环可以用各种软质和硬质PTZ>> 材料制造。 硬质材料适用于大功率超声和声呐系统;软质材料则适用于传感器、促动器和空气超声等领域。 >> 无铅材料可用于特定应用开发。 此外,还提供场强>1T的非磁性型号以及叠堆式环形促动器。
铋钛酸钠(BNT)和铌酸钾钠(KNN)作为PZT材料的无铅替代方案,已在超声换能器、电机、超声传感器和网孔雾化器等应用中使用。 由于无铅材料的特性与PZT不同,因此有必要针对每个咨询单独进行适用性测试。 我们很乐意针对您的具体应用部署提供建议。

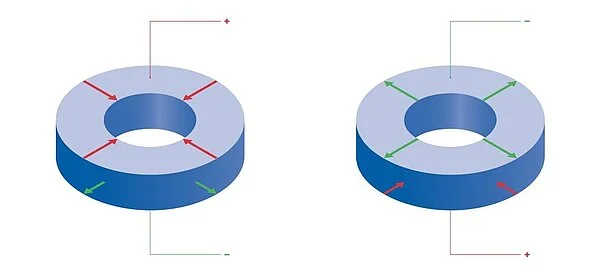

压电陶瓷环作为传感器使用时,遵循正压电效应原理。 当陶瓷承受压力或超声波等机械载荷时,压电陶瓷元件会产生电信号。 另一方面,当压电陶瓷环作为促动器使用时,电压输入会使其产生位移。 这可以是由直流电压引起的形变,或由交流电压引起的超声振动。 根据压电陶瓷元件的设计,可以实现轴向、径向、扭转或剪切方向的位移。 位移的强度取决于压电陶瓷环的尺寸及电压输入。

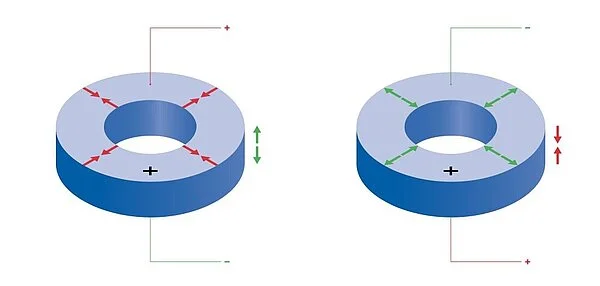

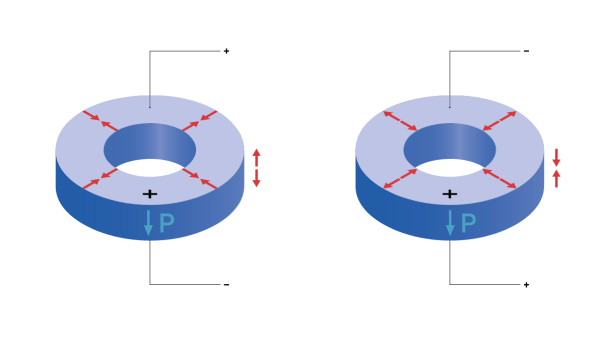

每当产生轴向位移(d33效应)时,径向方向也会产生较小的形变(d31效应)。
如果要在轴向振动模式下达到特定频率,需要改变环的厚度。 对于径向频率,则需调整其直径。 以下对于两种型号均适用: 尺寸越大,频率越小。

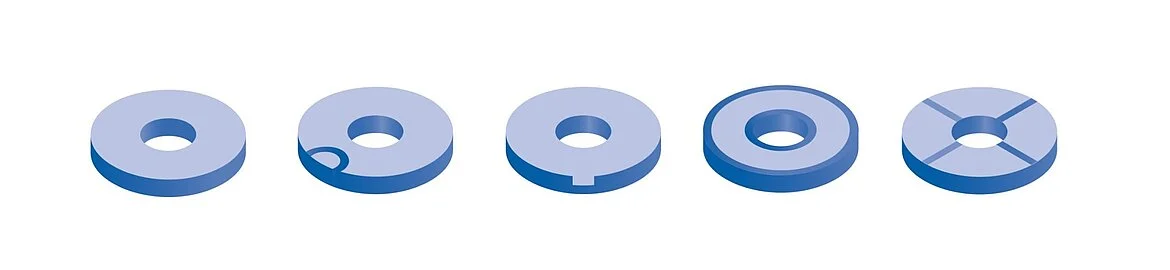

带特殊电极的环

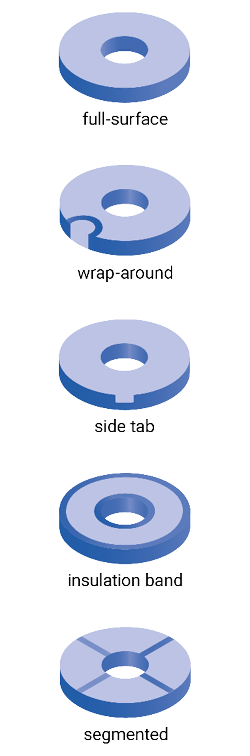

除了由薄膜和厚膜制成的全表面电极外,还可以实现更多的电极设计。 例如,环绕式接触电极,可在理想位置实现电接触布局。 此外,还可以生产具有分段或侧向电极的压电陶瓷环。 内外绝缘边距宽度也可在自由设定范围内增大。
