E-616 用于多轴压电陶瓷偏摆镜和平台的控制器

功能

用于带应变片传感器的并联运动压电陶瓷偏摆镜系统的控制器，三脚架驱动

E-616.S0：OEM板

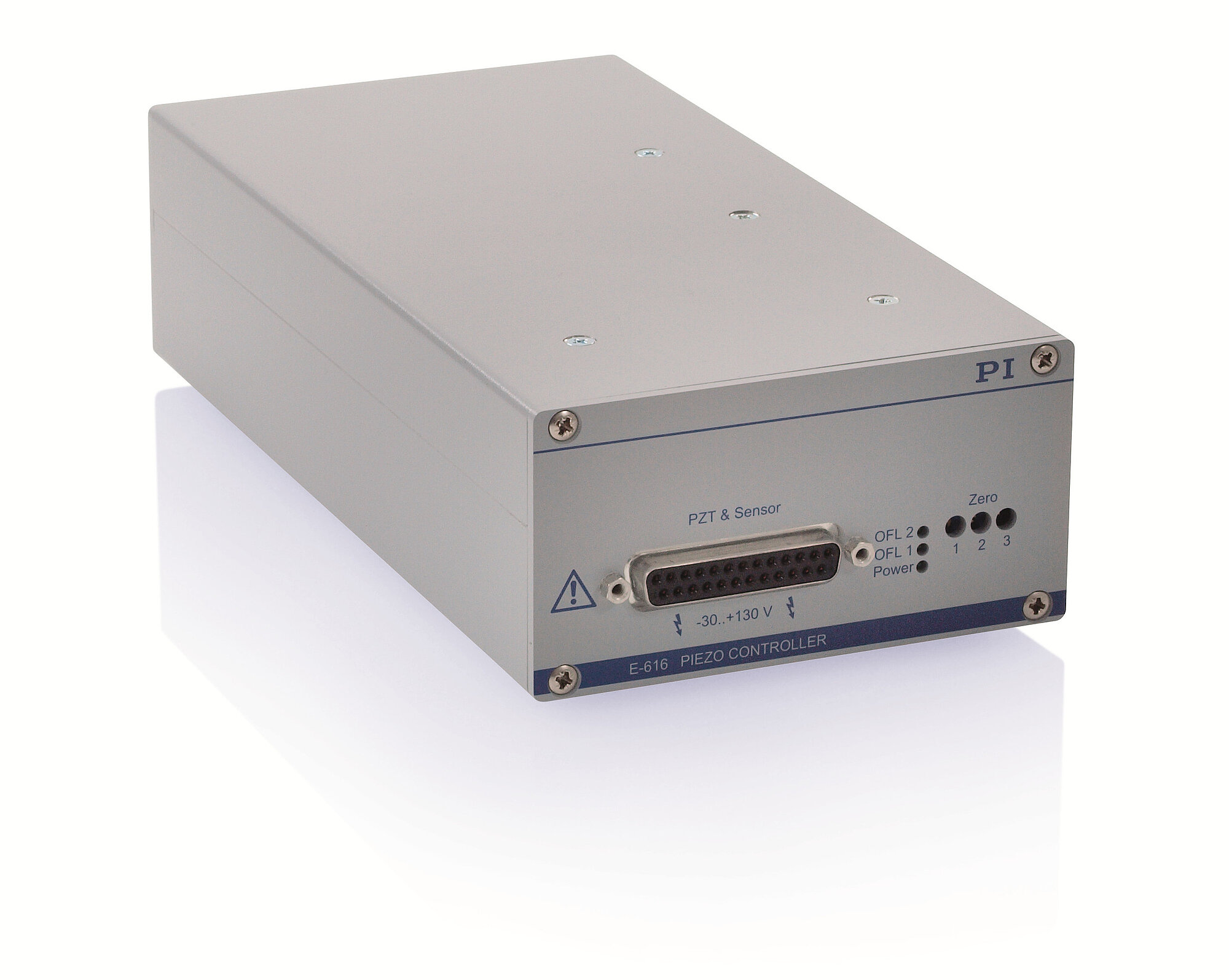

E-616.S0G：台式设备

用于带应变传感器的并联运动压电陶瓷偏摆镜的控制器，差动驱动

E-616.SS0：OEM板

E-616.SS0G：台式设备

偏摆轴

2

2

控制器类型

P-I（模拟），陷波滤波器

P-I（模拟），陷波滤波器

传感器类型

应变片传感器

应变片传感器

传感器通道

3

2

外同步

200千赫兹TTL

200千赫兹TTL

输入电压范围

-2到12伏

-2到12伏

输出电压

E-616.S0：-20至120伏

E-616.S0G：-30至130伏

E-616.SS0：-20至120伏

E-616.SS0G：-30至130伏

另外加装：固定电压100 伏

放大器通道

3

3

峰值功率/通道（输出功率）

10瓦

10瓦

每个通道的平均输出功率

5瓦

5瓦

每个通道的峰值电流

100毫安

100毫安

每个通道的平均输出电流

50毫安

50毫安

电流限制

防短路

防短路

电压增益

10

10

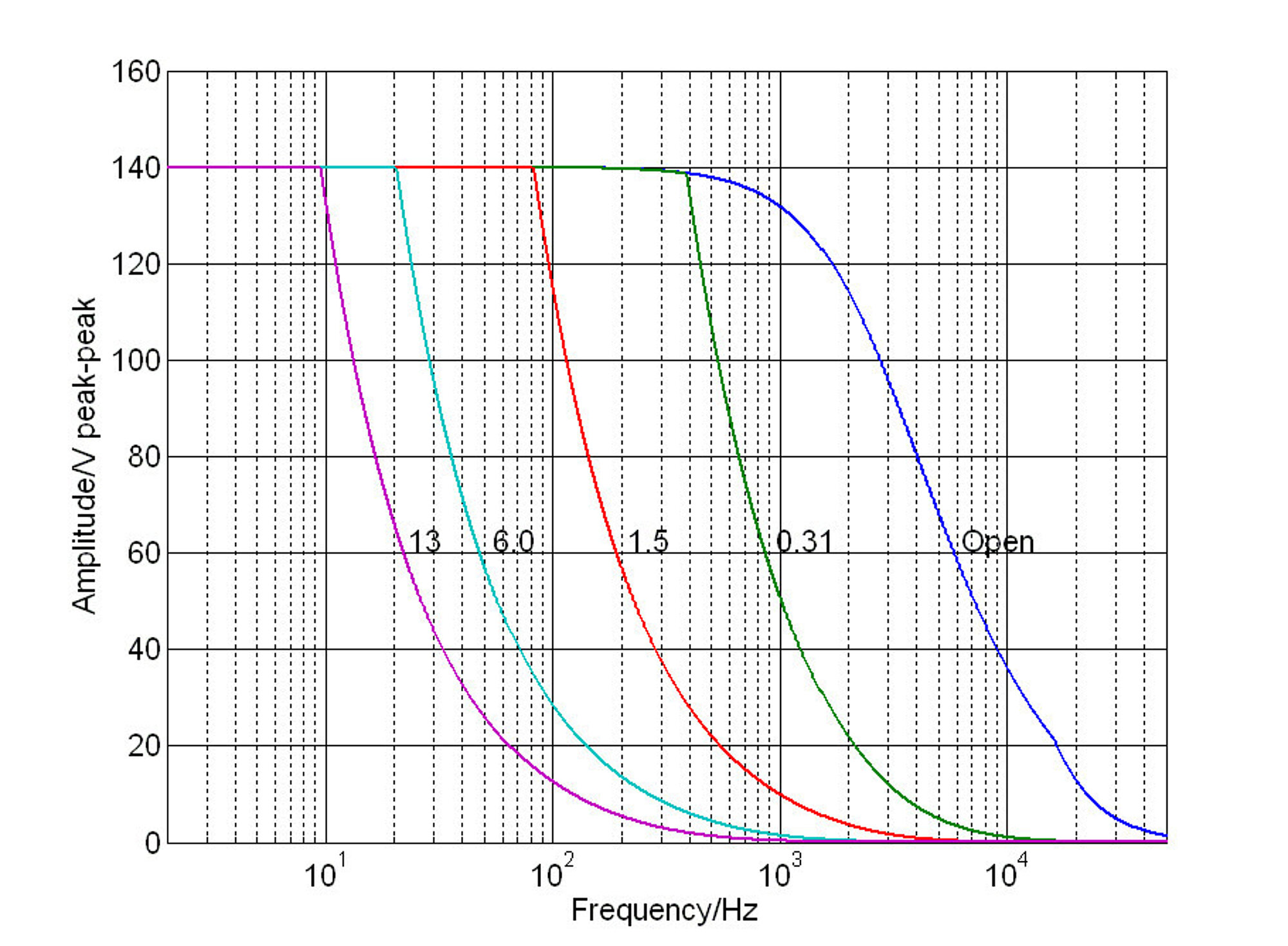

放大器带宽，小信号

3千赫兹

3千赫兹

纹波、噪声、0至100kHz

<20毫伏_峰峰，<2毫伏_峰峰

<20毫伏_峰峰，<2毫伏_峰峰

放大器分辨率

<1毫伏

<1毫伏

压电陶瓷/传感器连接器

Sub-D 25（母头）

Sub-D 25（母头）

模拟输入/控制信号输入

E-616.S0：32针连接器

E-616.S0G：SMB连接器

E-616.SS0：32针连接器

E-616.SS0G：SMB连接器

传感器监控器信号

0至10伏用于标称位移

0至10伏用于标称位移

传感器监控器输出

E-616.S0：32针连接器

E-616.S0G：Sub-D 15针连接器

E-616.SS0：32针连接器

E-616.SS0G：Sub-D 15针连接器

显示器和指示灯

功率LED灯和传感器OFL显示

功率LED灯和传感器OFL显示

工作温度范围

5至50摄氏度

5至50摄氏度

过热保护

最高为75摄氏度，停止电压输出

最高为75摄氏度，停止电压输出

尺寸

E-616.S0：186 毫米 × 128.4 毫米 × 10 HP

E-616.S0G：205 毫米 × 105 毫米 × 54.1 毫米

E-616.SS0：186 毫米 × 128.4 毫米 × 10 HP

E-616.SS0G：205 毫米 × 105 毫米 × 54.1 毫米

质量

E-616.S0：0.95千克

E-616.S0G：1.2千克

E-616.SS0：0.95千克

E-616.SS0G：1.2千克

工作电压

E-616.S0：12至30伏直流

E-616.S0G：23至26伏直流

E-616.SS0：12至30伏直流

E-616.SS0G：23至26伏直流

最大功耗

30瓦

30瓦
