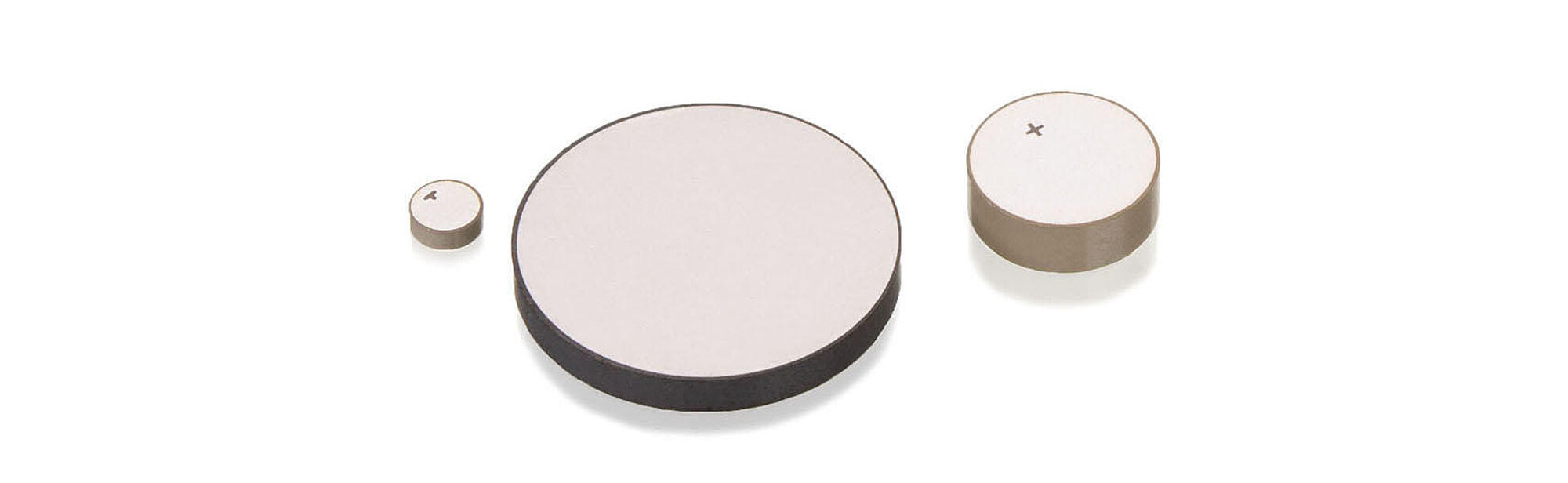

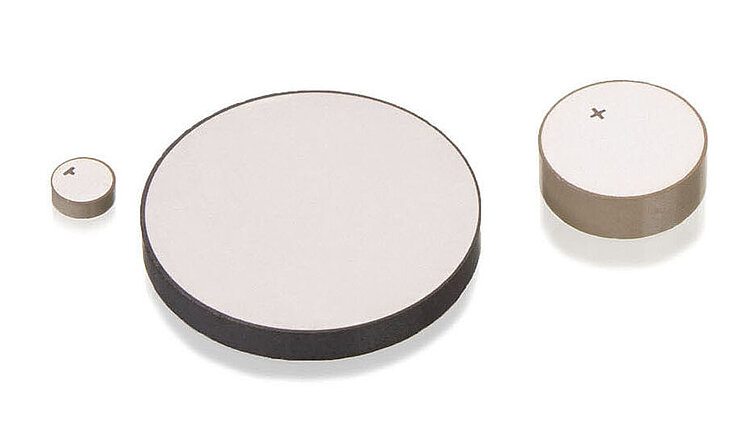

PRYY 压电盘

可快速提供指定版本

与应用相匹配的压电材料
全表面接触电极
可在两周内交付
可大批量现货供应

报价/订购

压电圆盘，尺寸单位为mm

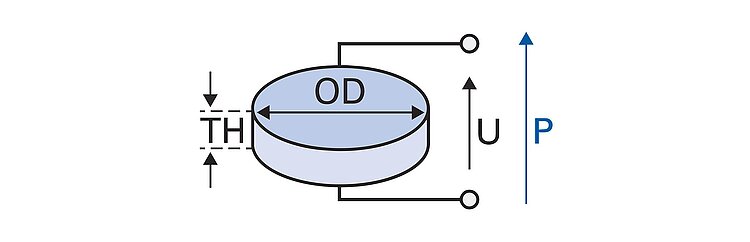

压电圆盘，尺寸分布和极化方向P

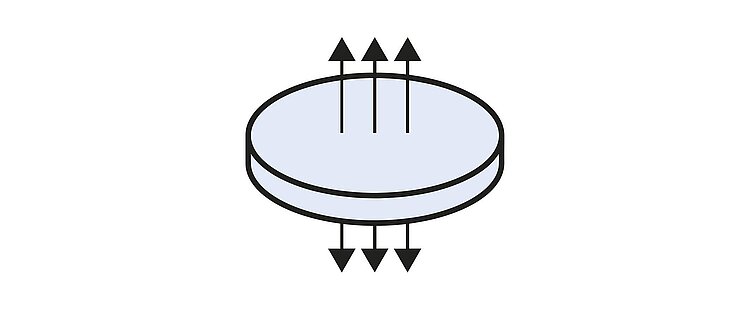

压电圆盘的位移，厚度谐振

应用领域

由铁电软压电陶瓷材料（PIC255）制成的压电陶瓷元件：

传感器技术
促动器技术
空气超声

由铁电硬压电陶瓷材料（PIC181）制成的压电陶瓷元件：

高功率超声应用
声纳

可按需提供定制版本和其他规格

尺寸灵活、可选择
压电陶瓷材料
接触
极性
电气连接
组装与连接技术
特殊环境条件

下载数据表转到规格报价/订购

数据表

版本/日期

2026-07-14

pdf - 392 KB

版本/日期

2026-07-14

pdf - 395 KB

版本/日期

2026-07-14

pdf - 909 KB

下载

驱动性能	PRYY-0886	000022817	000084902	PRYY+0398	000084903	000053020	000053024	PRYY-1129	000014300	PRYY+1119	PRYY+0110	PRYY+0111	PRYY+0372	PRYY+0327	PRYY+0332	PRYY+0333	PRYY+0349	PRYY+0170	PRYY+0354	000014801	PRYY+0189	PRYY+0190	PRYY-0884	PRYY+0853	PRYY+0850	PRYY+0392	PRYY+0395	000053021	000053025	PRYY-0445	000052797	PRYY+1113	PRYY+0107	PRYY+0442	PRYY+0108	PRYY+0321	PRYY+0325	PRYY+0326	PRYY+0344	PRYY+0348	PRYY+0168	000052809	000052810	PRYY+0187	公差
电容	0.053 nF	0.338 nF	0.056 nF	0.992 nF	0.152 nF	1.676 nF	0.504 nF	0.764 nF	0.404 nF	5.24 nF	2.28 nF	1.22 nF	0.634 nF	12.906 nF	3.2 nF	1.625 nF	22.3 nF	5.06 nF	2.56 nF	35 nF	7.82 nF	3.996 nF	0.036 nF	0.232 nF	0.038 nF	0.68 nF	0.104 nF	1.15 nF	0.346 nF	0.524 nF	0.277 nF	3.593 nF	1.563 nF	0.837 nF	0.435 nF	8.85 nF	2.194 nF	1.114 nF	15.291 nF	3.47 nF	1.755 nF	24 nF	5.362 nF	2.74 nF	±20 %
耦合因子kp	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.62	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56	0.56
耦合因子kt	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46	0.46
机械性能	PRYY-0886	000022817	000084902	PRYY+0398	000084903	000053020	000053024	PRYY-1129	000014300	PRYY+1119	PRYY+0110	PRYY+0111	PRYY+0372	PRYY+0327	PRYY+0332	PRYY+0333	PRYY+0349	PRYY+0170	PRYY+0354	000014801	PRYY+0189	PRYY+0190	PRYY-0884	PRYY+0853	PRYY+0850	PRYY+0392	PRYY+0395	000053021	000053025	PRYY-0445	000052797	PRYY+1113	PRYY+0107	PRYY+0442	PRYY+0108	PRYY+0321	PRYY+0325	PRYY+0326	PRYY+0344	PRYY+0348	PRYY+0168	000052809	000052810	PRYY+0187	公差
谐振频率（厚度）	2000 kHz	8000 kHz	1000 kHz	8000 kHz	1000 kHz	8000 kHz	2000 kHz	2000 kHz	1000 kHz	10000 kHz	4000 kHz	2000 kHz	1000 kHz	10000 kHz	2000 kHz	1000 kHz	10000 kHz	2000 kHz	1000 kHz	10000 kHz	2000 kHz	1000 kHz	2110 kHz	8440 kHz	1055 kHz	8440 kHz	1055 kHz	8440 kHz	2110 kHz	2110 kHz	1055 kHz	10550 kHz	4220 kHz	2110 kHz	1055 kHz	10550 kHz	2110 kHz	1055 kHz	10550 kHz	2110 kHz	1055 kHz	10550 kHz	2110 kHz	1055 kHz
谐振频率（径向）	1000 kHz	667 kHz	667 kHz	400 kHz	400 kHz	308 kHz	308 kHz	250 kHz	250 kHz	200 kHz	200 kHz	200 kHz	200 kHz	125 kHz	125 kHz	125 kHz	100 kHz	100 kHz	100 kHz	80 kHz	80 kHz	80 kHz	1135 kHz	757 kHz	757 kHz	454 kHz	454 kHz	349 kHz	349 kHz	284 kHz	284 kHz	227 kHz	227 kHz	227 kHz	227 kHz	142 kHz	142 kHz	142 kHz	114 kHz	114 kHz	114 kHz	91 kHz	91 kHz	91 kHz
压电陶瓷材料	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181
电极	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷	Ag丝网印刷
厚度	1 mm	0.25 mm	2 mm	0.25 mm	2 mm	0.25 mm	1 mm	1 mm	2 mm	0.2 mm	0.5 mm	1 mm	2 mm	0.2 mm	1 mm	2 mm	0.2 mm	1 mm	2 mm	0.2 mm	1 mm	2 mm	1 mm	0.25 mm	2 mm	0.25 mm	2 mm	0.25 mm	1 mm	1 mm	2 mm	0.2 mm	0.5 mm	1 mm	2 mm	0.2 mm	1 mm	2 mm	0.2 mm	1 mm	2 mm	0.2 mm	1 mm	2 mm
外径	2 mm	3 mm	3 mm	5 mm	5 mm	6.5 mm	6.5 mm	8 mm	8 mm	10 mm	10 mm	10 mm	10 mm	16 mm	16 mm	16 mm	20 mm	20 mm	20 mm	25 mm	25 mm	25 mm	2 mm	3 mm	3 mm	5 mm	5 mm	6.5 mm	6.5 mm	8 mm	8 mm	10 mm	10 mm	10 mm	10 mm	16 mm	16 mm	16 mm	20 mm	20 mm	20 mm	25 mm	25 mm	25 mm

关于谐振频率（厚度）的说明：由于厚度振荡与径向振荡的耦合，实际值可能会偏差±5%（低于2000kHz时）或±10%（2000kHz起）。

下载数据表转到下载报价/订购

数据表

版本/日期

2026-07-14

pdf - 392 KB

版本/日期

2026-07-14

pdf - 395 KB

版本/日期

2026-07-14

pdf - 909 KB

下载

文件

压电元件的处理和电接触

版本/日期

2019-02-12

pdf - 718 KB

版本/日期

2019-02-12

pdf - 725 KB

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

PRYY-0886

压电盘，外径(OD) = 2mm × 厚度(TH) = 1mm，压电陶瓷材料PIC255，丝网印刷电极（银）

000022817

压电盘，外径(OD) = 3mm × 厚度(TH) = 0.25mm，压电陶瓷材料PIC255，丝网印刷电极（银）

000084902

压电盘，外径(OD) = 3mm × 厚度(TH) = 2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0398

压电盘，外径(OD) = 5mm × 厚度(TH) = 0.25mm，压电陶瓷材料PIC255，丝网印刷电极（银）

000084903

压电盘，外径(OD) = 5mm × 厚度(TH) = 2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

000053020

压电盘，外径(OD) = 6.5mm × 厚度(TH) = 0.25mm，压电陶瓷材料PIC255，丝网印刷电极（银）

000053024

压电盘，外径(OD) = 6.5mm × 厚度(TH) = 1mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY-1129

压电盘，外径(OD) = 8mm × 厚度(TH) = 1mm，压电陶瓷材料PIC255，丝网印刷电极（银）

000014300

压电盘，外径(OD) = 8mm × 厚度(TH) = 2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+1119

压电盘，外径(OD) = 10mm × 厚度(TH) = 0.2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0110

压电盘，外径(OD) = 10mm × 厚度(TH) = 0.5mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0111

压电盘，外径(OD) = 10mm × 厚度(TH) = 1mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0372

压电盘，外径(OD) = 10mm × 厚度(TH) = 2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0327

压电盘，外径(OD) = 16mm × 厚度(TH) = 0.2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0332

压电盘，外径(OD) = 16mm × 厚度(TH) = 1mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0333

压电盘，外径(OD) = 16mm × 厚度(TH) = 2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0349

压电盘，外径(OD) = 20mm × 厚度(TH) = 0.2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0170

压电盘，外径(OD) = 20mm × 厚度(TH) = 1mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0354

压电盘，外径(OD) = 20mm × 厚度(TH) = 2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

000014801

压电盘，外径(OD) = 25mm × 厚度(TH) = 0.2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0189

压电盘，外径(OD) = 25mm × 厚度(TH) = 1mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY+0190

压电盘，外径(OD) = 25mm × 厚度(TH) = 2mm，压电陶瓷材料PIC255，丝网印刷电极（银）

PRYY-0884

压电盘，外径(OD) = 2mm × 厚度(TH) = 1mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0853

压电盘，外径(OD) = 3mm × 厚度(TH) = 0.25mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0850

压电盘，外径(OD) = 3mm × 厚度(TH) = 2mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0392

压电盘，外径(OD) = 5mm × 厚度(TH) = 0.25mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0395

压电盘，外径(OD) = 5mm × 厚度(TH) = 2mm，压电陶瓷材料PIC181，丝网印刷电极（银）

000053021

压电盘，外径(OD) = 6.5mm × 厚度(TH) = 0.25mm，压电陶瓷材料PIC181，丝网印刷电极（银）

000053025

压电盘，外径(OD) = 6.5mm × 厚度(TH) = 1mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY-0445

压电盘，外径(OD) = 8mm × 厚度(TH) = 1mm，压电陶瓷材料PIC181，丝网印刷电极（银）

000052797

压电盘，外径(OD) = 8mm × 厚度(TH) = 2mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+1113

压电盘，外径(OD) = 10mm × 厚度(TH) = 0.2mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0107

压电盘，外径(OD) = 10mm × 厚度(TH) = 0.5mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0442

压电盘，外径(OD) = 10mm × 厚度(TH) = 1mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0108

压电盘，外径(OD) = 10mm × 厚度(TH) = 2mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0321

压电盘，外径(OD) = 16mm × 厚度(TH) = 0.2mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0325

压电盘，外径(OD) = 16mm × 厚度(TH) = 1mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0326

压电盘，外径(OD) = 16mm × 厚度(TH) = 2mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0344

压电盘，外径(OD) = 20mm × 厚度(TH) = 0.2mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0348

压电盘，外径(OD) = 20mm × 厚度(TH) = 1mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0168

压电盘，外径(OD) = 20mm × 厚度(TH) = 2mm，压电陶瓷材料PIC181，丝网印刷电极（银）

000052809

压电盘，外径(OD) = 25mm × 厚度(TH) = 0.2mm，压电陶瓷材料PIC181，丝网印刷电极（银）

000052810

压电盘，外径(OD) = 25mm × 厚度(TH) = 1mm，压电陶瓷材料PIC181，丝网印刷电极（银）

PRYY+0187

压电盘，外径(OD) = 25mm × 厚度(TH) = 2mm，压电陶瓷材料PIC181，丝网印刷电极（银）
