P-405.05
Picoactuator Z向压电陶瓷促动器，1微米行程，5 毫米 × 5 毫米 × 12.5毫米

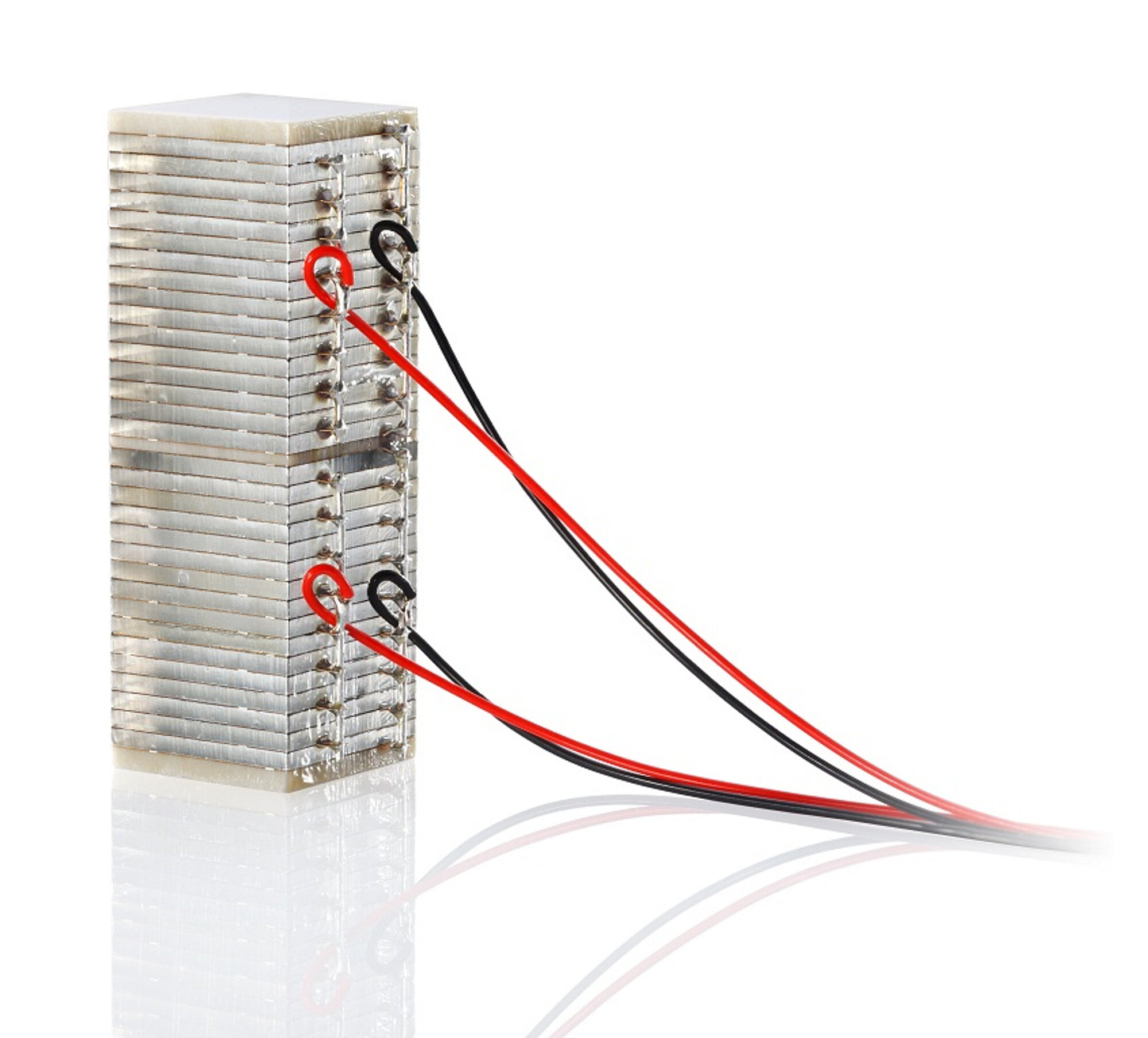

P-405 Picoactuator
具有高度线性位移的多轴促动器
- 无铅，晶体促动器材料
- 高动态
- 特别适用于不带位置控制的操作
- 电功率消耗低
- 长度公差小
P-405 Picoactuator

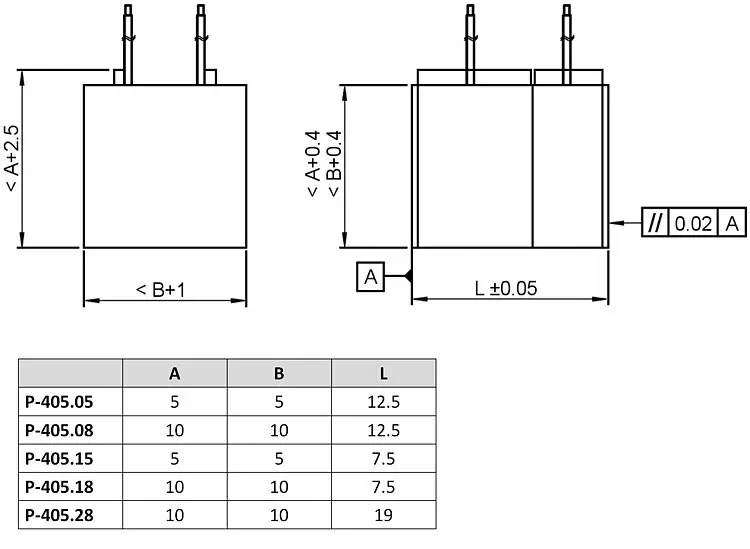

P-405，尺寸单位为毫米

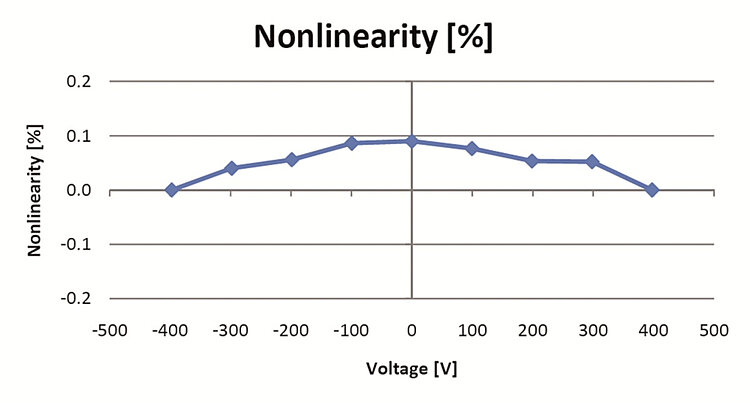

Picoactuators的一项特殊特征是高线性位移，与理想线之间的偏差小于0.2％。

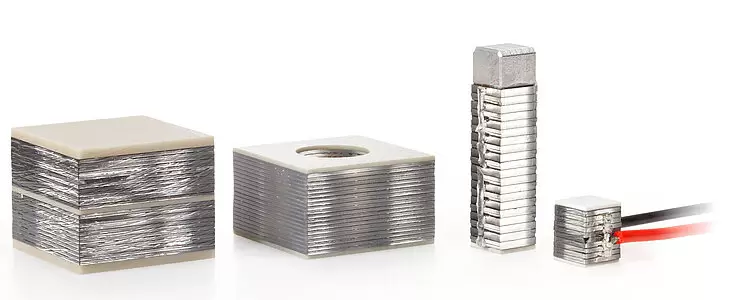

可以采用多种设计生产Picoactuators。

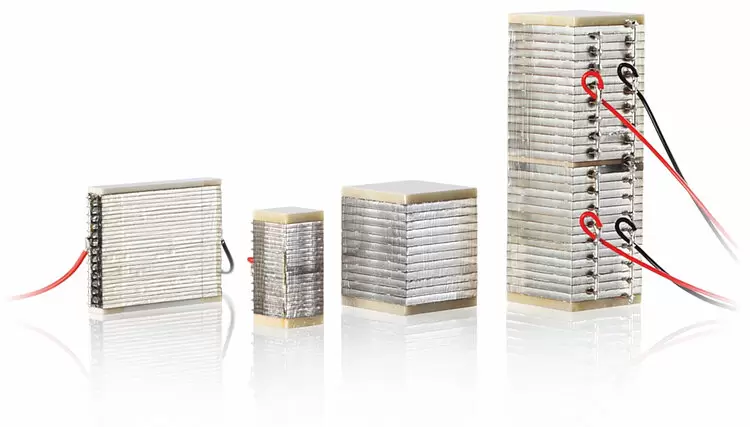

可以采用多种设计生产Picoactuators。

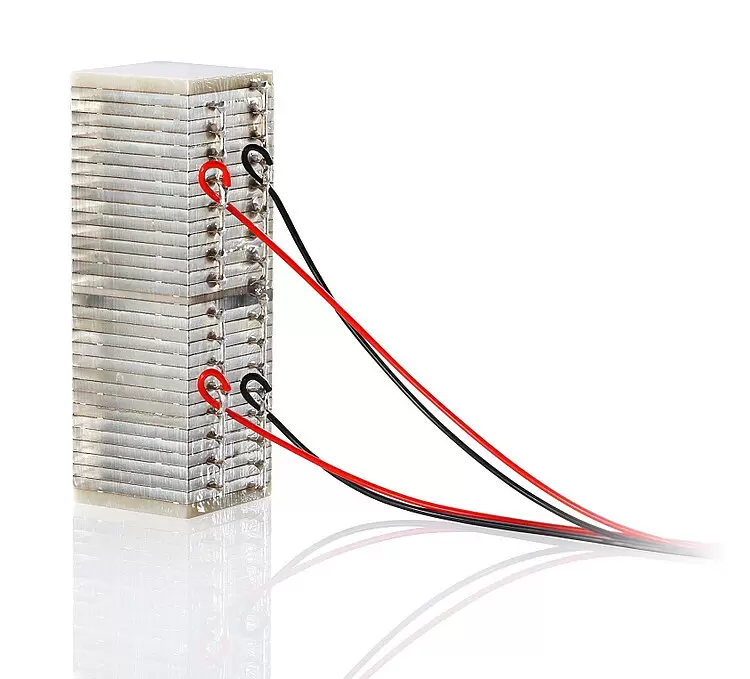

P-405 Picoactuator
产品描述
规格
下载
报价/订购
堆叠型促动器
双极工作电压高达±500伏。运动几乎无滞后 (<0.2 %)。无蠕变。作为纵向切变促动器，Picoactuators是可配置的，高度可达20毫米，最大行程可达±1.5微米。
技术
Picoactuator纵向切变促动器由结晶压电材料组成。切变促动器的具体位移为促动器长度的±0.02 %，纵向压电促动器则为±0.01 %。与由锆钛酸铅(PZT)制成的压电促动器相比，该值低十倍。运动是高线性且几乎无滞后的。
可按需提供定制版本和其他规格
- 超高真空兼容至10-9 百帕
- 内孔
- 末端
应用领域
- 工业和科研
- 真空应用
- 高动态开环扫描应用
- 利用纳米定位系统补偿横向运动跑偏（“平面外”和“不成一直线”）
规格
规格
P-405.05 纵向促动器 | P-405.08 纵向促动器 | P-405.15 切变促动器 | P-405.18 切变促动器 | P-405.28 XZ促动器 | 单位 | |
|---|---|---|---|---|---|---|
主动轴 | Z | Z | X | X | XZ | |
尺寸A × B × 长 | 5毫米× | 10毫米× | 5毫米× | 10毫米× | 10毫米× | |
行程* | 1 | 1 | 1 | 1 | 1 × 1 | 微米 |
轴向刚性 | 140 | 550 | 230 | 900 | 350 | 牛/微米 |
最大切变负荷 | 10 | 100 | 20 | 150 | 50 | 牛 |
电容** | 0.95 | 3.75 | 0.7 | 2.75 | 2.75 (X) 3.75 (Z) | 纳法 |
谐振频率*** | 160 | 160 | – | – | 105 | 千赫兹 |
压电陶瓷材料 | PIC050 | PIC050 | PIC050 | PIC050 | PIC050 | |
工作电压范围 | -500至500 | -500至500 | -500至500 | -500至500 | -500至500 | 伏 |
工作温度范围 | -20到85 | -20到85 | -20到85 | -20到85 | -20到85 | 摄氏度 |
推荐电控 | E-508 | E-508 | E-508 | E-508 | E-508 |
*在电压为-500至500伏、公差为±20%的条件下
**在1伏峰峰值、1千赫兹、室温、公差为±10%的条件下测量
***轴向谐振频率，在1伏峰峰值、空载、未夹紧的条件下测量。单侧夹紧时数值减半。
标准连接：聚四氟乙烯绝缘导线，100毫米，美国线规为32，直径为0.76毫米。
标准端部件：陶瓷
侧面：环氧树脂
询问定制版本！
