V-P01.026211E0 新产品!
高精度XY位移平台；无铁芯三相直线电机；宽度为178mm × 178mm；行程为50mm × 50mm (X × Y)；负载能力为100N；最大速度为500mm/s × 500mm/s；增量直线光栅尺，传感器信号周期为20µm，正弦/余弦，1Vpp；电缆长度为2m
新产品
V-P01 精密XY位移平台
高运动精度和稳定性，直线电机
- 行程达100 x 100mm
- 高分辨率增量直线光栅尺
- 三相直线电机
- 负载能力达100N

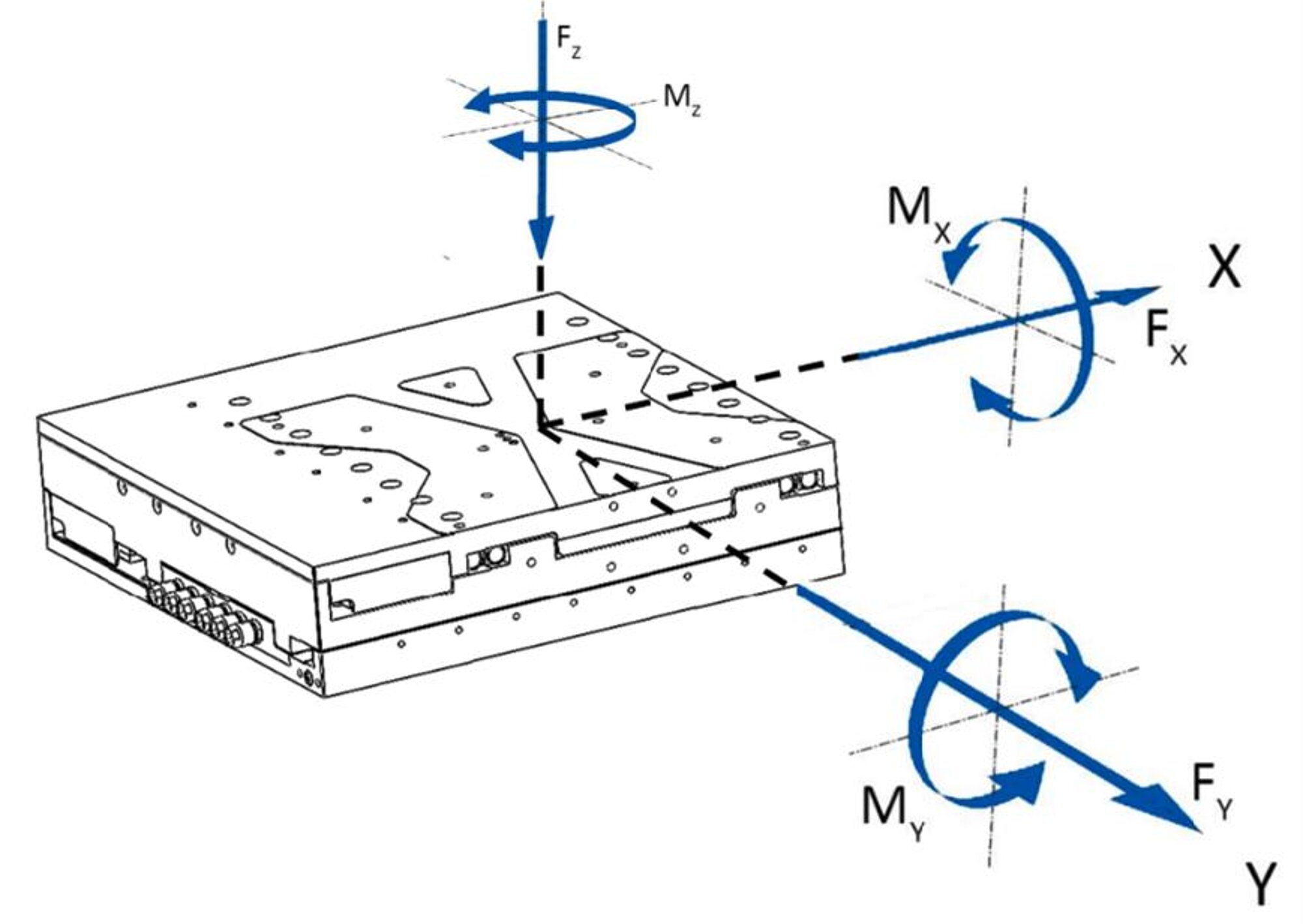

XY位移平台的轴和力矩方向

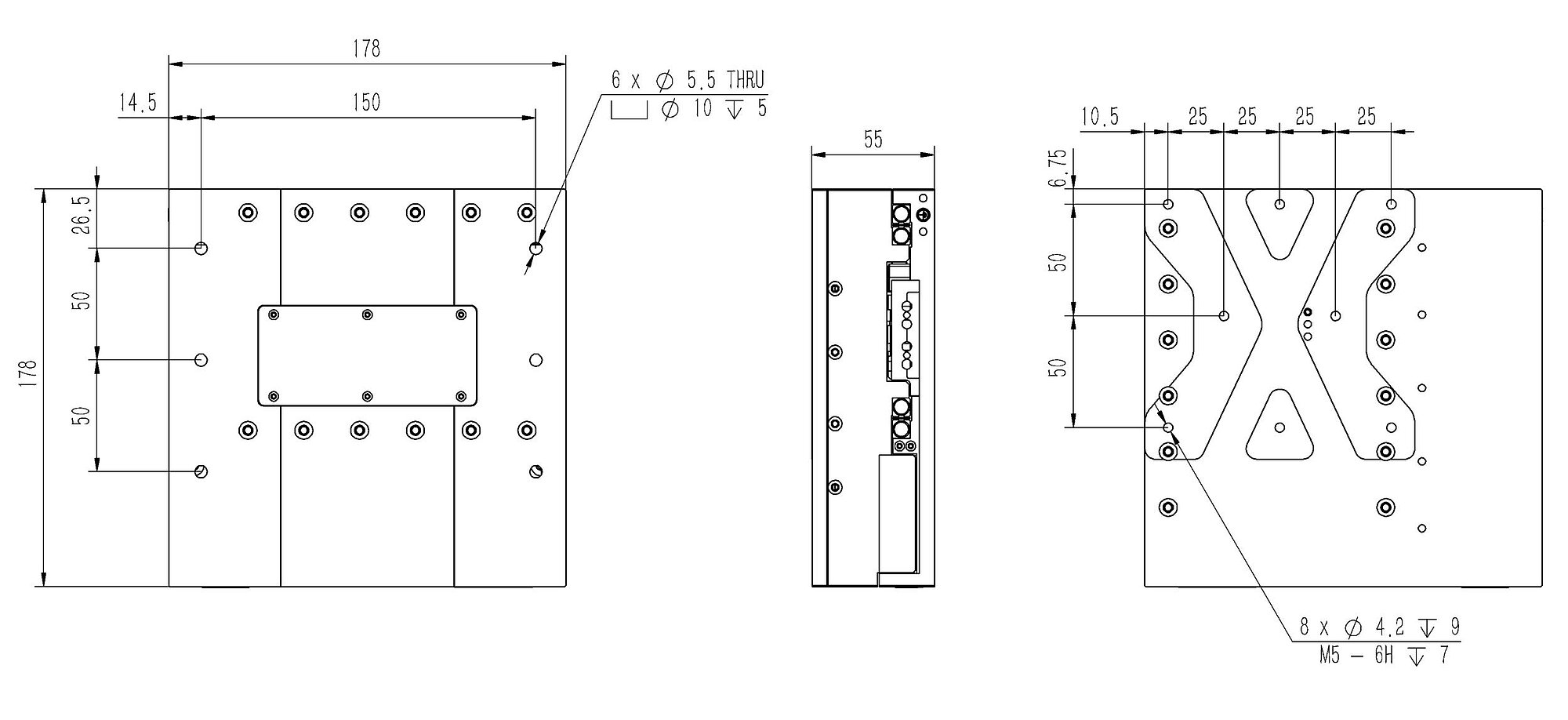

V-P01.026211E0，尺寸单位是mm

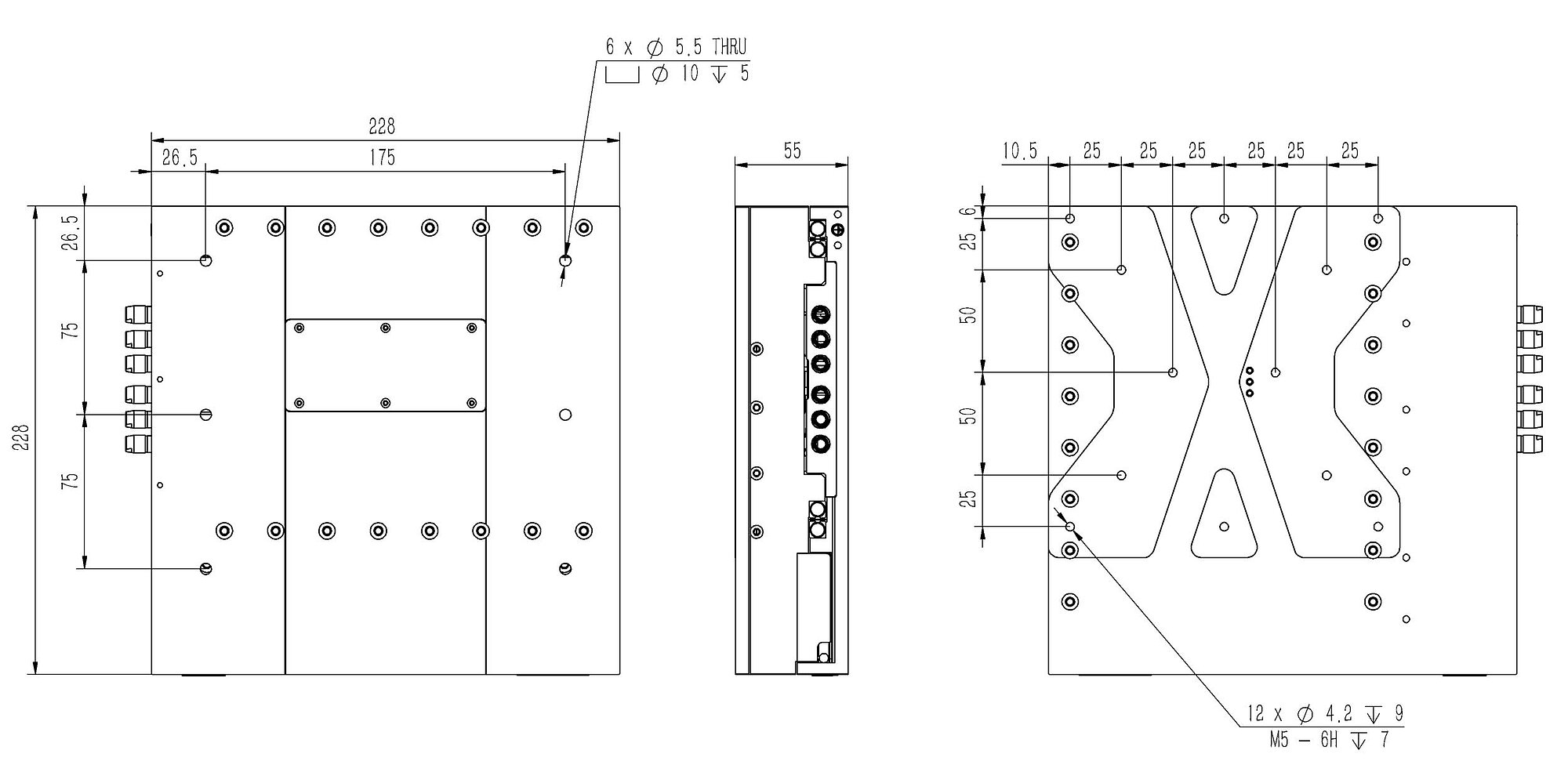

V-P01.046211E0，尺寸单位是mm
V-P01 精密XY位移平台
产品描述
规格
下载
报价/订购
直线电机
直线电机为电磁直接驱动器。此类电机省去了动力传动系统中的机械部件，并将驱动力无摩擦地直接传递到运动平台。驱动器可实现高速度和高加速度。无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用。这样即使在超低的速度下也能保持平稳的运行，同时，在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。
参考级线性定位器
由于平稳运行的精密线性导向装置采用交叉滚柱轴承，因此该线性定位器特别适合恒速扫描应用。防蠕动系统可靠地防止保持架蠕变。导向装置在所有操作条件下都具有高负载能力和高精度。
增量式直线光栅尺用于高精度位置测量
非接触式光学编码器以极高的精度直接在平台上测量位置。非线性效应、机械间隙或弹性形变不会对测量造成影响。
应用领域
医药行业。激光切割。扫描。生物技术。计量行业。自动光学检验。显微镜。
规格
选择行程范围：
| 运动 | V-P01.026211E0 | V-P01.046211E0 | 公差 |
|---|---|---|---|
| 主动轴 | X ǀ Y | X ǀ Y | |
| X向上的行程 | 50 mm | 100 mm | |
| Y向上的行程 | 50 mm | 100 mm | |
| X向上的加速度，空载 | 10 m/s² | 10 m/s² | max. |
| Y向上的加速度，空载 | 10 m/s² | 10 m/s² | max. |
| X向上的最大速度，空载 | 500 mm/s | 500 mm/s | |
| Y向上的最大速度，空载 | 500 mm/s | 500 mm/s | |
| 正交性 | ± 100 µrad | ± 100 µrad | typ. |
| 直线度误差E_XY（直线度） | ± 1.5 µm | ± 1.5 µm | typ. |
| 直线度误差E_YX（直线度） | ± 1.5 µm | ± 1.5 µm | typ. |
| 直线度误差E_ZX（平面度） | ± 2 µm | ± 2 µm | typ. |
| 直线度误差E_ZY（平面度） | ± 2 µm | ± 2 µm | typ. |
| 角度误差E_AY（俯仰角） | ± 75 µrad | ± 75 µrad | typ. |
| 角度误差E_BX（俯仰角） | ± 75 µrad | ± 75 µrad | typ. |
| 角度误差E_CX（偏转角） | ± 50 µrad | ± 50 µrad | typ. |
| 角度误差E_CY（偏转角） | ± 50 µrad | ± 50 µrad | typ. |
| 定位 | V-P01.026211E0 | V-P01.046211E0 | 公差 |
| X向上的最小位移 | 0.1 µm | 0.1 µm | typ. |
| Y向上的最小位移 | 0.1 µm | 0.1 µm | typ. |
| X向上的已校准定位精度 | ± 1 µm | ± 1 µm | typ. |
| Y向上的已校准定位精度 | ± 1 µm | ± 1 µm | typ. |
| X向上的双向重复精度 | 0.8 µm | 0.8 µm | typ. |
| Y向上的双向重复精度 | 0.8 µm | 0.8 µm | typ. |
| 参考点开关 | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | |
| 限位开关 | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | |
| 集成传感器 | 增量直线光栅尺 | 增量直线光栅尺 | |
| 传感器信号 | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | |
| 传感器信号周期 | 20 µm | 20 µm | |
| X向上的系统分辨率 | 5 nm | 5 nm | |
| Y向上的系统分辨率 | 5 nm | 5 nm | |
| 参考点开关重复精度 | — | — | |
| 驱动性能 | V-P01.026211E0 | V-P01.046211E0 | 公差 |
| 驱动类型 | 无铁芯三相直线电机 | 无铁芯三相直线电机 | |
| 标称电压 | 48 V | 48 V | |
| 峰值电压 | 48 V | 48 V | |
| 标称电流，均方根 | 3.2 A | 3.2 A | typ. |
| 峰值电流，均方根 | 7.3 A | 7.3 A | typ. |
| X向上的驱动力 | 40 N | 40 N | typ. |
| Y向上的驱动力 | 40 N | 40 N | typ. |
| X向上的峰值力 | 90 N | 90 N | |
| Y向上的峰值力 | 90 N | 90 N | |
| 力常数 | 12.4 N/A | 12.4 N/A | |
| 电机常数 | 29 N/√W | 29 N/√W | typ. |
| 时间常数 | 0.36 ms | 0.36 ms | |
| 相间电阻 | 1.75 Ω | 1.75 Ω | typ. |
| 相间电感 | 0.6 mH | 0.6 mH | |
| 相间反电动势 | 10 V·s/m | 10 V·s/m | max. |
| N-N极距 | 24 mm | 24 mm | |
| 机械性能 | V-P01.026211E0 | V-P01.046211E0 | 公差 |
| Z向上的允许推力 | 100 N | 100 N | max. |
| θX向上的允许力矩 | 30 N·m | 30 N·m | max. |
| θY向上的允许力矩 | 30 N·m | 30 N·m | max. |
| θZ向上的允许力矩 | 20 N·m | 20 N·m | max. |
| X向上的移动质量，空载 | 4900 g | 5700 g | |
| Y向上的移动质量，空载 | 2100 g | 2500 g | |
| 导轨 | 交叉滚柱导轨 | 交叉滚柱导轨 | |
| 总质量 | 6800 g | 8000 g | |
| 材料 | 阳极氧化致黑铝 | 阳极氧化致黑铝 | |
| 其他 | V-P01.026211E0 | V-P01.046211E0 | 公差 |
| 工作温度范围 | 5至40 °C | 5至40 °C | |
| 连接器 | 2 × HD D-sub 26针（公） | 2 × HD D-sub 26针（公） | |
| 传感器连接器 | 2 × D-sub 15针（母头） | 2 × D-sub 15针（母头） | |
| 电缆长度 | 2 m | 2 m | |
| 推荐控制器/驱动器 | S-C02-2CST、S-C02-2CSC、G-910.RC0242200、模块化ACS控制器 | S-C02-2CST、S-C02-2CSC、G-910.RC0242200、模块化ACS控制器 |
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
V-P01.046211E0 新产品!
高精度XY位移平台；无铁芯三相直线电机；宽度为228mm × 228mm；行程为100mm × 100mm (X × Y)；负载能力为100N；最大速度为500mm/s × 500mm/s；增量直线光栅尺，传感器信号周期为20µm，正弦/余弦，1Vpp；电缆长度为2m
