重载室

安装和检验定位系统称重数吨

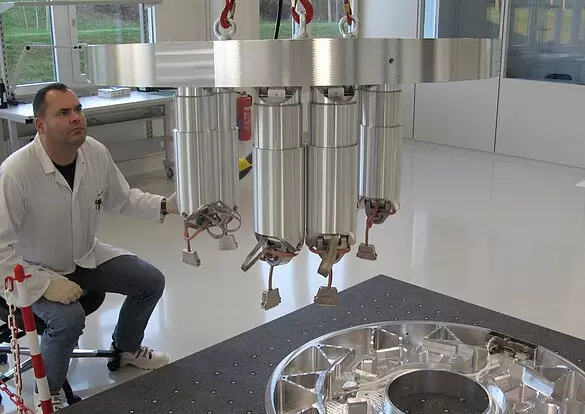

使用重型起重机装配和测量载荷的安全传输和精确对准
气垫大理石板的精密装配和测量
产品合格性包括起重和旋转设备在任意角度上的模拟有效载荷

从两吨六足位移台到十克纳米级定位器的产品范围要求PI能够同时制造这些合格的系统。由于这个原因,PI在卡尔斯鲁厄运营一家重载厅,用于装配和测量重达五吨货物。在这里,三龙门起重机跨越工作区,升降并运输定位系统的组成部件。

地面光滑度为3.8微米的花岗岩板作为装配区。空气缓冲元件还将花岗岩板与外部振动解耦.。这已经允许定位系统的轴在装配期间保持精确校准。表面精度为5.2μm的花岗岩板用作产品测量的测量平面。

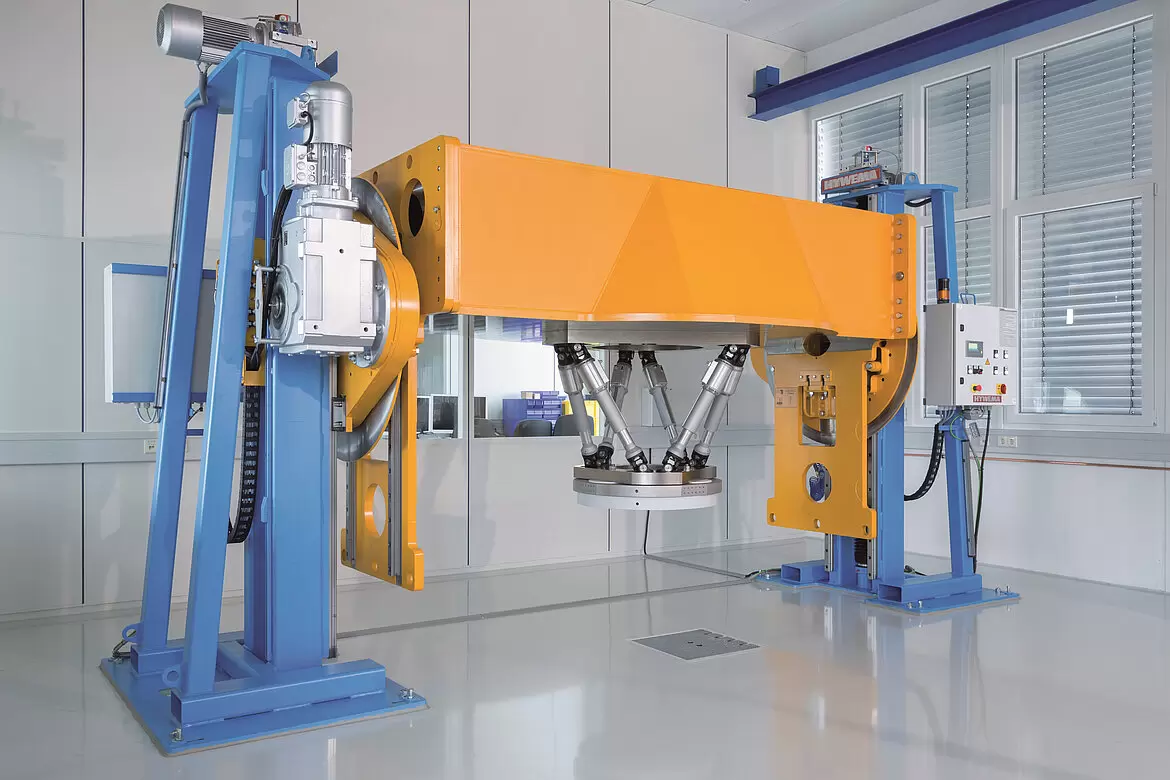

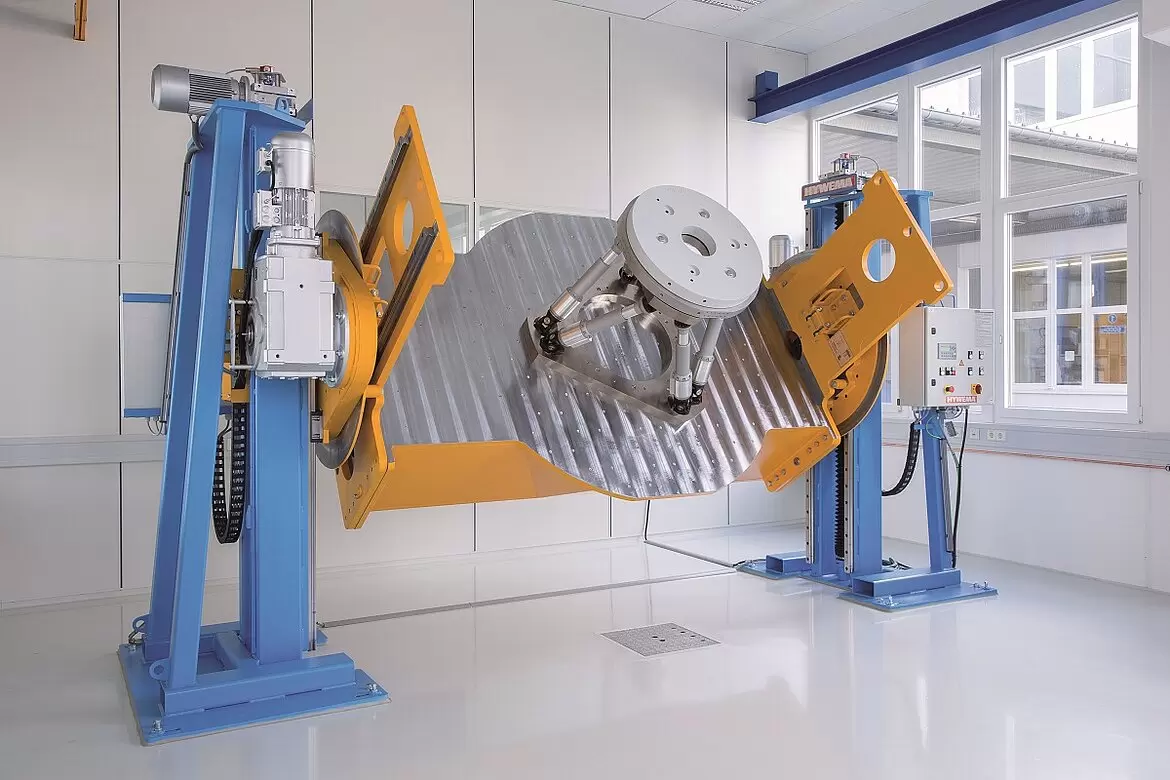

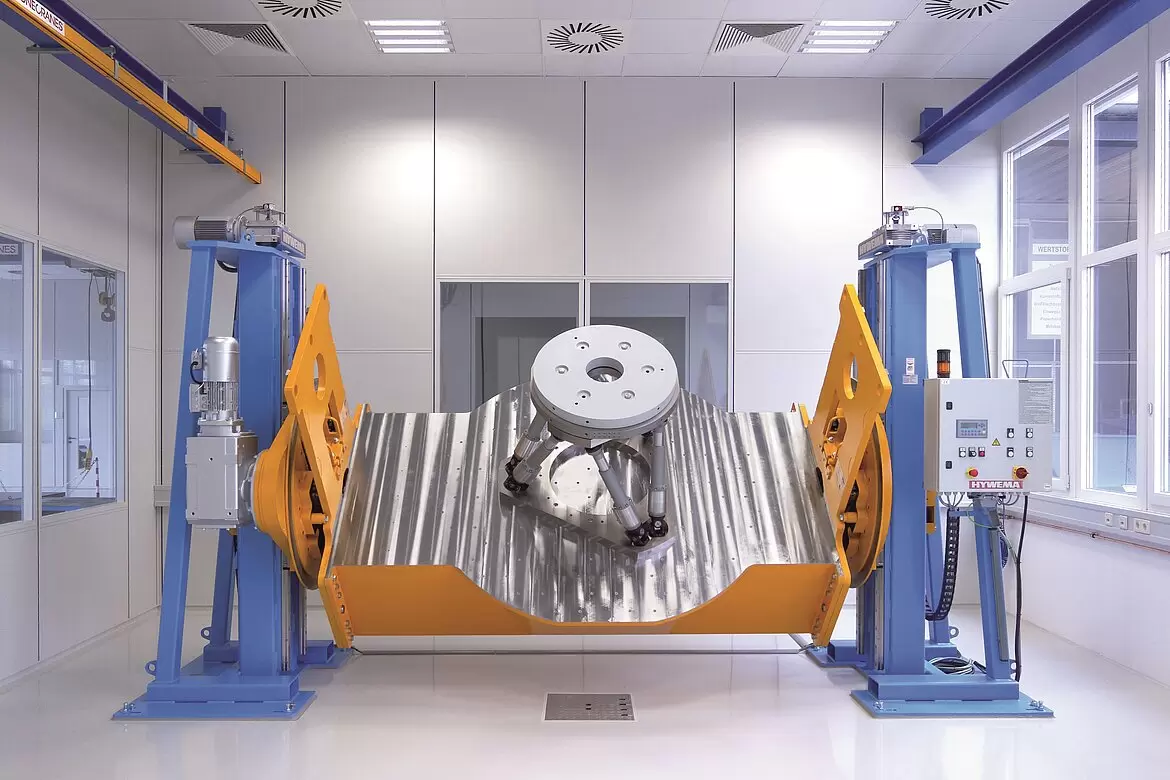

升降和旋转设备允许有效载荷可达七吨的360°无限旋转。举个例子,这允许重载六足位移台在客户相关的安装环境中的执行和规格达标。对于需要测量的产品,且测量设备已安装,PI保证只测量产品的实际位移。

用于重型负载的精密设备

对于安装和调试重型负载定位系统,PI的实力强大,经验丰富。为此,PI特别设置了一个重载车间。观看视频了解PI能提供什么。
