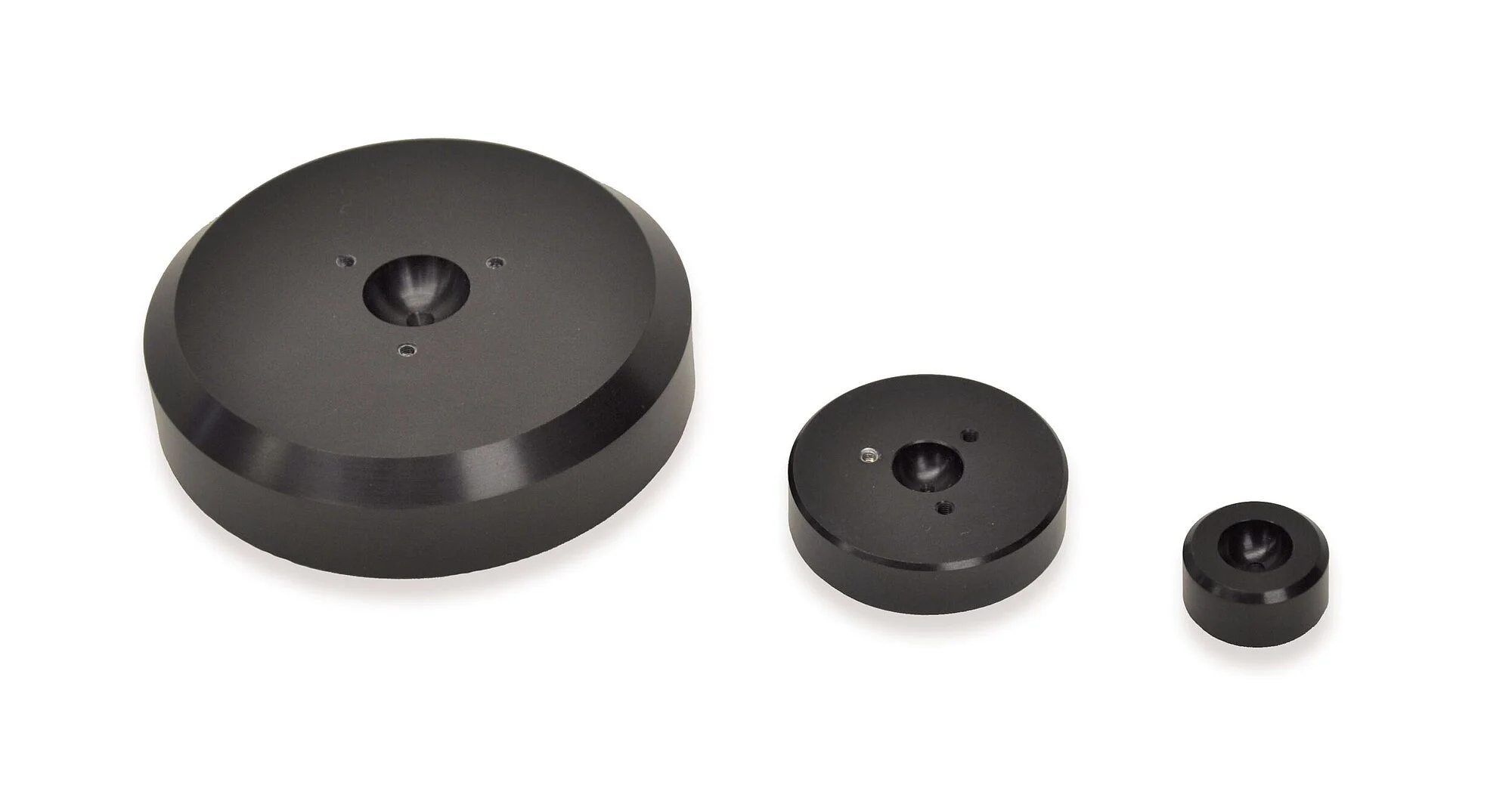

PIglide平面环形空气轴承系列适用于要求无摩擦和精密线性或平面运动的应用。这类空气轴承的模块化概念使用户能搭建自己的运动系统。几个轴承可组合在一起，以增加负载能力或创建多轴运动平台。
用于定位、扫描、计量、检验和校准系统的搭建。
由于运动无摩擦，不会形成颗粒，PIglide平台非常适用于无尘室应用。
零部件 #

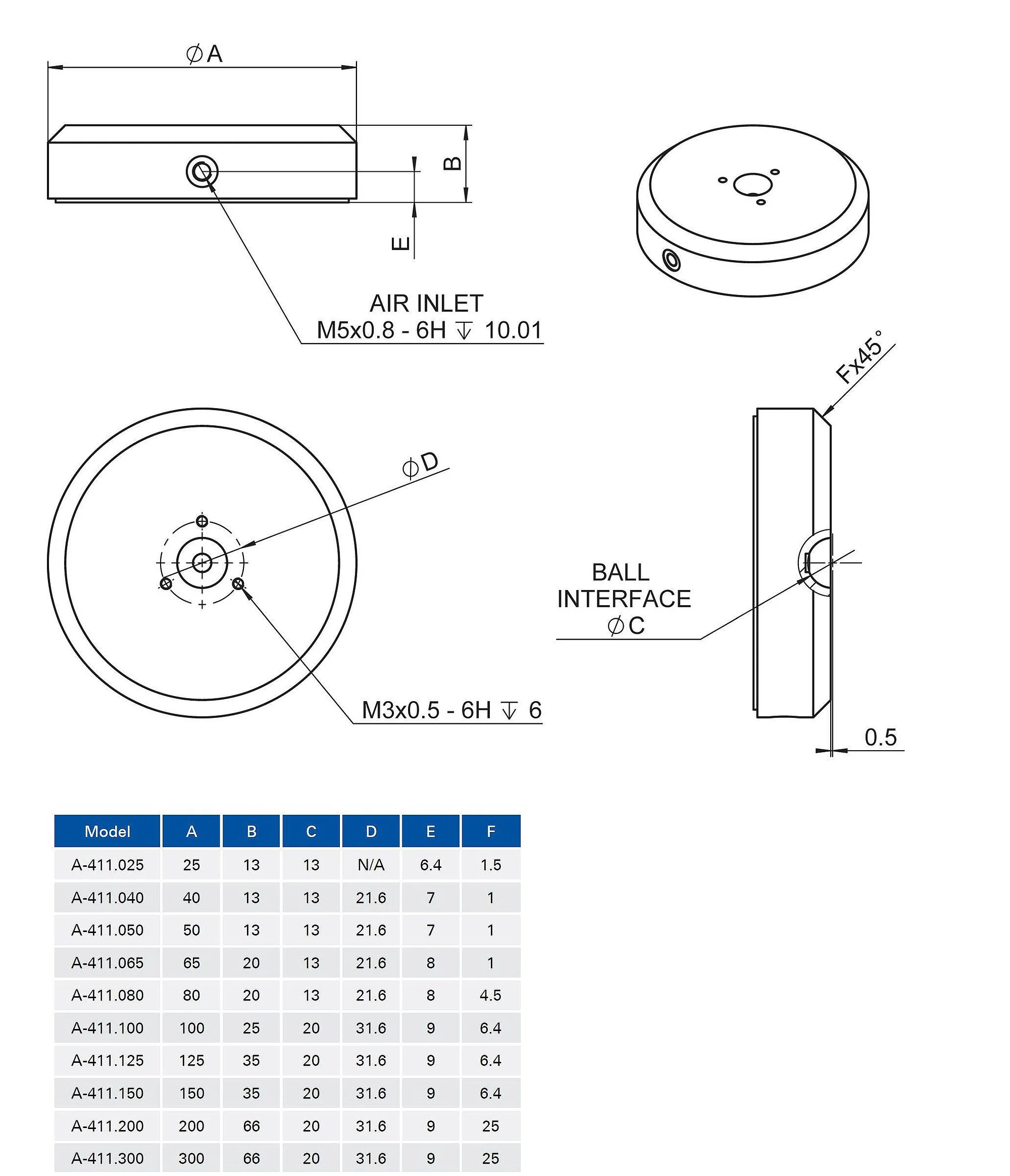

直径 / 毫米
球形接口直径 / 毫米
负载能力 / 牛
刚性 / 牛/微米]
耗气量 / 升/小时（标准立方英尺每小时）
质量 / 克
A-411.025
25
13
88
17.5
60 (2)
16
A-411.040
40
220
28.0
42
A-411.050
50
330
52.5
85 (3)
66
A-411.065
65
660
78.8
115 (4)
171
A-411.080
80
1010
111
170 (6)
259
A-411.100
100
20
1710
175
505
A-411.125
125
2780
254
230 (8)
1105
A-411.150
150
4000
350
285 (10)
1590
A-411.200
200
7700
520
570 (20)
4040
A-411.300
300
15500
860
850 (30)
12000
气源
工作压力
80磅/平方英寸（550千帕），标称值
空气质量
清洁（过滤达1.0微米或更佳）ISO 8573‑1 级别1
无油 - ISO 8573‑1 级别1
干燥（-15°C露点） - ISO 8573‑1 级别3
其他
导轨表面平面度
< 1微米 / 300 毫米
标称悬浮高度
10 - 15 微米
材料
硬膜铝 ，不锈钢紧固件
推荐导轨材料
导轨由客户提供。
花岗岩、硬膜铝、不锈钢、陶瓷、镀镍钢、镀镍铸铁
空气轴承类型
离散孔

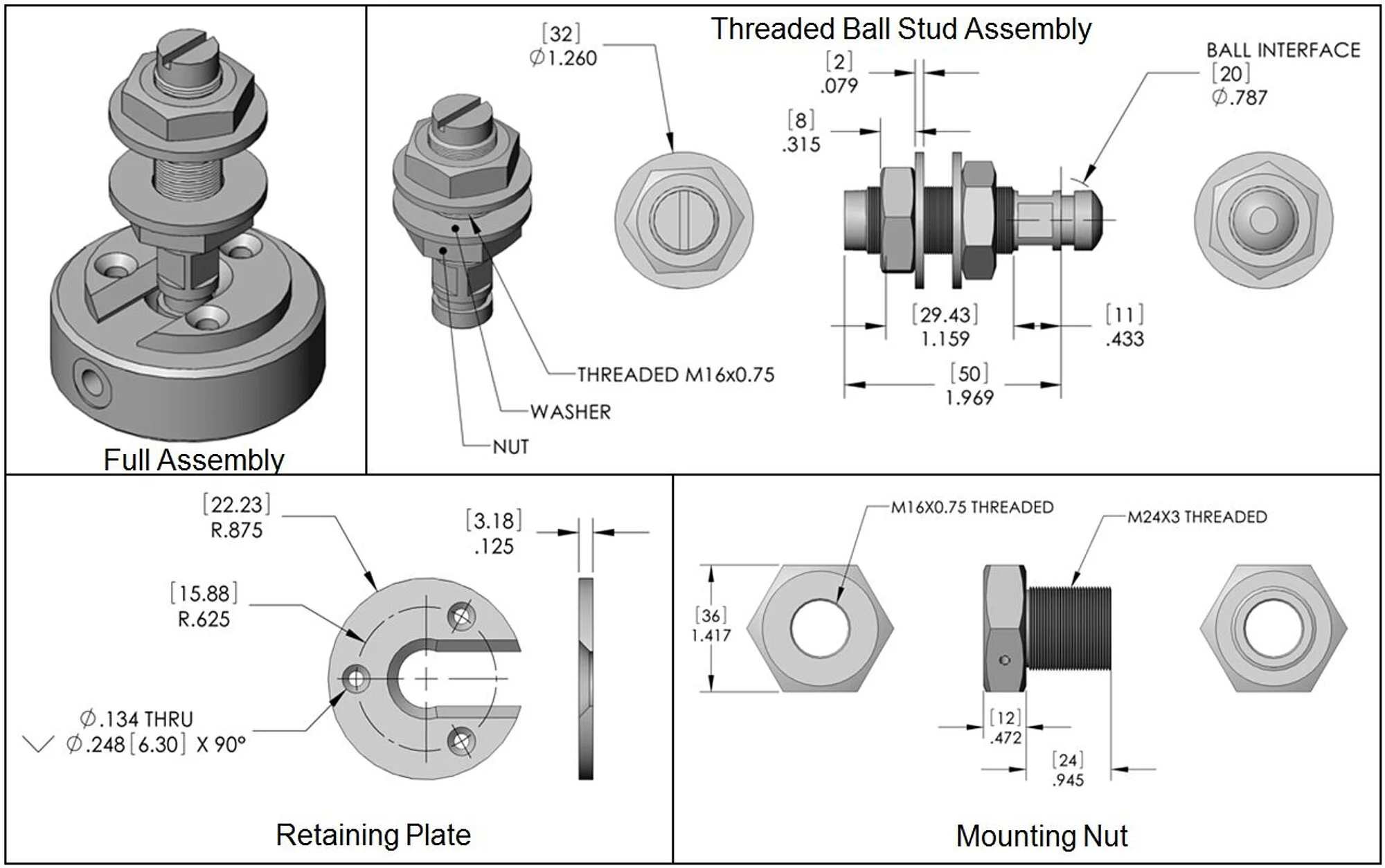

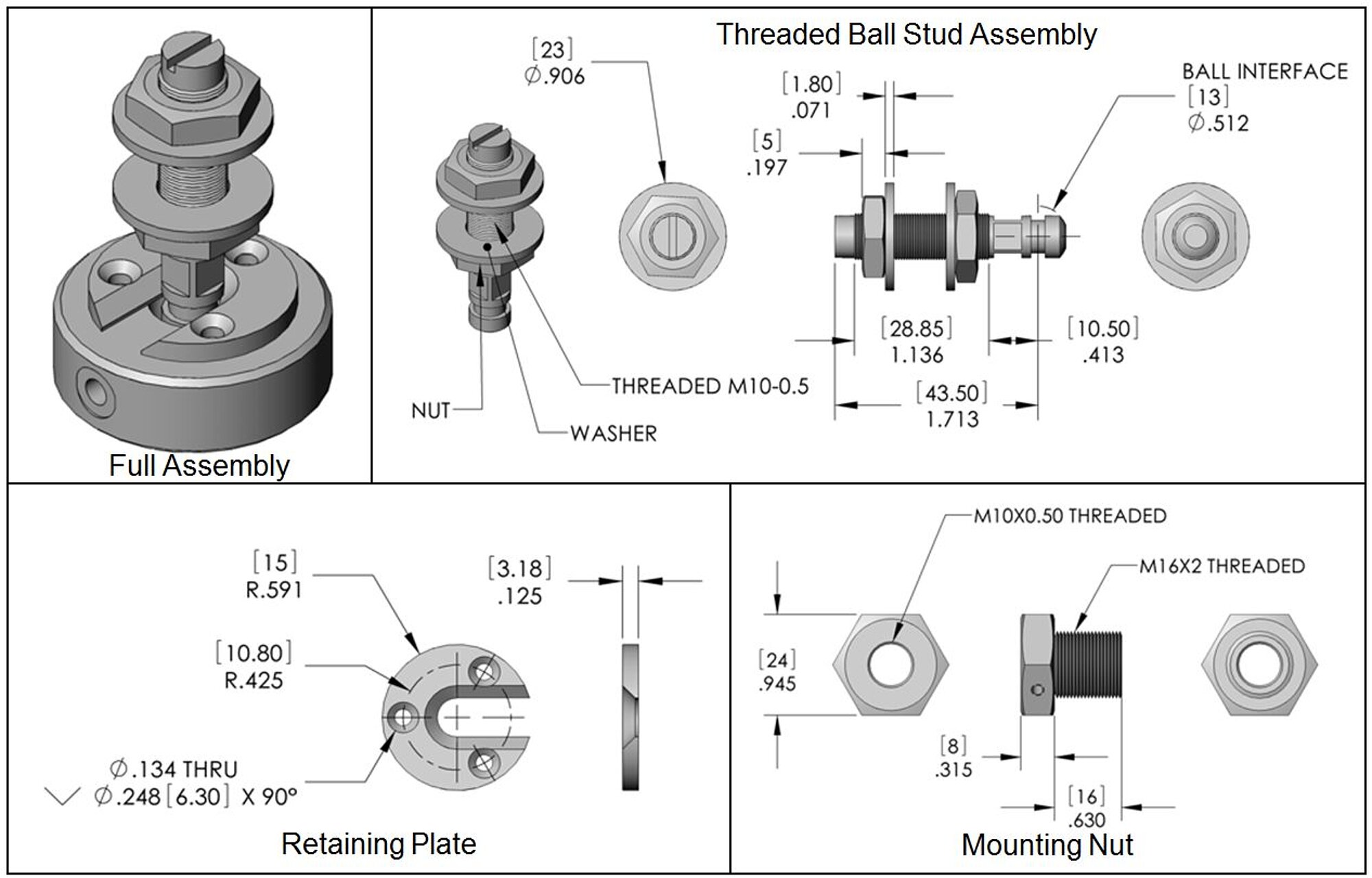

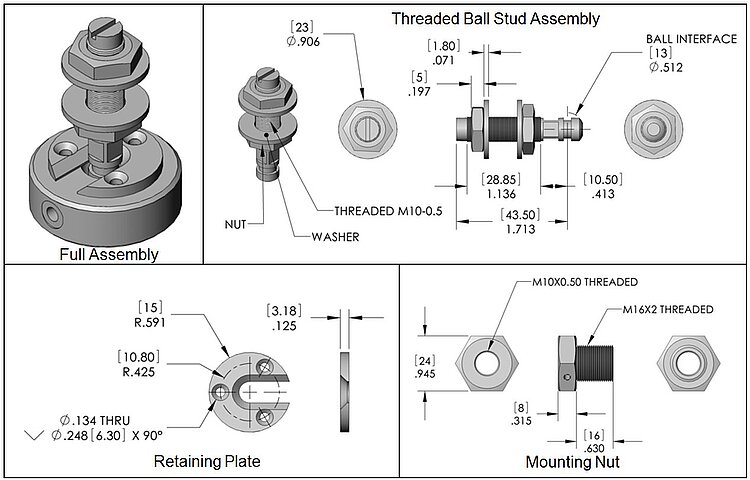

安装硬件（单独订购）
描述
球形接口直径
A-412.013S
螺纹球头销总成
A-412.013N
安装螺母
A-412.013P
挡板
A-412.020S
A-412.020N
A-412.020P
Datasheet A-41x
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
通过电子邮件或电话从当地PI销售工程师处快速获取解答。
具有纳米级精度且无摩擦的多轴运动
