在有限的安装空间内快速、精确且可靠:单轴和双轴超声波压电定位系统

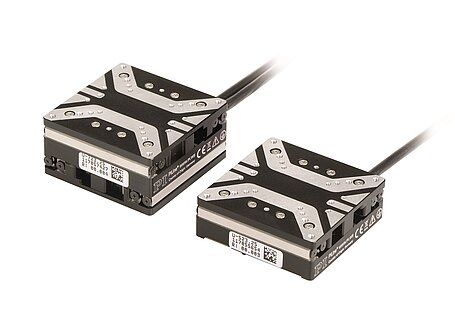

在非常小的安装空间内快速、精确且可靠:薄型单轴和双轴超声波压电陶瓷定位平台(来源:PI)
PI (Physik Instrumente)正在扩展已建立的PILine®系列用于这些任务,并提供两个带超声波压电驱动器的新定位平台:非常紧凑的U-523线性平台,长度和宽度仅为42毫米,高度为14毫米,及U-723 XY位移平台,尽管有一个附加轴,高仅7毫米。这可以减少安装空间,降低安装和对准的机械作用及在XY方向上定位的获取成本。
两种型号轴的行程均为22毫米,驱动力为2牛。在闭环操作中,负载精确定位到5牛,速度可达200毫米/秒;最小位移为0.1微米。非接触式光学线性编码器直接在平台上检测位置。测量不受非线性度、机械游隙或弹性形变的影响。因为保持架可以移动,所以滚子保持架的集成防蠕动系统能提高可靠性和使用寿命。
超声波压电电机的功能原理还可确保驱动器在关闭时自锁,从而不消耗能量,不发热,保持位置的机械稳定性。蓄电池驱动或热敏型的低占空比应用可得益于这些特点。
来自C-867系列的运动控制器用于控制新的PILine定位平台。
有关更多信息,请参阅:
PI简介
PI总部位于德国卡尔斯鲁厄,专注于工业自动化、光子学、半导体、显微镜和生命科学等细分市场,致力于高精度定位技术和压电陶瓷应用的市场与技术发展。四十多年来,PI与全球客户密切合作,不断地在技术上寻求可行的突破。 各种驱动技术、内部开发的传感器技术、电子和控制技术为此提供了基础。 PI产品组合范围广泛,从组件到子系统,再到定制的完整解决方案。PI在全球范围内运营,在欧洲、北美和亚洲拥有9个生产基地以及16个销售与服务子公司。
