用于对动态和线性度要求较高的应用:小型高速偏摆台

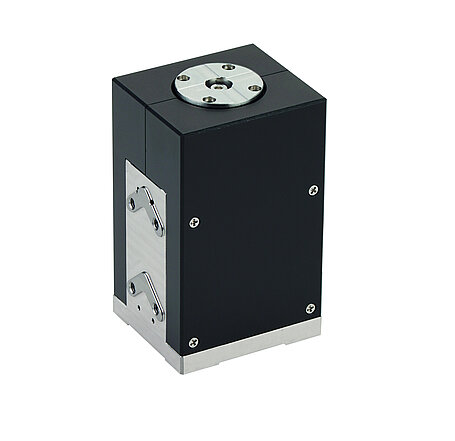

偏摆镜系统可快速精确地控制应用中的激光束,例如扫描显微镜或激光物料加工和激光雕刻。其设计紧凑,提供高动态和线性度,同时还具有稳定时间短的特点。PI (Physik Instrumente)开发了压电陶瓷S-335偏摆台,适用于偏摆角最高35 毫弧度、光偏角最高70 毫弧度且动态要求高的应用。

并联运动设计在一个公共平台上运行两条正交偏摆轴,从而确保每个轴具有相同性能。柔性铰链的独特设计实现了无摩擦运动、高刚性、和超过100 Hz的工作频率。最小步进角为1 微弧度。集成应变仪确保0.05%的高线性度和0.5微弧度的重复精度(每种情况下均为单向)。

紧凑、稳健、耐用

偏摆台表面采用34.5*34.5毫米,高度56.5毫米设计,结构非常紧凑,应用仅需很小空间。PICMA®压电陶瓷促动器采用全瓷绝缘,因而相比传统非陶瓷绝缘促动器,性能更优异,使用寿命更长。整体式压电陶瓷块可防潮、防泄漏电流增大,因此即使在极端环境下也能实现高运动周期。相比电动驱动器,无旋转部件也无摩擦。因此,压电陶瓷促动器无空回、免维护、无磨损。数字多通道E-727压电陶瓷控制器适合控制。在启动过程中,偏摆台通过ID芯片向控制器验证身份,随后自动加载适用操作参数。还可以选择为偏摆台配备偏摆镜(适合直径最大25.4毫米的偏摆镜)。

关于S-335的更多信息:

S-335高速偏摆台
