X-射线全息摄影和断层扫描实验站

用于相干应用的光束线P10充分受益于德国汉堡DESY研究中心PETRA III X-射线光源的超高亮度。相干同步辐射的通量超过基于储存环的现有光源提供的通量。P10在中到硬X-射线区间(5千电子伏至2万5千电子伏)工作。

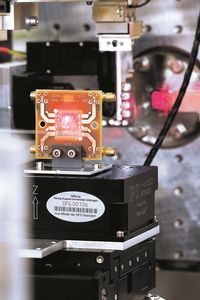

德国哥廷根X-射线物理研究所负责运行光束线P10上的X-射线全息摄影实验站,其主要研究目标是生物大分子的结构、集体动力学、自组装和相互作用。一种基于X-射线波导光学的特殊方法可实现X-射线的高度定位传递以及用于全息成像的准点光源。这样,小至10纳米的光斑尺寸得以实现,目前这种X-射线纳米光束可用于空间分辨衍射或作为全息成像的准点光源。

以纳米级重复性进行扫描

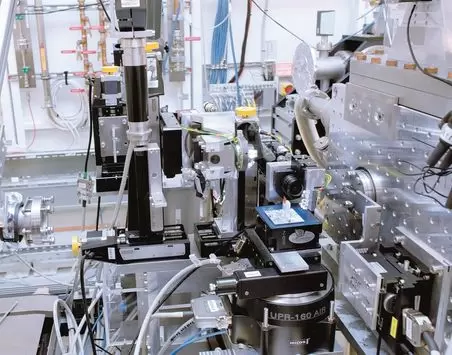

PI提供了电动样本定位装置。配备步进电机的XYZ线性轴堆叠系统用于对准X-射线束中的转动轴,以及波导与样本之间的距离变化。在其上方,使用360度高精度空气轴承转台进行断层扫描。在此基础上,采用在长达400微米行程中实现超精细定位的高分辨率XYZ压电平台来精确调整旋转中心的样本,同时确保超高精度的XYZ扫描。

这样,通过扫描100微米×100微米的区域即可实现了对活细胞的运行中测量。数字压电控制器内的特殊线性化软件能够实现纳米范围内的跟踪重复精度。
