组装技术

整个生产流程于一处完成

组装技术的流程涵盖从陶瓷盘的胶合和连接到为实现最小几何公差进行的研磨和抛光等机械精整再到触点的焊接。无论是单个压电陶瓷元件的进一步加工,还是完整促动器模块的生产制造,PI Ceramic都具备必要的技术,可在最短的时间、以最高的质量满足客户的定制需求。

单个元件

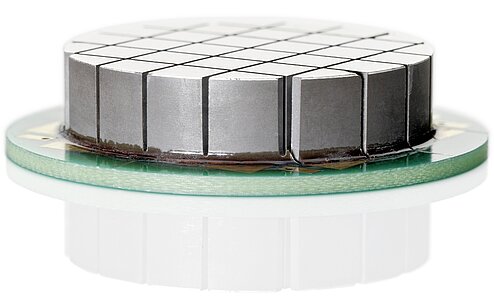

单个压电陶瓷元件胶合至膜或金属盘上之后可应用于传感器或泵。压电陶瓷零件的胶合是整个过程中的一个关键步骤,对成品的总谐振频率和稳定性等特性具有决定性影响。 连续生产中,连接和粘合过程由全自动化设备完成。复杂特殊的设计中采用专门开发的配料和定位系统,以确保胶粘剂层的平整度和高质量。胶粘剂的选择和养护条件根据不同产品及其材料属性进行了优化。

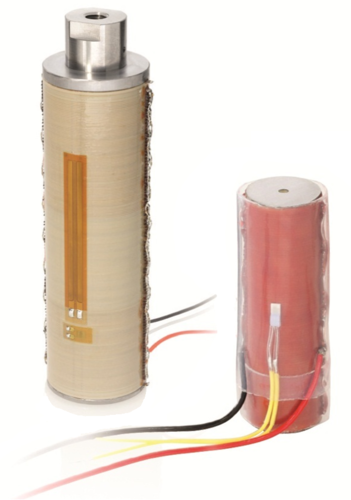

将压电陶瓷元件胶合至堆叠型促动器之上

为了实现更大位移,堆叠型促动器之上可堆叠并胶合几个压电陶瓷盘或压电陶瓷板等压电陶瓷元件,然后装上接触电极,涂抹聚合物材料制成的外部绝缘层。 压电陶瓷促动器的标准触点为100mm的绞线或焊接点。对于各压电陶瓷元件,根据AWG标准使用不同的电线。外部焊接导丝用于所有陶瓷层的并联工作。 压电陶瓷促动器上可根据需要安装传感器来测量位移、实现纳米精度的重复定位。促动器还可配备温度传感器以进行过热保护。 为了实现促动器的机械耦合,可安装专用尾端件(尖端和基座),尾端件可由金属、陶瓷、玻璃或蓝宝石等制成,外形低矮或呈球形。此外,特殊用途的尾端件可以根据要求生产。 在半导体工业和医学工程的应用中,堆叠型促动器已经证明了其高可靠性。PI Ceramic可提供以下标准产品: >> PICA Stack,Power和Thru促动器 >> PICA Shear促动器 在一定生产制造限制范围内,>>弯曲元件 可由压电陶瓷盘和压电陶瓷板制成,其结构可为串联或并联结构,形状为圆形或方形。

集成组件和增值设计

由于将压电陶瓷集成入客户产品可能非常复杂,PI Ceramic还提供了包括元件的单个电气接触以及来件粘合或铸造等在内的完整解决方案,可直接集成到客户应用之中。加速的生产流程、缩短的交货时间为客户实现了真正的增值。 这些分总成 的总装是在洁净的室内条件下完成的。PI Ceramic还在短时间内为客制化中小型系列制造了传感器零件、促动器和促动器模块。 顶尖的制造工艺可实现向大型系列安全且经济合算的转移。除了提供零件之外,PI Ceramic还可以根据需求承接安装和采购业务

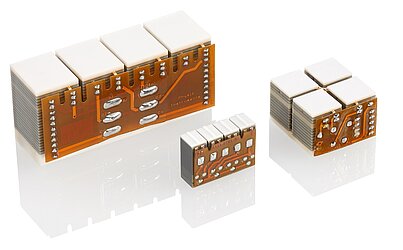

压电电机用促动器模块

PI Ceramic生产的压电陶瓷是Physik Instrumente(PI)压电马达的驱动元件。压电马达可利用压电陶瓷促动器的特征实现较大行程。拥有专利的>> PiezoWalk®步进驱动器的生产制造全部在PI Ceramic完成,其由纵向、剪切和弯曲元件以及相应触点构成,设计十分复杂。

零件或集成组件?

了解更多关于压电陶瓷元件集成入客户产品中的信息:PI Ceramic拥有最高水平的技术知识,是您值得信赖的合作伙伴: >>客制化的原始设备制造商解决方案

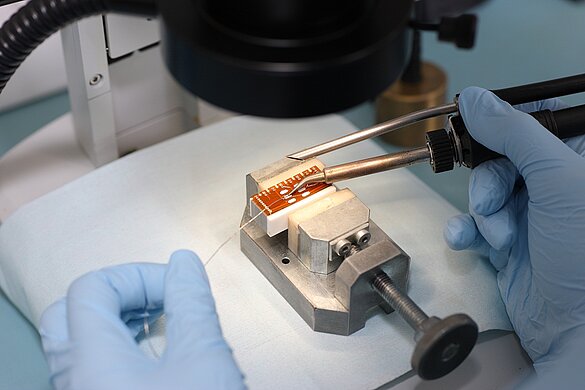

特殊电气连接和焊接工艺

压电陶瓷放大器的连接器可根据客户需求进行连接。带印刷电路板或柔性板的零件也可进行组装。带连接线的现成的压电陶瓷零件是由接受过专门培训的人员通过手工焊接过程制造。我们还拥有最新款的自动焊接机,可在小型零件上进行焊接或进行较大规模的生产运行。
