L-239 高负载线性促动器

带有直流或步进电机的动态、高分辨率精密驱动器

高驱动力高达300N
行程范围52mm (2")
最小位移0.1µm
速度达50mm/s
带预载的低摩擦滚珠丝杠

报价/订购

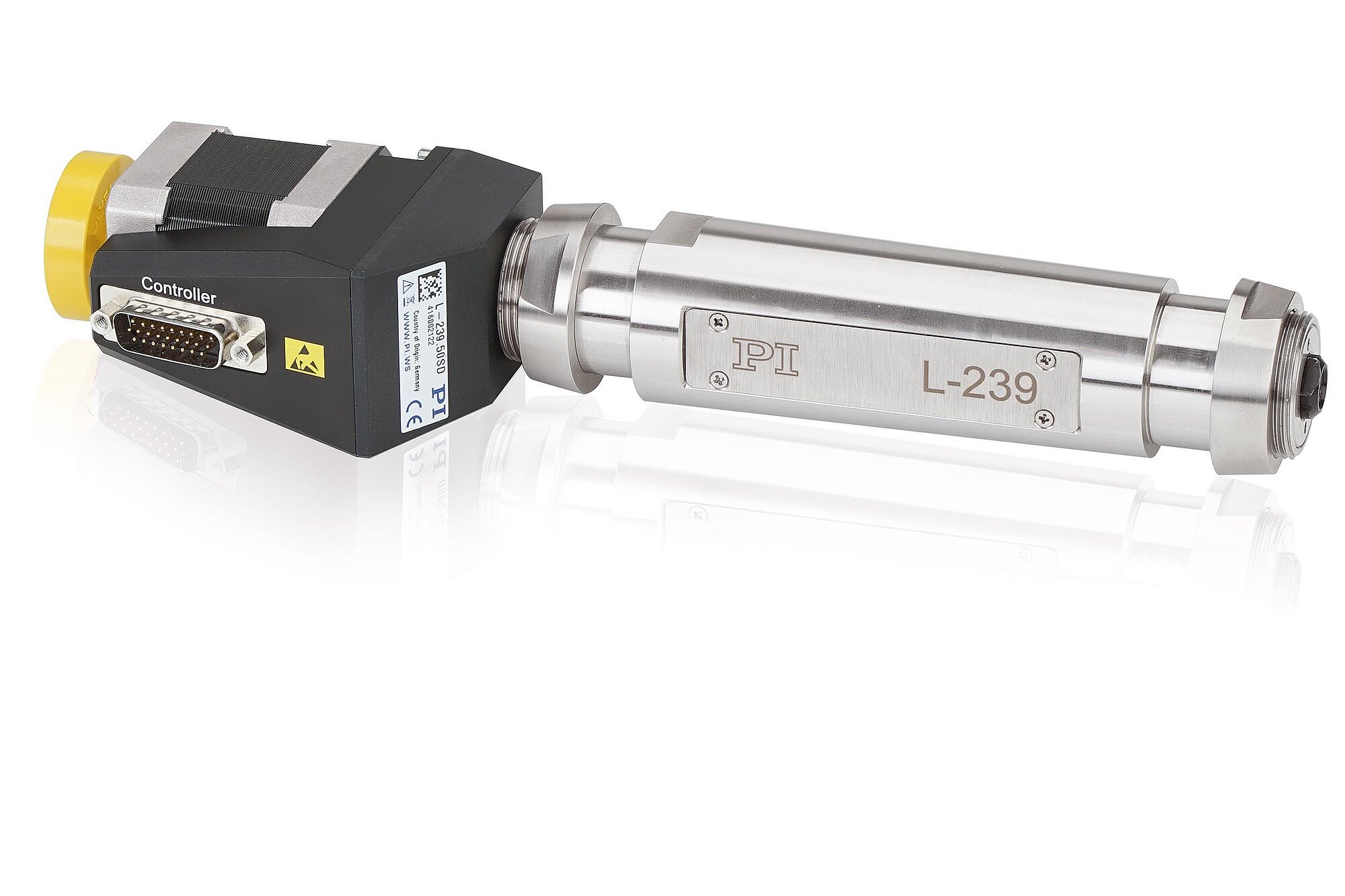

L-239.50SD

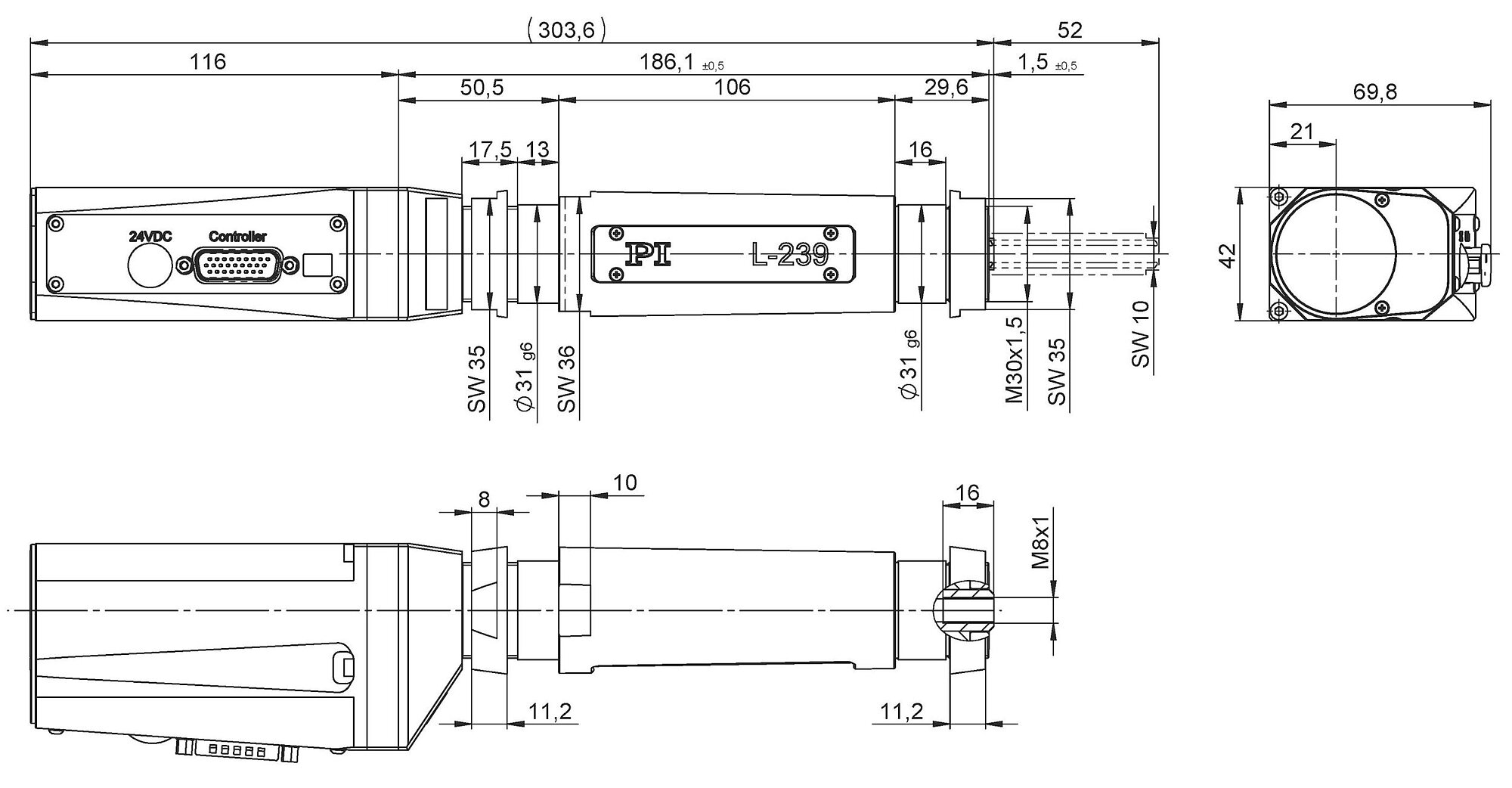

L-239.03x232，尺寸单位为mm。请注意，在图中使用逗号而非小数点。

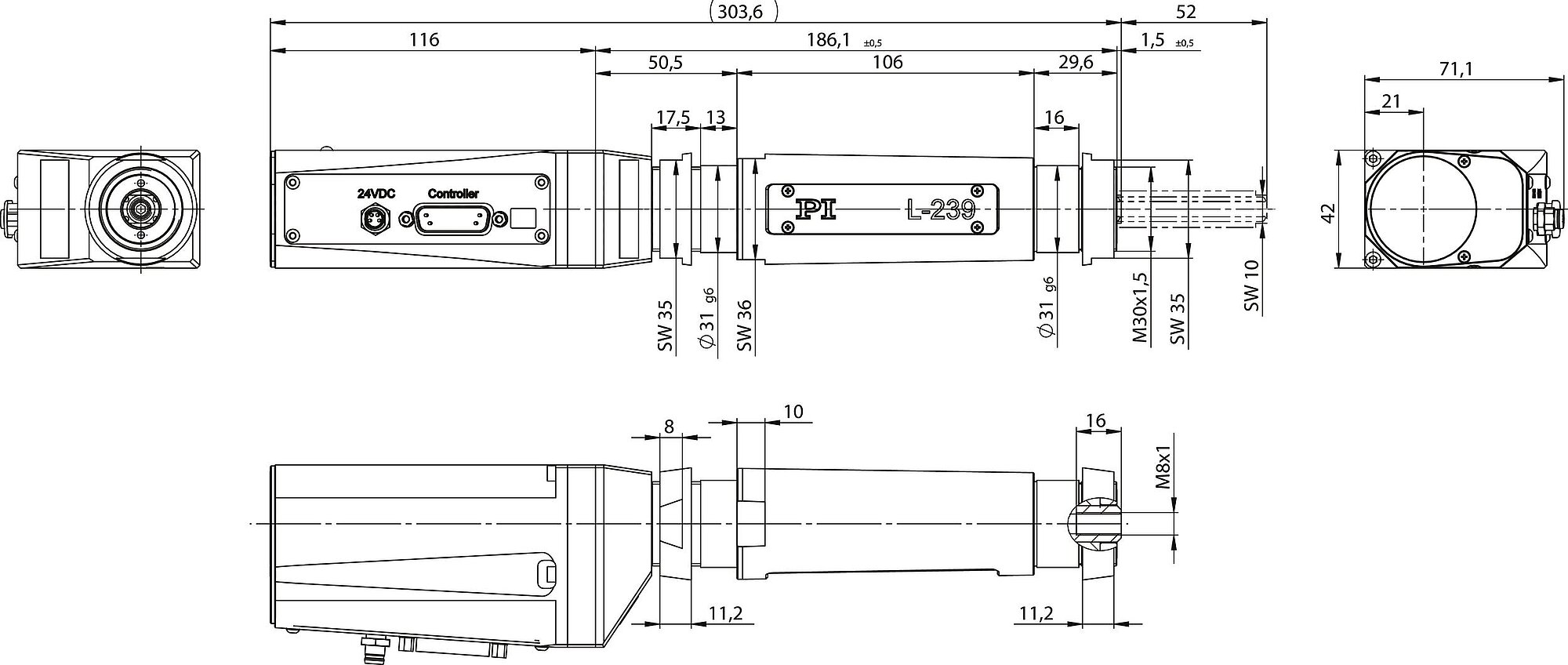

L-239.50AD，尺寸单位为mm。请注意，在图中使用逗号而非小数点。

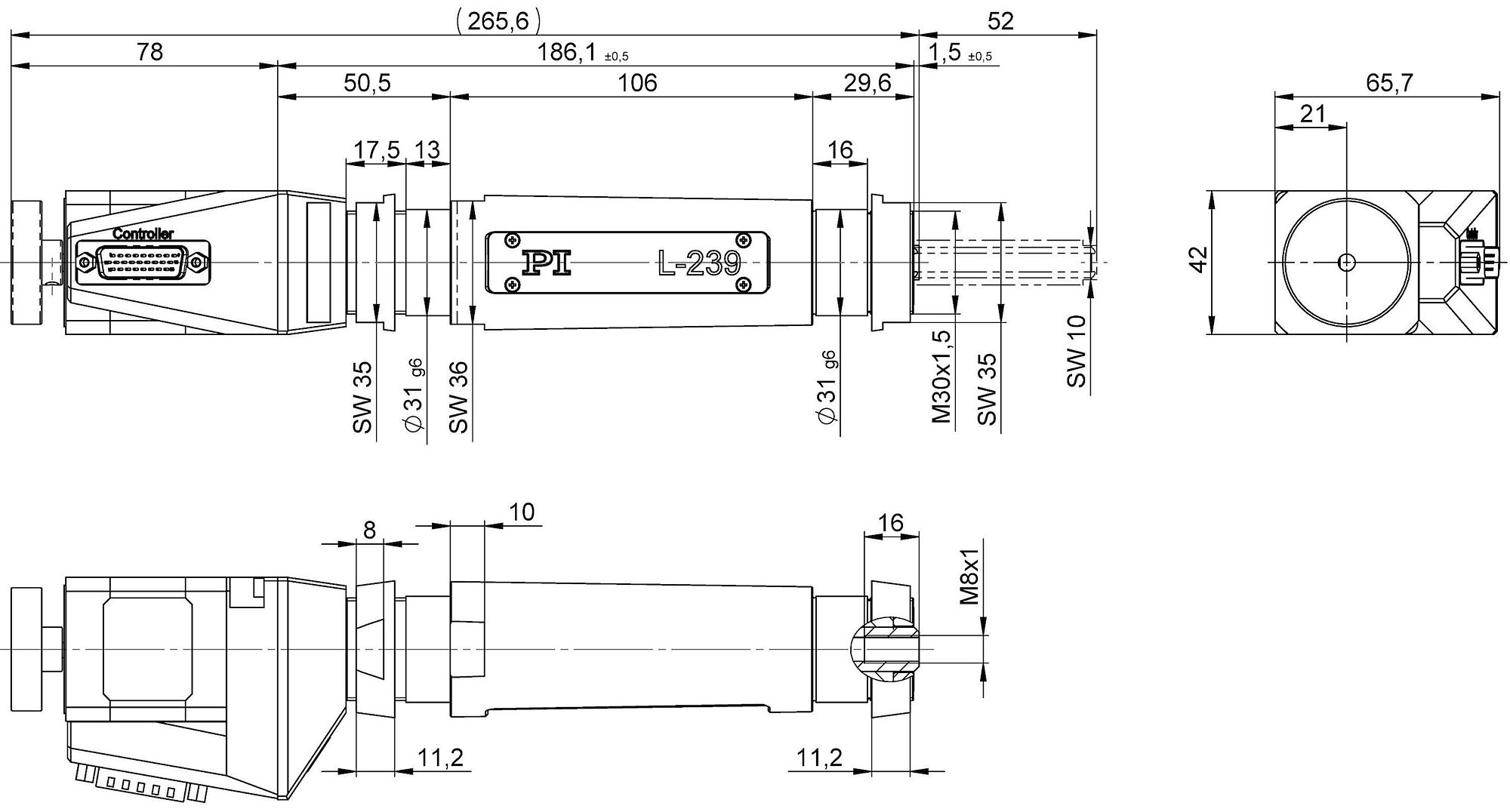

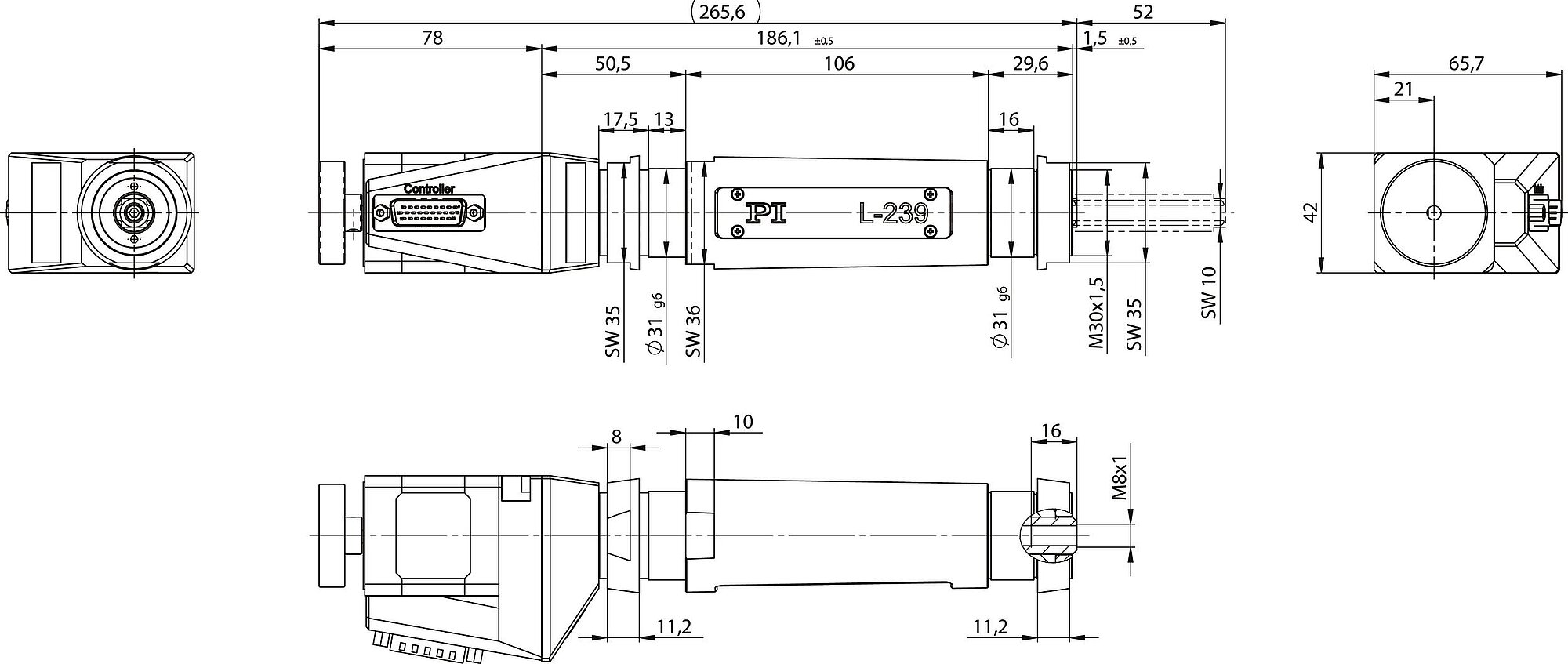

L-239.50SD，尺寸单位为mm。请注意，在图中使用逗号而非小数点。

产品概述

高分辨率高负载线性促动器。步进电机可实现高转矩。高动态性闭环直流电机和无刷直流电机实现高速度。针对工业环境的耐用设计。

高品质零部件

研磨滚珠丝杠可实现高速度
低摩擦输出轴轴承可承受高达100N的侧向力
不可旋转端件可实现均匀运动，防止接触点处产生摆动、力矩和磨损
非接触式限位开关可保护机械部件，方向感应参考点开关可简化自动化任务
可按需选配，需额外收费：驱动力提升至1000N。

应用领域

研究。自动化。光学对准。

转到规格报价/订购

该内容仅在平板电脑或桌面型设备上可见。

选择行程范围：

运动	L-239.033232	L-239.035232	L-239.50AD	L-239.50SD	公差
主动轴	X	X	X	X
X向的行程	52 mm	52 mm	52 mm	52 mm
X向的最大速度，空载	50 mm/s	50 mm/s	50 mm/s	25 mm/s
定位	L-239.033232	L-239.035232	L-239.50AD	L-239.50SD	公差
X向的最小位移	0.2 µm	0.2 µm	0.2 µm	0.1 µm	typ.
X向的单向重复精度	± 0.1 µm	± 0.1 µm	± 0.1 µm	± 0.05 µm	typ.
X向的双向重复精度	2 µm	2 µm	2 µm	2 µm	typ.
参考点开关	霍尔效应，常闭触点，5V，NPN	霍尔效应，常闭触点，5V，NPN	霍尔效应，常闭触点，5V，TTL	霍尔效应，常闭触点，5V，NPN
限位开关	霍尔效应，常闭触点，5V，NPN	霍尔效应，常闭触点，5V，NPN	霍尔效应，常闭触点，5V，TTL	霍尔效应，常闭触点，5V，NPN
集成传感器	增量式旋转编码器	增量式旋转编码器	增量式旋转编码器	—
传感器信号	A/B正交，RS-422	A/B正交，RS-422	A/B正交，RS-422	—
传感器分辨率	20000 步/圈	20000 步/圈	20000 步/圈	—
驱动性能	L-239.033232	L-239.035232	L-239.50AD	L-239.50SD	公差
驱动类型	直流电机	无刷直流电机	带ActiveDrive的直流电机	两相步进电机
标称电压	24 V	24 V	24 V	24 V
电机分辨率	—	—	—	200 全步/转
X向的正向运动的驱动力	300 N	300 N	300 N	300 N	typ.
X向的负向运动的驱动力	300 N	300 N	300 N	300 N	typ.
机械性能	L-239.033232	L-239.035232	L-239.50AD	L-239.50SD	公差
Y向的允许推力	10 N	10 N	10 N	10 N	max.
X向的保持力，被动	40 N	40 N	40 N	80 N
X向的移动质量，空载	155 g	155 g	155 g	155 g
传动螺杆类型	滚珠丝杠	滚珠丝杠	滚珠丝杠	滚珠丝杠
丝杠螺距	1 mm	1 mm	1 mm	1 mm
导轨	循环滚珠轴承导轨	循环滚珠轴承导轨	循环滚珠轴承导轨	循环滚珠轴承导轨
总质量	1750 g	1750 g	1720 g	1650 g
材料	铝、不锈钢	铝、不锈钢	铝、不锈钢	铝、不锈钢
其他	L-239.033232	L-239.035232	L-239.50AD	L-239.50SD	公差
工作温度范围	5至40 °C	5至40 °C	5至40 °C	5至40 °C
接头	HD D-sub 26（公头）	HD D-sub 26（公头）	D-sub 15（公头）	HD D-sub 26（公头）
电源电压连接器	—	—	M8 4针（公头）	—
推荐控制器/驱动器	C-863 C-885与C-863.20C885 C-884 模块化ACS控制器	C-891 C-885与C-891.11C885 模块化ACS控制器	C-863 C-885与C-863.20C885 C-884	C-663.12 C-885与C-663.12C885 模块化ACS控制器

PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
