N-480 PiezoMike小型线性促动器

N-480 PiezoMike小型线性促动器

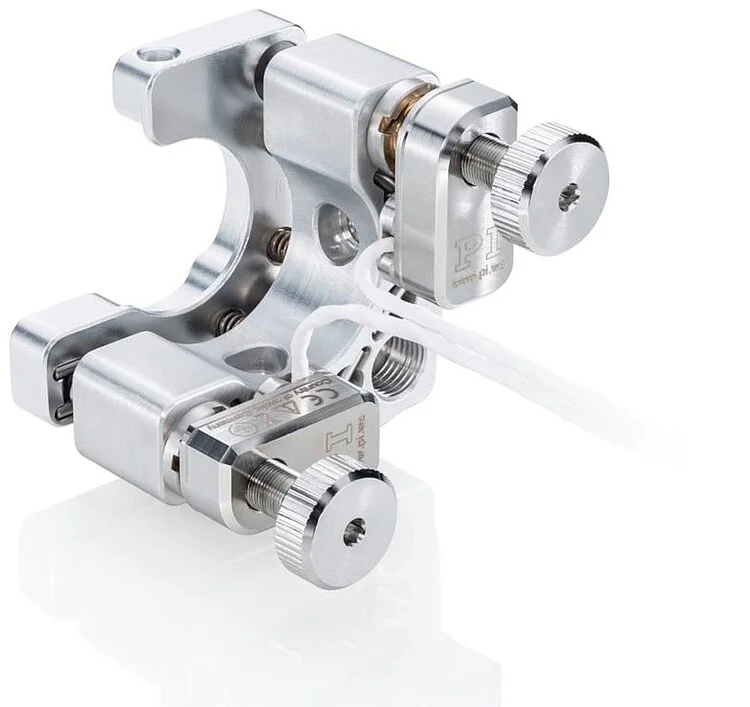

带运动反射镜底座

高稳定性
用于直径为0.5"、1"或2"的光学元件
步长1微弧度
使用寿命>10亿步
真空兼容版本达10^-6百帕

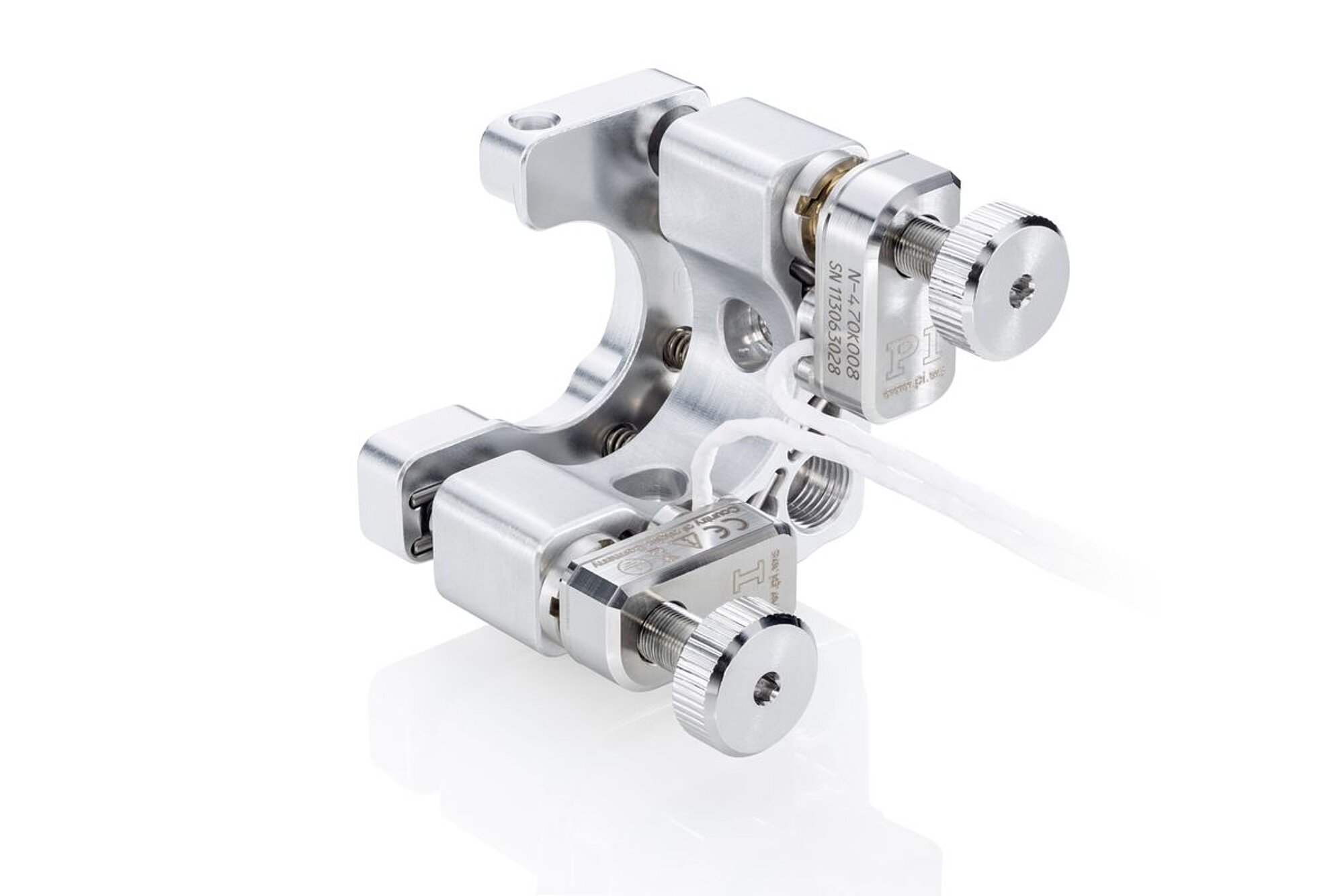

N-480.210RU，用于超高真空的PiezoMike反射镜底座

带PIShift压电陶瓷惯性驱动器的线性螺旋式促动器，可实现高分辨率和稳定定位

外形紧凑、价格便宜的惯性驱动原理（粘-滑）。静止状态下，驱动器自锁，无需电流，不产生热量。其能用最大的力保持住位置

光程的稳定校准。长期定位稳定性：目标位置上的高稳定性，较长时间停机后仍能可靠启动。通过将压电陶瓷促动器与机械螺纹平移结合后实现高保持力和高分辨率。真空兼容型可达10^-6百帕

下载数据表转到规格

数据表

版本/日期

2023-07-13

pdf - 550 KB

版本/日期

2023-07-13

pdf - 555 KB

版本/日期

2018-07-25

pdf - 845 KB

机械特性	N-480.205C0；N-480.205CV / N-480.205CU	N-480.210C0；N-480.210CV / N-480.210CU	N-480.210L0；N-480.210LV / N-480.210LU	N-480.210R0；N-480.210RV / N-480.210RU	单位
机械接口	0.5"光学元件，闭式框架真空版：真空达10^-6百帕超高真空版：真空达10^-9百帕	1"光学元件，闭式框架真空版：真空达10^-6百帕超高真空版：真空达10^-9百帕	1"光学元件，右侧真空版：真空达10^-6百帕超高真空版：真空达10^-9百帕	1"光学元件，左侧真空版：真空达10^-6百帕超高真空版：真空达10^-9百帕
保持力，断电	>100	>100	>100	>100	牛
馈通力（主动）	22	22	22	22	牛

运动和定位	N-480.x05x，N-480.x10x	单位
主动轴	θ_X, θ_Y
偏摆角	±8	°
步长	1	微弧度

机械特性	N-480.220C0；N-480.220CV / N-480.220CU	N-480.220L0；N-480.220LV / N-480.220LU	N-480.220R0；N-480.220RV / N-480.220RU	单位
机械接口	2"光学元件，闭式框架真空版：真空达10^-6百帕超高真空版：真空达10^-9百帕	2"光学元件，右侧真空版：真空达10^-6百帕超高真空版：真空达10^-9百帕	2"光学元件，左侧真空版：真空达10^-6百帕超高真空版：真空达10^-9百帕
保持力，断电	>100	>100	>100	牛
馈通力（主动）	22	22	22	牛

运动和定位	N-480.x20x	单位
主动轴	θ_X, θ_Y
偏摆角	±4	°
步长	0.5	微弧度

驱动特性	N-480	单位
驱动类型	压电惯性驱动
电机电压	80	伏

其他	N-480	单位
工作温度	10 到 40	°C
材料	螺栓：不锈钢支架：铝
电缆长度	2	米
连接器	LEMO典型0秒，3针
推荐控制器	E-872.401

下载数据表转到下载

产品注解

pdf - 463 KB

产品注解

版本/日期

2020-05-20

pdf - 225 KB

English

数据表

版本/日期

2023-07-13

pdf - 550 KB

版本/日期

2023-07-13

pdf - 555 KB

版本/日期

2018-07-25

pdf - 845 KB

文件

版本/日期

2.1.0 2023-09-29

pdf - 2 MB

版本/日期

2.1.0 2023-09-29

pdf - 2 MB

文件

N-45x / N-47x / N-48x PiezoMike线性促动器

版本/日期

1.1.0 03/2020

pdf - 1 MB

版本/日期

1.1.0 03/2020

pdf - 1 MB

3D模型

zip - 7 MB

转到报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

N-480.205C0

带PiezoMike驱动器的运动反射镜底座，闭式框架，用于1/2英寸光学元件

添加至报价单从报价单移除

N-480.205CU

带PiezoMike驱动器的运动反射镜底座，闭式框架，用于1/2英寸光学元件, 真空兼容至10^-9百帕

添加至报价单从报价单移除

N-480.205CV

带PiezoMike驱动器的运动反射镜底座，闭式框架，用于1/2英寸光学元件, 真空兼容至10^-6百帕

添加至报价单从报价单移除

N-480.210C0

带PiezoMike驱动器的运动反射镜底座，闭式框架，用于1英寸光学元件

添加至报价单从报价单移除

N-480.210CU

带PiezoMike驱动器的运动反射镜底座，闭式框架，用于1英寸光学元件, 真空兼容至10^-9百帕

添加至报价单从报价单移除

N-480.210CV

带PiezoMike驱动器的运动反射镜底座，闭式框架，用于1英寸光学元件, 真空兼容至10^-6百帕

添加至报价单从报价单移除

N-480.210L0

带PiezoMike驱动器的运动反射镜底座，左侧开式边缘，用于1英寸光学元件

添加至报价单从报价单移除

N-480.210LU

带PiezoMike驱动器的运动反射镜底座，左侧开式边缘，用于1英寸光学元件, 真空兼容至10^-9百帕

添加至报价单从报价单移除

N-480.210LV

带PiezoMike驱动器的运动反射镜底座，左侧开式边缘，用于1英寸光学元件, 真空兼容至10^-6百帕

添加至报价单从报价单移除

N-480.210R0

带PiezoMike驱动器的运动反射镜底座，右侧开式边缘，用于1英寸光学元件

添加至报价单从报价单移除

N-480.210RU

带PiezoMike驱动器的运动反射镜底座，右侧开式边缘，用于1英寸光学元件, 真空兼容至10^-9百帕

添加至报价单从报价单移除

N-480.210RV

带PiezoMike驱动器的运动反射镜底座，右侧开式边缘，用于1英寸光学元件, 真空兼容至10^-6百帕

添加至报价单从报价单移除

N-480.220C0

带PiezoMike驱动器的运动反射镜底座，闭式框架，用于2英寸光学元件

添加至报价单从报价单移除

N-480.220CU

带PiezoMike驱动器的运动反射镜底座，闭式框架，用于2英寸光学元件, 真空兼容至10^-9百帕

添加至报价单从报价单移除

N-480.220CV

带PiezoMike驱动器的运动反射镜底座，闭式框架，用于2英寸光学元件, 真空兼容至10^-6百帕

添加至报价单从报价单移除

N-480.220L0

带PiezoMike驱动器的运动反射镜底座，左侧开式边缘，用于2英寸光学元件

添加至报价单从报价单移除

N-480.220LU

带PiezoMike驱动器的运动反射镜底座，左侧开式边缘，用于2英寸光学元件, 真空兼容至10^-9百帕

添加至报价单从报价单移除

N-480.220LV

带PiezoMike驱动器的运动反射镜底座，左侧开式边缘，用于2英寸光学元件, 真空兼容至10^-6百帕

添加至报价单从报价单移除

N-480.220R0

带PiezoMike驱动器的运动反射镜底座，右侧开式边缘，用于2英寸光学元件

添加至报价单从报价单移除

N-480.220RU

带PiezoMike驱动器的运动反射镜底座，右侧开式边缘，用于2英寸光学元件, 真空兼容至10^-9百帕

添加至报价单从报价单移除

N-480.220RV

带PiezoMike驱动器的运动反射镜底座，右侧开式边缘，用于2英寸光学元件, 真空兼容至10^-6百帕

添加至报价单从报价单移除

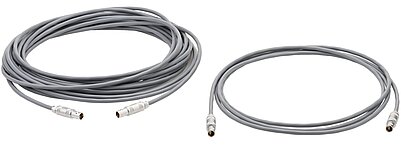

N-400.A02

延伸电缆，LEMO连接器3针至LEMO连接器3针，2米

添加至报价单从报价单移除

N-400.A05

延伸电缆，LEMO连接器3针至LEMO连接器3针，5米

添加至报价单从报价单移除

N-400.A08

延伸电缆，LEMO连接器3针至LEMO连接器3针，8米

添加至报价单从报价单移除

N-400.A12

延伸电缆，LEMO连接器3针至LEMO连接器3针，12米

添加至报价单从报价单移除

N-400.ALM

Adapter，LEMO3针至小型DIN

添加至报价单从报价单移除

N-400.ALM

Adapter，小型DIN至LEMO3针

添加至报价单从报价单移除
