线性平台带研磨精密丝杠，可确保平稳运行。再循环滚珠轴承和应力消除铝基座相结合可确保优良的性能参数。
非接触式光学限位开关。位于行程中点带方向感应的非接触式光学参考点开关。电机轴上带集成式旋转编码器（带直流伺服电机的变型）。
再循环滚珠轴承经过认真组装后，具有高负载能力、长使用寿命、使用免保养和高导向精度等多种特点。平台的移动部件由在两个导轨上移动的四个预加载线性球形轴承支持。每个轴承单元由两个独立的循环滚珠轴承组成。
精密微装配. 研究. 自动化.
L-406.x0DD10
L-406.x0DG10
L-406.x0SD00
单位
公差

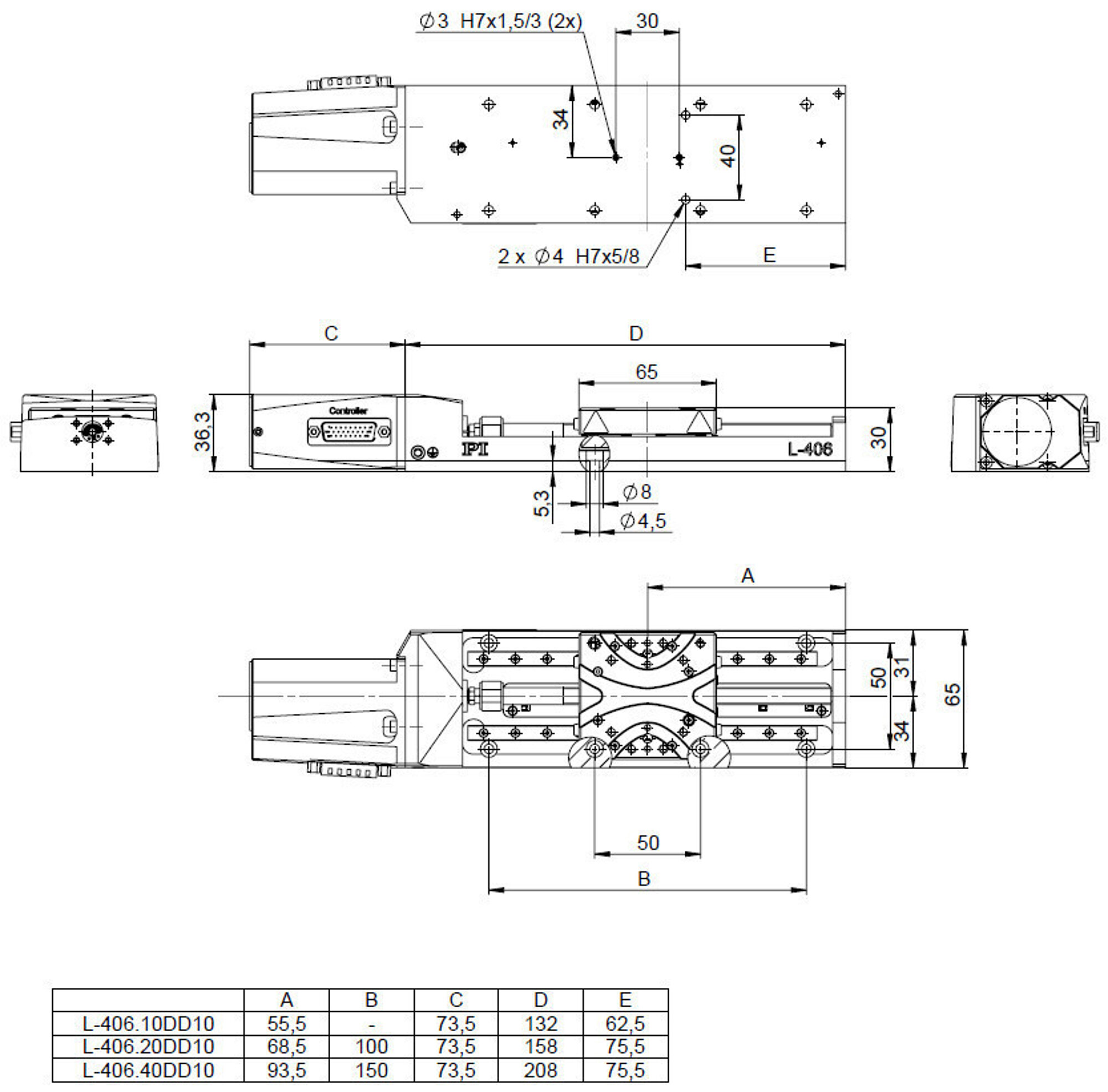

带直流电机和旋转编码器的线性平台

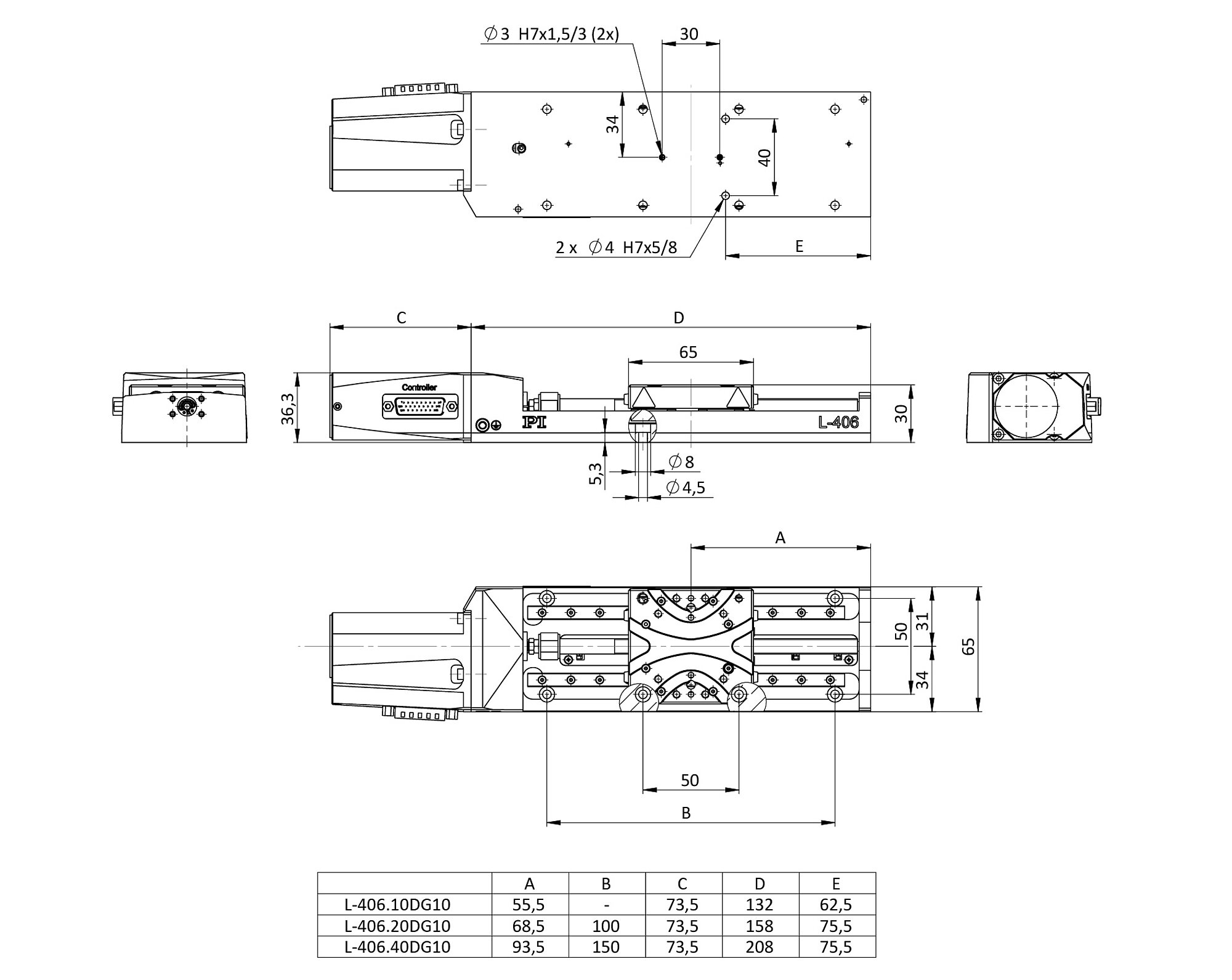

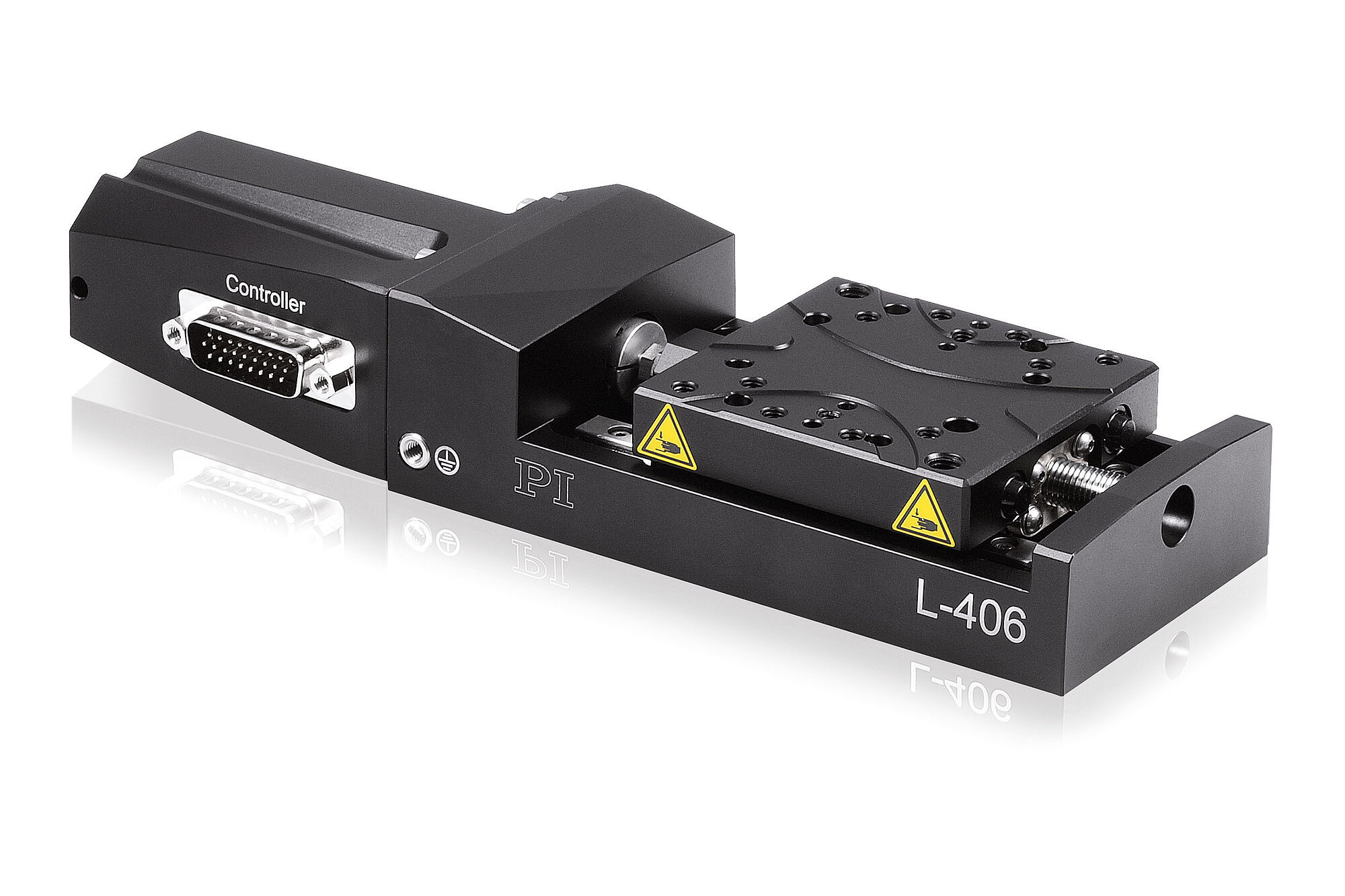

带直流齿轮电机和旋转编码器的线性平台

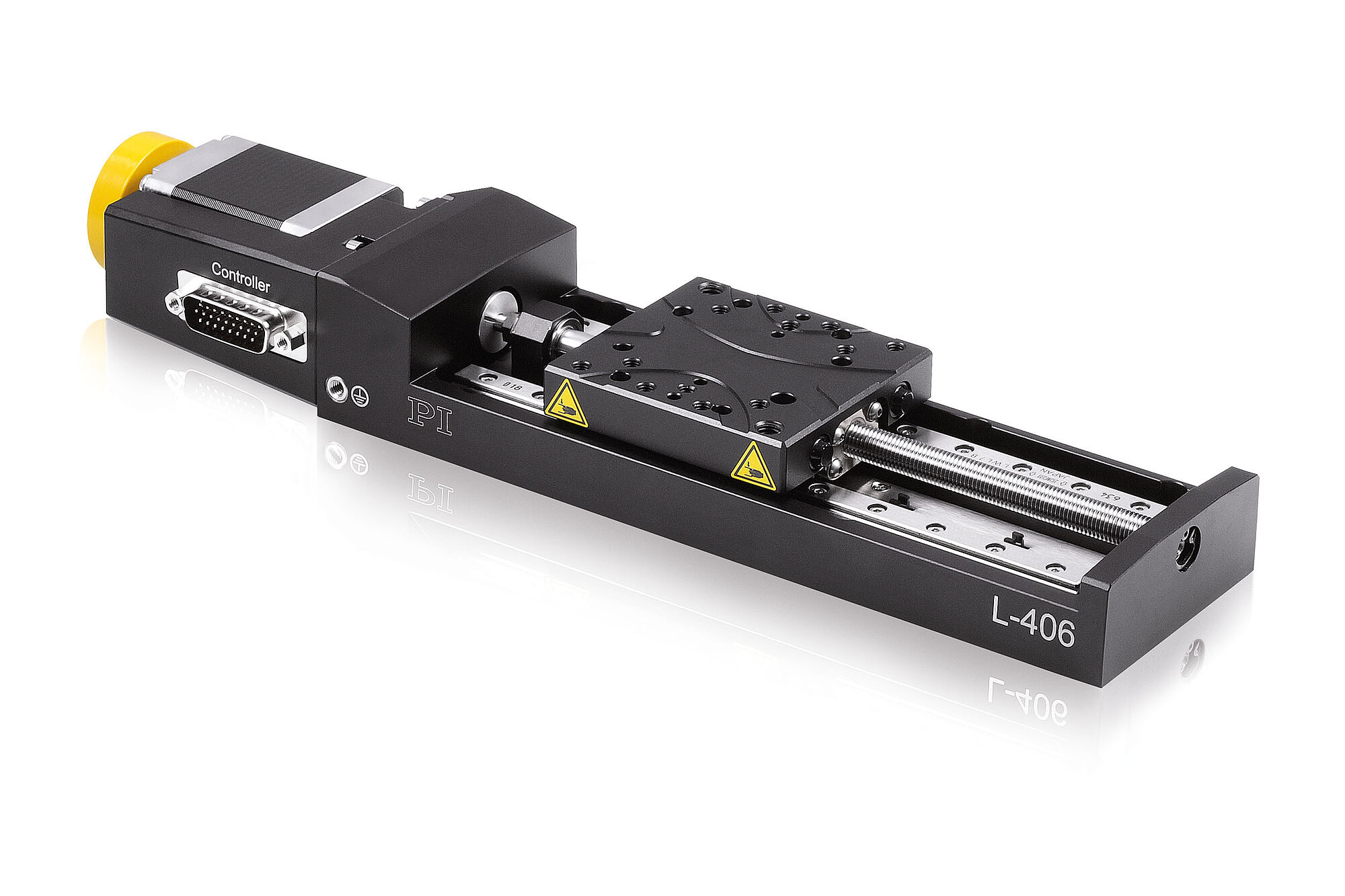

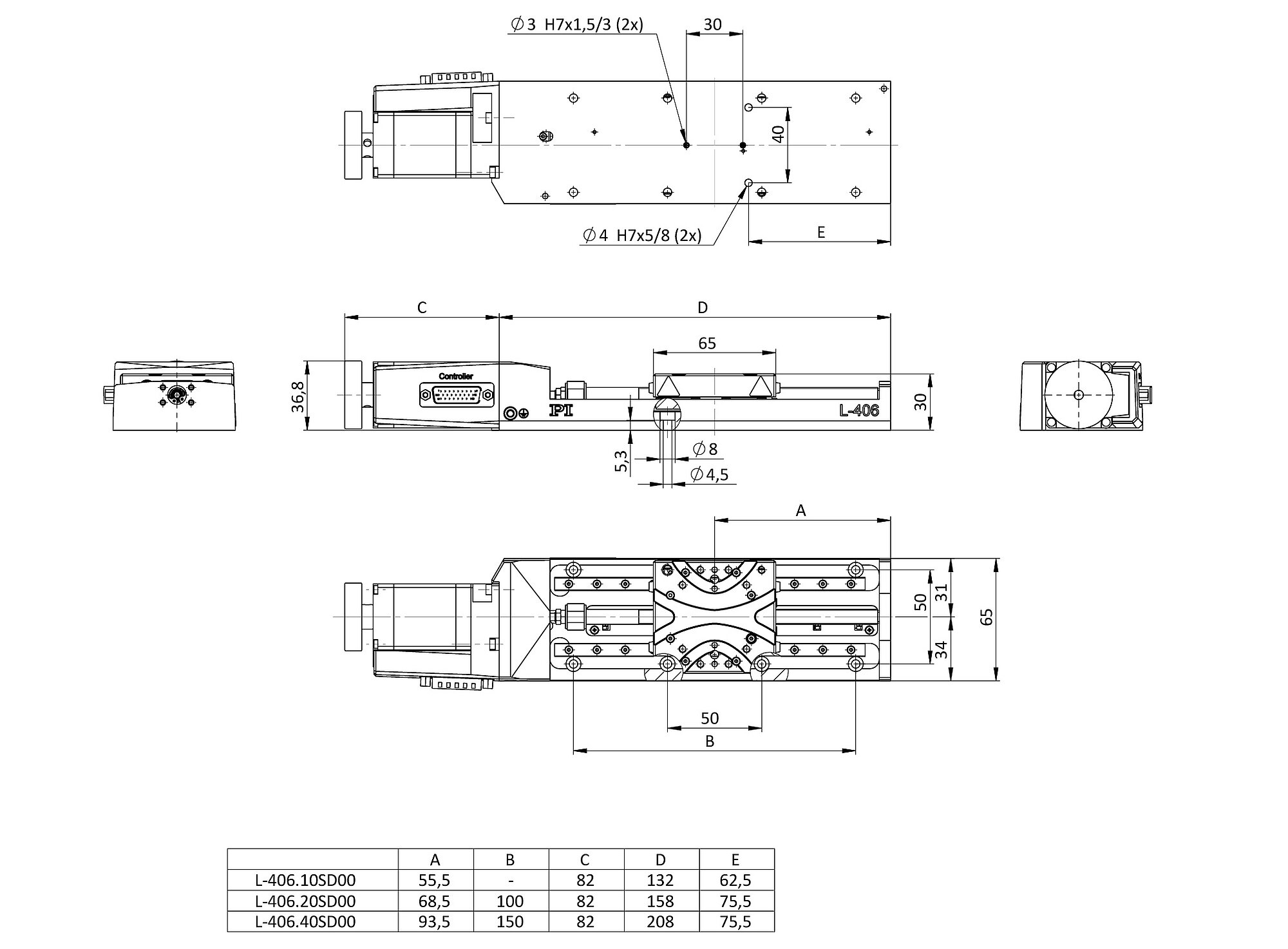

带步进电机的线性平台
主动轴
X
运动和定位
行程
26 / 52 / 102
毫米
集成传感器
旋转编码器
–
传感器分辨率 旋转编码器
4096
2048
步/圈
设计分辨率
0.244
0.0165
5（全步）
微米
最小位移
0.5
0.2
典型值
单向重复精度
双向重复性
±5
螺距/偏转角
±70 / ±90 / ±100
微弧度
直线度/平面度
±2 / ±4 / ±6
最大速度
20
3
毫米/秒
最大
参考和限位开关
叉式光电传感器，常闭触点，5伏，NPN
机械特性
导向类型
循环滚珠轴承导轨
传动螺杆类型
丝杠
丝杠螺距
1
齿轮速比
2401:81
负载容量
100
牛
推拉力
15
50
允许侧向力
自锁
θX、θY、θZ向上的允许力矩
7.5
牛米
驱动特性
电机类型
直流电机
直流齿轮电机
两相步进电机
步进分辨率
200
全步/转
工作电压，标称值
24
12
伏
标称
工作电压，最大值
48
其他
工作温度范围
5到40
5至40
摄氏度
材料
铝、钢
质量
0.8 / 0.9 / 1.0
千克
±5 %
移动质量
0.16
连接器
HD D-sub 26（公头）
推荐控制器
C-863单轴
C-884（多达6轴）
带C-863.20C885的C-885（多达40轴）
ACS模块化控制器
C-663.12单轴
SMC Hydra（双轴）
带C-663.12C885的C-885（多达20轴）

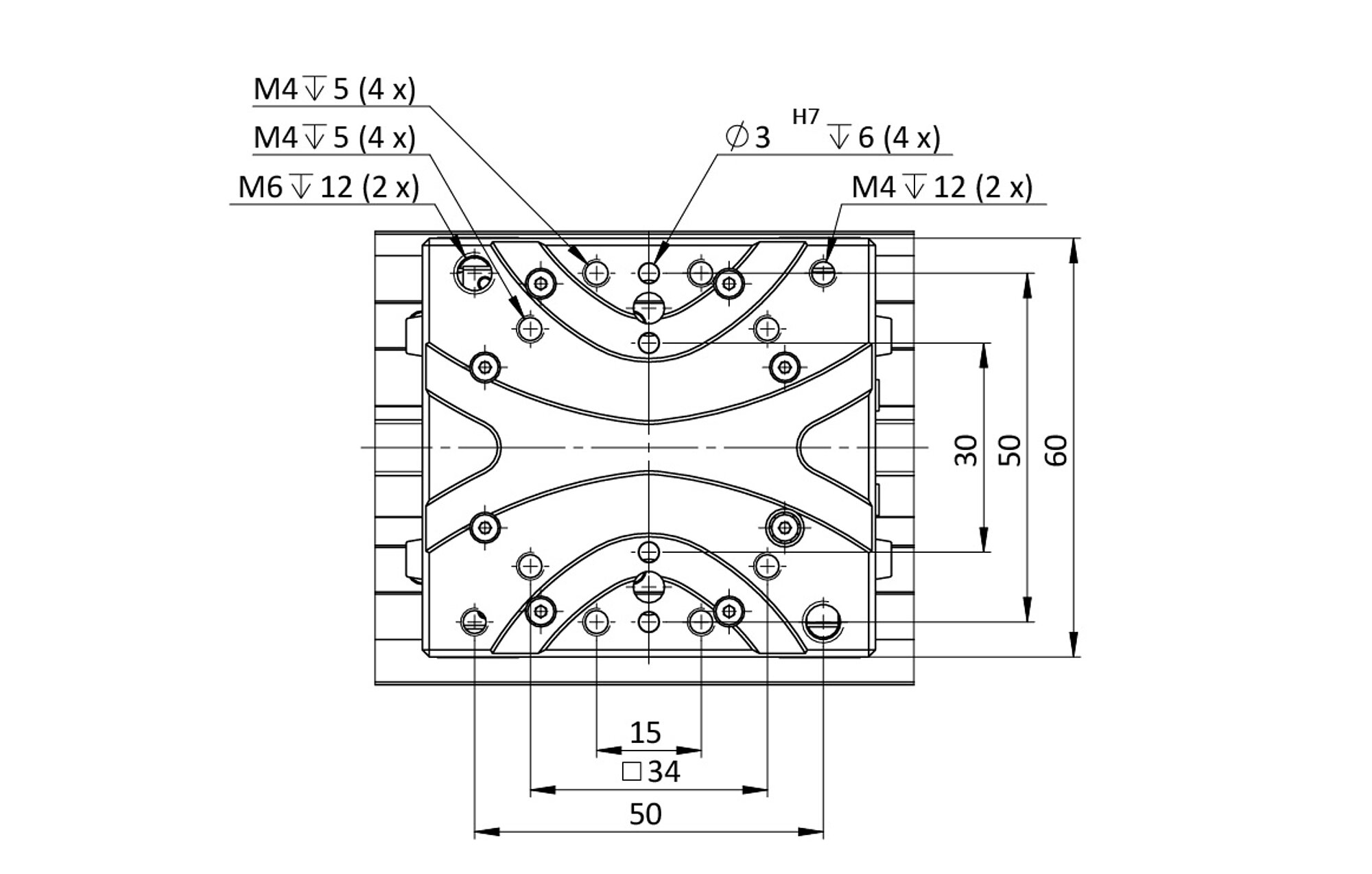

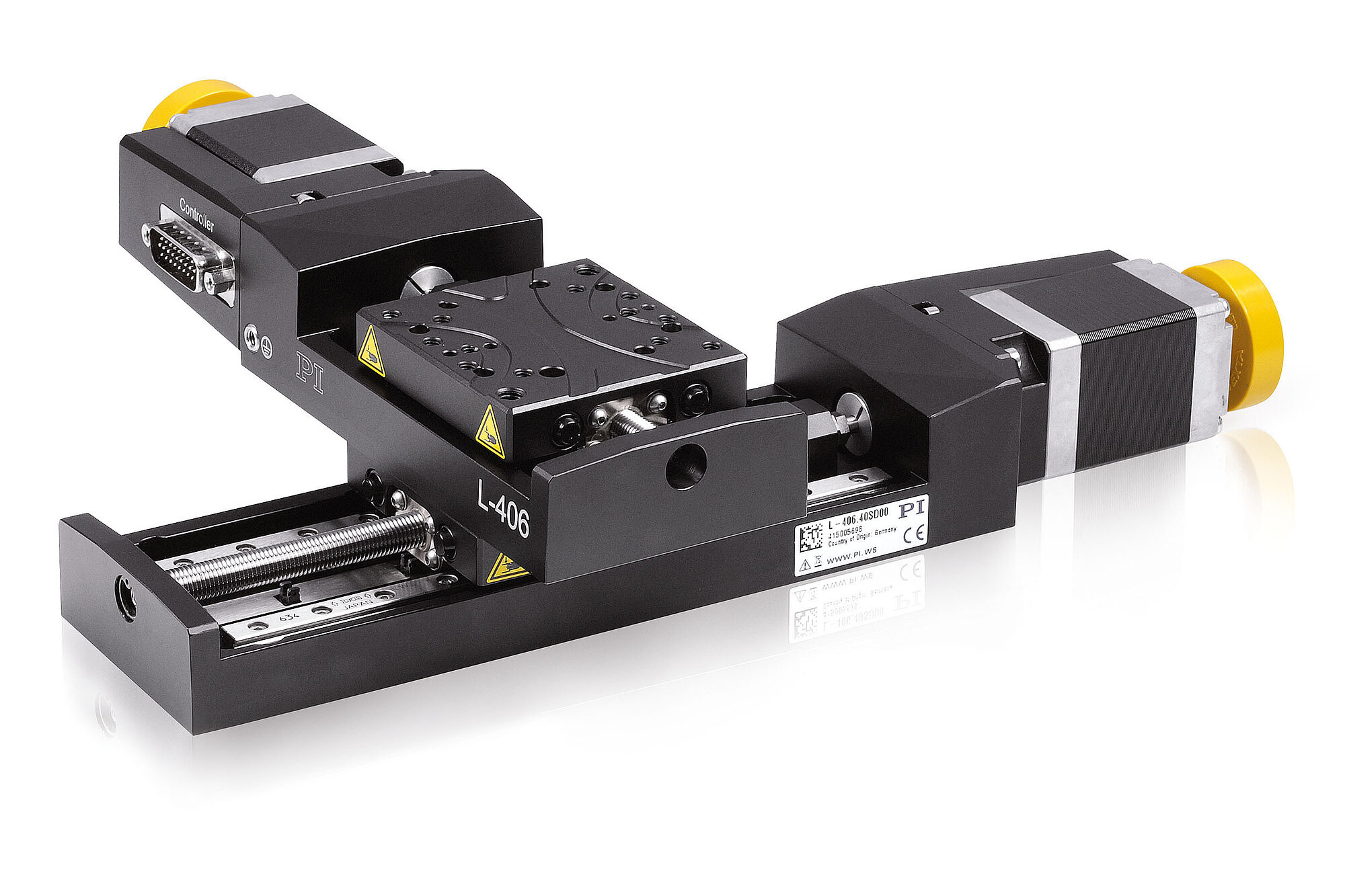

L-406紧凑型线性平台
带电动的定位器：DT-xx/HPS-170/L-xxx/LS-xxx/PRS-xxx/RS-40/UPL-120/VT-80/WT-xx/WT-xxx
