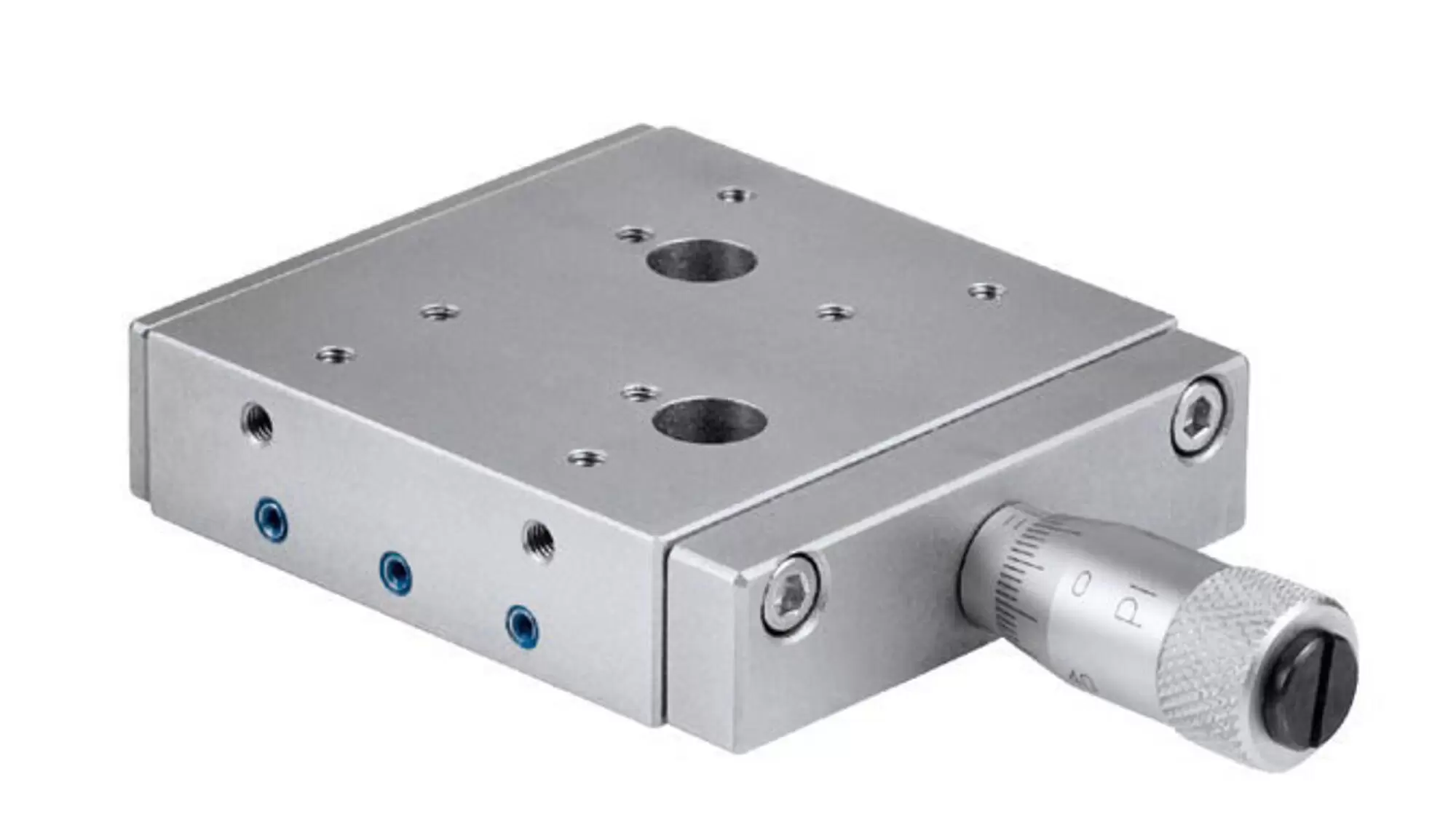

M-105线性平台可提供多种配置,且行程可长达18毫米。它们采用交叉滚柱轴承,导向精度优于2微米。运动平台用弹簧施加预载来抵住精密千分丝杠以抑制空回。
在XYZ版本中,Z轴安装转接支架,使负载作用在弹簧预载的方向上。
手动样本操纵。

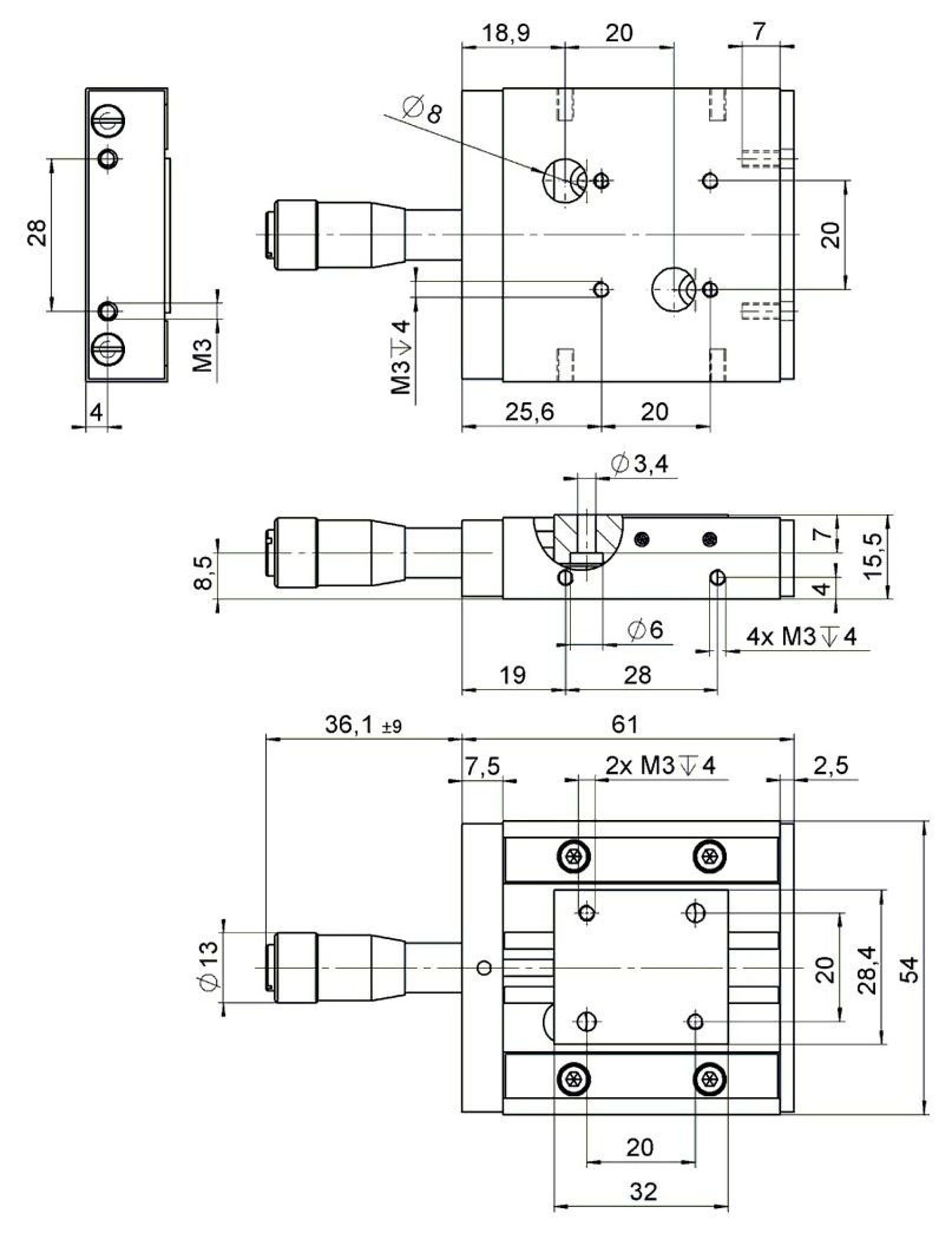

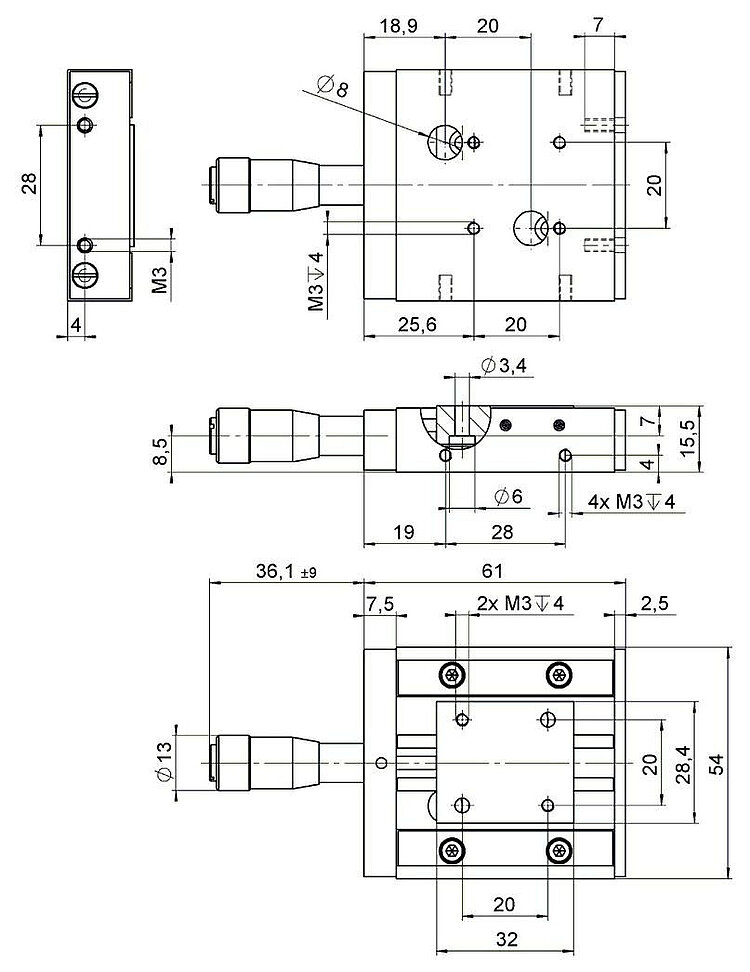

M-105.10

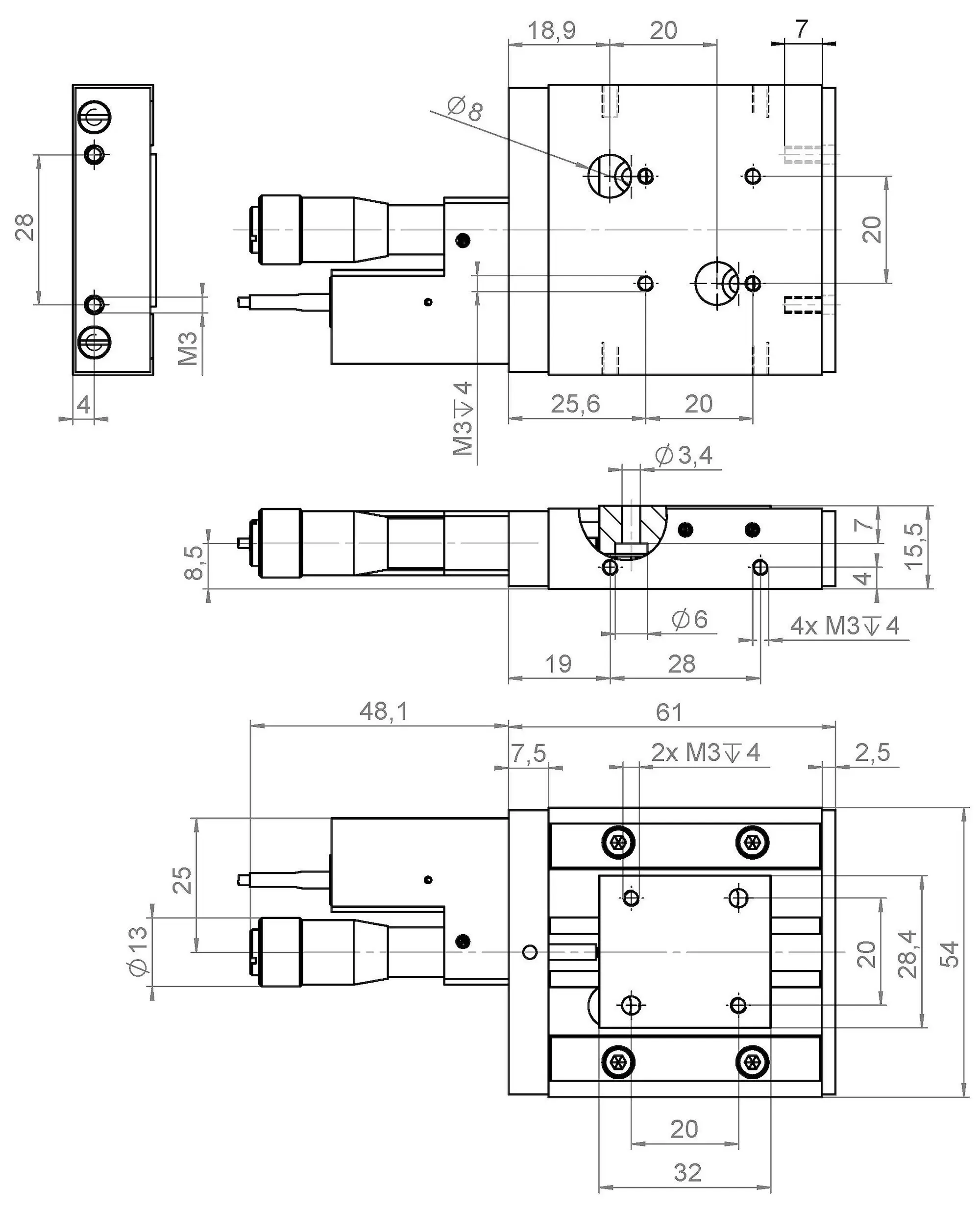

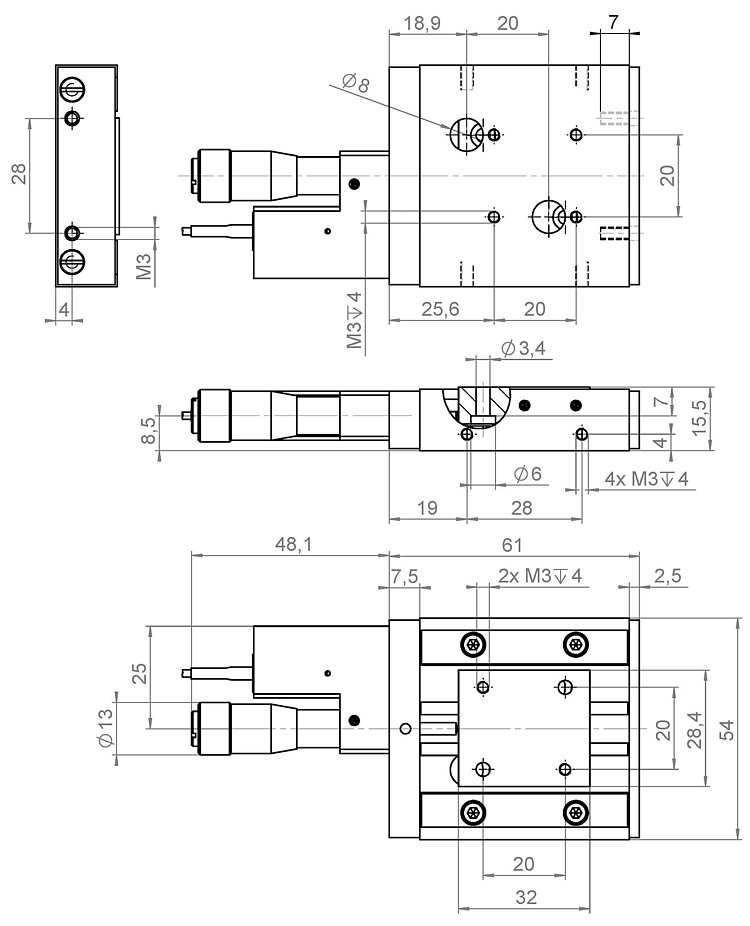

M-105.1P**
单位
公差
行程
18
毫米
压电陶瓷准确行程范围
–
30
微米
最小位移(压电陶瓷驱动器)
0.01
最小位移(千分丝杠)*
1
空回
2
直线度
平面度
负载容量
100
牛
最大
推拉力
20 / 4
侧力
25
驱动器
千分丝杠
P-854.00
丝杠螺距(粗/精)
0.5 / –
质量
0.32
0.38
千克
外壳材料
St
推荐压电式驱动器
E-610,E-500系统
