P-725KHDS 高动态PIFOC物镜扫描器

P-725KHDS 高动态PIFOC物镜扫描器

该产品已由下列新产品替代: P-725.xCDE2 用于显微镜物镜的PIFOC聚焦扫描仪

用于较重物镜的纳米级分辨率

行程400微米
谐振频率120Hz，带400g负载
步进和稳定20ms，带400g负载
达M32的QuickLock螺纹适配器

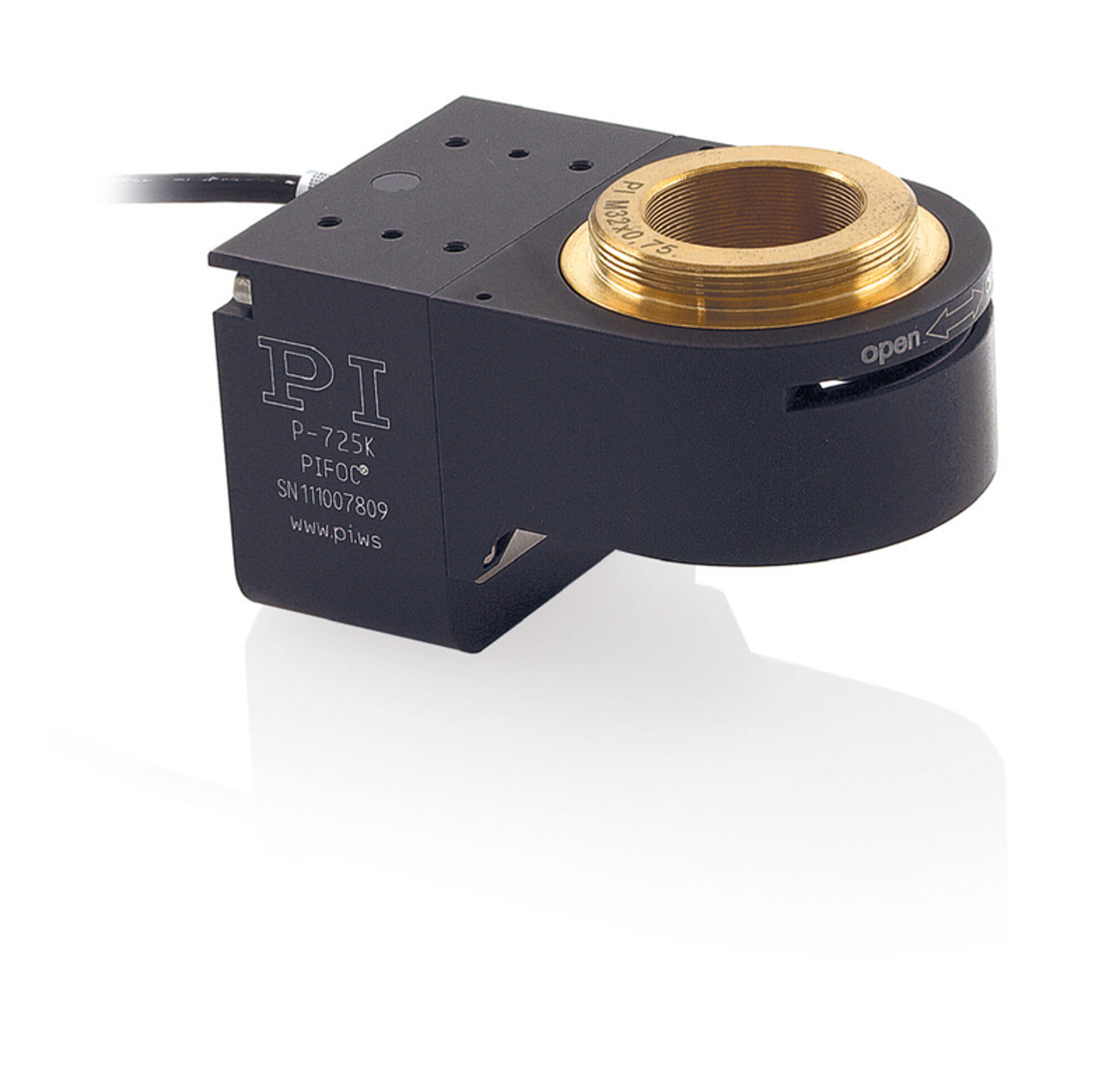

P-725KHDS PIFOC objective scanner with high dynamics

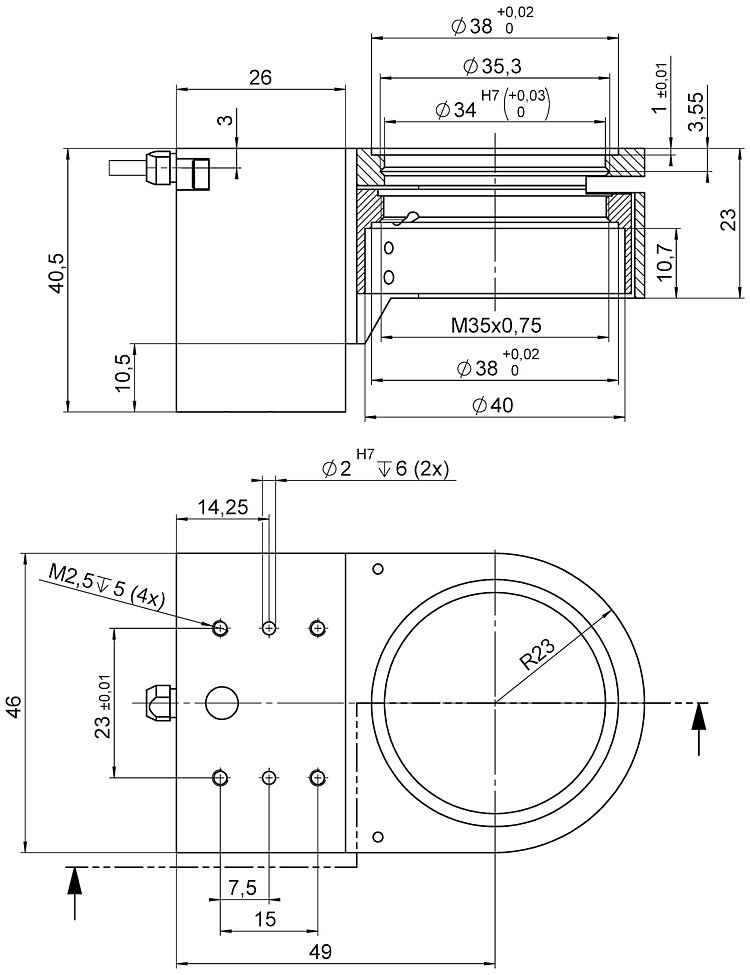

P-725KHDS, dimensions in mm

单轴。无摩擦柔性铰链导向设计。具有最高稳定性和线性度的电容式位置传感器。QuickLock适配器可实现便捷连接

带全瓷绝缘的压电陶瓷促动器。使用寿命更长、防潮性能佳、工作温度达 80 °C

显微镜、共聚焦显微镜、3-D成像、筛选、自动聚焦系统、表面分析。重载下的高动态使其非常适用于多光子显微镜

下载数据表转到规格报价/订购

数据表

版本/日期

2020-03-26

pdf - 496 KB

版本/日期

2020-03-26

pdf - 514 KB

初步数据	P-725KHDS	单位
主动轴	Z
运动和定位
集成传感器	电容式
闭环行程	400	微米
闭环分辨率	2.5	纳米
X、Y向上的线性误差	0.06	%
机械特性
刚度	0.35	牛/微米
X向上的空载谐振频率	330	赫兹
带100克负载时X向上的谐振频率	230	赫兹
带400克负载时X向上的谐振频率	120	赫兹
负载容量	10	牛
驱动特性
压电陶瓷	PICMA P-887
X、Y向上的电容	6.4	微法
其他
工作温度范围	10 到 50	°C
材料	铝
电缆长度	1.5	米
连接器	Sub-D特殊单通道
推荐控制器	E-709.CHG

询问定制设计！

下载数据表转到下载报价/订购

数据表

版本/日期

2020-03-26

pdf - 496 KB

版本/日期

2020-03-26

pdf - 514 KB

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

P-725KHDS

具有高刚度的PIFOC压电陶瓷纳米级聚焦系统、400微米行程、电容式传感器、Sub-D连接器、用于QuickLock适配器
