P-725.xCDE2 用于显微镜物镜的PIFOC聚焦扫描仪

动态扫描，行程为100µm、400µm或800µm

行程为100µm、400µm或800µm
与机动化驱动器相比，具有明显更快的响应和更长的使用寿命
亚纳米级分辨率的物镜精密定位
电容传感器进行直接测量：高线性度
通光孔径高达29mm

报价/订购

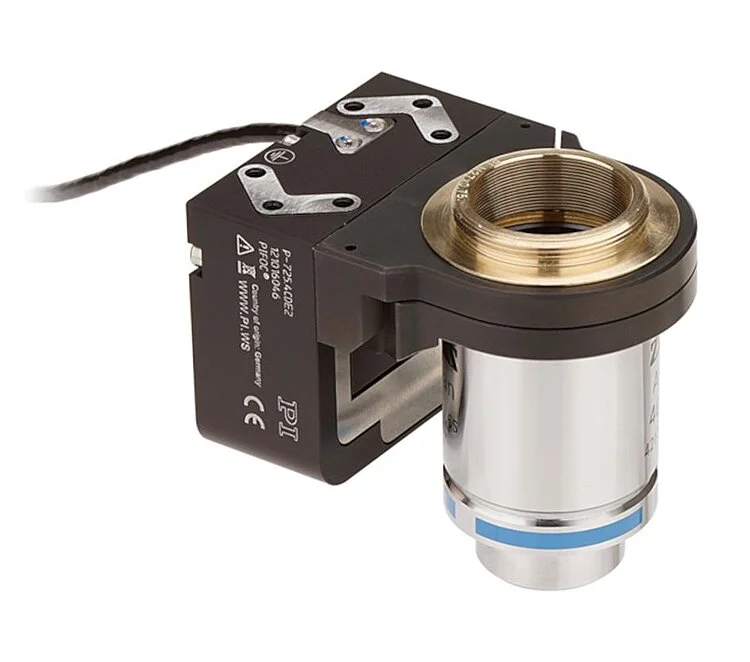

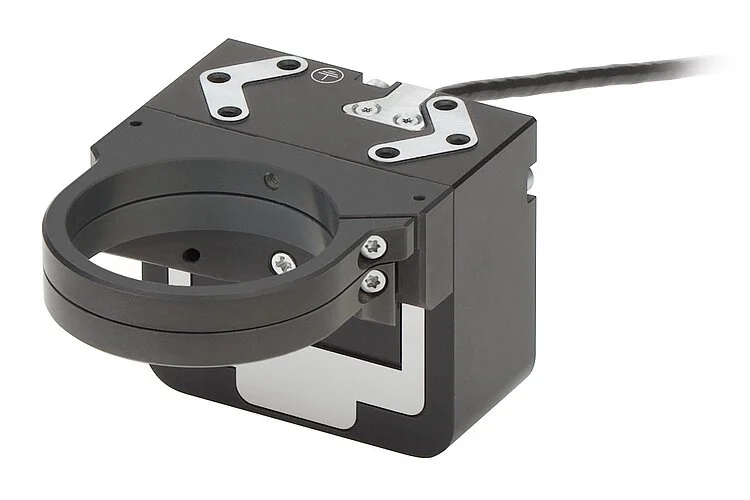

P-725.4CDE2，带物镜（不在发货范围内）

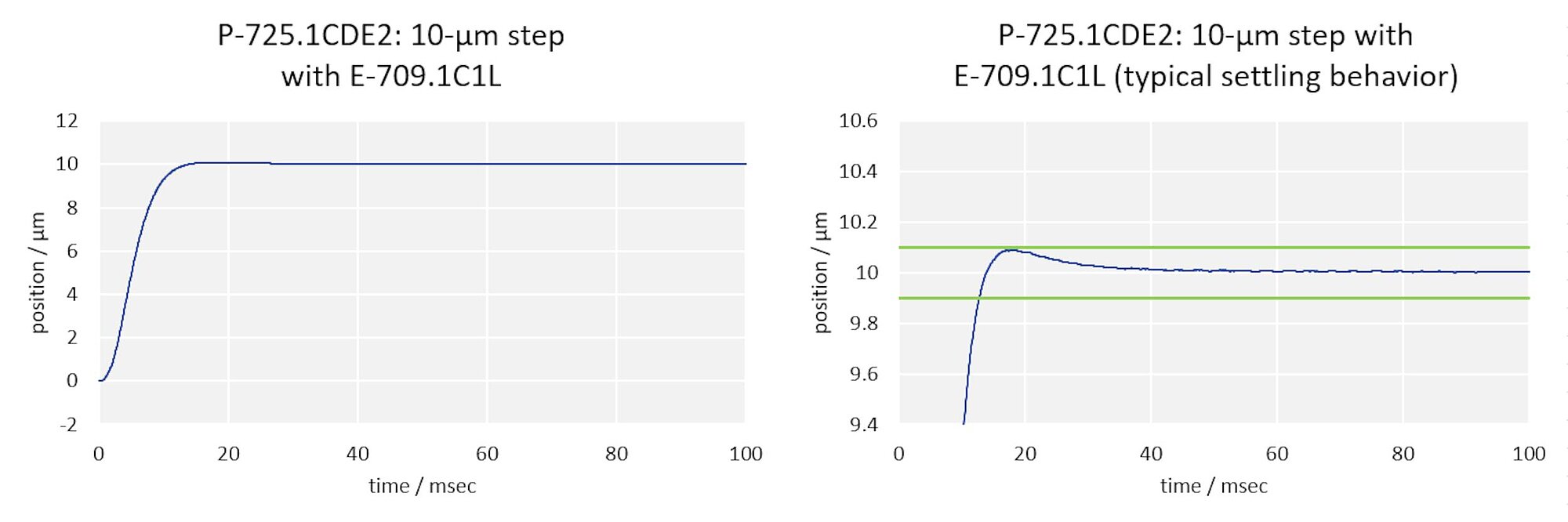

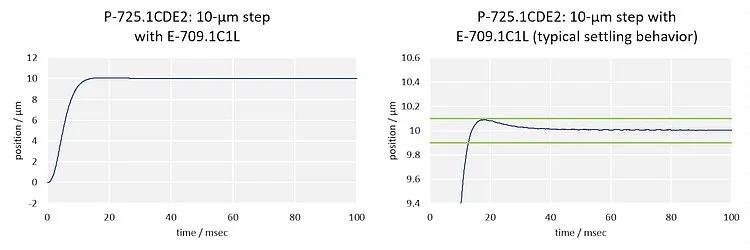

快速步进和稳定：凭借其刚性设计，P-725.1CDE2 PIFOC可在仅14ms内完成10µm的步进，且误差范围仅为1%（负载为150g，控制器为E-709.1C1L）。

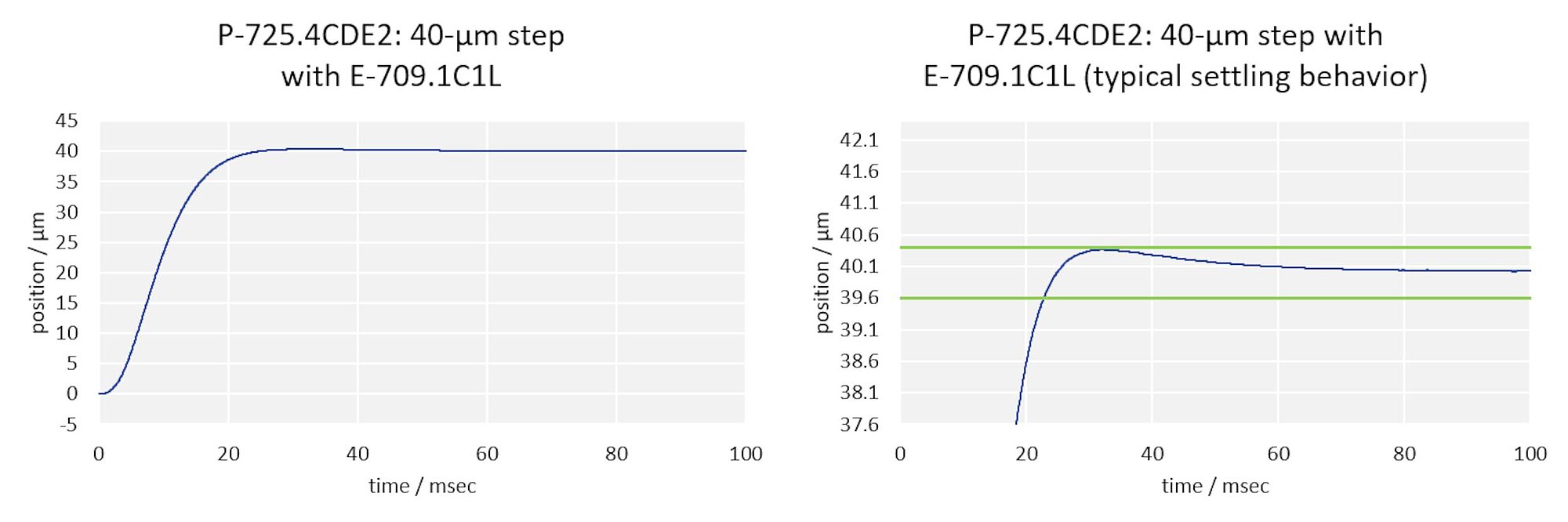

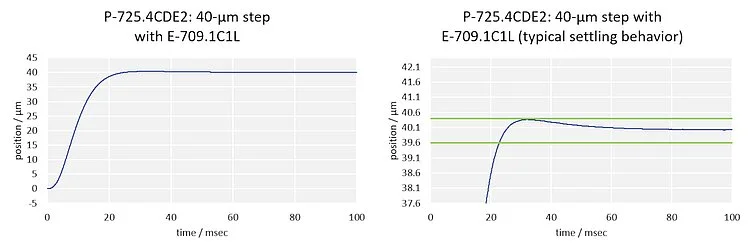

快速步进和稳定：凭借其刚性设计，P-725.4CDE2 PIFOC可在仅22ms内完成40µm的步进，且误差范围仅为1%（负载为150g，控制器为E-709.1C1L）。

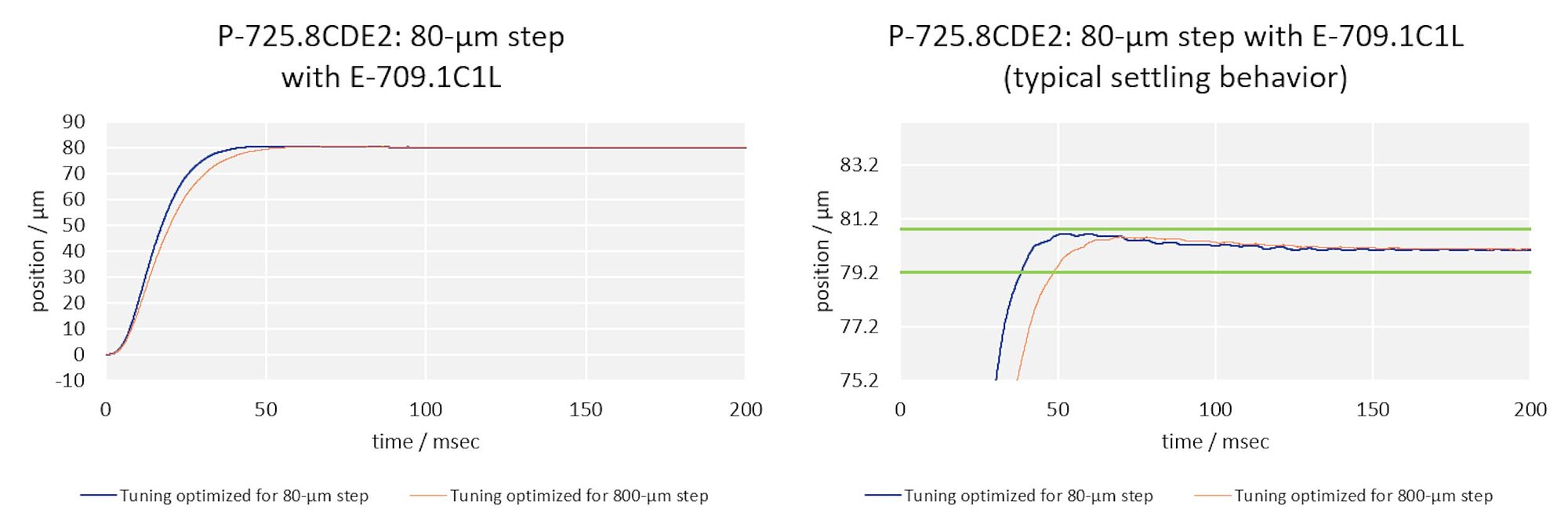

快速步进和稳定：凭借其刚性设计，P-725.8CDE2 PIFOC可在仅39ms内完成80µm的步进，且误差范围仅为1%（负载为150g，控制器为E-709.1C1L）。

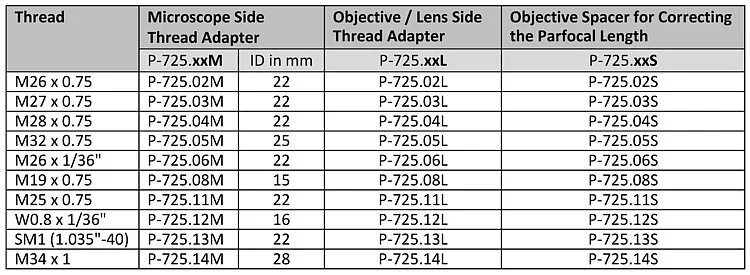

用于P-725.xCDEx和P-725.xCDE1S的螺纹转接头和垫片

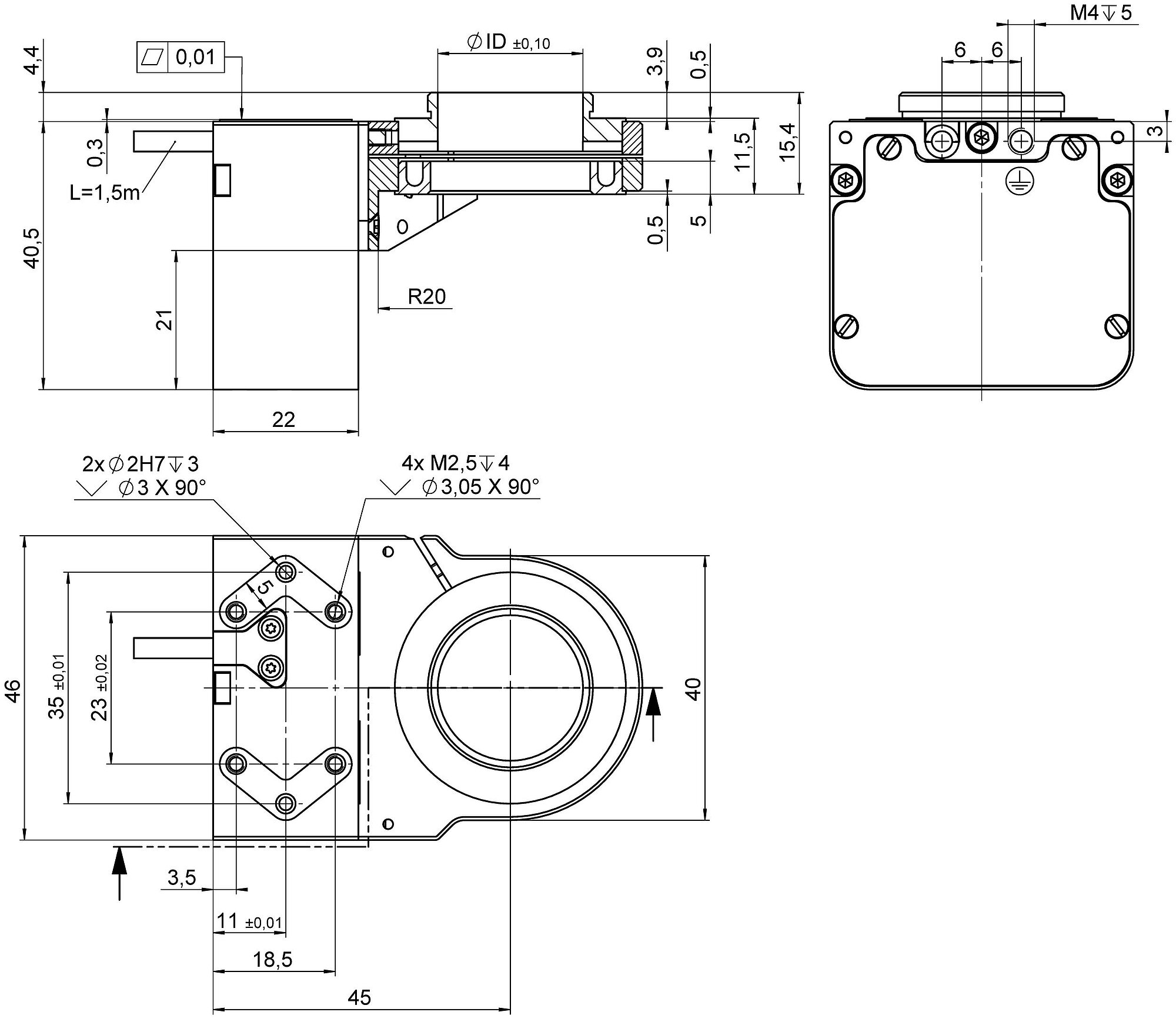

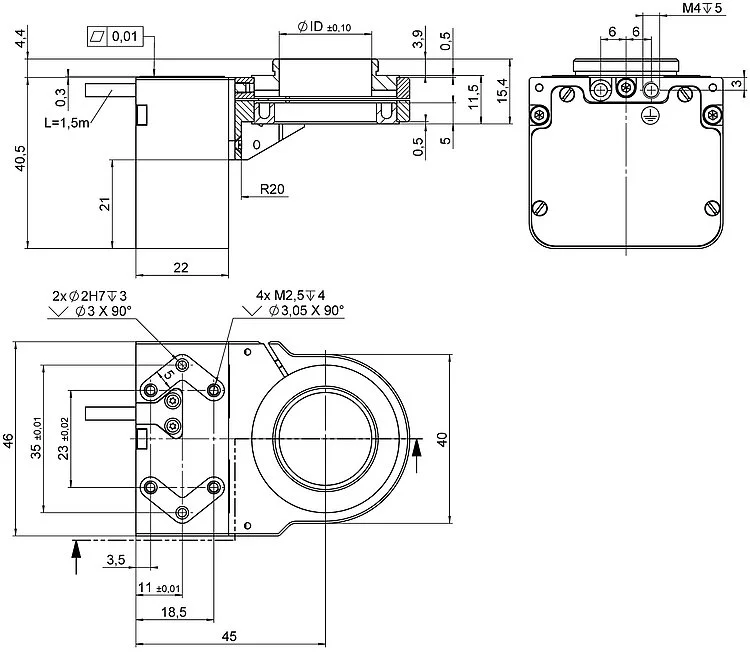

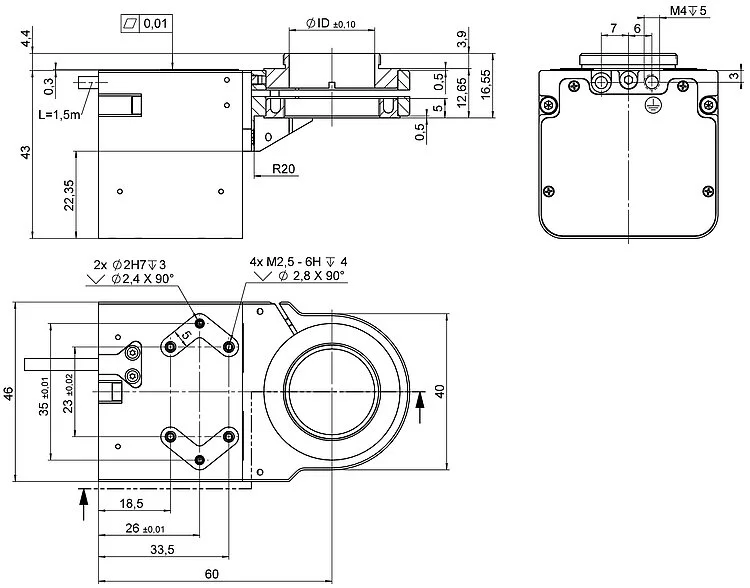

P-725.1CDE2和P-725.4CDE2，尺寸单位为mm（请单独订购转接头和垫片）。请注意，在图中使用逗号代表小数点。

P-725.8CDE2，尺寸单位为mm（请单独订购转接头和垫片）。请注意，在图中使用逗号代表小数点。

P-725.4CDE2

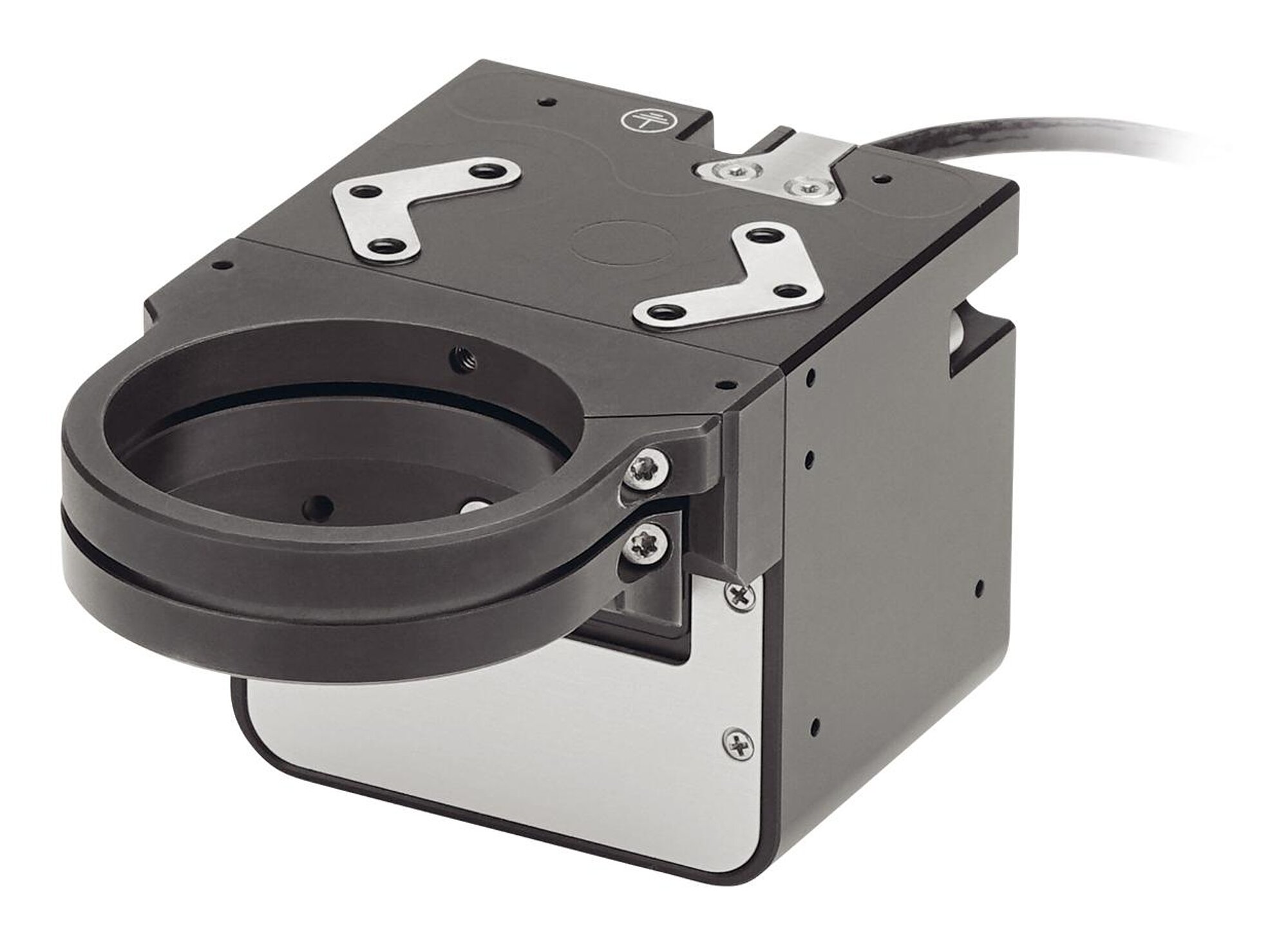

P-725.8CDE2

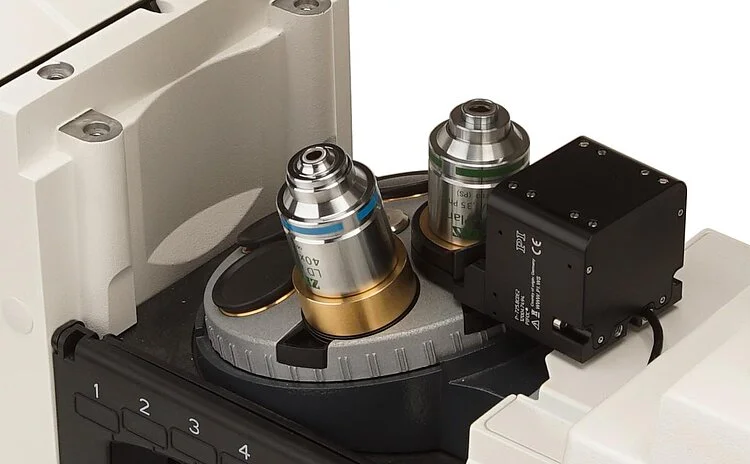

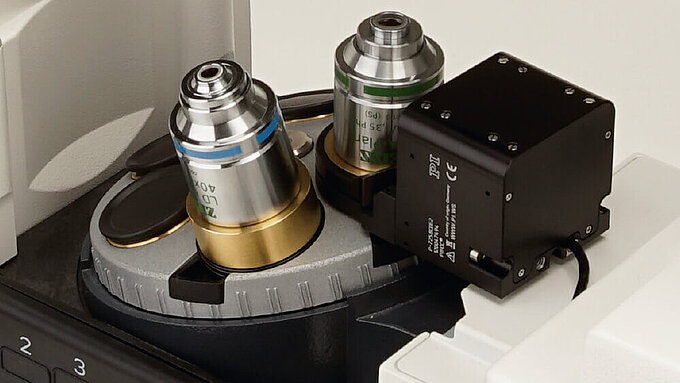

P-725.8CDE2，带P-725.03x螺纹转接头和P-725.03S垫片（插在显微镜换镜旋座与物镜之间）

应用领域

超分辨率显微镜
光学圆盘显微镜
共聚焦显微镜
双光子显微镜
3D成像
筛选
干涉测量
测量技术
自动聚焦系统
生物技术

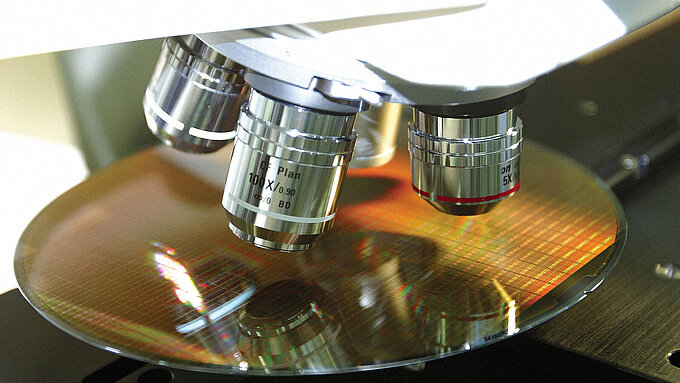

半导体检测

PICMA^®压电陶瓷促动器带来超长使用寿命

PICMA^®压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。 PICMA^®促动器的使用寿命是传统的聚合物绝缘促动器的十倍。它们被证明可实现无故障运行1000亿个循环。

带电容式传感器，实现亚纳米分辨率

电容传感器以亚纳米分辨率进行测量，且无接触。它们可确保优异的运动线性度、长期稳定性和千赫兹范围的带宽。

零间隙的柔性铰链导向机构带来超高导向精度

柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。其刚性可实现高负载能力，且它们对冲击和振动不敏感。其可在较宽的温度范围内工作。

下载数据表转到规格报价/订购

数据表

版本/日期

2025-02-28

pdf - 2 MB

Chinese (Simplified)

下载

运动	P-725.1CDE2	P-725.4CDE2	P-725.8CDE2	公差
主动轴	Z	Z	Z
Z向上的行程	100 µm	400 µm	800 µm	+20 % / -0 %
Z向上的开环行程	120 µm	420 µm	840 µm	±20 %
Z向上的线性误差	< 0.03 %	< 0.03 %	< 0.03 %
绕X的角度误差	± 10 µrad	± 10 µrad	± 50 µrad
绕Y的角度误差	± 10 µrad	± 45 µrad	± 50 µrad
定位	P-725.1CDE2	P-725.4CDE2	P-725.8CDE2	公差
Z向上的最小位移	1 nm	4 nm	5 nm
点重复精度，10%步长，1 σ	10 nm	10 nm	50 nm
集成传感器	电容式，直接位置测量	电容式，直接位置测量	电容式，直接位置测量
传感器噪声，1 σ	0.2 nm	0.2 nm	0.8 nm
Z向上的位置噪声	0.1 nm	0.1 nm	0.4 nm	max.
Z向上10%步长的稳定时间	14 ms	22 ms	39 ms	±10 %
驱动性能	P-725.1CDE2	P-725.4CDE2	P-725.8CDE2	公差
驱动类型	PICMA	PICMA	PICMA
Z向上的电容	3.2 µF	6.4 µF	12.8 µF	±20 %
机械性能	P-725.1CDE2	P-725.4CDE2	P-725.8CDE2	公差
Z向上的刚性	0.5 N/µm	0.25 N/µm	0.07 N/µm	±20 %
Z向上的谐振频率，空载	680 Hz	400 Hz	230 Hz	±20 %
在150g负载下Z向上的谐振频率	290 Hz	175 Hz	110 Hz	±20 %
Z向上的允许推力	100 N	100 N	100 N	max.
Z向上的允许拉力	20 N	20 N	20 N	max.
导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨
总质量	280 g	280 g	350 g	±5 %
材料	不锈钢，铝	不锈钢，铝	不锈钢，铝
物镜直径	39 mm	39 mm	39 mm	max.
其他	P-725.1CDE2	P-725.4CDE2	P-725.8CDE2	公差
工作温度范围	10至70 °C	10至70 °C	10至70 °C
连接器	D-sub 7W2（公头）	D-sub 7W2（公头）	D-sub 7W2（公头）
电缆长度	1.5 m	1.5 m	1.5 m	+50 mm / -0 mm
推荐控制器/驱动器	E-709.1C1L - 性价比之选，适用于大多数应用场景； E-754.1CD - 高性能选择，可实现最高精度	E-709.1C1L - 性价比之选，适用于大多数应用场景； E-754.1CD - 高性能选择，可实现最高精度	E-709.1C1L - 性价比之选，适用于大多数应用场景； E-754.1CD - 高性能选择，可实现最高精度

线性误差：只有使用推荐的数字控制器才能达到规定值。

稳定时间：1%误差范围，负载为150g时

位置噪声：

物镜不在发货范围内。

PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
