P-545.2C8S
PInano CapXY压电陶瓷系统；用于显微镜载片的通光孔径；行程200µm × 200µm（X × Y）；电容传感器，间接位置测量；D-sub25W3(m)接头；电缆长度1.7m；带USB数字控制器

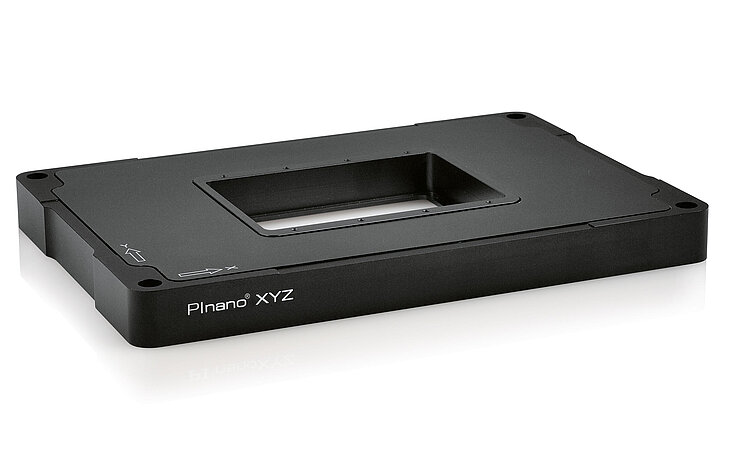

P-545.xC8S PInanoCap XY(Z)压电系统
用于超分辨率显微镜的电容式位置测量
- 高稳定性和重复精度
- 行程达200µm × 200µm × 200µm
- 包含E-727 USB控制器和软件
- 亚纳米级分辨率
- 毫秒级的快速响应
- 20mm的低矮外形，易于集成
- 嵌入式样本支架，可自由旋转的显微镜换镜旋座

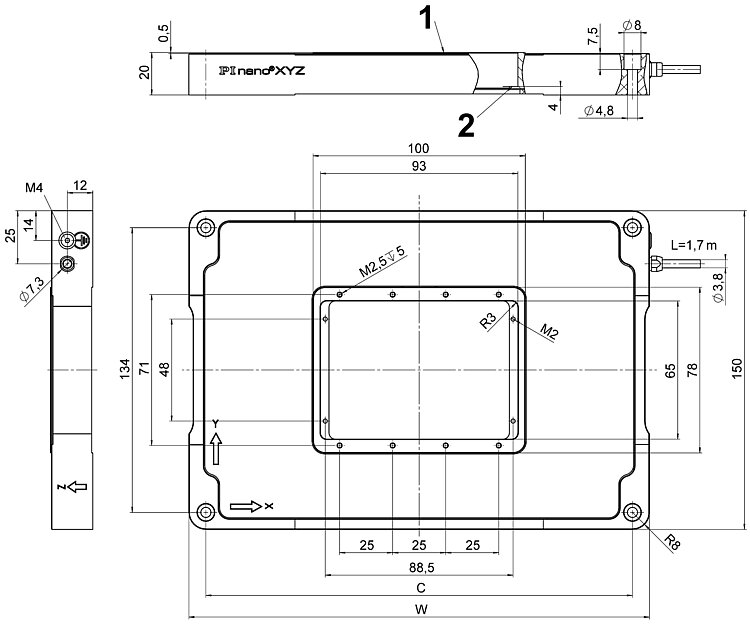

P-545.xx8S，尺寸单位为mm。 P-545.3x8S：W = 217，C = 201。 P-545.2x8S：W = 182，C = 166。 1：运动平台的上安装表面，带8个M2.5安装孔。 2：运动平台的下安装表面，带4个M2安装孔（通孔）。
配件：P-545.PD3，培养皿支架，尺寸单位为mm。
附件：P-545.SH3，显微镜载片支架，尺寸单位为mm。 1：凹处用于标准显微镜载片（25mm×75mm）。
P-545.xC8S PInanoCap XY(Z)压电系统
产品描述
规格
下载
报价/订购
P-545.xC8S系统，包含P-545.2C8H或P-545.3C8H压电平台和E-727.3CDA控制器
应用领域
- 超分辨率显微镜
- 筛选
- 共聚焦显微镜
- 生物技术
- 即使在高空气湿度环境中也具有高可靠性
PICMA压电陶瓷促动器带来长使用寿命
PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命是传统聚合物绝缘促动器的十倍。它们被证明可实现无故障运行1000亿个循环。
带电容式传感器，实现亚纳米分辨率
电容传感器以亚纳米级分辨率进行测量，且无接触。它们可带来良好的运动线性度、长期稳定性和千赫兹范围的带宽。
零游隙柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。其刚性可实现高负载能力，且它们对冲击和振动不敏感。其可在较宽的温度范围内工作。
直接位置测量带来高精度
运动直接在运动平台上测量，不受驱动或导向元件的影响。这样可以实现高重复精度、高稳定性和刚性、快速响应控制。
丰富的软件支持，帮助快速投入生产运行
由于支持MATLAB和NI LabVIEW以及常规操作系统（Windows、Linux和macOS），可以快速高效地完成集成。完善的编程示例和PIMikroMove等软件工具可大大缩短生产运行时间。
规格
规格
选择行程范围：
| 运动 | P-545.2C8S | P-545.3C8S | 公差 |
|---|---|---|---|
| 主动轴 | X ǀ Y | X ǀ Y ǀ Z | |
| X向的行程 | 200 µm | 200 µm | |
| Y向的行程 | 200 µm | 200 µm | |
| Z向的行程 | — | 200 µm | |
| 定位 | P-545.2C8S | P-545.3C8S | 公差 |
| 集成传感器 | 电容式，间接位置测量 | 电容式，间接位置测量 | |
| 系统分辨率 | < 1 nm | < 1 nm | typ. |
| 驱动性能 | P-545.2C8S | P-545.3C8S | 公差 |
| 驱动类型 | PICMA | PICMA | |
| X向的电容 | 6 µF | 6 µF | ±20 % |
| Y向的电容 | 6 µF | 6 µF | ±20 % |
| Z向的电容 | — | 12 µF | ±20 % |
| 机械性能 | P-545.2C8S | P-545.3C8S | 公差 |
| Z向的允许推力 | 50 N | 50 N | max. |
| Z向的允许拉力 | 30 N | 30 N | max. |
| 导轨 | 带杠杆放大的柔性铰链导轨 | 带杠杆放大的柔性铰链导轨 | |
| 总质量 | 1 kg | 1.2 kg | ±5 % |
| 材料 | 铝 | 铝 | |
| 其他 | P-545.2C8S | P-545.3C8S | 公差 |
| 工作温度范围 | 15至40 °C | 15至40 °C | |
| 接头 | D-sub 25W3（公头） | D-sub 25W3（公头） | |
| 电缆长度 | 1.7 m | 1.7 m | +10 cm |
| 控制器 | P-545.2C8S | P-545.3C8S | 公差 |
| 控制器类型 | E-727.3CDA（包含在发货范围内） | E-727.3CDA（包含在发货范围内） | |
| 与应用相关的功能 | Makro ǀ 数据记录器 | Makro ǀ 数据记录器 | |
| 运动类型 | 波形发生器 | 波形发生器 | |
| 通信接口 | Ethernet ǀ RS-232 ǀ SPI ǀ USB | Ethernet ǀ RS-232 ǀ SPI ǀ USB | |
| 指令集 | GCS 2.0 | GCS 2.0 | |
| 用户软件 | PIMikroMove | PIMikroMove | |
| 应用程序编程接口 | C、C++、C# ǀ MATLAB ǀ NI LabView | C、C++、C# ǀ MATLAB ǀ NI LabView | |
| 输入/输出线路 | 通过18位模数转换器进行模拟输入；通过20位数模转换器进行模拟输出。 | 通过18位模数转换器进行模拟输入；通过20位数模转换器进行模拟输出。 |
Z向上的允许推力：动态运行下的推荐负载为0.5kg（最大值）。 负载减小，动态更高。
因为PI压电陶瓷纳米定位系统无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
