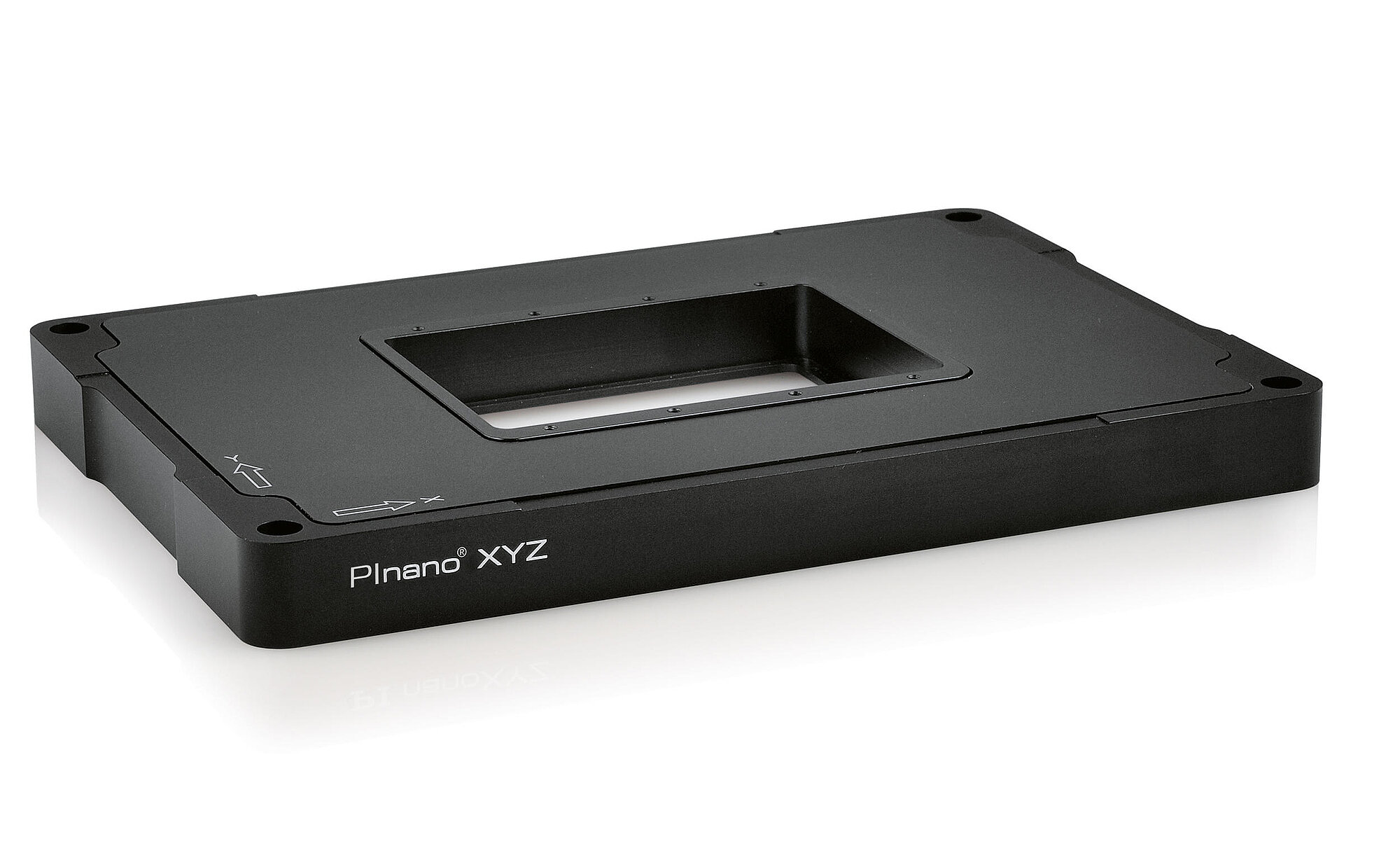

P-545.3D8S
高动态 PInano®XYZ-压电陶瓷系统，用于显微镜载片的通光孔径，70微米 × 70微米 × 50微米，直接驱动，压阻式传感器，带USB数字控制器
P-545.3D8S PInano®Trak压电陶瓷跟踪系统
用于高动态显微镜的快速XY(Z)位移台
- 小于5毫秒的快速响应时间、亚纳米分辨率：非常适用于跟踪
- 包含E-727 USB控制器和软件
- 行程达70微米×70微米×50微米
- 低外形、易于集成：20毫米
- 嵌入式样本支架，可自由旋转的显微镜换镜旋座
- 大量可选配配件
- 成本优化设计

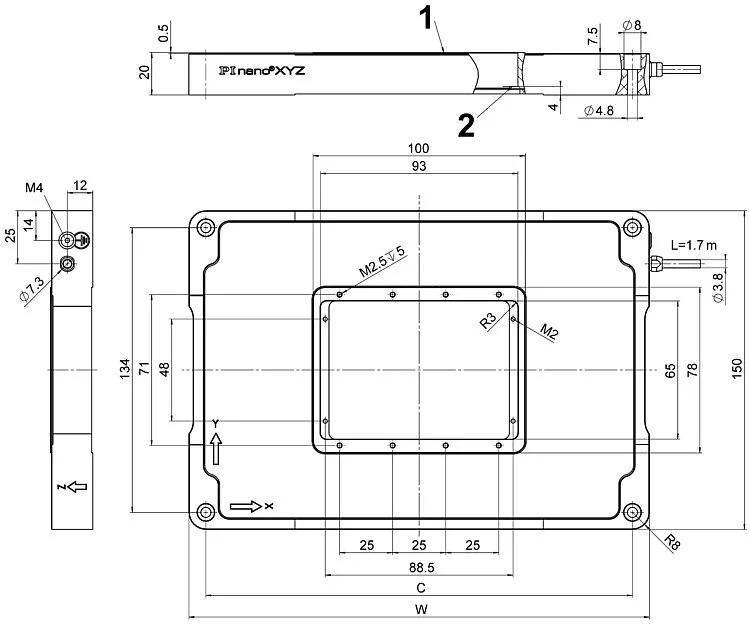

P-545.xx8S，尺寸单位为毫米。P-545.3x8S：W = 217、C = 201。P-545.2x8S：W = 182、C = 166。
P-545.3D8S PInano®Trak压电陶瓷跟踪系统
产品描述
规格
下载
报价/订购
应用领域
- 跟踪
- 高分辨率显微镜
- 倒置显微镜
- 筛选
- 共聚焦显微镜
- 生物技术
PICMA压电陶瓷促动器带来超长使用寿命
的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。
零间隙柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。
用于生产作业快速开始的大量软件
由于支持MATLAB和NI LabVIEW以及所有常规操作系统（Windows、Linux和macOS），集成可在几乎任意环境中快速有效的实现。复杂的编程示例和PIMikroMove等软件工具可大大缩短生产作业的准备时间。
规格
规格
P-545.3D8S | 单位 | 公差 | |
|---|---|---|---|
主动轴 | X、Y、Z | ||
运动和定位 | |||
集成传感器 | 压阻式 |
|
|
行程，闭环 | 70 × 70 × 50 | 微米 |
|
分辨率，闭环* | <1 | 纳米 | 典型值 |
机械特性 | |||
谐振频率，空载 | 1（X、Y），0.8（Z） | 千赫兹 | |
推/拉力大小 | 100 / 30 | 牛 | 最大 |
推荐负载** | 0.5 | 千克 | 最大 |
驱动特性 | |||
压电陶瓷 | PICMA |
|
|
电容 | 12（X、Y），24（Z） | 微法 | ±20 % |
其他 | |||
工作温度范围 | 15 到 40 | °C | |
材料 | 铝 | ||
质量 | 1.2 | 千克 | ±5 % |
电缆长度 | 1.7 | 米 | +10厘米 |
压电式控制器 | E-727.3RDA（含在发货范围内） | ||
通信接口 | Ethernet、USB、RS-232、串联SPI高速接口 | ||
模拟量输入/模拟量输出 | Sub-D 15 通过18位模数转换器进行输入 通过20位数模转换器进行输出 | ||
指令集 | PI General Command Set (GCS) | ||
用户软件 | PIMikroMove | ||
软件驱动器 | NI LabVIEW驱动器，用于Windows的共享资料库和Linux | ||
支持功能 | 波形发生器，数据记录器，漂移补偿，宏 |
* 因为PI压电陶瓷纳米定位系统无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。
** 用于动态操作。负载减小，动态更高。
所有规格参数基于室温（22°C±3°C）。
下载
产品注解
产品注解
Product Change Notification Piezo Actuator Driven Products
版本/日期
2021-04-19
pdf - 377 KB
English
数据表
文件
文件
用户使用手册PZ272
P-545.xC8S、P-545.xR8S、P-545.3D8S PInano®压电系统
版本/日期
1.2.0 2023-04-20
pdf - 4 MB
版本/日期
1.2.0 2023-04-20
pdf - 4 MB
3D模型
3D模型
3-D模型 P-545.3D8H
版本/日期
2019-08-12
zip - 382 KB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
配件

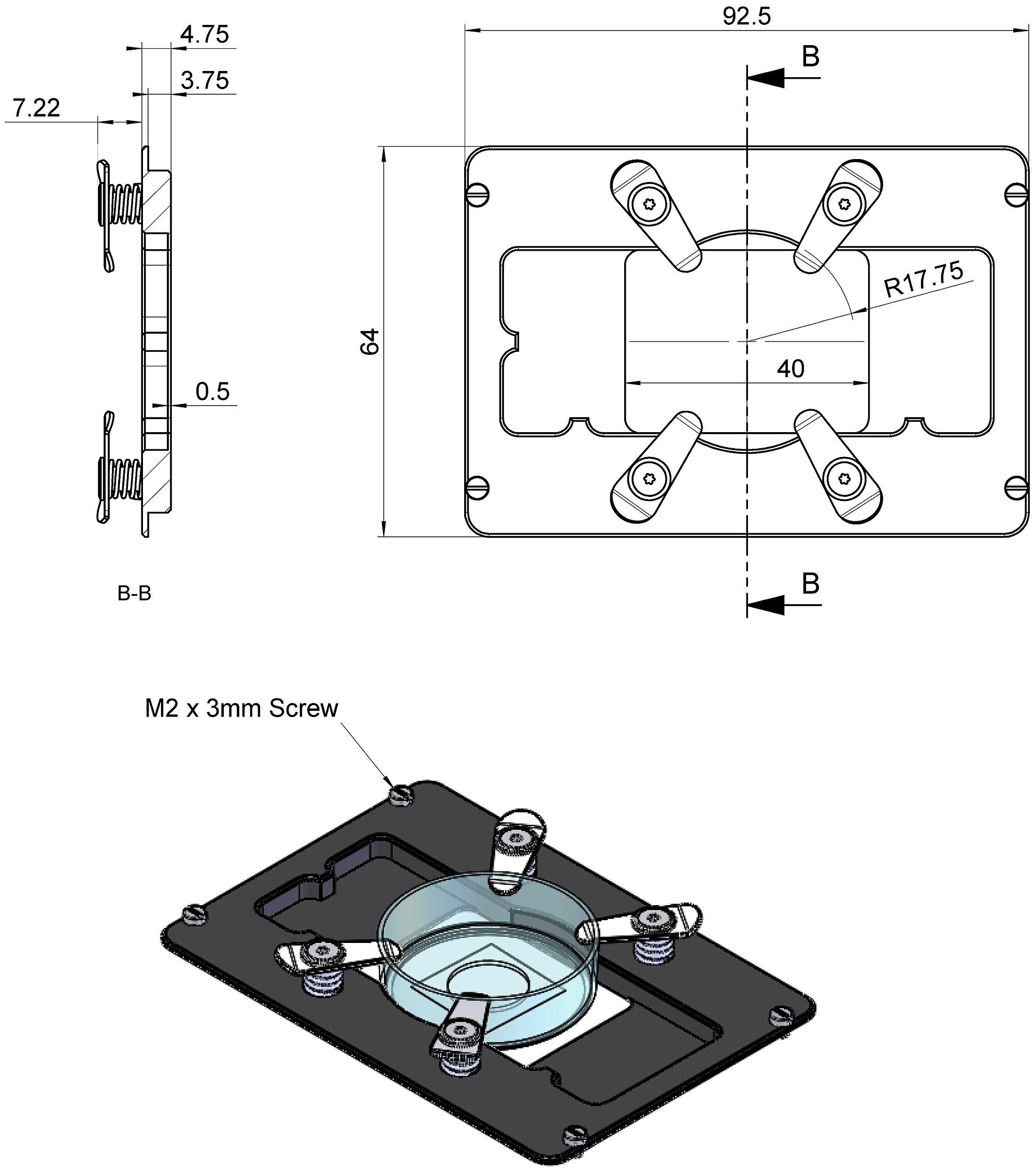

P-545.PD3
培养皿支架，35毫米，用于PInano®压电陶瓷平台
P-545.SH3
显微镜载片支架用于PInano®压电陶瓷平台
P-545.C18
具有用于18毫米 × 18毫米盖玻片的开口的盖玻片夹持器，适用于P-545.SH3
P-545.C22
具有用于22毫米 × 22毫米盖玻片的开口的盖玻片夹持器，适用于P-545.SH3
P-545.C25
具有用于25毫米 × 25毫米盖玻片的开口的盖玻片夹持器，适用于P-545.SH3
P-545.PP3
用于PInano®压电陶瓷平台配件的通用托板
M-545.2MO
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于奥林巴斯显微镜（IX2、IX3）
M-545.2MN
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于尼康显微镜（TI系列）
M-545.2ML
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于莱卡显微镜（DMI系列）
M-545.2MZ
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于蔡司显微镜（Axio Observer）
