M-545.2MO
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于奥林巴斯显微镜（IX2、IX3）
M-545 显微镜XY平台
紧凑、稳定、长行程
- 用于P-545PInano®压电式纳米定位系统的稳定平台
- 低外形、易于集成：30毫米
- 行程25 毫米×25毫米
- 用千分尺螺丝手动操作，可选配电动
- 用于从尼康、蔡司、莱卡到奥林巴斯的倒置显微镜。

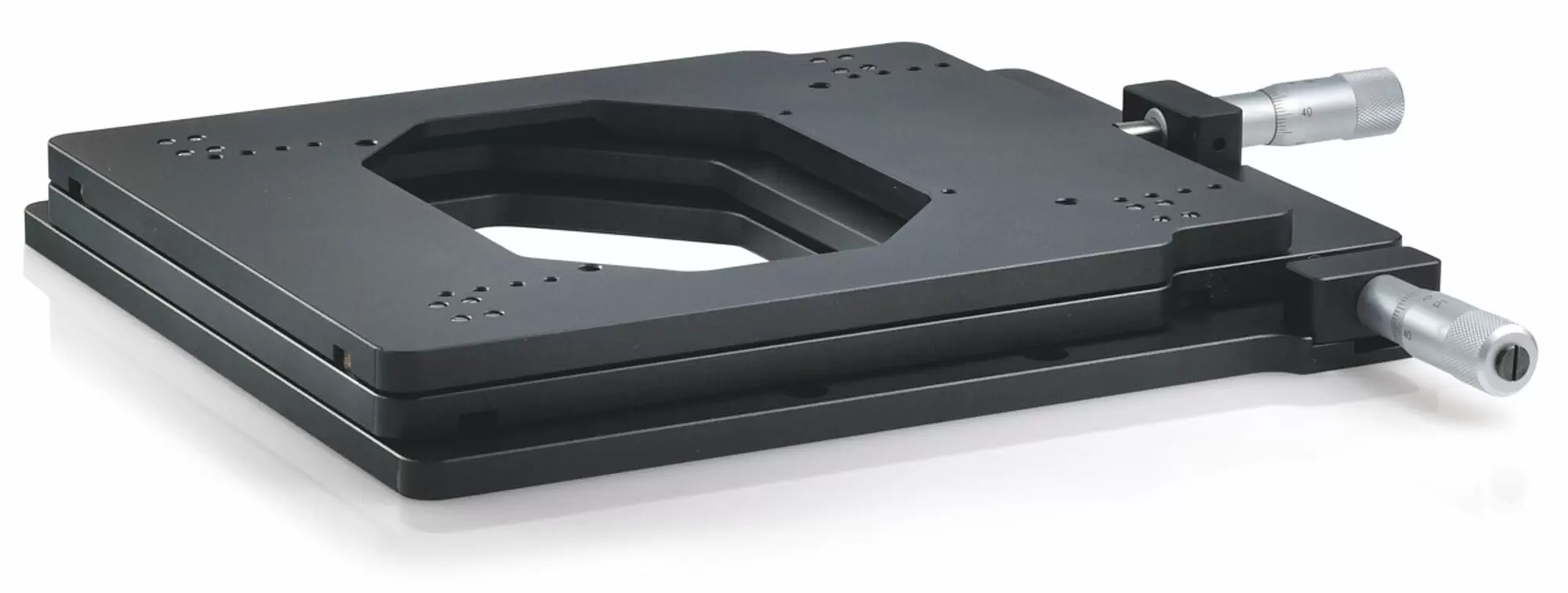

M-545显微镜XY平台

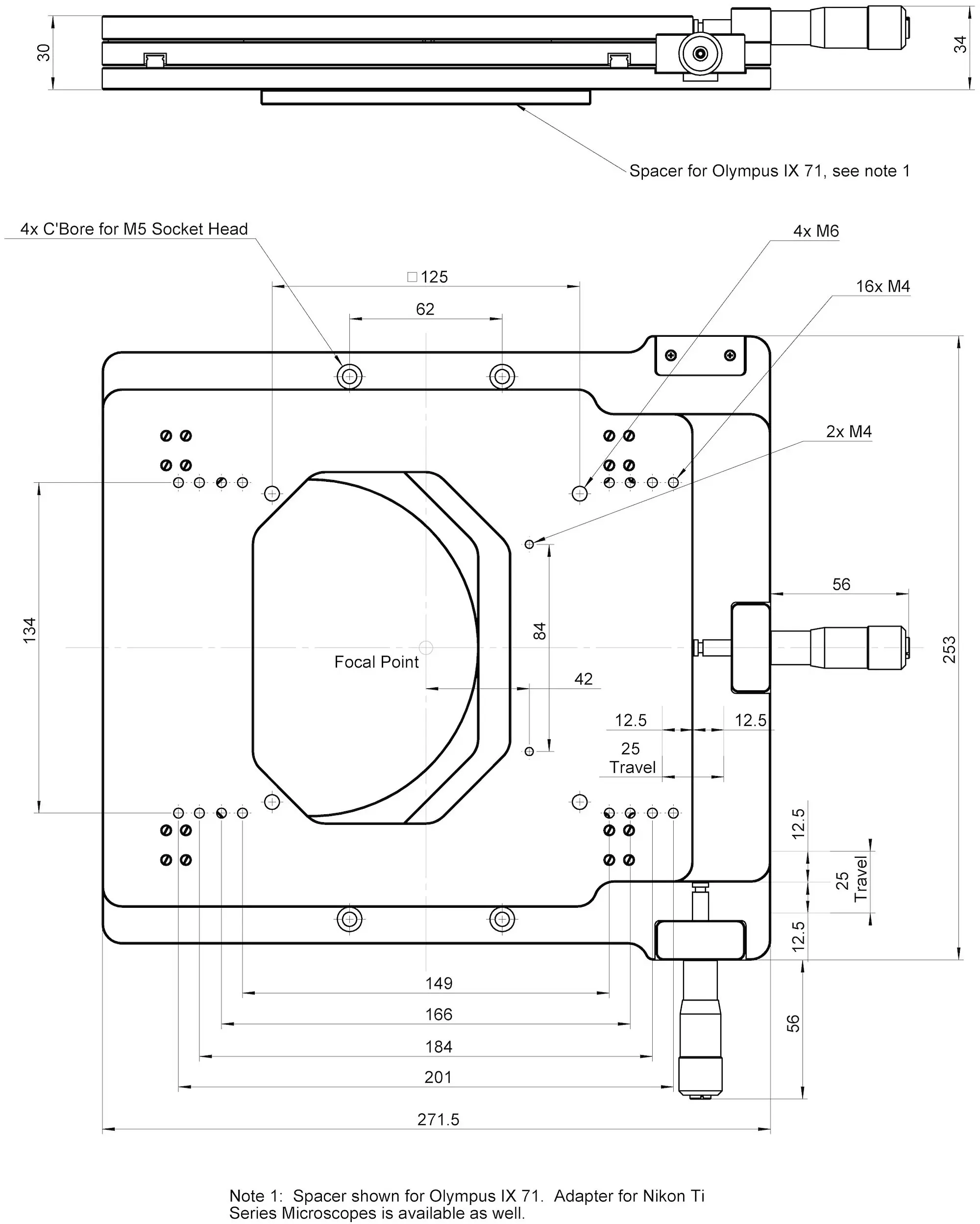

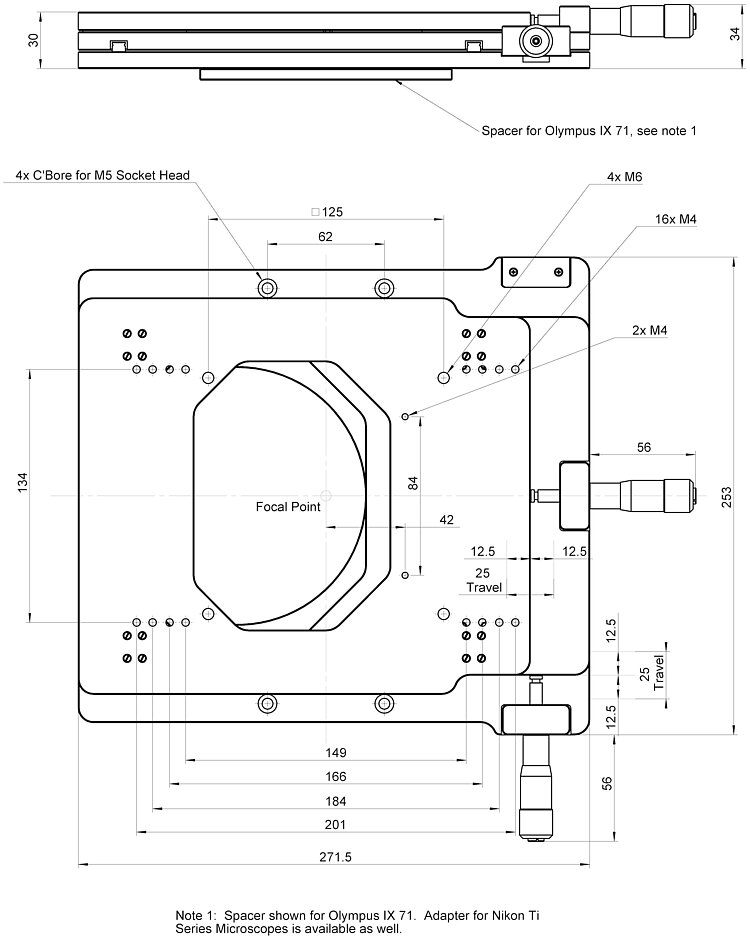

M-545.2MO和M-545.2MN：尺寸单位为毫米。交付范围包括分别用于奥林巴斯和尼康显微镜的支架。

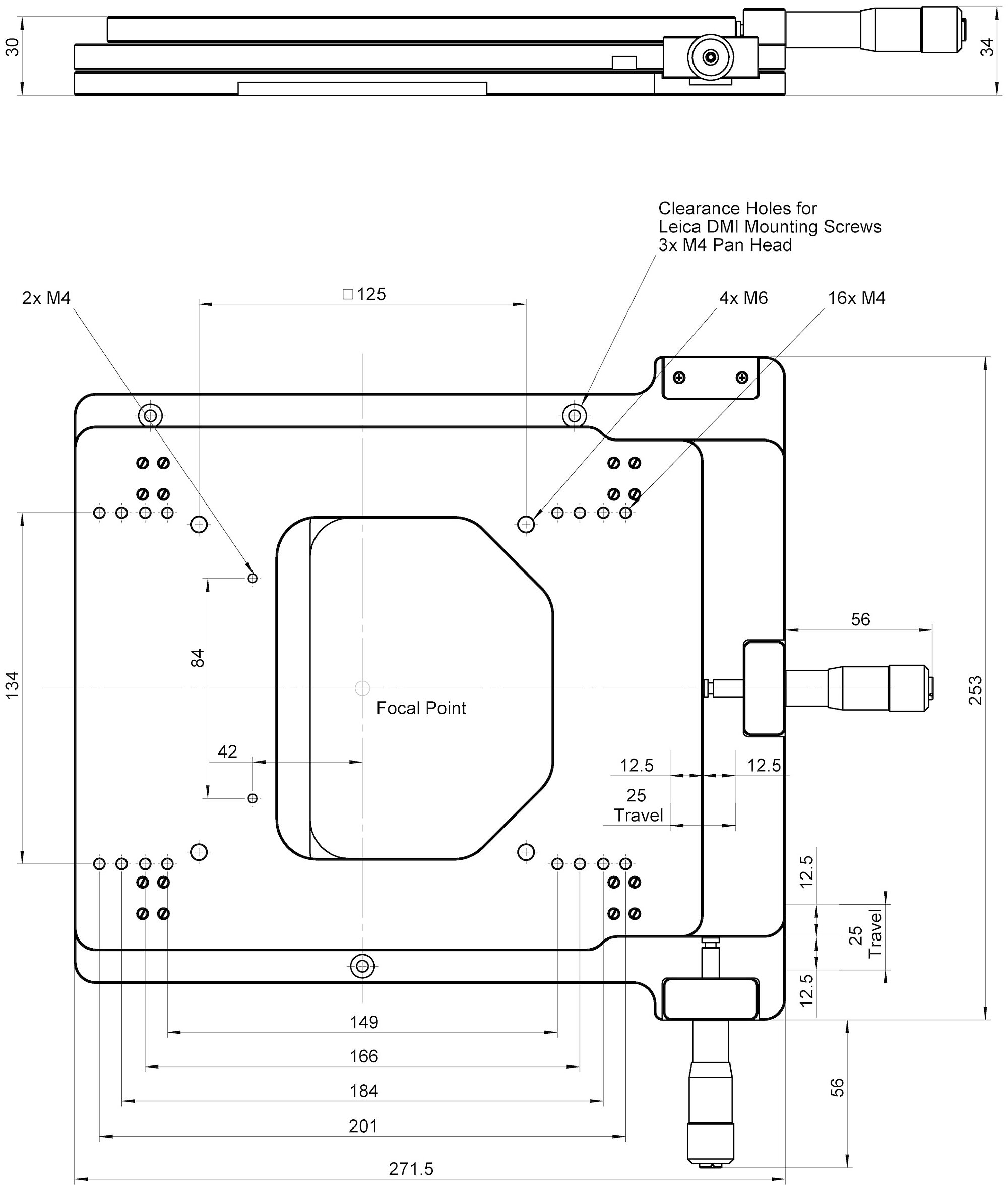

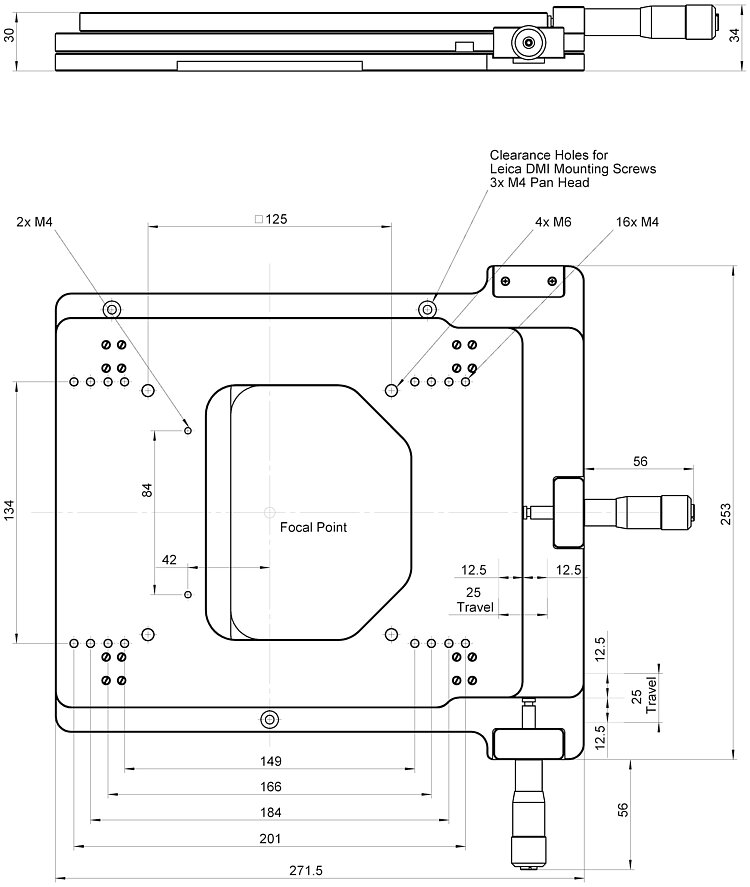

M-545.2ML: 尺寸单位为毫米

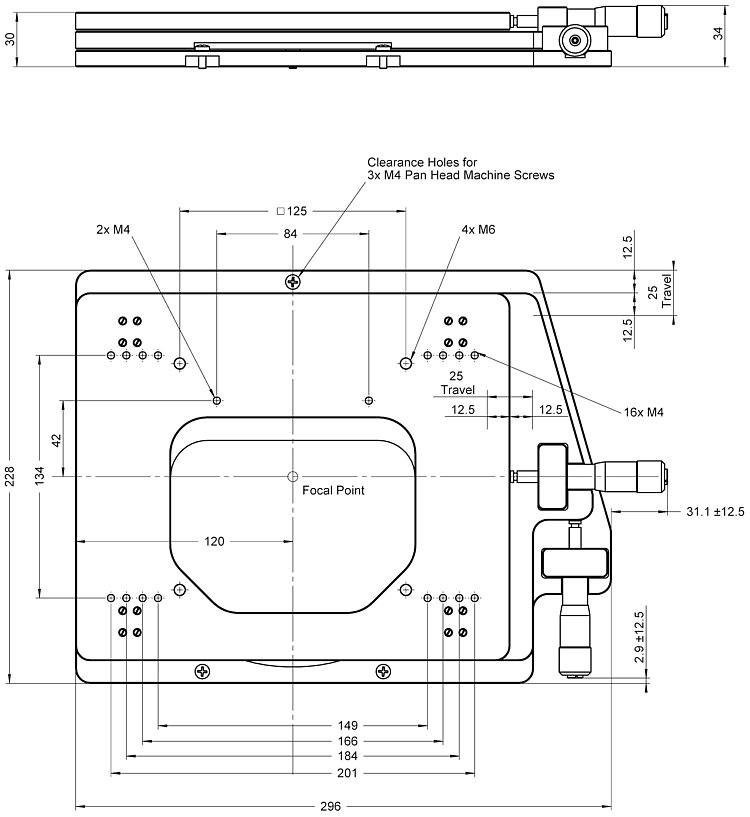

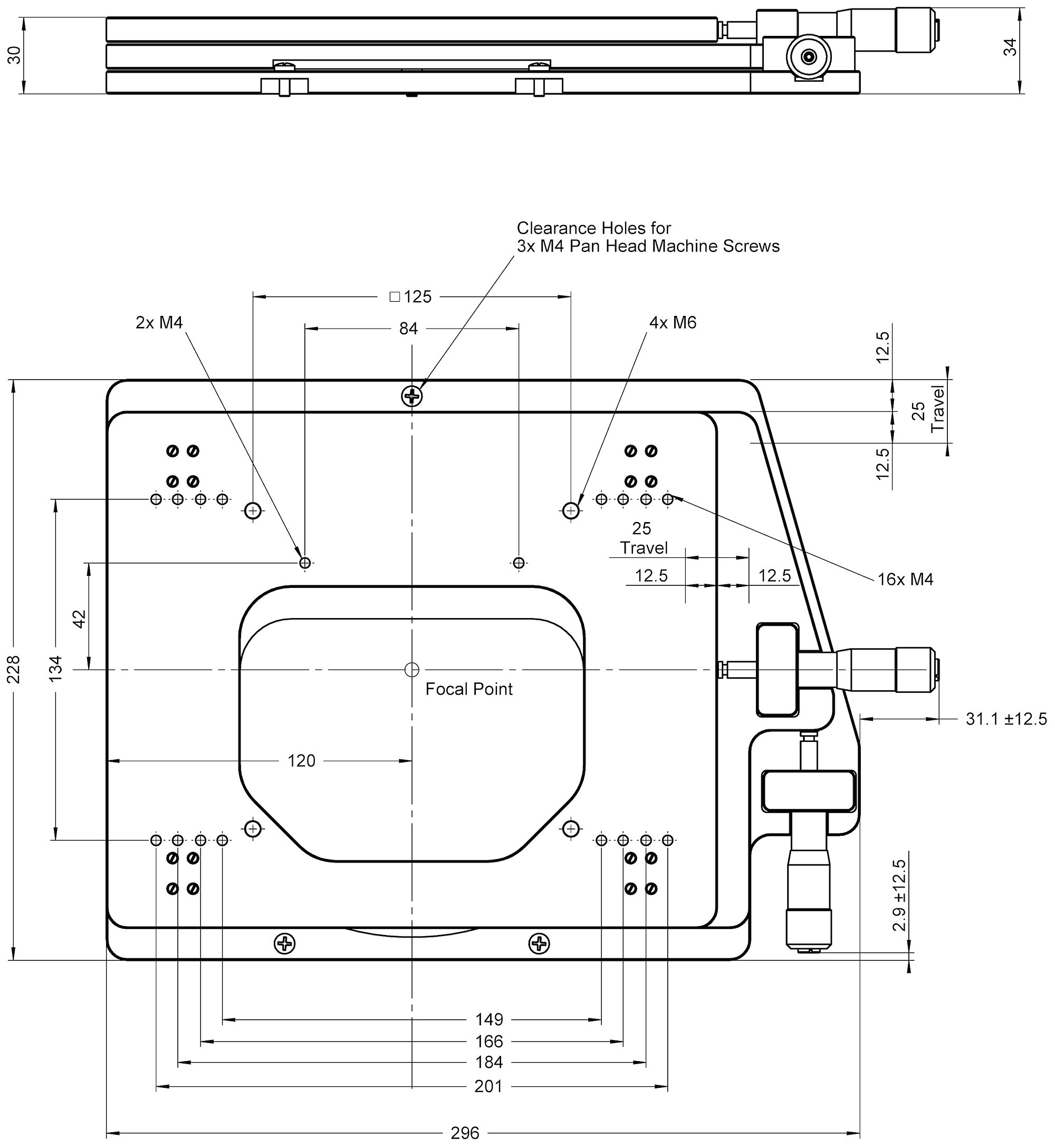

M-545.2MZ: 尺寸单位为毫米

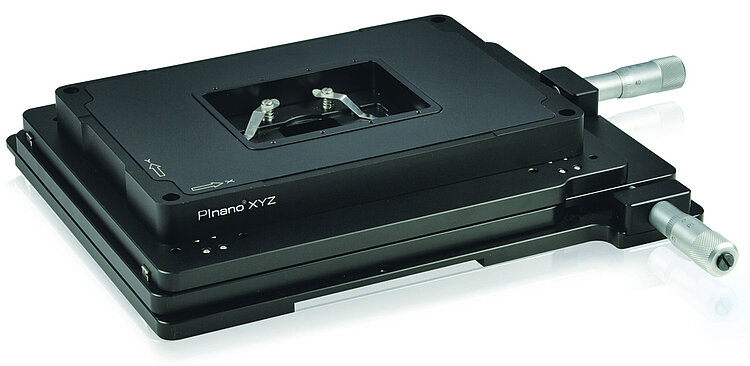

M-545 XY位移平台上的P-545PInano®压电定位器
M-545 显微镜XY平台
产品描述
规格
下载
报价/订购
标准级手动显微镜XY平台
由PI提供的压电纳米定位器的粗略调整，以及标本夹的手动定位。支持适宜扫描和动作稳定。
测微螺旋或步进电机驱动器
M-545 XY位移平台还可以配备M-229系列的驱动器（除M-545.2MZ之外的所有型号）。完整的包装带有两个步进电机驱动器、匹配控制器和操纵杆，可通过下列产品编号M-545.USG寻找到M-545.USC。
适用于众多制造商的显微镜
用于来自尼康 (TI)、蔡司 (Axio Observer)、莱卡 (DMI)和奥林巴斯 (IX2, IX3)的倒置显微镜。可按需提供用于其他显微镜的版本。
可以与众多PI纳米定位器结合使用
可以将P-545 PInano®和P-541/P-542系列的压电纳米定位器安装到M-545的平台上。PI的接装板可与其他压电纳米定位器结合使用。
下载
数据表
文件
文件
Installation Instructions M545T0001
M-545.USG / M-545.USC Drive Set for M-545 XY Stage
版本/日期
2020-02-10
pdf - 642 KB
English
文件
用户使用手册PZA02
M-545系列显微镜平台
版本/日期
3.2.0 2020-03-04
pdf - 3 MB
English
3D模型
3D模型
M-545 3-D模型
版本/日期
2020-01-15
zip - 2 MB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
M-545.2MN
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于尼康显微镜（TI系列）
M-545.2ML
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于莱卡显微镜（DMI系列）
M-545.2MZ
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于蔡司显微镜（Axio Observer）
配件
样品夹
P-545.SH3
显微镜载片支架用于PInano®压电陶瓷平台
P-545.PD3
培养皿支架，35毫米，用于PInano®压电陶瓷平台
P-545.PP3
用于PInano®压电陶瓷平台配件的通用托板
接装板
M-545.SHP
适用于M-545XY位移平台的显微镜样本支架接装板
P-733.AP1
接装板用于将P-733 压电工作台安装在M-545 XY位移平台上
P-736.AP1
接装板用于将P-736.ZRxPInano®.Z向压电扫描仪安装在M-545XY位移平台上
步进电机驱动器（可选配；适用于除M-545.2MZ之外的所有型号）
M-545.USC
用于M-545 XY位移平台的驱动装置：包括步进电机线性促动器、控制器和操纵杆
M-545.USG
用于M-545 XY位移平台的驱动装置：包括步进电机线性促动器
