M-228.10S
带步进电机的高分辨率线性促动器；带减速齿轮的两相步进电机；行程10mm；进给力20N；最大速度1.5mm/s；梯形螺纹丝杠；限位开关：霍尔效应；电缆长度0.5m

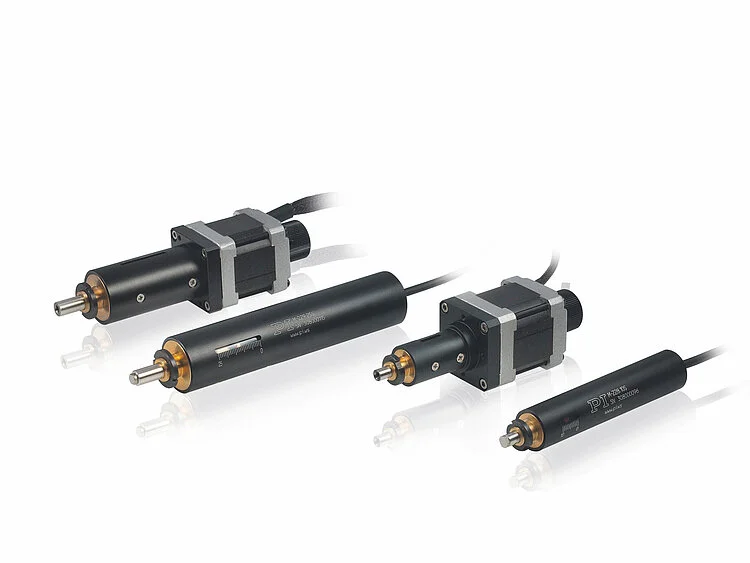

M-228 • M-229 带步进电机的高分辨率线性促动器
紧凑、直接驱动和齿轮电机版本
- 行程为10和25mm
- 高负载能力：80N
- 带减速齿轮的版本的分辨率为0.36nm
- 速度达4mm/s
- 直接驱动版本含旋钮
- 非接触式限位和参考开关

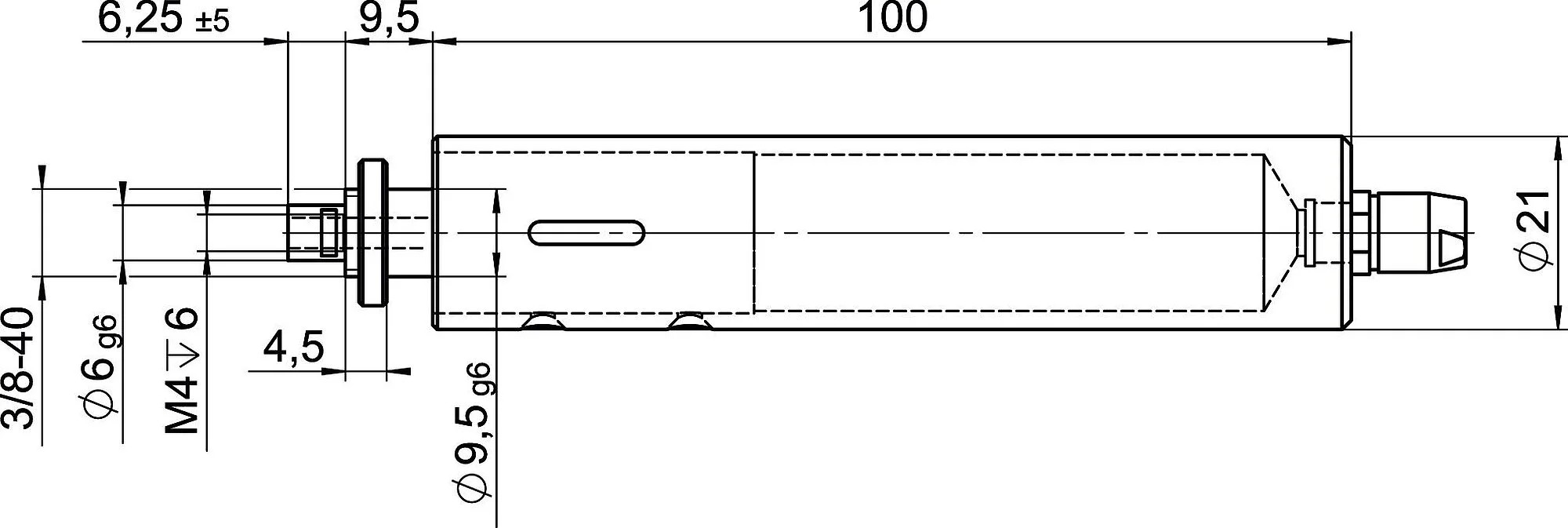

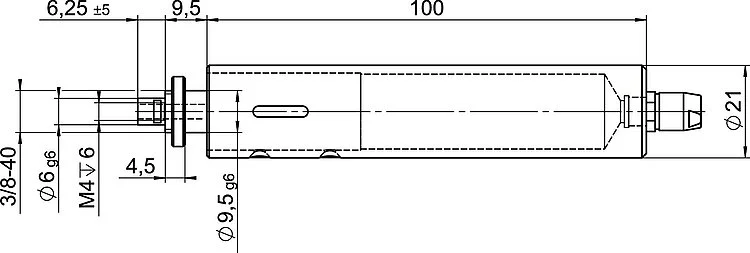

M-228.10S，尺寸单位为mm。 请注意，在图中使用逗号而非小数点。

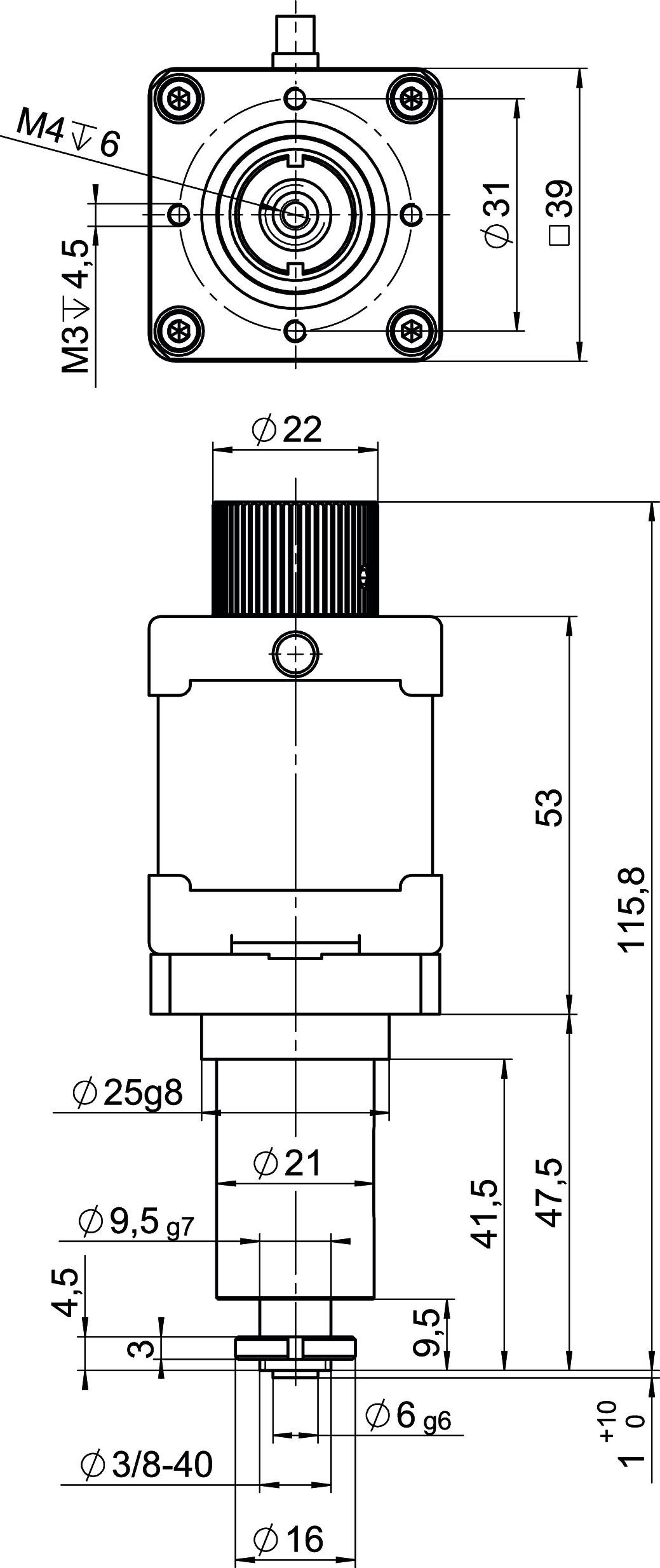

M-228.11S，尺寸单位为mm。 请注意，在图中使用逗号而非小数点。

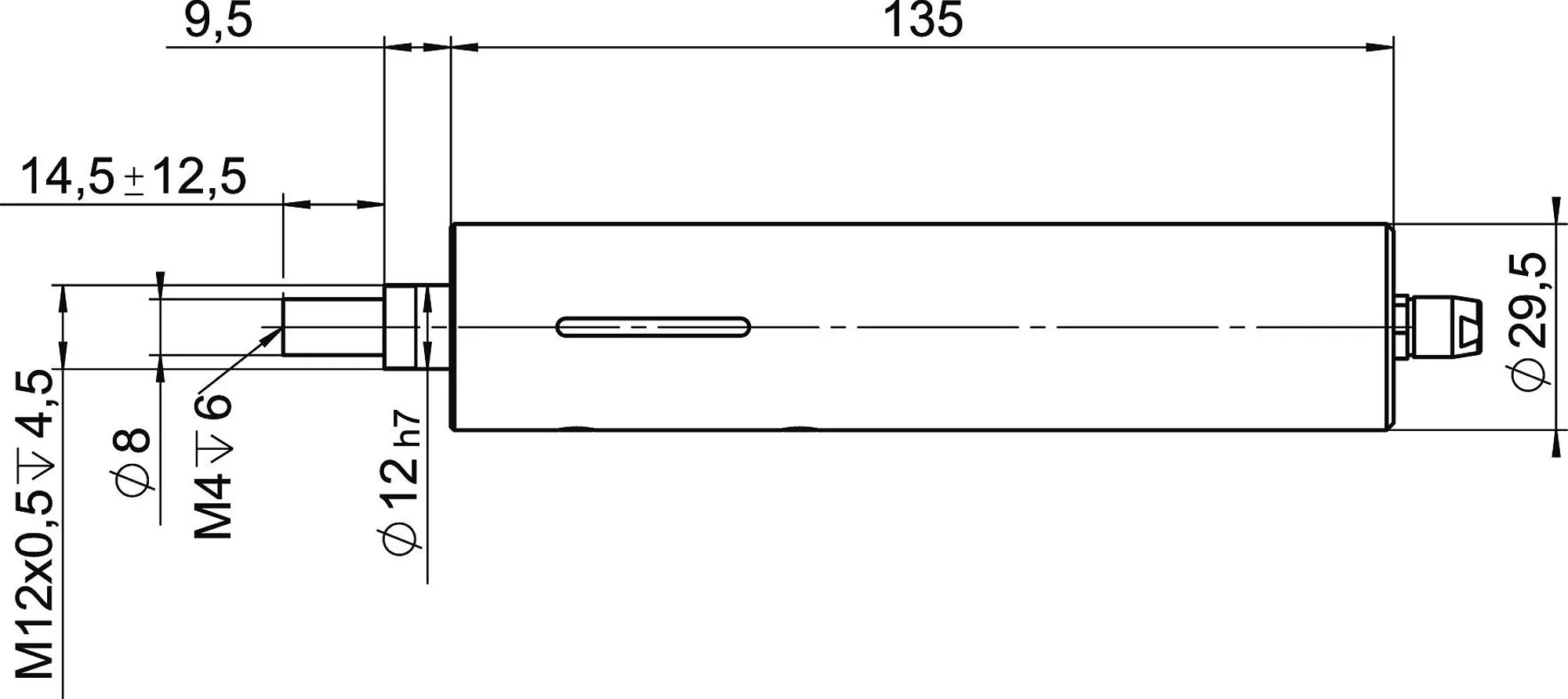

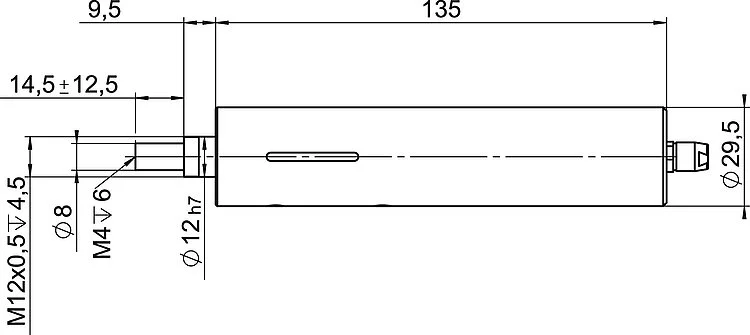

M-229.25S，尺寸单位为mm。 请注意，在图中使用逗号而非小数点。

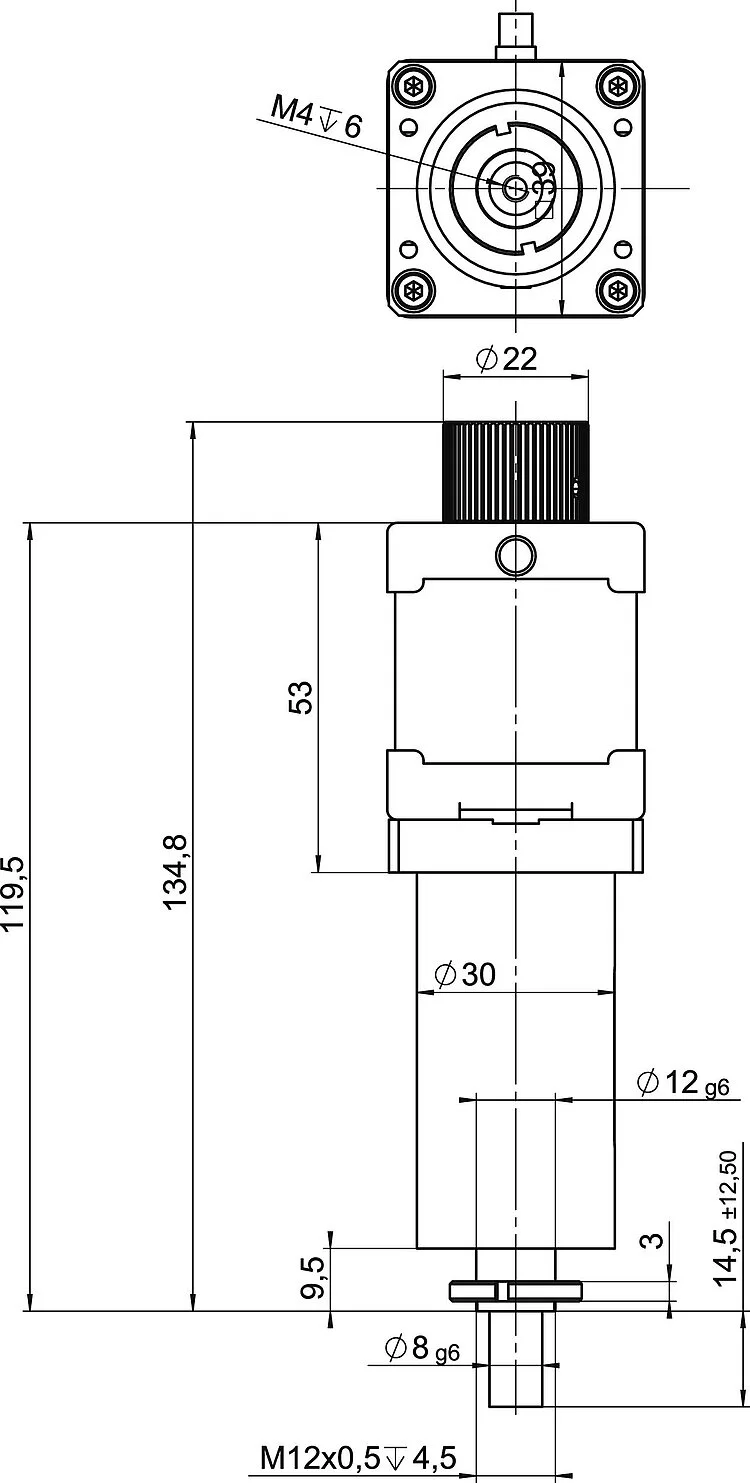

M-229.26S，尺寸单位为mm。 请注意，在图中使用逗号而非小数点。
M-228 • M-229 带步进电机的高分辨率线性促动器
产品描述
规格
下载
报价/订购
规格
规格
选择行程范围：
| 运动 | M-228.10S | M-228.11S | M-229.25S | M-229.26S | 公差 |
|---|---|---|---|---|---|
| 主动轴 | X | X | X | X | |
| X向的行程 | 10 mm | 10 mm | 25 mm | 25 mm | |
| X向的最大速度，空载 | 1.5 mm/s | 4 mm/s | 1.5 mm/s | 4 mm/s | |
| 定位 | M-228.10S | M-228.11S | M-229.25S | M-229.26S | 公差 |
| X向的最小位移 | 1 µm | 1 µm | 1 µm | 1 µm | typ. |
| X向的单向重复精度 | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | typ. |
| X向的空回 | 5 µm | 10 µm | 10 µm | 10 µm | typ. |
| 参考点开关 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | |
| 参考点开关重复精度 | 1 µm | 1 µm | 1 µm | 1 µm | |
| 限位开关 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | |
| 驱动性能 | M-228.10S | M-228.11S | M-229.25S | M-229.26S | 公差 |
| 驱动类型 | 带减速齿轮的两相步进电机 | 两相步进电机 | 带减速齿轮的两相步进电机 | 两相步进电机 | |
| 工作电压 | 24 V | 24 V | 24 V | 24 V | |
| 标称电流，均方根 | 0.25 A | 0.85 A | 1 A | 0.85 A | typ. |
| 电机分辨率 | 24 全步/转 | 400 全步/转 | 24 全步/转 | 400 全步/转 | |
| X向的驱动力 | 20 N | 50 N | 50 N | 80 N | typ. |
| 机械性能 | M-228.10S | M-228.11S | M-229.25S | M-229.26S | 公差 |
| 传动螺杆类型 | 梯形传动螺杆 | 梯形传动螺杆 | 梯形传动螺杆 | 梯形传动螺杆 | |
| 丝杠螺距 | 0.5 mm | 0.5 mm | 0.5 mm | 0.5 mm | |
| 齿轮速比i | 256 : 9 | - | 256 : 9 | - | |
| 总质量 | 230 g | 360 g | 400 g | 610 g | |
| 材料 | 阳极氧化铝、铬钢、黄铜 | 阳极氧化铝、铬钢、黄铜 | 阳极氧化铝、铬钢、黄铜 | 阳极氧化铝、铬钢、黄铜 | |
| 其他 | M-228.10S | M-228.11S | M-229.25S | M-229.26S | 公差 |
| 工作温度范围 | -20至65 °C | -20至65 °C | -20至65 °C | -20至65 °C | |
| 接头 | D-sub 15（公头） | D-sub 15（公头） | D-sub 15（公头） | D-sub 15（公头） | |
| 电缆长度 | 0.5 m | 0.6 m | 0.5 m | 0.6 m | |
| 推荐控制器/驱动器 | C-663.12 C-885与C-663.12C885 | C-663.12 C-885与C-663.12C885 | C-663.12 C-885与C-663.12C885 | C-663.12 C-885与C-663.12C885 |
最小位移说明：带推荐的控制器
回差说明：带预载
额定电流（RMS）说明：每个电机相位
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
下载
产品注解
产品注解
Product Change Notification Lable Change M-products
版本/日期
2019-10-01
pdf - 230 KB
English
数据表
文件
文件
简单说明MP122EK
线性促动器：M-22x / M-22x
版本/日期
6.1.0 03/2025
pdf - 199 KB
版本/日期
6.1.0 03/2025
pdf - 207 KB
文件
用户使用手册MP86
M-228、M-229带步进电机的线性促动器
版本/日期
2.1.0 2024-04-15
pdf - 2 MB
版本/日期
2.1.0 2024-04-15
pdf - 2 MB
3D模型
3D模型
M-22x 3D模型
zip - 631 KB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
M-228.11S
带步进电机的高分辨率线性促动器；两相步进电机；行程10mm；进给力50N；最大速度4mm/s；梯形螺纹主轴；限位开关：霍尔效应；电缆长度0.6m
M-229.25S
带步进电机的高分辨率线性促动器；带减速齿轮的两相步进电机；行程25mm；进给力50N；最大速度1.5mm/s；梯形螺纹主轴；限位开关：霍尔效应；电缆长度0.5m
M-229.26S
带步进电机的高分辨率线性促动器；两相步进电机；行程25mm；进给力80N；最大速度4mm/s；梯形螺纹丝杠；限位开关：霍尔效应；电缆长度0.6m
