M-230.10
带直流或步进电机的高分辨率线性促动器；直流齿轮电机；行程10mm；进给力70N；最大速度0.8mm/s；梯形螺纹主轴；增量旋转编码器，传感器分辨率2048cts./rev.；限位开关：霍尔效应；电缆长度0.5m

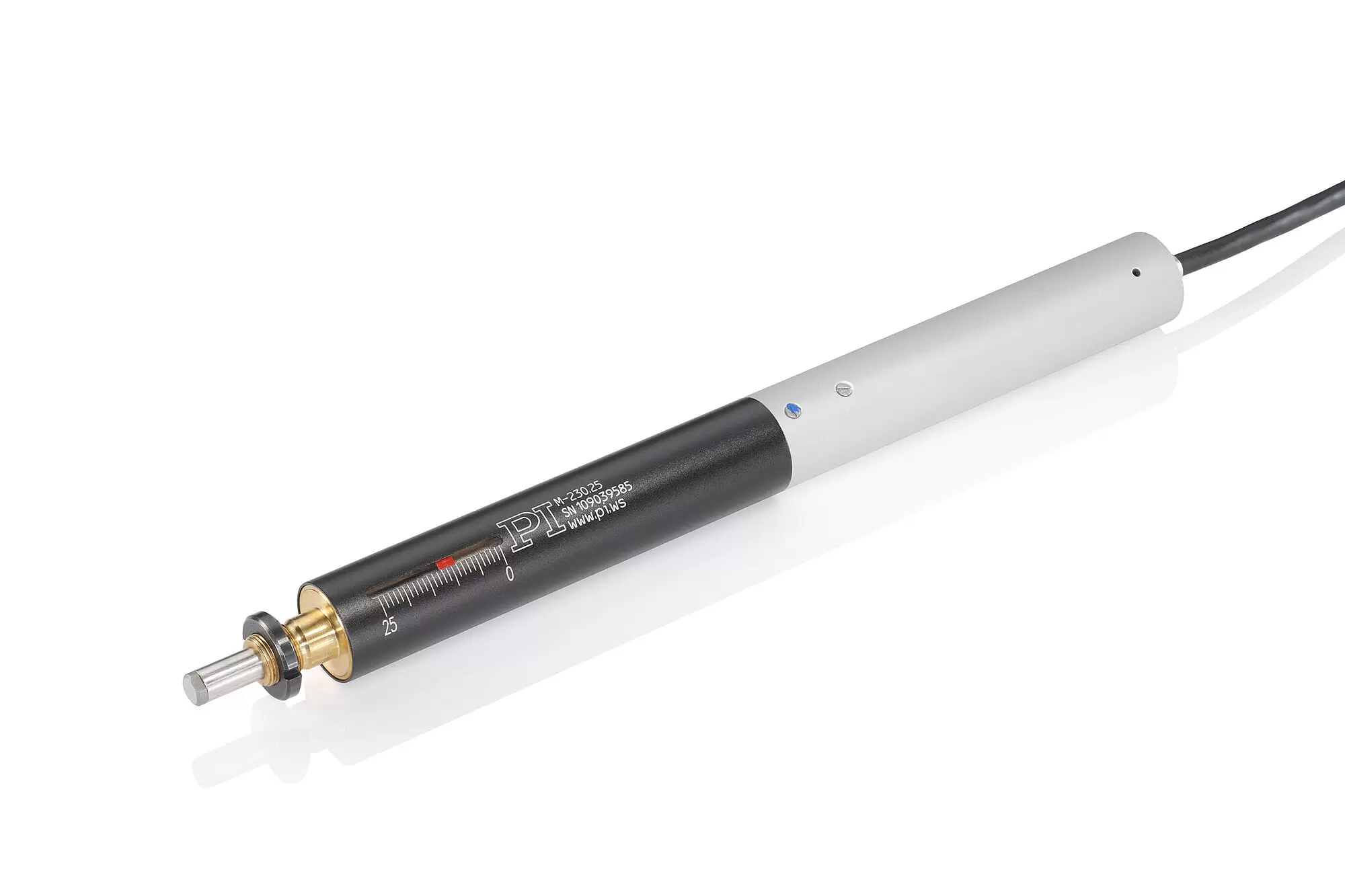

M-230 带直流和步进电机的高分辨率线性促动器
不可旋转的端件，限位开关
- 不可旋转端件：避免将跳动误差传递到接触点上
- 超高精度：最小增量步长为50nm，单向重复精度为±0.1µm
- 方向感应参考点开关：减少找参考位所需的时间，可根据应用进行参考位设置以避免碰撞
- 易于控制的步进电机版本

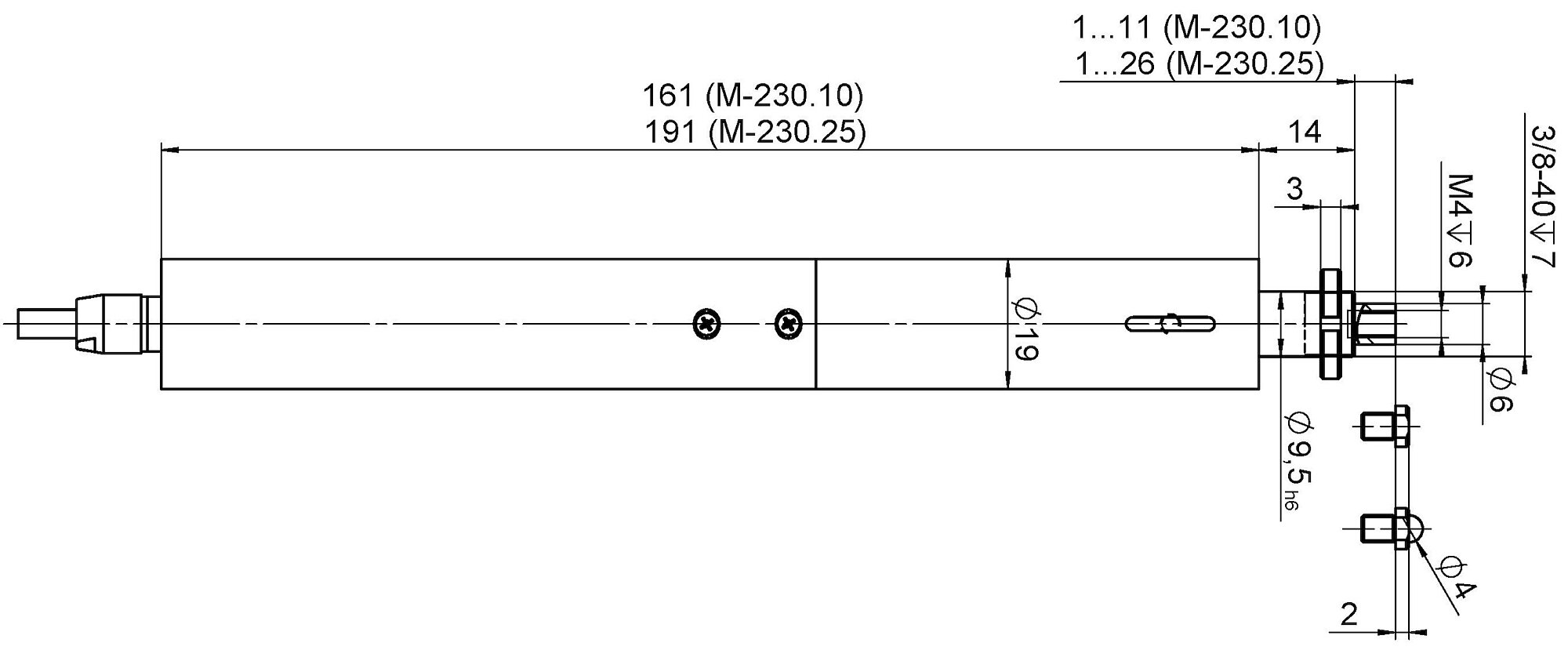

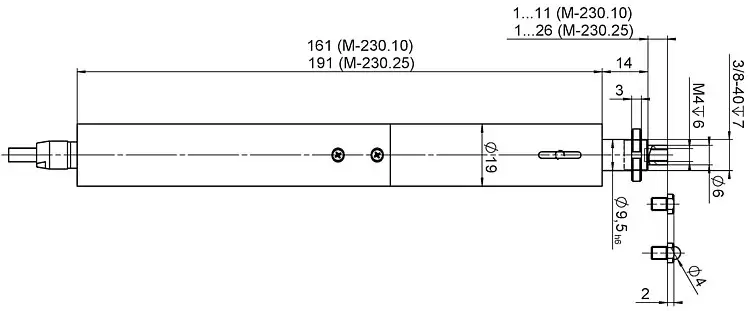

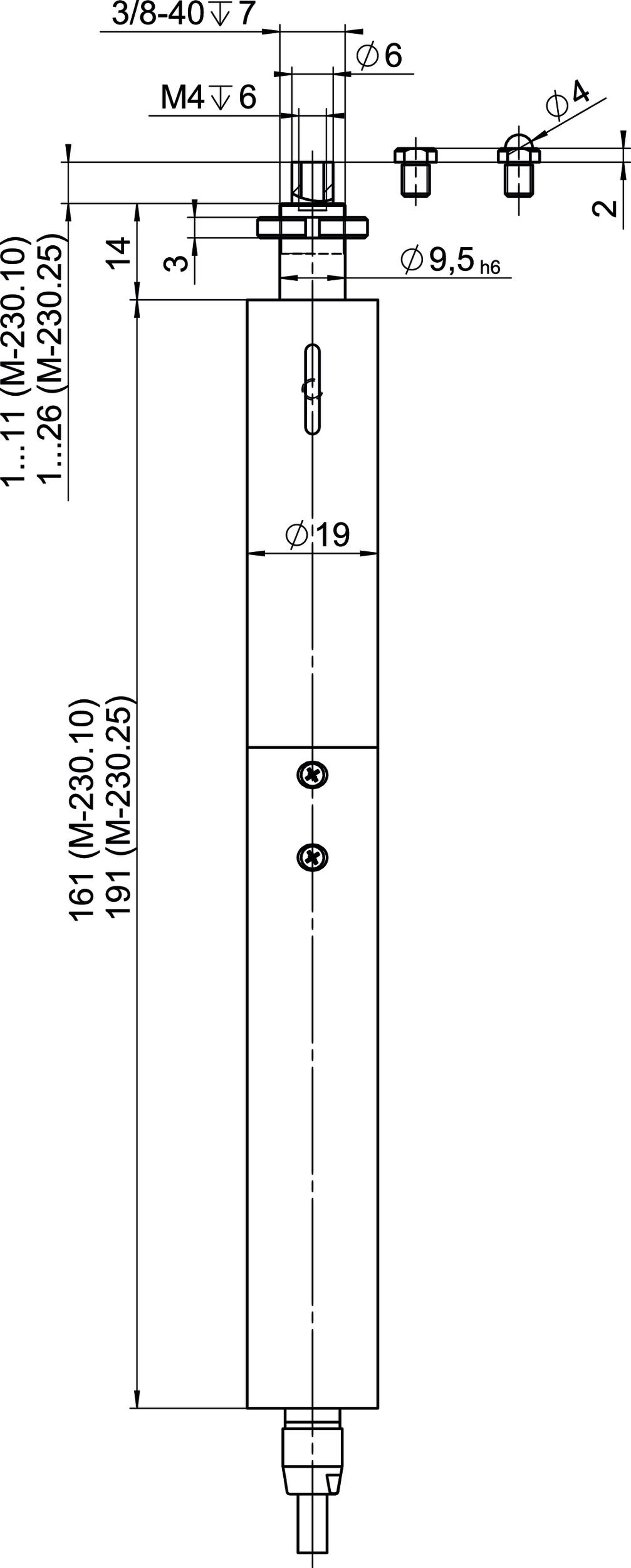

M-230，尺寸单位为mm。 请注意，在图中使用逗号代表小数点。

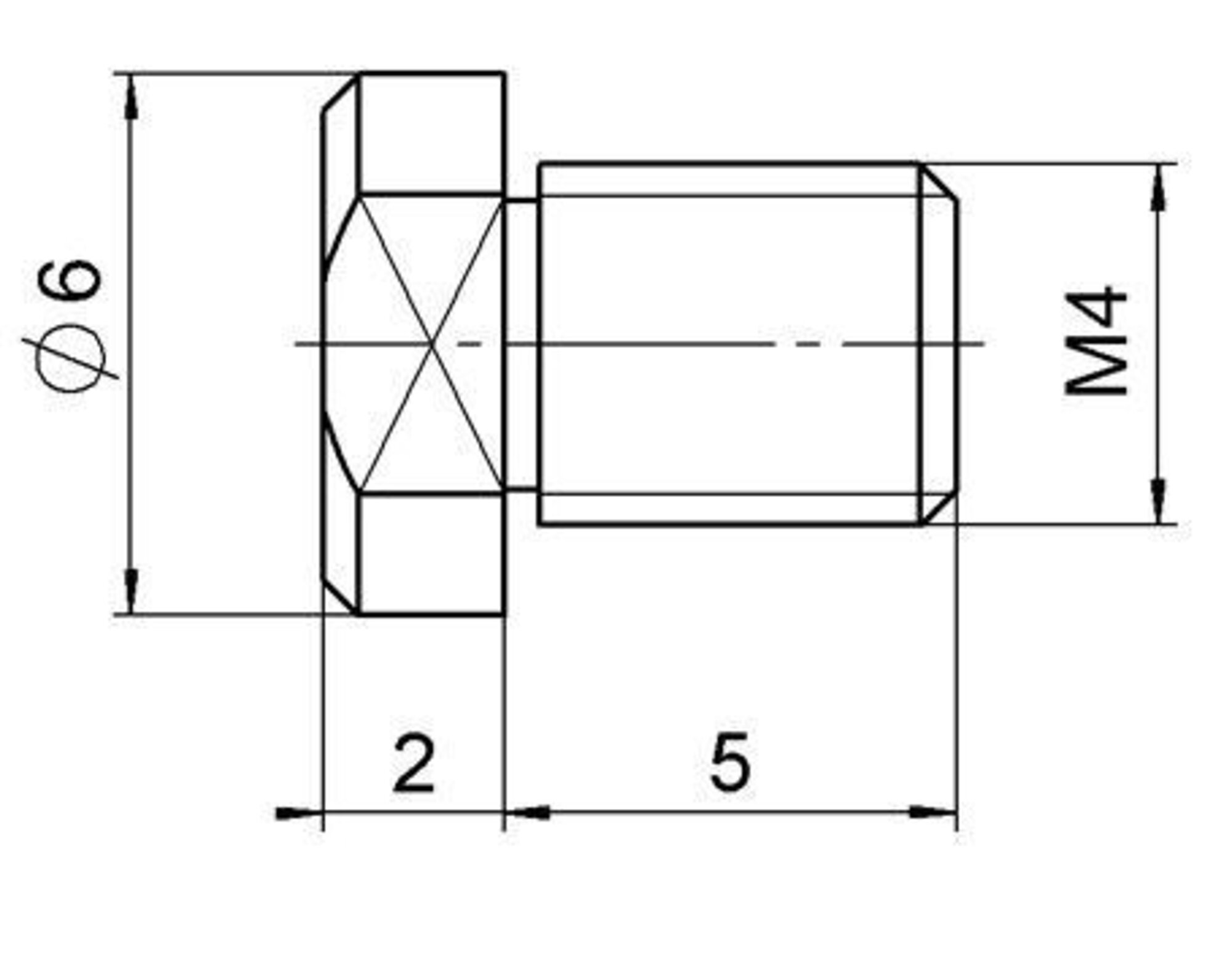

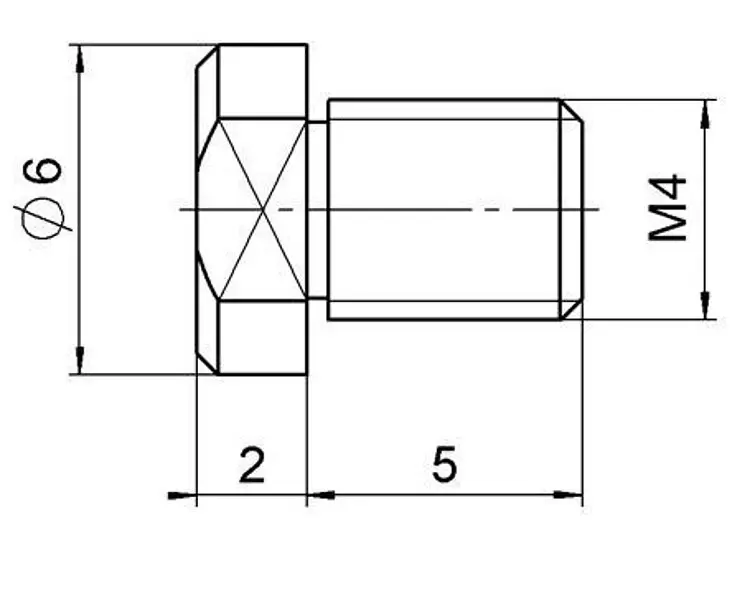

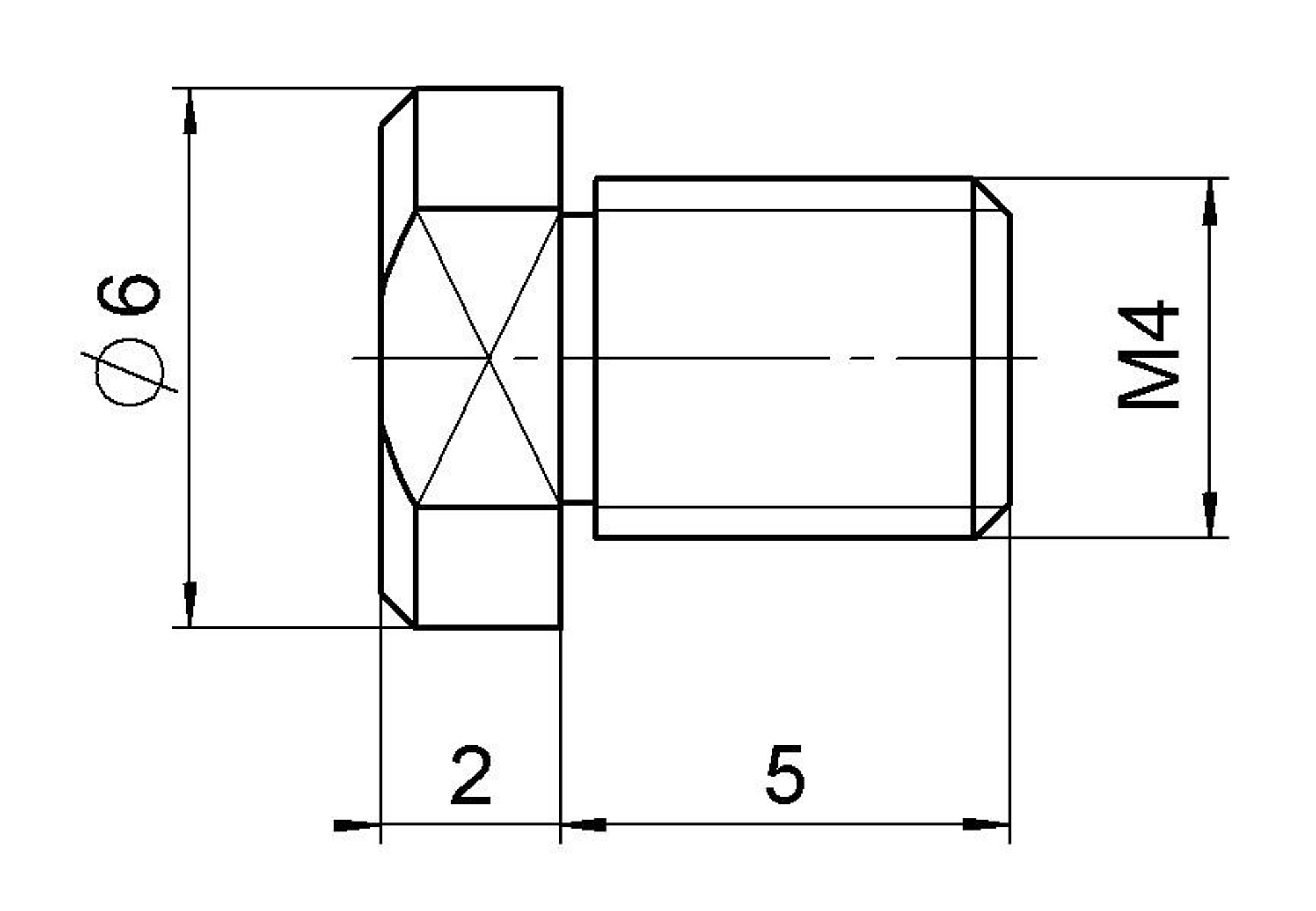

平面端件M23010116尺寸（包含）

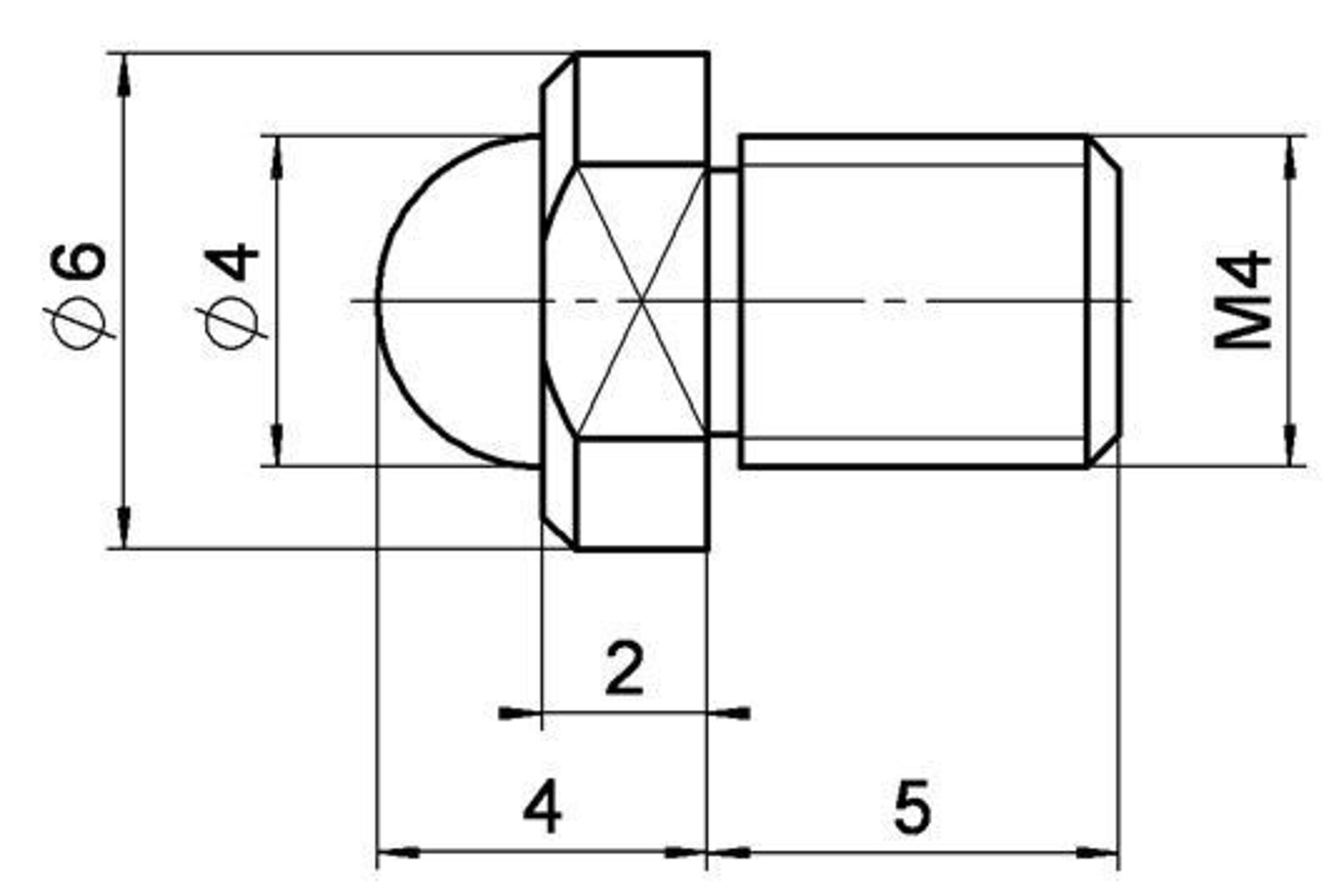

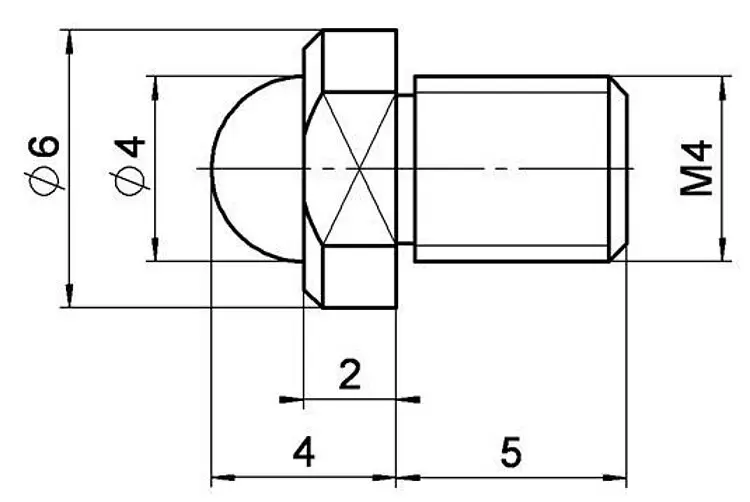

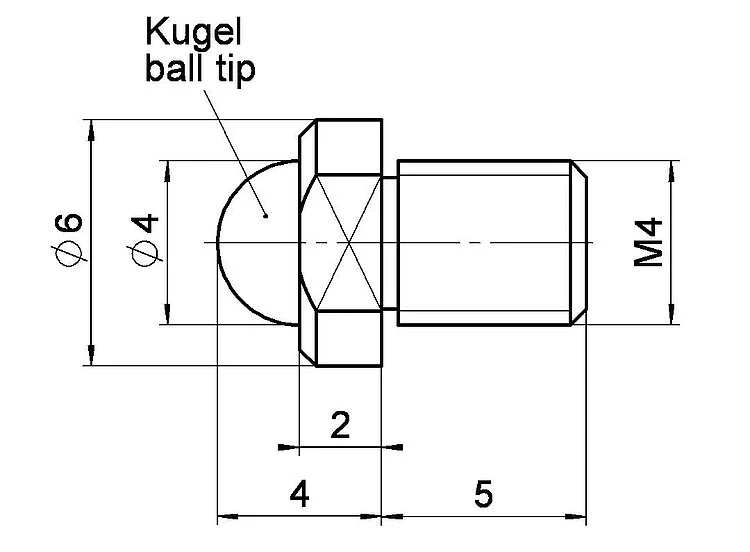

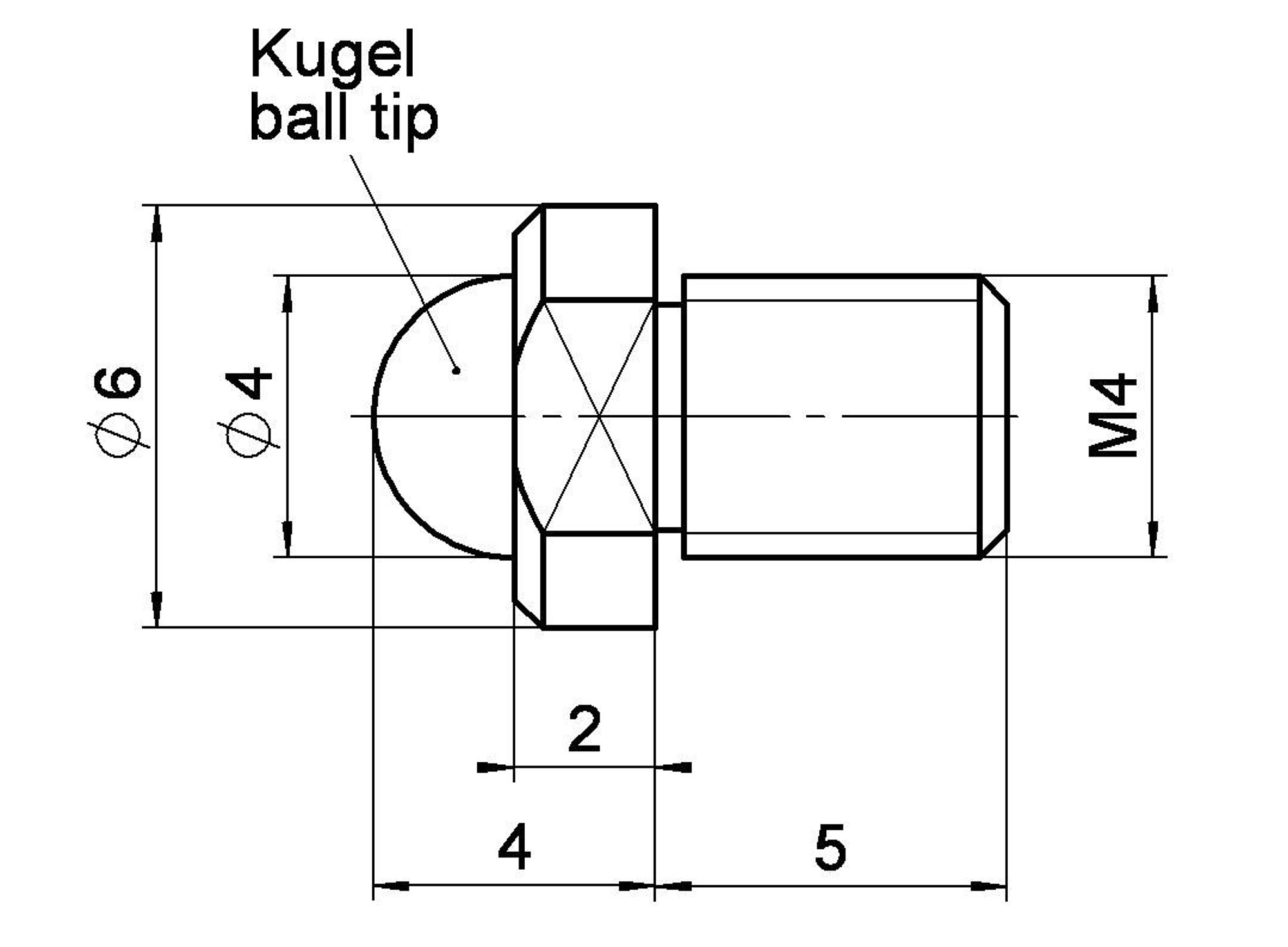

球形端件M23010117尺寸（包含）
M-230 带直流和步进电机的高分辨率线性促动器
产品描述
规格
下载
报价/订购
概述
行程为10mm和25mm，最小位移0.05µm，速度高达1.2mm/s，MTBF>20000h
精密级线性驱动器
高分辨率线性促动器。 带减速齿轮的位置控制直流电机和高分辨率旋转编码器可实现仅100nm的增量运动和重复精度。 低振动、功能强大且带减速齿轮的两相步进电机可实现平滑准确的开环定位。
高品质零部件
超低摩擦和零空回构造。 不可旋转端件可实现均匀运动，防止接触点处产生摆动、力矩和磨损。 包含平面和球形端件，用于力解耦。 非接触式限位开关可保护机械部件。 连接器中带差动编码器驱动器的位置控制型号可实现长达10m距离的安全信号传输。
应用领域
精密对准、测微螺旋的机动化替代方案。
规格
规格
选择行程范围：
| 运动 | M-230.10 | M-230.25 | M-230.10S | M-230.25S | 公差 |
|---|---|---|---|---|---|
| 主动轴 | X | X | X | X | |
| X向的行程 | 10 mm | 25 mm | 10 mm | 25 mm | |
| X向的最大速度，空载 | 0.8 mm/s | 0.8 mm/s | 1.2 mm/s | 1.2 mm/s | |
| 定位 | M-230.10 | M-230.25 | M-230.10S | M-230.25S | 公差 |
| X向的最小位移 | 0.05 µm | 0.05 µm | 0.1 µm | 0.1 µm | typ. |
| X向的单向重复精度 | ± 0.1 µm | ± 0.1 µm | ± 0.1 µm | ± 0.1 µm | typ. |
| X向的空回 | 2 µm | 2 µm | 2 µm | 2 µm | typ. |
| 参考点开关 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | |
| 参考点开关重复精度 | 1 µm | 1 µm | 1 µm | 1 µm | |
| 限位开关 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | |
| 集成传感器 | 增量式旋转编码器 | 增量式旋转编码器 | — | — | |
| 传感器分辨率 | 2048 步/圈 | 2048 步/圈 | — | — | |
| 驱动性能 | M-230.10 | M-230.25 | M-230.10S | M-230.25S | 公差 |
| 驱动类型 | 直流齿轮电机 | 直流齿轮电机 | 带减速齿轮的两相步进电机 | 带减速齿轮的两相步进电机 | |
| 标称电压 | 12 V | 12 V | — | — | |
| 标称电流，均方根 | 0.28 A | 0.28 A | — | — | typ. |
| 峰值电流，均方根 | 0.83 A | 0.83 A | — | — | typ. |
| 峰值电流，时限 | 3 s | 3 s | — | — | |
| 最大功耗 | 10.01 W | 10.01 W | — | — | |
| X向的驱动力 | 70 N | 70 N | 45 N | 45 N | typ. |
| 力矩常数 | 0.0115 N·m/A | 0.0115 N·m/A | — | — | typ. |
| 相间电阻 | 19.8 Ω | 19.8 Ω | — | — | typ. |
| 相间电感 | 0.42 mH | 0.42 mH | — | — | |
| 反电动势，旋转 | 1.208 V/kRPM | 1.208 V/kRPM | — | — | max. |
| 极对数 | 1 | 1 | — | — | |
| 工作电压 | — | — | 24 V | 24 V | |
| 电机分辨率 | — | — | 24 全步/转 | 24 全步/转 | |
| 机械性能 | M-230.10 | M-230.25 | M-230.10S | M-230.25S | 公差 |
| Y向的允许推力 | 30 N | 20 N | 30 N | 20 N | max. |
| 传动螺杆类型 | 梯形传动螺杆 | 梯形传动螺杆 | 梯形传动螺杆 | 梯形传动螺杆 | |
| 丝杠螺距 | 0.4 mm | 0.4 mm | 0.4 mm | 0.4 mm | |
| 齿轮速比i | 42.92063 : 1 | 42.92063 : 1 | 28.44444 : 1 | 28.44444 : 1 | |
| 总质量 | 300 g | 350 g | 300 g | 350 g | |
| 材料 | 阳极氧化铝、铬钢、黄铜 | 阳极氧化铝、铬钢、黄铜 | 阳极氧化铝、铬钢、黄铜 | 阳极氧化铝、铬钢、黄铜 | |
| 其他 | M-230.10 | M-230.25 | M-230.10S | M-230.25S | 公差 |
| 工作温度范围 | -20至65 °C | -20至65 °C | -20至65 °C | -20至65 °C | |
| 接头 | D-sub 15（公头） | D-sub 15（公头） | D-sub 15（公头） | D-sub 15（公头） | |
| 电缆长度 | 0.5 m | 0.5 m | 0.5 m | 0.5 m | |
| 推荐控制器/驱动器 | C-863.12 C-885与C-863.20C885 C-884 | C-863.12 C-885与C-863.20C885 C-884 | C-663.12 C-885与C-663.12C885 | C-663.12 C-885与C-663.12C885 |
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
