M-227.10
带直流电机的高分辨率线性促动器；直流齿轮电机；行程10mm；进给力40N；最大速度0.75mm/s；梯形螺纹主轴；增量旋转编码器，传感器分辨率2048cts./rev.；电缆长度0.1m

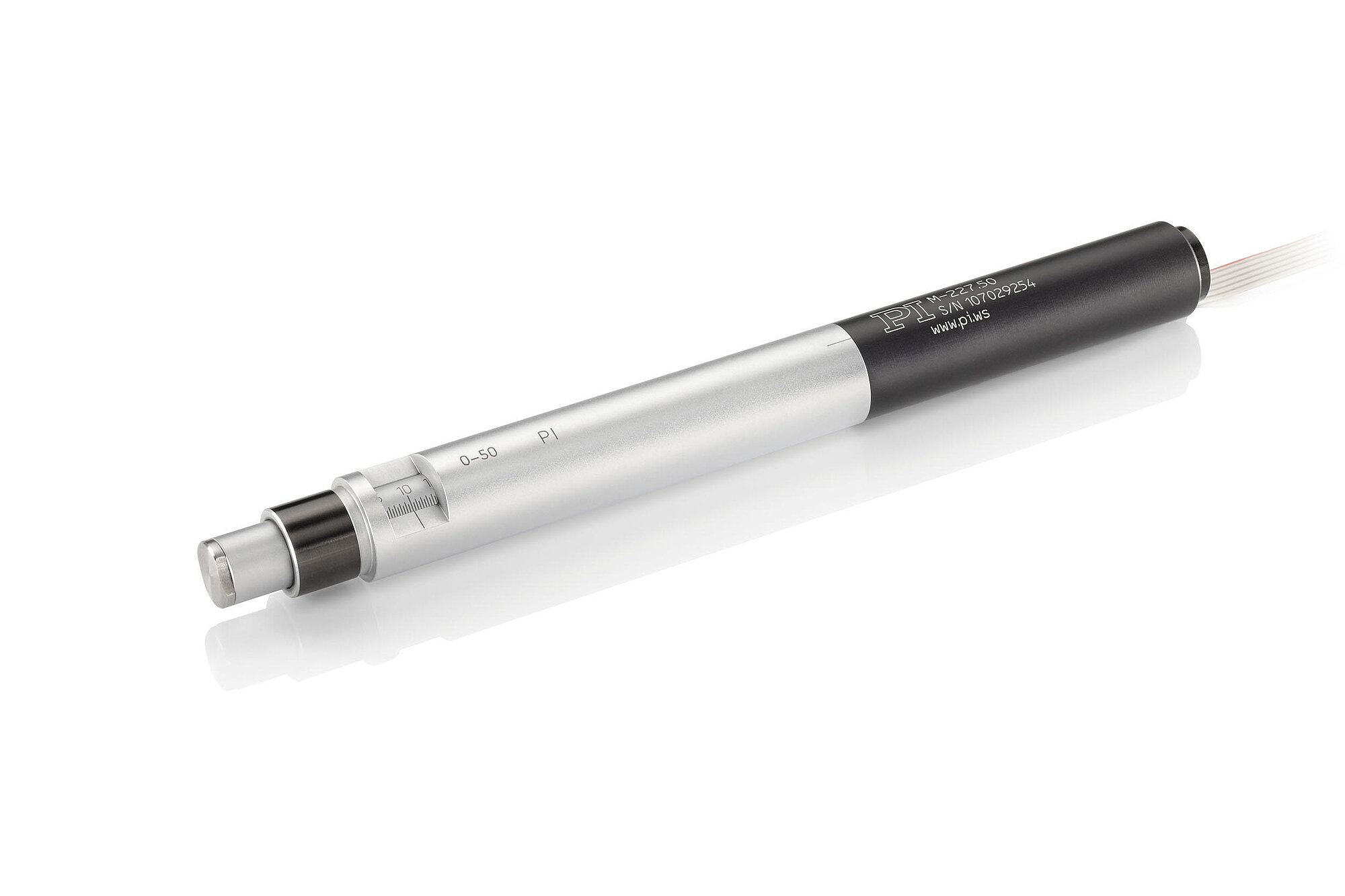

M-227 带直流电机的高分辨率线性促动器
带供选配的压电陶瓷驱动器
- 最小位移0.05µm
- 不可旋转端件
- 选配压电陶瓷驱动器时可实现亚纳米级分辨率

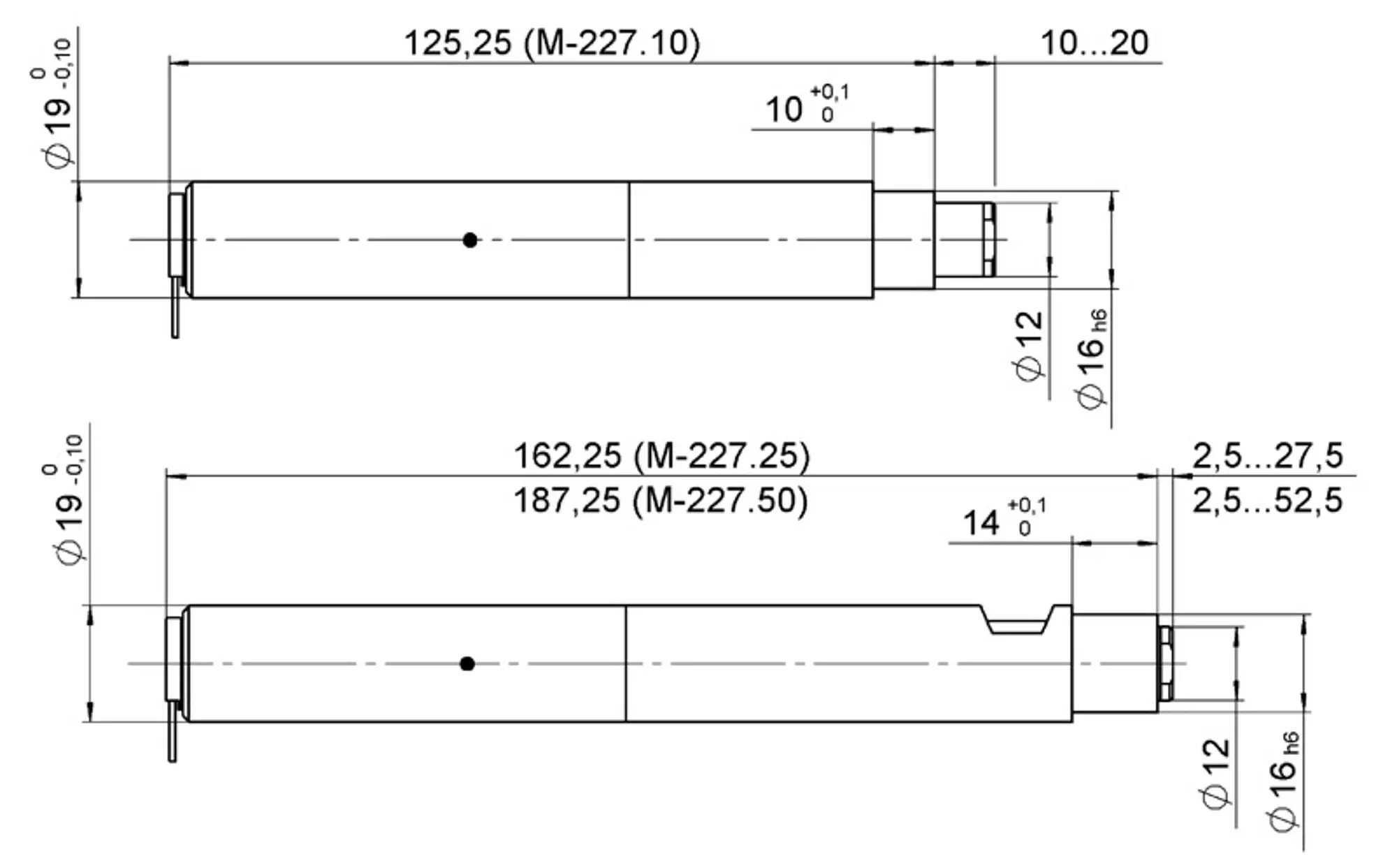

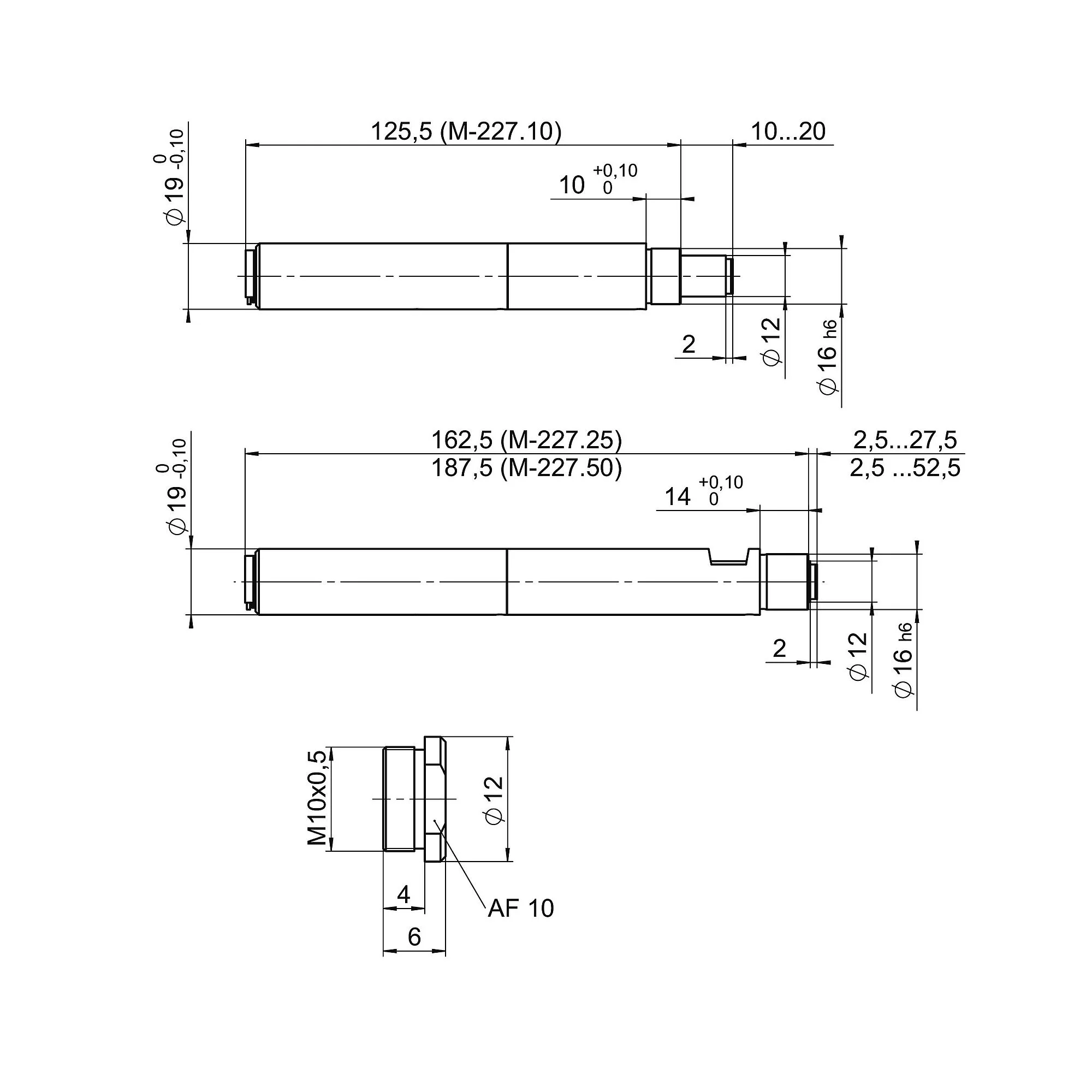

M-227，尺寸单位为mm。 请注意，在图中使用逗号而非小数点。
M-227 带直流电机的高分辨率线性促动器
产品描述
规格
下载
报价/订购
规格
规格
选择行程范围：
| 运动 | M-227.10 | M-227.25 | M-227.50 | 公差 |
|---|---|---|---|---|
| 主动轴 | X | X | X | |
| X向的行程 | 10 mm | 25 mm | 50 mm | |
| X向的最大速度，空载 | 0.75 mm/s | 0.75 mm/s | 0.75 mm/s | |
| 定位 | M-227.10 | M-227.25 | M-227.50 | 公差 |
| X向的最小位移 | 0.05 µm | 0.05 µm | 0.05 µm | typ. |
| X向的单向重复精度 | ± 0.1 µm | ± 0.1 µm | ± 0.1 µm | typ. |
| X向的空回 | 10 µm | 10 µm | 10 µm | typ. |
| 参考点开关 | 编码器参考点 | 编码器参考点 | 编码器参考点 | |
| 集成传感器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | |
| 传感器分辨率 | 2048 步/圈 | 2048 步/圈 | 2048 步/圈 | |
| 驱动性能 | M-227.10 | M-227.25 | M-227.50 | 公差 |
| 驱动类型 | 直流齿轮电机 | 直流齿轮电机 | 直流齿轮电机 | |
| 工作电压 | 0至±12 V | 0至±12 V | 0至±12 V | |
| X向的驱动力 | 40 N | 40 N | 40 N | typ. |
| 机械性能 | M-227.10 | M-227.25 | M-227.50 | 公差 |
| Y向的允许推力 | 0.1 N | 0.1 N | 0.1 N | max. |
| 传动螺杆类型 | 梯形传动螺杆 | 梯形传动螺杆 | 梯形传动螺杆 | |
| 丝杠螺距 | 0.5 mm | 0.5 mm | 0.5 mm | |
| 齿轮速比i | 69,12 : 1 | 69,12 : 1 | 69,12 : 1 | |
| 总质量 | 160 g | 220 g | 260 g | |
| 材料 | 阳极氧化铝、铬钢 | 阳极氧化铝、铬钢 | 阳极氧化铝、铬钢 | |
| 其他 | M-227.10 | M-227.25 | M-227.50 | 公差 |
| 工作温度范围 | -20至65 °C | -20至65 °C | -20至65 °C | |
| 接头 | D-sub 15（公头） | D-sub 15（公头） | D-sub 15（公头） | |
| 电缆长度 | 0.1 m | 0.1 m | 0.1 m | |
| 推荐控制器/驱动器 | C-863.12 C-885与C-863.20C885 C-884 | C-863.12 C-885与C-863.20C885 C-884 | C-863.12 C-885与C-863.20C885 C-884 |
关于驱动力的说明：可按需提供更高驱动力
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
下载
产品注解
产品注解
Product Change Notification Lable Change M-products
版本/日期
2019-10-01
pdf - 230 KB
English
产品注解
Product Change Notification M-Portfolio Streamlining 2
M-227.10S, M-230.10V, M-230.25V, M-232.17S, M-235.22S, M-235.2VD, M-235.2VG, M-235.52S, M-235.5VD, M-235.5VG
版本/日期
2019-04-05
pdf - 71 KB
English
数据表
文件
文件
简单说明MP122EK
线性促动器：M-22x / M-22x
版本/日期
6.1.0 03/2025
pdf - 199 KB
版本/日期
6.1.0 03/2025
pdf - 207 KB
文件
用户使用手册MP40
M-227带直流电机的高分辨率线性促动器
版本/日期
1.4.0 2026-04-09
pdf - 689 KB
English
3D模型
3D模型
M-227 3D模型
zip - 128 KB
Separate connection cable required for motor and sensor connection respectively.
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
M-227.25
带直流电机的高分辨率线性促动器；直流齿轮电机；行程25mm；进给力40N；最大速度0.75mm/s；梯形螺纹主轴；增量旋转编码器，传感器分辨率2048cts./rev.；电缆长度0.1m
M-227.50
带直流电机的高分辨率线性促动器；直流齿轮电机；行程50mm；进给力40N；最大速度0.75mm/s；梯形螺纹主轴；增量旋转编码器，传感器分辨率2048cts./rev.；电缆长度0.1m
