P-601.10
PiezoMoveOEM杠杆放大型促动器，100微米，开环

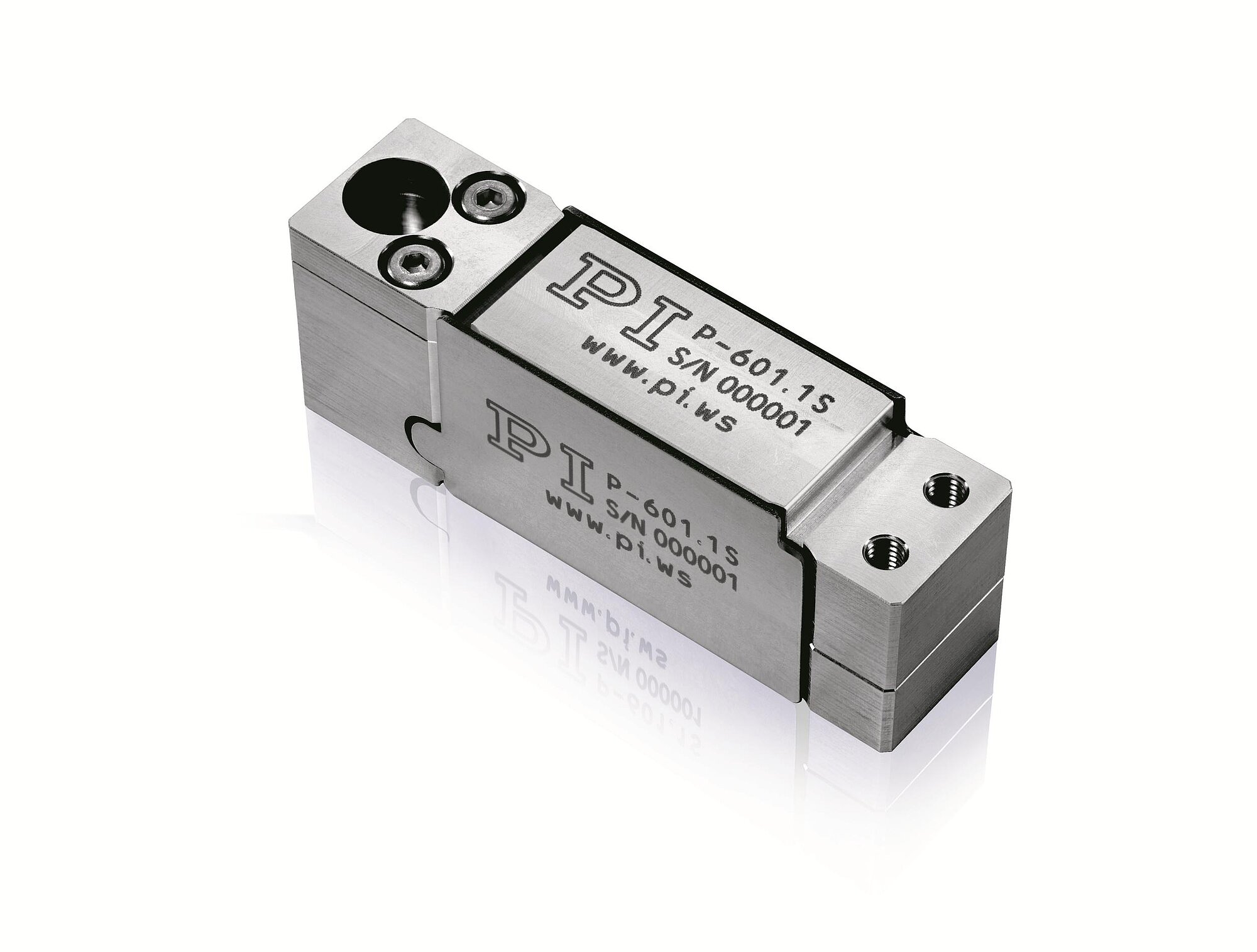

P-601 带导向的PiezoMove线性促动器
带可选配位置传感器
- 柔性铰链导向可实现偏摆最小的直线运动
- 行程达400微米
- 分辨率达0.2纳米
- 带集成式位置传感器
- PICMA压电陶瓷促动器带来超长使用寿命
- 特别适用于光学、医学技术、生物技术和微流体中的OEM应用
- 定制版本行程更长、响应时间更短或为非磁性

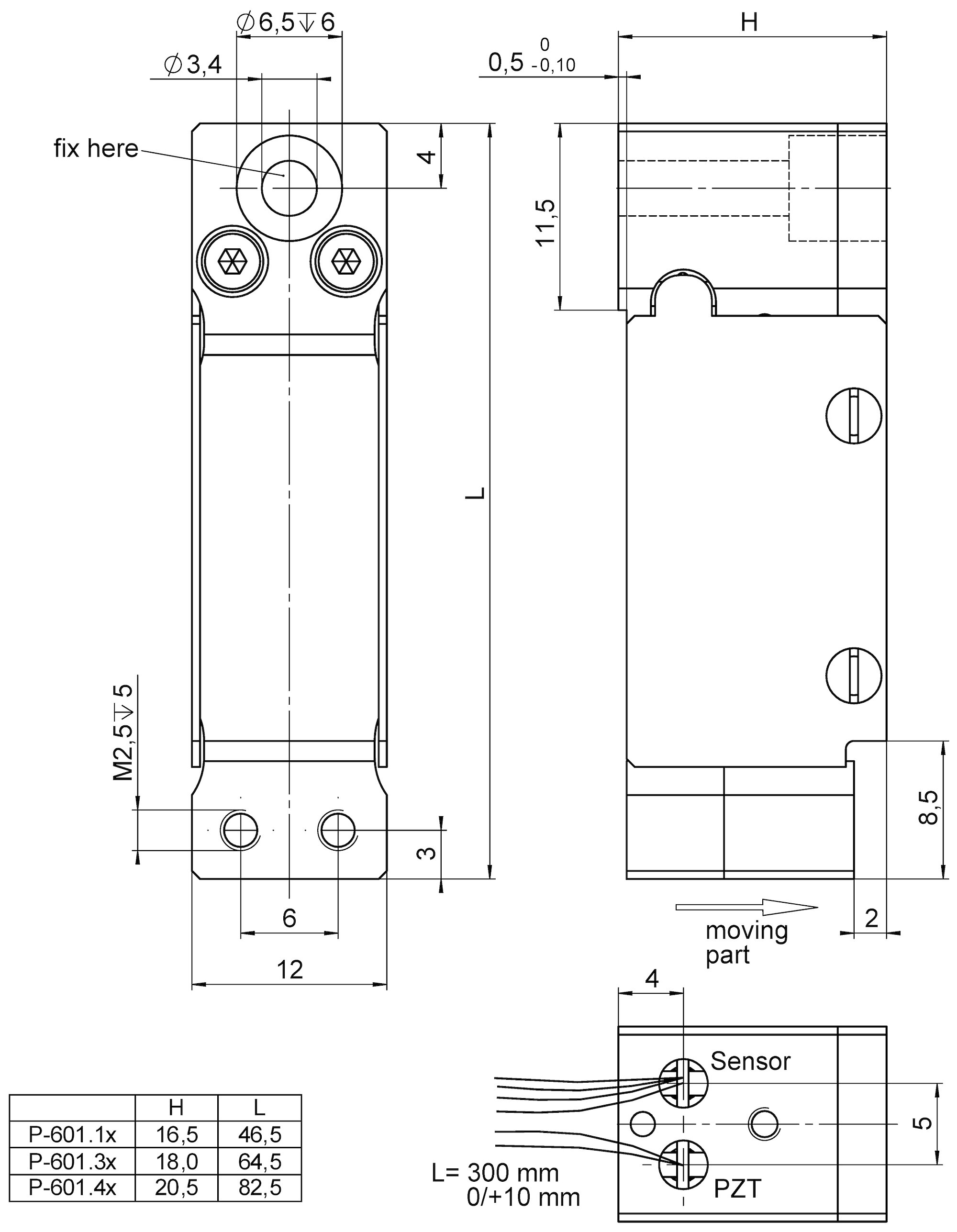

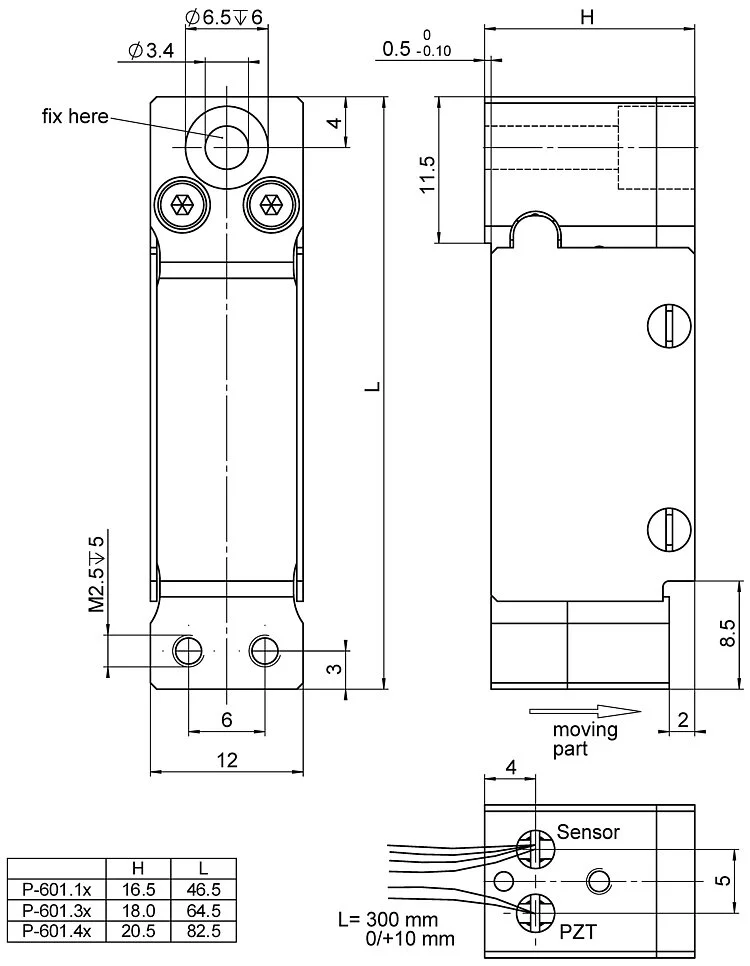

P-601，尺寸单位为毫米

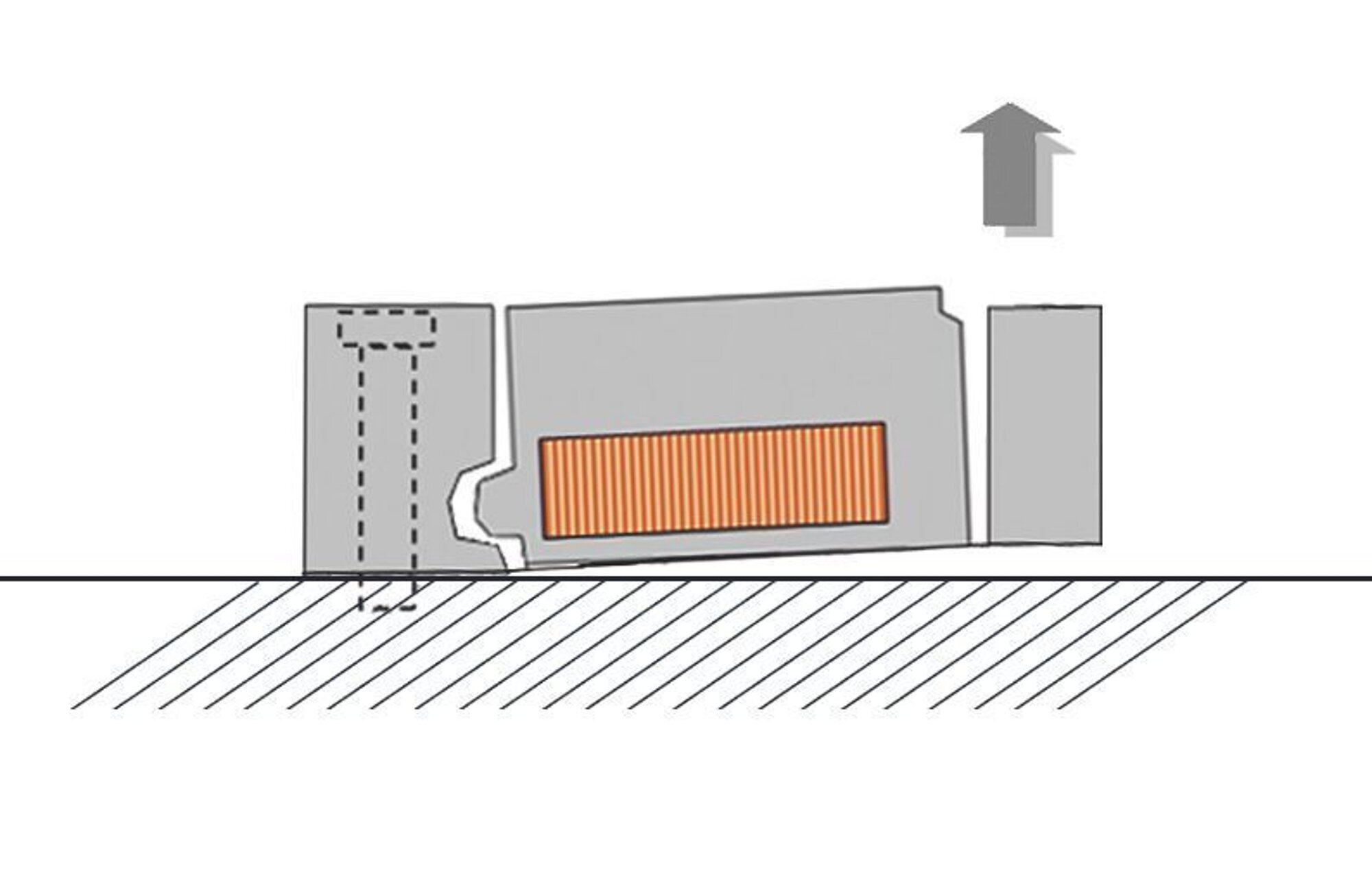

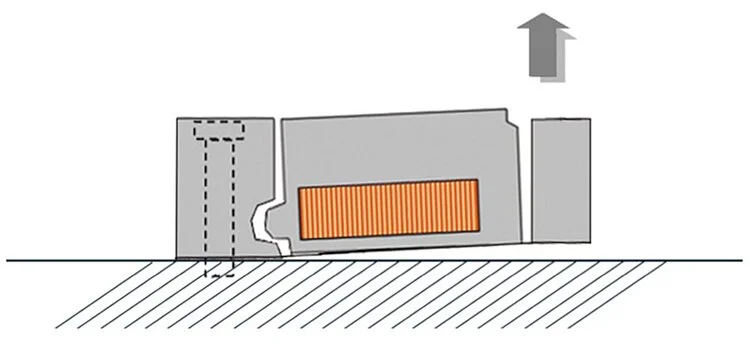

P-601的运动方向。柔性铰链导向防止输出时产生倾斜。
P-601 带导向的PiezoMove线性促动器
产品描述
规格
下载
报价/订购
规格
P-601.1SP-601.1SL | P-601.3SP-601.3SL | P-601.4SP-601.4SL | P-601.x0P-601.x0L开环版本 | 单位 | 公差 | |
|---|---|---|---|---|---|---|
主动轴 | Z | Z | Z | Z | ||
运动和定位 | ||||||
集成传感器 | 应变片传感器 | 应变片传感器 | 应变片传感器 | – | ||
-20至120伏时的开环行程 | 100 | 250 | 400 | 作为P-601.xS | 微米 | +20 % / -0 % |
行程，闭环 | 100 | 250 | 400 | – | 微米 | 已校准 |
分辨率，开环 | 0.2 | 0.3 | 0.4 | 作为P-601.xS | 纳米 | 典型值 |
分辨率，闭环 | 2 | 6 | 12 | – | 纳米 | 典型值 |
线性误差，闭环 | 0.1 | 0.3 | 0.3 | – | % | 典型值 |
重复精度 | 8 | 10 | 30 | – | 纳米 | 典型值 |
机械特性 | ||||||
运动方向上的刚性 | 0.8 | 0.38 | 0.28 | 作为P-601.xS | 牛/微米 | ±20 % |
谐振频率，空载 | 750 | 440 | 350 | 作为P-601.xS | 赫兹 | ±20 % |
带30克负载时的谐振频率 | 620 | 350 | 290 | 作为P-601.xS | 赫兹 | ±20 % |
运动方向上的推/拉力 | 30 / 10 | 20 / 10 | 15 / 10 | 作为P-601.xS | 牛 | 最大 |
侧力 | 30 | 30 | 30 | 作为P-601.xS | 牛 | 最大 |
驱动特性 | ||||||
陶瓷类型 | PICMAP-885 | PICMAP-885 | PICMAP-885 | 作为P-601.xS | ||
电容 | 1.5 | 3.1 | 4.6 | 作为P-601.xS | 微法 | ±20 % |
其他 | ||||||
工作温度范围 | -20 到 80 | -20 到 80 | -20 到 80 | -20 到 80 | °C | |
材料 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | ||
质量（不带连接器） | 0.05 | 0.08 | 0.11 | 作为P-601.xS | 千克 | ±5 % |
电缆长度 | S版本：0.3 米 SL版本：1.5 米 | S版本：0.3 米 SL版本：1.5 米 | S版本：0.3 米 SL版本：1.5 米 | 0.3米 | ±10 毫米 | |
传感器/电压连接 | S版本：导线 SL版本：LEMO | S版本：导线 SL版本：LEMO | S版本：导线 SL版本：LEMO | x0版本：裸绞线 x0L版本：LEMO | ||
推荐电控 | E-610、E-625、E-831 | E-610、E-625、E-831 | E-610、E-625、E-831 | E-610、E-625、E-831 |
因为PI压电陶瓷促动器无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。
所有规格参数基于室温（22°C±3°C）。
下载
产品注解
产品注解
Product Change Notification Piezo Actuator Driven Products
版本/日期
2021-04-19
pdf - 377 KB
English
文件
3D模型
3D模型
P-601 3-D模型
zip - 588 KB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
P-601.10L
PiezoMoveOEM杠杆放大型促动器，100微米，开环, LEMO连接器
P-601.1S
PiezoMoveOEM杠杆放大型促动器，100微米，应变片传感器
P-601.1SL
PiezoMoveOEM杠杆放大型促动器，100微米，LEMO连接器，应变片传感器
P-601.30
PiezoMoveOEM杠杆放大型促动器，250微米，开环
P-601.30L
PiezoMoveOEM杠杆放大型促动器，250微米，开环, LEMO连接器
P-601.3S
PiezoMoveOEM杠杆放大型促动器，250微米，应变片传感器
P-601.3SL
PiezoMoveOEM杠杆放大型促动器，250微米，LEMO连接器，应变片传感器
P-601.40
PiezoMoveOEM杠杆放大型促动器，400微米，开环
P-601.40L
PiezoMoveOEM杠杆放大型促动器，400微米，开环, LEMO连接器
P-601.4S
PiezoMoveOEM杠杆放大型促动器，400微米，应变片传感器
P-601.4SL
PiezoMoveOEM杠杆放大型促动器，400微米，LEMO连接器，应变片传感器
