设定临界入射角

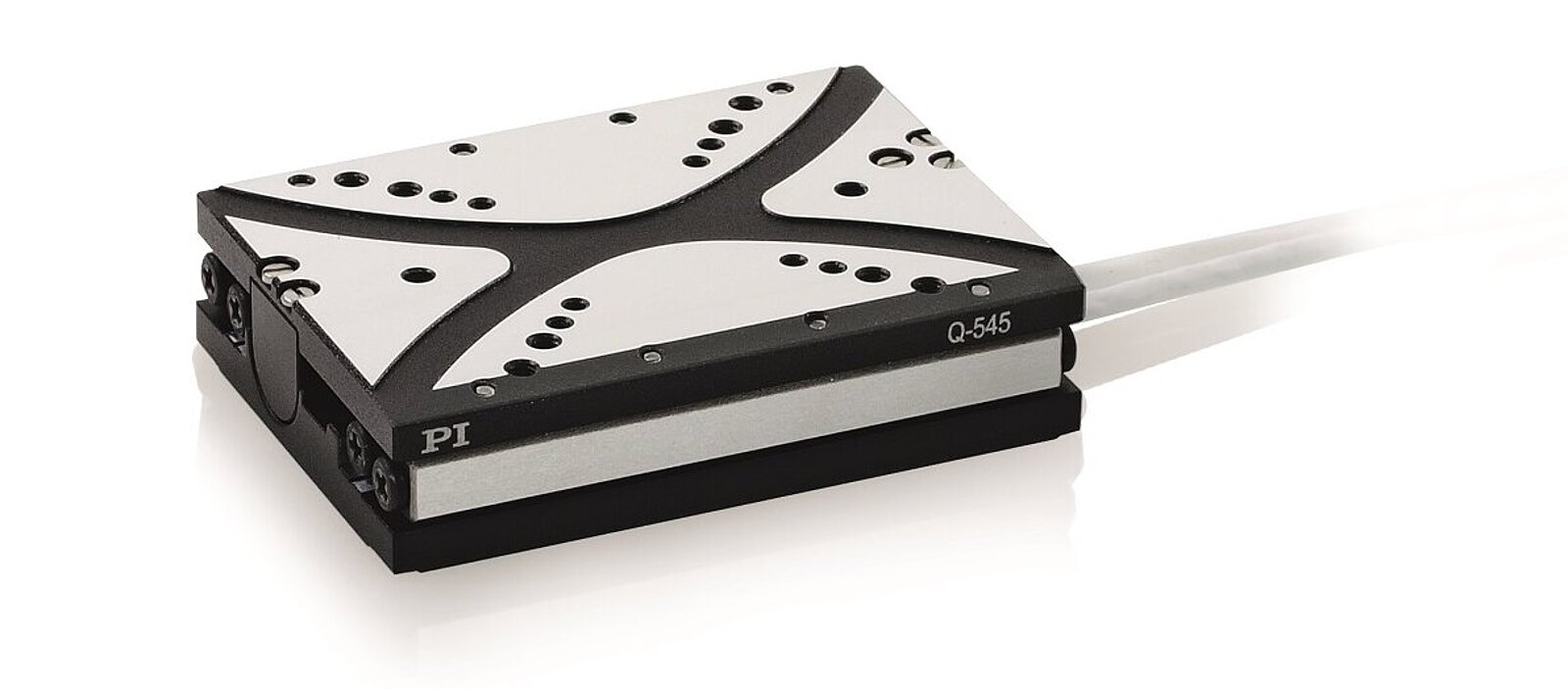

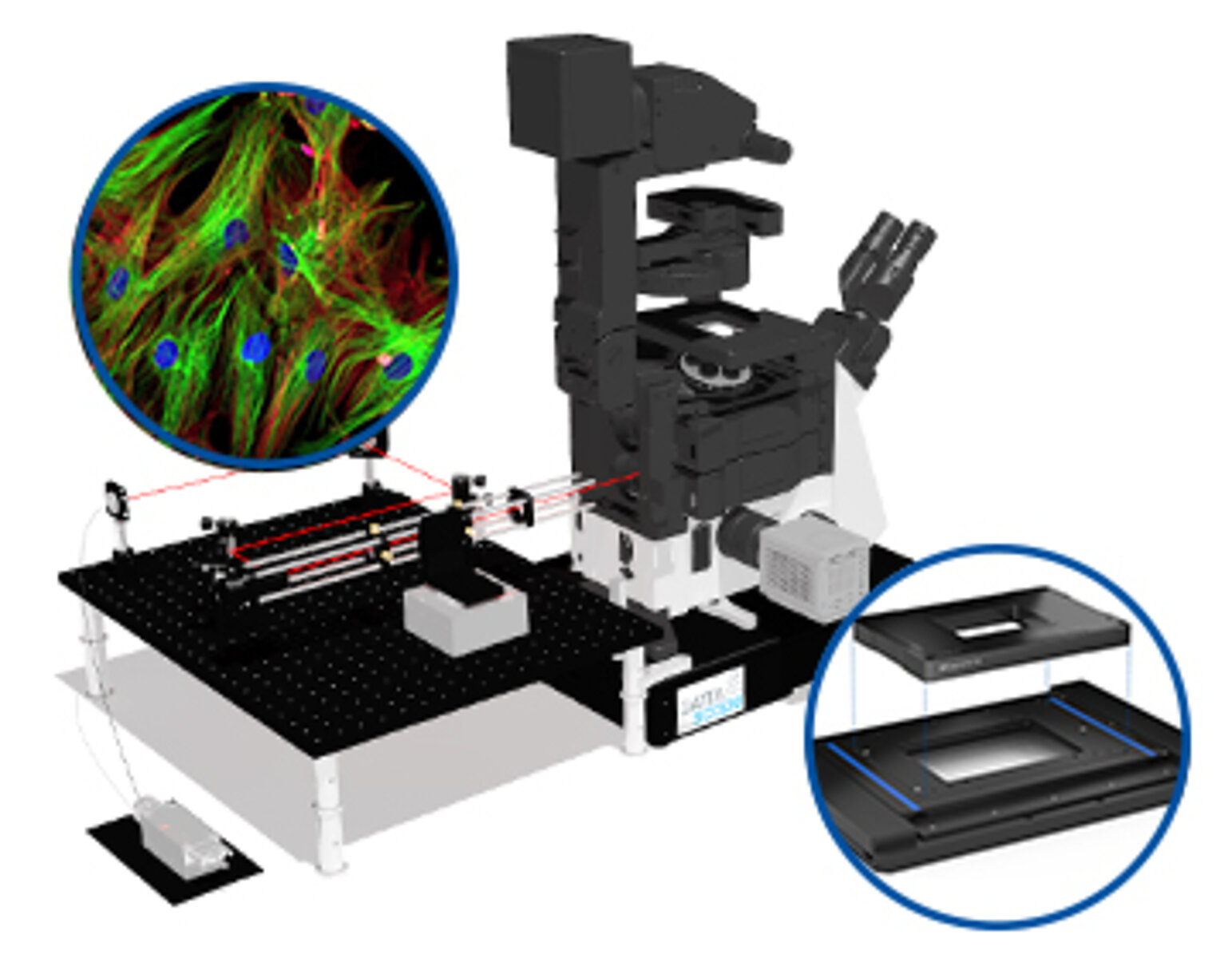

为了达到这一目的，在物镜边缘以特定角度垂直地移动一个带反射镜和透镜的辐射笼，以实现用于TIRF荧光激发的激光束的耦合。这可以通过两个>>Q-545 Q-Motion^®精密线性平台来完成。由于其压电惯性原理，它们可提供纳米级精度的高位置分辨率，而且结构紧凑，最重要的是价格便宜。控制是通过>>E-872.401 驱动器电控来实现的

PILine® XY位移平台快速定位平面上的样本，精度达十分之一微米，由>>C-867 PILine^®运动控制器进行控制。

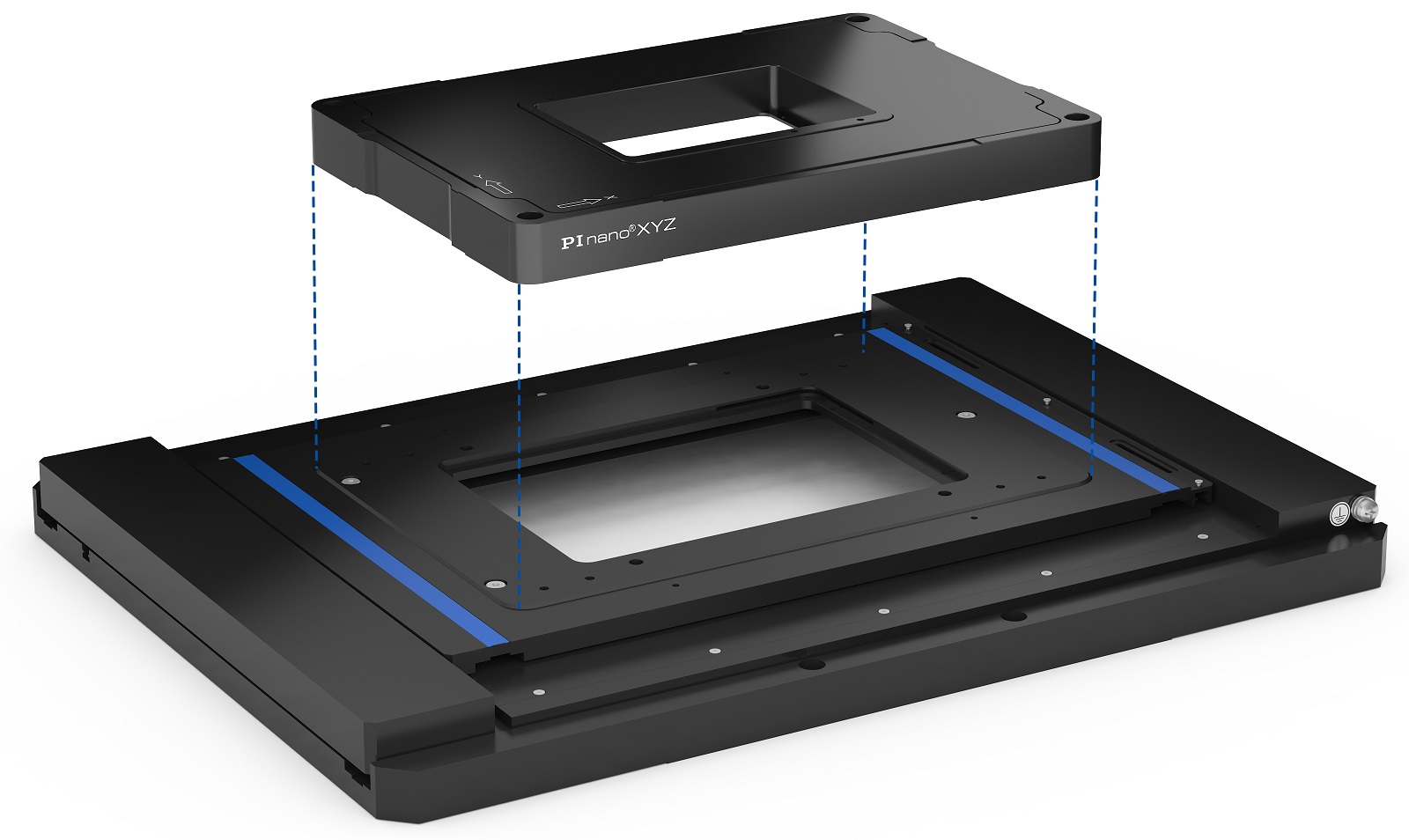

具有极低外形、高精度的PInano® XYZ压电陶瓷系统可安装在PILine®平台上，例如>>P-545.3R8S。它们在三个维度上都可实现1纳米的定位精度（X、Y和Z）。为了深入观察和显像，它在X和Y方向上执行纳米步进，以扫描整个样本。极其精细的运动使得Z向上可进行三维测量，从而实现焦点的相关位移。此外，PInano®还可配备非常快速可靠的>>E-727控制器，实现低噪声定位。
