P-736 PInano®Z向显微镜扫描仪

P-736 PInano®Z向显微镜扫描仪

价格便宜，带低外形

  • 步进和稳定达5 毫秒
  • 整体高度仅为20毫米，易于集成
  • 行程为100 微米或200 微米
  • 通孔尺寸93 毫米×65 毫米

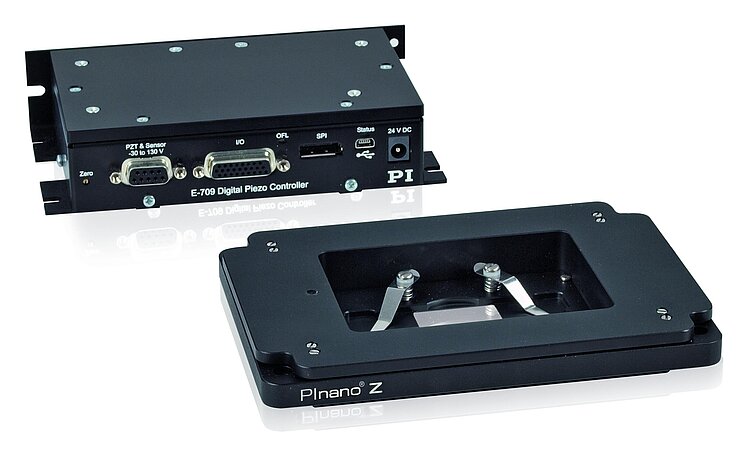

  • E-709数字压电陶瓷伺服控制器含在发货范围内
  • USB、RS-232、模拟接口
  • 与MetaMorph成像软件兼容
to content 报价/订购

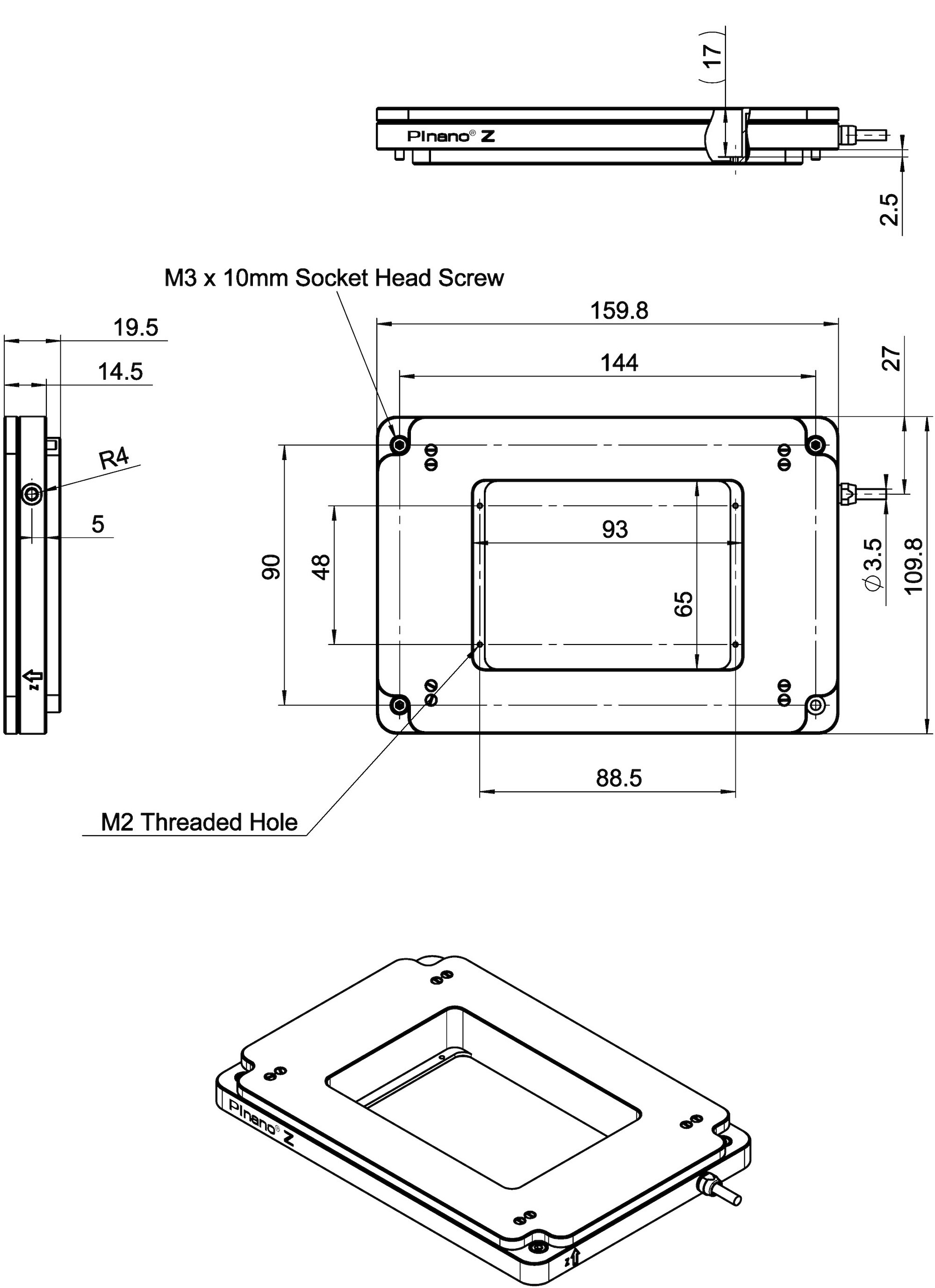

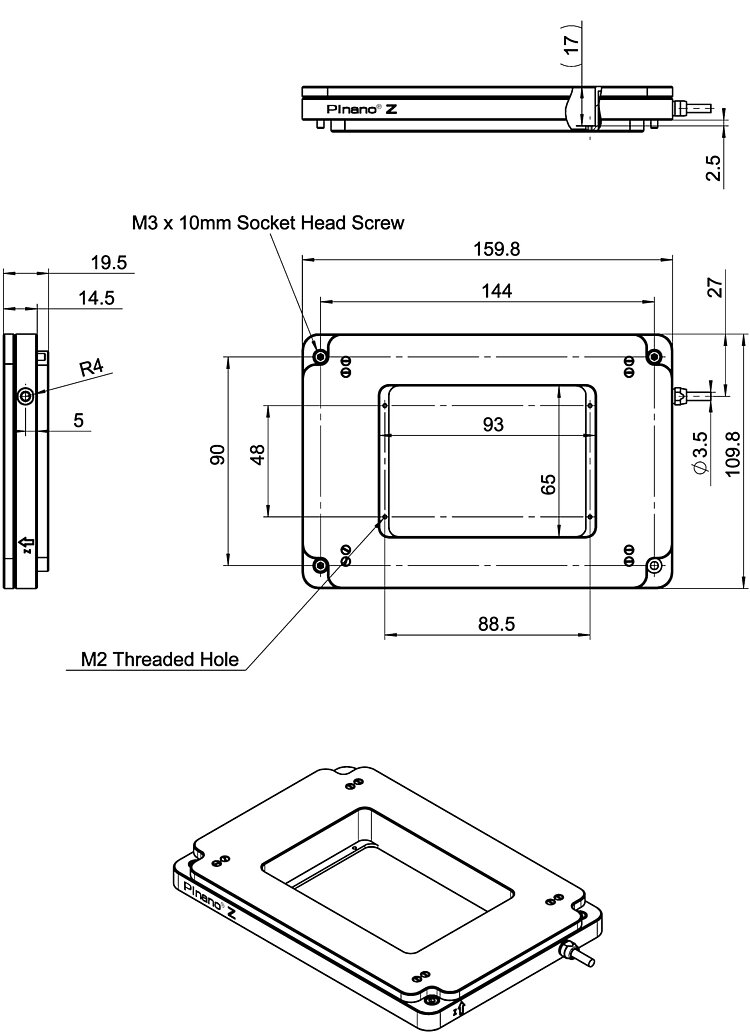

P-736，尺寸单位为毫米

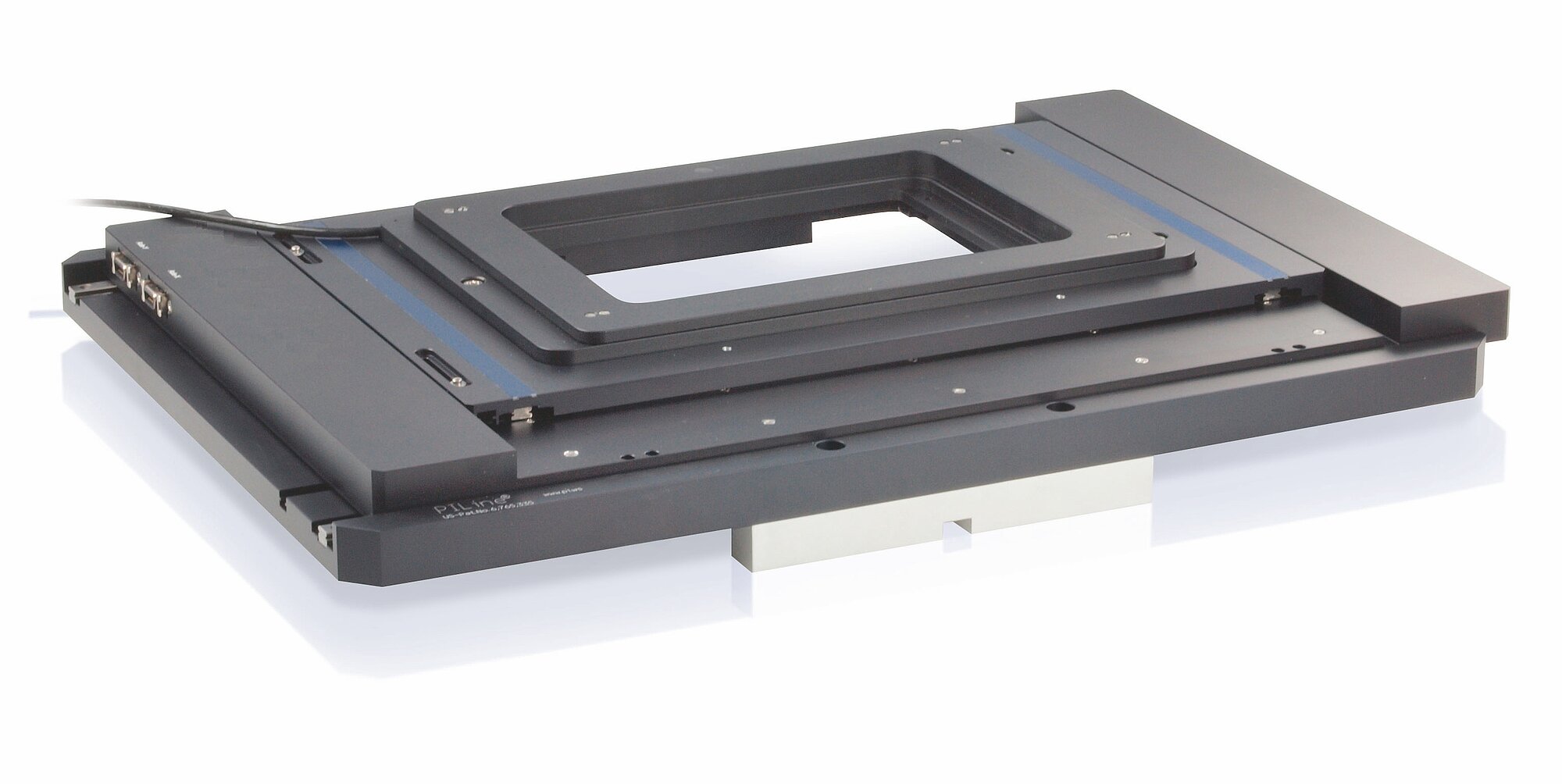

可提供定制设计。上面的例子展示的是具有特大孔径的P-736版本。P-736安装在XY位移平台上，由PILine压电电机驱动。

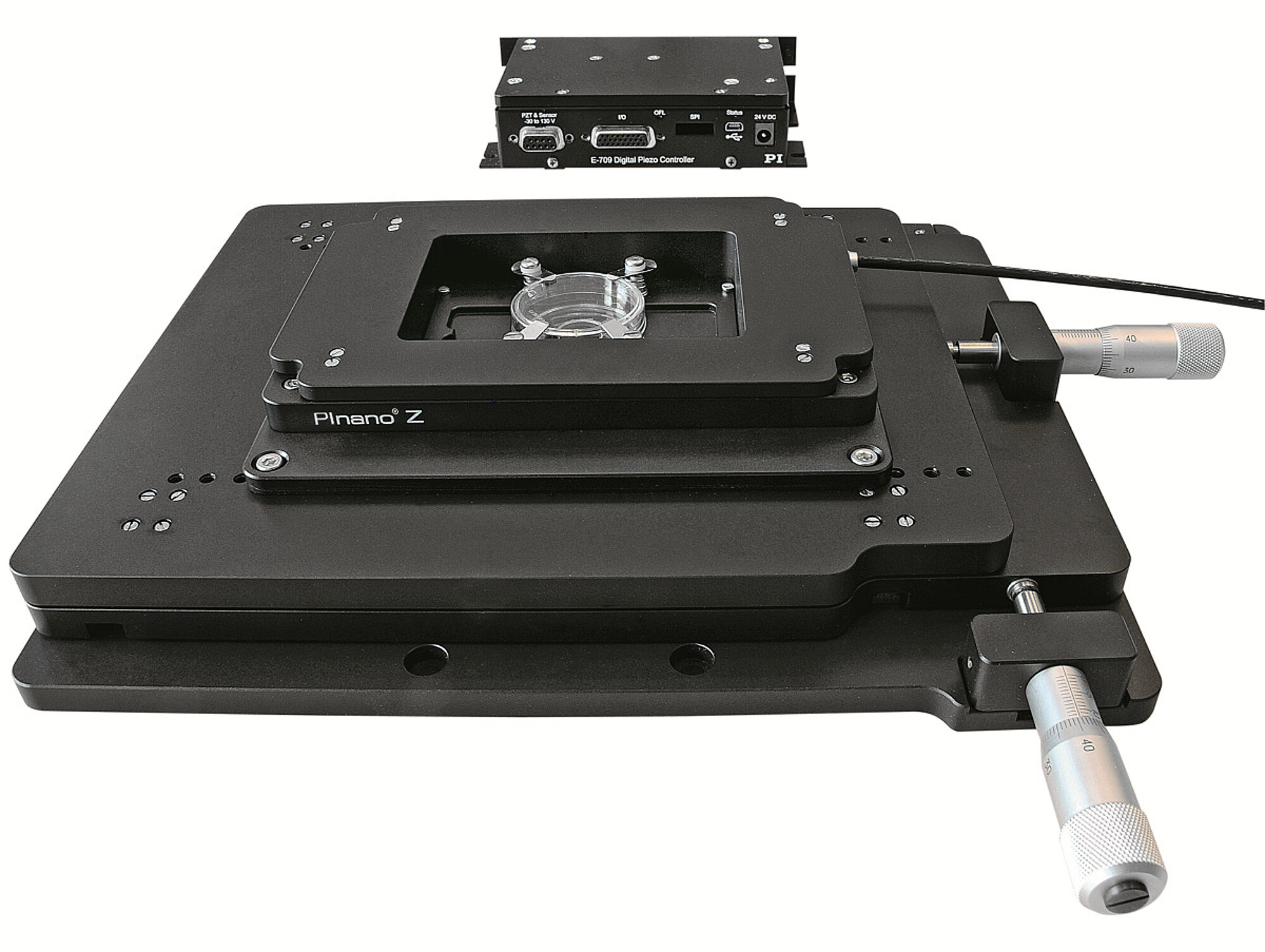

PInano®Z向扫描仪可与M-545显微镜平台组合，拥有25 毫米 × 25 毫米的行程。
P-736 PInano®Z向显微镜扫描仪
产品描述 规格 下载 报价/订购

应用领域

  • 超分辨率显微镜
  • 光学圆盘显微镜
  • 共聚焦显微镜
  • 3D成像
  • 筛选
  • 干涉测量
  • 测量技术
  • 自动聚焦系统
  • 生物技术
  • 半导体测试

PICMA压电陶瓷促动器带来超长使用寿命

的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。

零间隙柔性铰链导向带来高导向精度

柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。

自动配置和快速部件更换

机械部件和控制器可按需组合、快速更换。所有伺服和线性化参数均存储在机械部件的Sub-D连接器的ID芯片中。每当控制器启动时，数字控制器的自动校准功能就会使用这些数据。

用于生产作业快速开始的大量软件

由于支持MATLAB和NI LabVIEW以及所有常规操作系统（Windows、Linux和macOS），集成可在几乎任意环境中快速有效的实现。复杂的编程示例和PIMikroMove等软件工具可大大缩短生产作业的准备时间。
