P-088.720
圆形PICMA Stack多层压电陶瓷促动器；行程14µm（开环）；直径16mm；长度16mm；进给力7500N；真空兼容至10⁻⁹hPa；可焊接触点

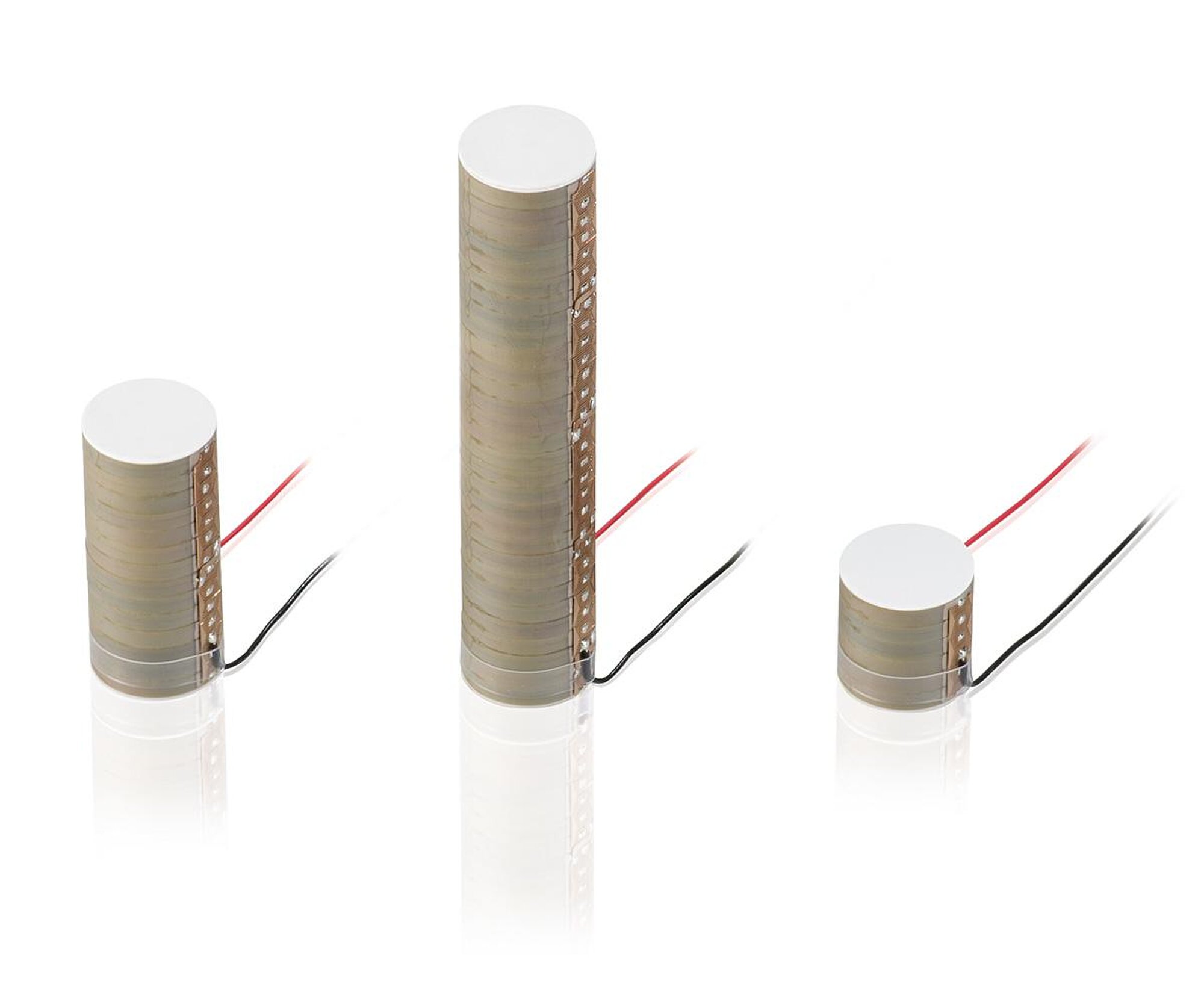

P-088 圆形PICMA Stack多层压电陶瓷促动器
高闭锁力
- 超长使用寿命
- 非常适用于动态运行模式
- 灵活可调整的总高度
- 可提供不带绞线的OEM版本
- 特高真空兼容至10-9hPa

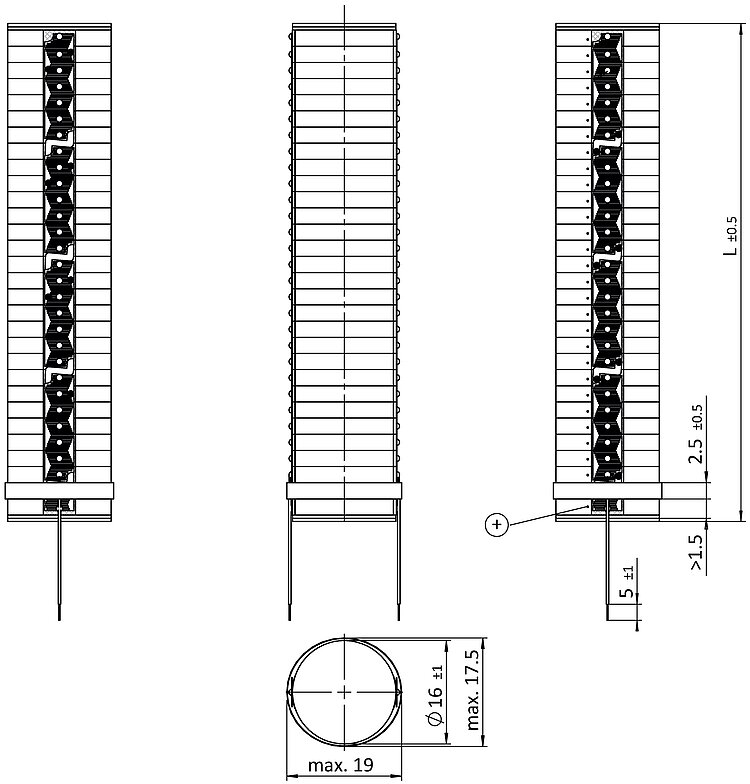

P-088，尺寸单位为mm
P-088 圆形PICMA Stack多层压电陶瓷促动器
产品描述
规格
下载
报价/订购
规格
规格
| 运动 | P-088.720 | P-088.721 | P-088.740 | P-088.741 | P-088.780 | P-088.781 | 公差 |
|---|---|---|---|---|---|---|---|
| 主动轴 | Z | Z | Z | Z | Z | Z | |
| Z向的开环行程，电压0至100V | 14 µm | 14 µm | 32 µm | 32 µm | 70 µm | 70 µm | +20 % / -10 % |
| 驱动性能 | P-088.720 | P-088.721 | P-088.740 | P-088.741 | P-088.780 | P-088.781 | 公差 |
| 促动器类型 | 线性促动器 | 线性促动器 | 线性促动器 | 线性促动器 | 线性促动器 | 线性促动器 | |
| 驱动类型 | PICMA堆叠 | PICMA堆叠 | PICMA堆叠 | PICMA堆叠 | PICMA堆叠 | PICMA堆叠 | |
| 工作电压 | -20至100 V | -20至100 V | -20至100 V | -20至100 V | -20至100 V | -20至100 V | |
| 电容 | 13 µF | 13 µF | 30 µF | 30 µF | 68 µF | 68 µF | ±20 % |
| 机械性能 | P-088.720 | P-088.721 | P-088.740 | P-088.741 | P-088.780 | P-088.781 | 公差 |
| Z向的刚性 | 535 N/µm | 535 N/µm | 235 N/µm | 235 N/µm | 105 N/µm | 105 N/µm | |
| Z向的谐振频率，空载 | 68 kHz | 68 kHz | 35 kHz | 35 kHz | 17 kHz | 17 kHz | ±20 % |
| 闭锁力 | 7500 N | 7500 N | 7500 N | 7500 N | 7500 N | 7500 N | |
| 动态操作的推荐预载 | 15 MPa | 15 MPa | 15 MPa | 15 MPa | 15 MPa | 15 MPa | |
| 恒力的最大预载 | 30 MPa | 30 MPa | 30 MPa | 30 MPa | 30 MPa | 30 MPa | |
| 横截面 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | |
| 材料 | 压电陶瓷：陶瓷和氧化铝制成的表面。 | 压电陶瓷：陶瓷和氧化铝制成的表面。 | 压电陶瓷：陶瓷和氧化铝制成的表面。 | 压电陶瓷：陶瓷和氧化铝制成的表面。 | 压电陶瓷：陶瓷和氧化铝制成的表面。 | 压电陶瓷：陶瓷和氧化铝制成的表面。 | |
| 压电陶瓷材料 | PIC252 | PIC252 | PIC252 | PIC252 | PIC252 | PIC252 | |
| 长度L | 16 mm | 16 mm | 36 mm | 36 mm | 77 mm | 77 mm | ±0,5 mm |
| 外径 | 16 mm | 16 mm | 16 mm | 16 mm | 16 mm | 16 mm | ±1 mm |
| 其他 | P-088.720 | P-088.721 | P-088.740 | P-088.741 | P-088.780 | P-088.781 | 公差 |
| 工作温度范围 | -40至150 °C | -40至150 °C | -40至150 °C | -40至150 °C | -40至150 °C | -40至150 °C | |
| 真空等级 | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | |
| 接头 | 可焊接触点 | 绞线，聚四氟乙烯绝缘，AWG 28，直径0.69mm | 可焊接触点 | 绞线，聚四氟乙烯绝缘，AWG 28，直径0.69mm | 可焊接触点 | 绞线，聚四氟乙烯绝缘，AWG 28，直径0.69mm | |
| 电缆长度 | — | 0.1 m | — | 0.1 m | — | 0.1 m | |
| 推荐控制器/驱动器 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 |
0至100V时的闭锁力和刚性。
Z向上的谐振频率，空载：在1Vpp、未夹紧时测量。 单侧夹紧时数值减半。
电容：在1Vpp、1kHz、室温下测量。
咨询定制版本。
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
下载
数据表
文件
文件
用户使用手册PZ259
P-882 – P-888 PICMA Stack多层压电陶瓷促动器，P-080 PICMA Stack多层带内孔环状促动器，P-088 PICMA Stack多层压电陶瓷促动器，圆形截面
版本/日期
2025-12-11
pdf - 4 MB
版本/日期
2025-12-11
pdf - 4 MB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
P-088.721
圆形PICMA Stack多层压电陶瓷促动器；行程14µm（开环）；直径16mm；长度16mm；进给力7500N；真空兼容至10⁻⁹hPa；连接导线
P-088.740
圆形PICMA Stack多层压电陶瓷促动器；行程32 µm（开环）；直径16 mm；长度36mm；进给力7500N；真空兼容至10⁻⁹hPa；可焊接触点
P-088.741
圆形PICMA Stack多层压电陶瓷促动器；行程32µm（开环）；直径16mm；长度36mm；进给力7500N；真空兼容至10⁻⁹hPa；连接导线
P-088.780
圆形PICMA Stack多层压电陶瓷促动器；行程70µm（开环）；直径16mm；长度77mm；进给力7500N；真空兼容至10⁻⁹hPa；可焊接触点
P-088.781
圆形PICMA Stack多层压电陶瓷促动器；行程70µm（开环）；直径16mm；长度77mm；进给力7500N；真空兼容至10⁻⁹hPa；连接导线
