P-007.00
PICA Stack压电陶瓷促动器，行程为5µm，外径7mm×长度8mm
PICA Stack 压电陶瓷促动器
高力、大位移、柔性生产
- 行程范围达300µm
- 高负载能力
- 产生的力高达80kN
- 高可靠性：>109次循环

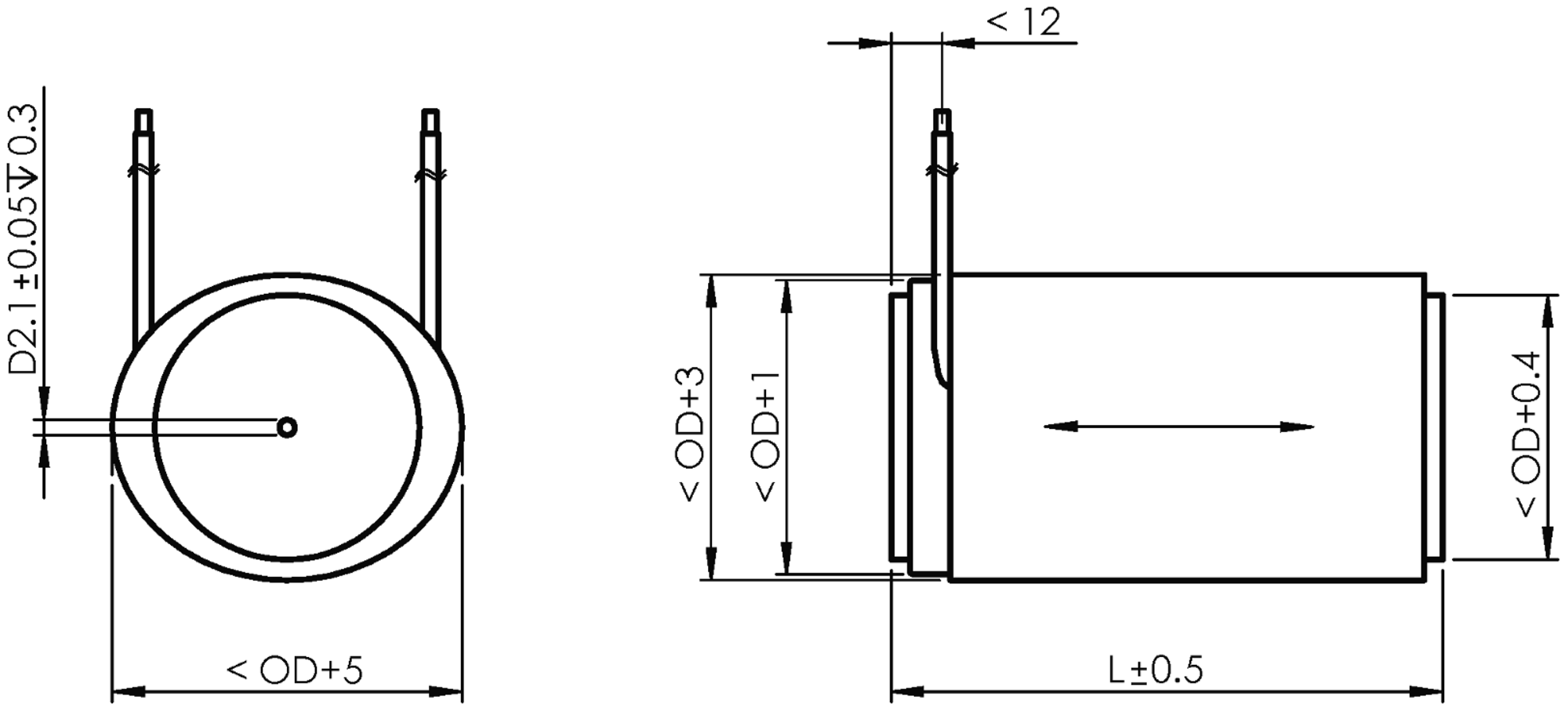

PICA Stack，尺寸单位为mm。 关于长度L和外径OD，请参见数据表。

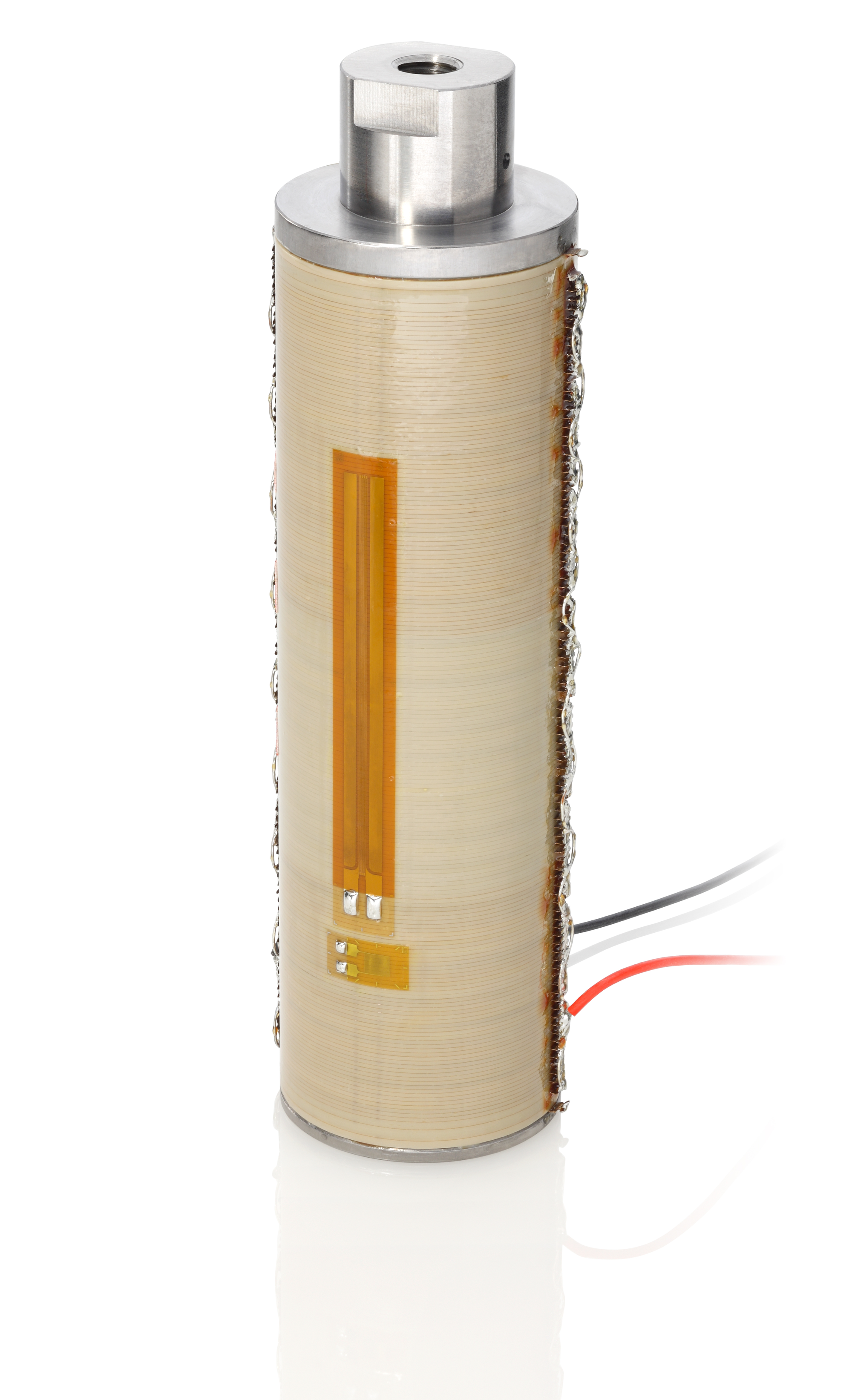

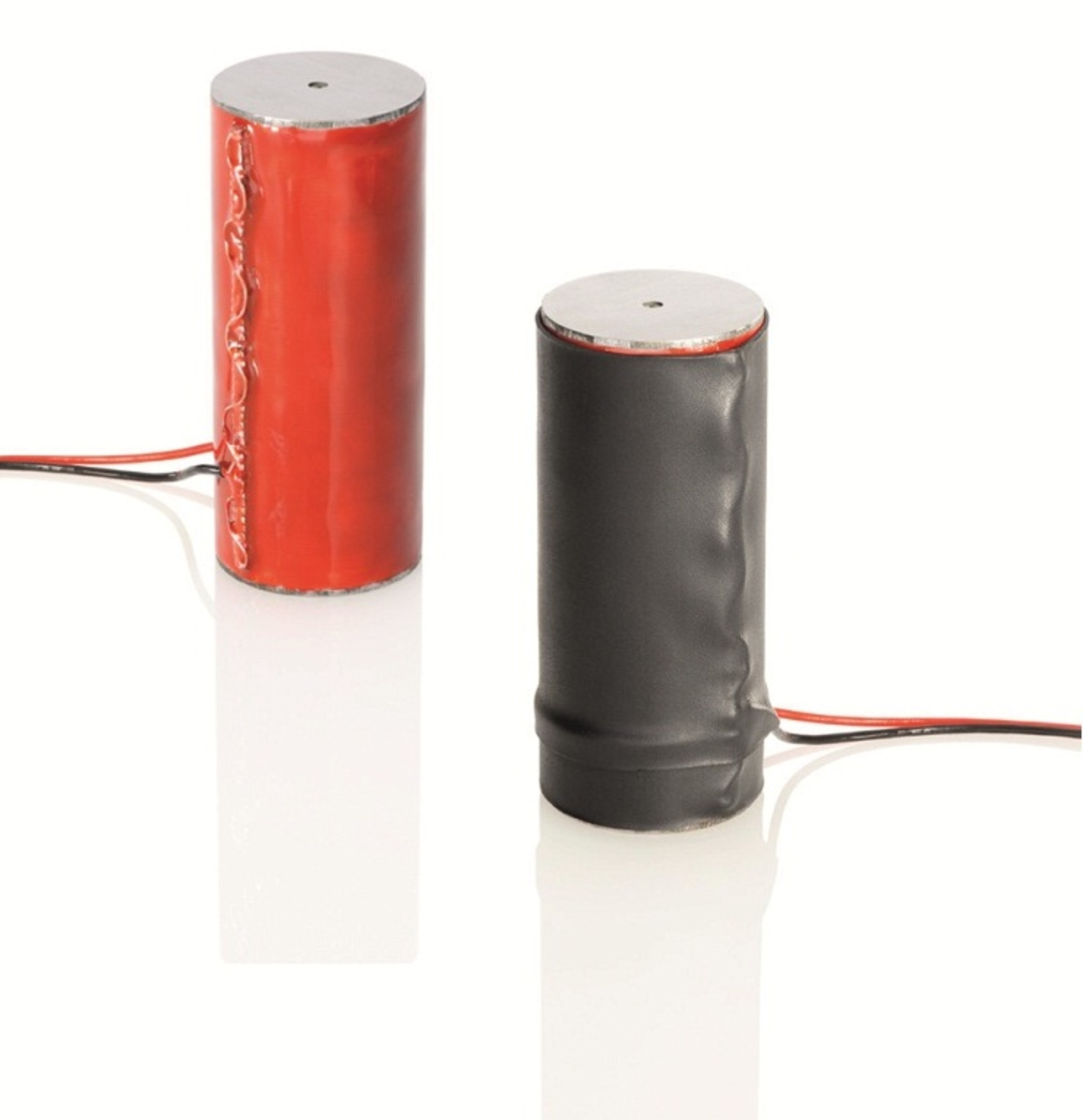

带有定制末端和附加应变片传感器的特殊促动器。 聚合物保护层的颜色可能有所不同。 标准版本配有连接线，外覆黑色保护层。
PICA Stack 压电陶瓷促动器
产品描述
规格
下载
报价/订购
规格
规格
| 行程 | 外径OD | 长度L | 闭锁力 | 刚性 | 电容 | 谐振频率 | |
|---|---|---|---|---|---|---|---|
| µm | mm | mm | N | N/µm | nF | kHz | |
| P-007.00 | 5 | 7 | 8 | 650 | 130 | 11 | 126 |
| P-007.10 | 15 | 7 | 17 | 850 | 59 | 33 | 59 |
| P-007.20 | 30 | 7 | 29 | 1000 | 35 | 64 | 36 |
| P-007.40 | 60 | 7 | 54 | 1150 | 19 | 130 | 20 |
| P-010.00 | 5 | 10 | 8 | 1400 | 270 | 21 | 126 |
| P-010.10 | 15 | 10 | 17 | 1800 | 120 | 64 | 59 |
| P-010.20 | 30 | 10 | 30 | 2100 | 71 | 130 | 35 |
| P-010.40 | 60 | 10 | 56 | 2200 | 38 | 260 | 20 |
| P-010.80 | 120 | 10 | 107 | 2400 | 20 | 510 | 10 |
| P-016.10 | 15 | 16 | 17 | 4600 | 320 | 180 | 59 |
| P-016.20 | 30 | 16 | 29 | 5500 | 190 | 340 | 36 |
| P-016.40 | 60 | 16 | 54 | 6000 | 100 | 680 | 20 |
| P-016.80 | 120 | 16 | 101 | 6500 | 54 | 1300 | 11 |
| P-016.90 | 180 | 16 | 150 | 6500 | 36 | 2000 | 7 |
| P-025.10 | 15 | 25 | 18 | 11000 | 740 | 400 | 56 |
| P-025.20 | 30 | 25 | 30 | 13000 | 440 | 820 | 35 |
| P-025.40 | 60 | 25 | 53 | 15000 | 250 | 1700 | 21 |
| P-025.80 | 120 | 25 | 101 | 16000 | 130 | 3400 | 11 |
| P-025.90 | 180 | 25 | 149 | 16000 | 89 | 5100 | 7 |
| P-025.150 | 250 | 25 | 204 | 16000 | 65 | 7100 | 5 |
| P-025.200 | 300 | 25 | 244 | 16000 | 54 | 8500 | 5 |
| P-035.10 | 15 | 35 | 20 | 20000 | 1300 | 700 | 51 |
| P-035.20 | 30 | 35 | 32 | 24000 | 810 | 1600 | 33 |
| P-035.40 | 60 | 35 | 57 | 28000 | 460 | 3300 | 19 |
| P-035.80 | 120 | 35 | 104 | 30000 | 250 | 6700 | 11 |
| P-035.90 | 180 | 35 | 153 | 31000 | 170 | 10000 | 7 |
| P-045.20 | 30 | 45 | 33 | 39000 | 1300 | 2800 | 32 |
| P-045.40 | 60 | 45 | 58 | 44000 | 740 | 5700 | 19 |
| P-045.80 | 120 | 45 | 105 | 49000 | 410 | 11000 | 10 |
| P-045.90 | 180 | 45 | 154 | 50000 | 280 | 17000 | 7 |
| P-050.20 | 30 | 50 | 33 | 48000 | 1600 | 3400 | 32 |
| P-050.40 | 60 | 50 | 58 | 55000 | 910 | 7000 | 19 |
| P-050.80 | 120 | 50 | 105 | 60000 | 500 | 14000 | 10 |
| P-050.90 | 180 | 50 | 154 | 61000 | 340 | 22000 | 7 |
| P-056.20 | 30 | 56 | 33 | 60000 | 2000 | 4300 | 32 |
| P-056.40 | 60 | 56 | 58 | 66000 | 1100 | 8900 | 19 |
| P-056.80 | 120 | 56 | 105 | 76000 | 630 | 18000 | 10 |
| P-056.90 | 180 | 56 | 154 | 78000 | 430 | 27000 | 7 |
行程：0至1000V时，公差为-10/20%
长度L：公差为±0.5mm
闭锁力：0至1000V时
电容：在1V、1kHz、室温、公差±20%的条件下测量
谐振频率：在1V、空载、未夹紧时测量。 单侧夹紧时数值减半。
压电陶瓷： PIC151
标准连接： FEP绝缘连接线，100mm，AWG24，Ø1.15mm 工作电压范围：0至1000V
工作温度范围：-20至85°C
标准末端：钢板，厚度为0.5至2mm（取决于型号） 侧表面：聚烯烃热缩管，黑色
动态运行下的推荐预载：15MPa恒定力下的最大预载：30MPa
可按需提供定制版本或不同规格。
下载
数据表
文件
文件
用户使用手册PZ138
PICA压电促动器：P-007、P-010、P-016、P-025、P-035、P-045、P-050、P-056 PICA板叠/功率/定制产品
版本/日期
2014-12-10
pdf - 922 KB
版本/日期
2014-12-10
pdf - 923 KB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
订购信息
P-007.10
PICA Stack压电陶瓷促动器，行程为15µm，外径7mm×长度17mm
P-007.20
PICA Stack压电陶瓷促动器，行程为30µm，外径7mm×长度29mm
P-007.40
PICA Stack压电陶瓷促动器，行程为60µm，外径7mm×长度54mm
P-010.00
PICA Stack压电陶瓷促动器，行程为5µm，外径10mm×长度8mm
P-010.10
PICA Stack压电陶瓷促动器，行程为15µm，外径10mm×长度17mm
P-010.20
PICA Stack压电陶瓷促动器，行程为30µm，外径10mm×长度30mm
P-010.40
PICA Stack压电陶瓷促动器，行程为60µm，外径10mm×长度56mm
P-010.80
PICA Stack压电陶瓷促动器，行程为120µm，外径10mm×长度107mm
P-016.10
PICA Stack压电陶瓷促动器，行程为15µm，外径16mm×长度17mm
P-016.20
PICA Stack压电陶瓷促动器，行程为30µm，外径16mm×长度29mm
P-016.40
PICA Stack压电陶瓷促动器，行程为60µm，外径16mm×长度54mm
P-016.80
PICA Stack压电陶瓷促动器，行程为120µm，外径16mm×长度101mm
P-016.90
PICA Stack压电陶瓷促动器，行程为180µm，外径16mm×长度150mm
P-025.10
PICA Stack压电陶瓷促动器，行程为15µm，外径25mm×长度18mm
P-025.20
PICA Stack压电陶瓷促动器，行程为30µm，外径25mm×长度30mm
P-025.40
PICA Stack压电陶瓷促动器，行程为60µm，外径25mm×长度53mm
P-025.80
PICA Stack压电陶瓷促动器，行程为120µm，外径25mm×长度101mm
P-025.90
PICA Stack压电陶瓷促动器，行程为180µm，外径25mm×长度149mm
P-025.150
PICA Stack压电陶瓷促动器，行程为250µm，外径25mm×长度204mm
P-025.200
PICA Stack压电陶瓷促动器，行程为300µm，外径25mm×长度244mm
P-035.10
PICA Stack压电陶瓷促动器，行程为15µm，外径35mm×长度20mm
P-035.20
PICA Stack压电陶瓷促动器，行程为30µm，外径35mm×长度32mm
P-035.40
PICA Stack压电陶瓷促动器，行程为60µm，外径35mm×长度57mm
P-035.80
PICA Stack压电陶瓷促动器，行程为120µm，外径35mm×长度104mm
P-035.90
PICA Stack压电陶瓷促动器，行程为180µm，外径35mm×长度153mm
P-045.20
PICA Stack压电陶瓷促动器，行程为30µm，外径45mm×长度33mm
P-045.40
PICA Stack压电陶瓷促动器，行程为60µm，外径45mm×长度58mm
P-045.80
PICA Stack压电陶瓷促动器，行程为120µm，外径45mm×长度105mm
P-045.90
PICA Stack压电陶瓷促动器，行程为180µm，外径45mm×长度154mm
P-050.20
PICA Stack压电陶瓷促动器，行程为30µm，外径50mm×长度33mm
P-050.40
PICA Stack压电陶瓷促动器，行程为60µm，外径50mm×长度58mm
P-050.80
PICA Stack压电陶瓷促动器，行程为120µm，外径50mm×长度105mm
P-050.90
PICA Stack压电陶瓷促动器，行程为180µm，外径50mm×长度154mm
P-056.20
PICA Stack压电陶瓷促动器，行程为30µm，外径56mm×长度33mm
P-056.40
PICA Stack压电陶瓷促动器，行程为60µm，外径56mm×长度58mm
P-056.80
PICA Stack压电陶瓷促动器，行程为120µm，外径56mm×长度105mm
P-056.90
PICA Stack压电陶瓷促动器，行程为180µm，外径56mm×长度154mm
