PICA Shear H 带内孔的多轴切变促动器

带内孔的紧凑型多轴促动器

单轴和多轴版本
行程达10µm×10µm×10µm
超高可靠性：>10⁹次循环
皮米级分辨率
交货期短

报价/订购

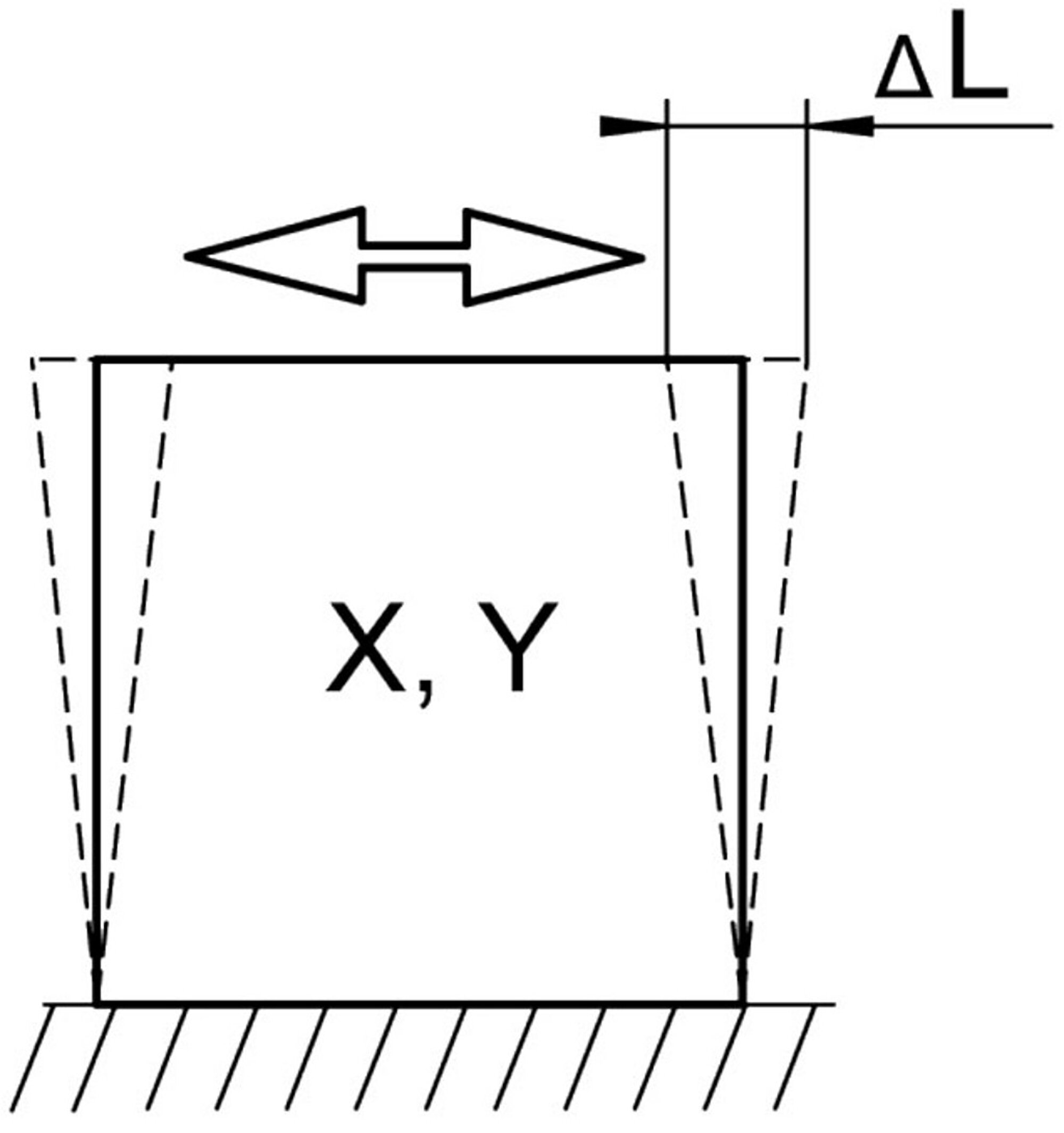

切变运动原理。 ΔL指行程。

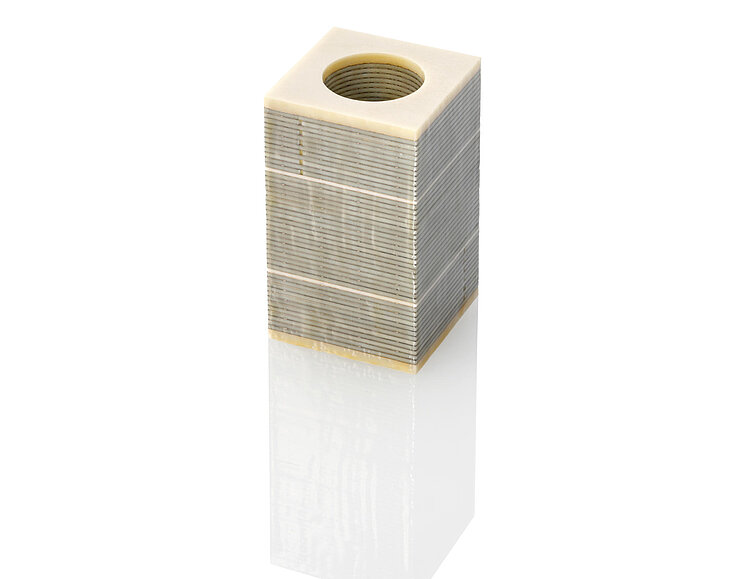

带内孔的压电陶瓷切变促动器

工作电压-250至250V。侧向位移基于压电剪切效应。动态性佳，对电功率要求十分低。

不带内孔或适用于低温和超高真空环境达10^-9hPa的版本。

可能的修改

压电陶瓷材料
非磁性版本
工作电压范围，位移，层厚度，横截面尺寸
负载能力，力量生成
机械接口：平面型、球型、金属、陶瓷、玻璃、蓝宝石等。
严苛的长度公差

应用领域

工业和科研
低温/真空版本，真空可达10^-9hPa
扫描应用
显微镜
精密机械部件
切换应用

下载数据表转到规格报价/订购

数据表

版本/日期

2026-07-17

pdf - 380 KB

版本/日期

2026-07-17

pdf - 383 KB

版本/日期

2026-07-17

pdf - 775 KB

下载

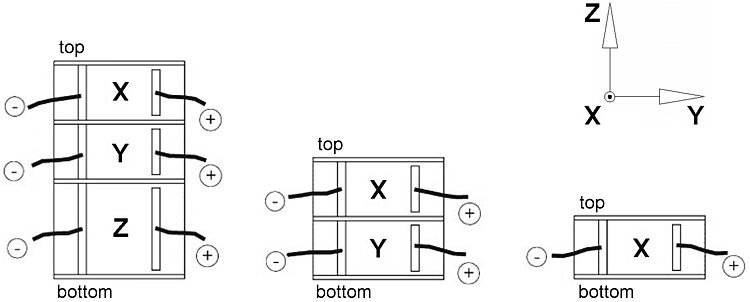

运动	P-151.03H	P-151.05H	P-151.10H	P-153.10H	公差
主动轴	X	X	X	X ǀ Y ǀ Z
X向的开环行程	3 µm	5 µm	10 µm	10 µm
Z向的开环行程	—	—	—	10 µm
Y向的开环行程	—	—	—	10 µm
驱动性能	P-151.03H	P-151.05H	P-151.10H	P-153.10H	公差
促动器类型	切变促动器	切变促动器	切变促动器	多轴促动器
驱动类型	PICA Shear	PICA Shear	PICA Shear	PICA Shear
工作电压	-250至250 V	-250至250 V	-250至250 V	-250至250 V
X向的电容	30 nF	49 nF	89 nF	89 nF	±20 %
Z向的电容	—	—	—	160 nF	±20 %
Y向的电容	—	—	—	89 nF	±20 %
机械性能	P-151.03H	P-151.05H	P-151.10H	P-153.10H	公差
轴向刚性	870 N/µm	640 N/µm	400 N/µm	120 N/µm
轴向谐振频率，空载	210 kHz	155 kHz	100 kHz	30 kHz
最大切变负荷	200 N	200 N	200 N	20 N
横截面	带内孔的矩形	带内孔的矩形	带内孔的矩形	带内孔的矩形
材料	标准机械接口：陶瓷（无源压电陶瓷）。外表面：环氧树脂。	标准机械接口：陶瓷（无源压电陶瓷）。外表面：环氧树脂。	标准机械接口：陶瓷（无源压电陶瓷）。外表面：环氧树脂。	标准机械接口：陶瓷（无源压电陶瓷）。外表面：环氧树脂。
压电陶瓷材料	PIC255	PIC255	PIC255	PIC255

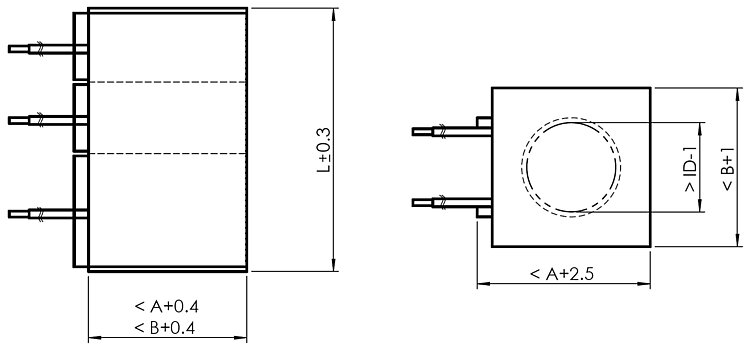

表面A × B	16 × 16 mm	16 × 16 mm	16 × 16 mm	16 × 16 mm
长度L	5.5 mm	7.5 mm	12 mm	40 mm	±0,3 mm
内径ID	10 mm	10 mm	10 mm	10 mm
其他	P-151.03H	P-151.05H	P-151.10H	P-153.10H	公差
工作温度范围	-20至85 °C	-20至85 °C	-20至85 °C	-20至85 °C
接头	绞线，聚四氟乙烯绝缘，AWG 32，直径0.49mm	绞线，聚四氟乙烯绝缘，AWG 32，直径0.49mm	绞线，聚四氟乙烯绝缘，AWG 32，直径0.49mm	绞线，聚四氟乙烯绝缘，AWG 32，直径0.49mm
电缆长度	0.1 m	0.1 m	0.1 m	0.1 m
推荐控制器/驱动器	E-413.2 - E-413.6, E-413, E-508	E-413.2 - E-413.6, E-413, E-508	E-413.2 - E-413.6, E-413, E-508	E-413.2 - E-413.6, E-413, E-508

行程，开环：在-250至250V电压范围下。公差±30%（P-151.03H）或-10%/20%（其他型号）。

电容：在1V_pp、1kHz、室温下测量。

轴向谐振频率，空载：在1V_pp、未夹紧时测量。单侧夹紧时数值减半。

可按需提供定制版本和其他规格。

PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。

下载数据表转到下载报价/订购

数据表

版本/日期

2026-07-17

pdf - 380 KB

版本/日期

2026-07-17

pdf - 383 KB

版本/日期

2026-07-17

pdf - 775 KB

下载

文件

PICA压电促动器，高达1000 V: PICA Stack, PICA Power, PICA Thru, PICA Shear, Picoactuator

版本/日期

3.0.0 03/2026

pdf - 176 KB

版本/日期

3.0.0 03/2026

pdf - 180 KB

下载

文件

PICA Shear压电陶瓷促动器：P-111, P-112, P-121, P-122, P-123, P-141, P-142, P-143, P-151, P-152, P-153

版本/日期

2026-07-02

pdf - 3 MB

版本/日期

2026-07-02

pdf - 3 MB

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

P-151.03H

PICA Shear X压电陶瓷促动器；PICA Shear压电陶瓷促动器驱动器；行程3µm（开环）；表面16mm×16mm；长度5.5mm；内孔直径10mm；连接线；电缆长度0.1m

添加至报价单从报价单移除

P-151.05H

PICA Shear X压电陶瓷促动器；PICA Shear压电陶瓷促动器驱动器；行程5µm（开环）；表面16mm×16mm；长度7.5mm；内孔直径10mm；连接线；电缆长度0.1m

添加至报价单从报价单移除

P-151.10H

PICA Shear X压电陶瓷促动器；PICA Shear压电陶瓷促动器驱动器；行程10µm（开环）；表面16mm×16mm；长度12mm；内孔直径10mm；连接线；电缆长度0.1m

添加至报价单从报价单移除

P-153.10H

PICA Shear XYZ压电陶瓷促动器；PICA Shear压电陶瓷促动器驱动器；行程10µm×10µm×10µm（开环）（X×Y×Z）；表面16mm×16mm；长度40mm；内孔直径10mm；连接线；电缆长度0.1m

添加至报价单从报价单移除

询问定制设计

点击“报价/订购”

将产品类型添加到报价列表

填写报价单

向PI发送报价需求

我们会尽快与您联系

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

0086 21 518 792 98 info@pi-china.cn
