P-111.01T
PICA Shear压电陶瓷促动器；PICA Shear压电陶瓷促动器驱动器；行程1µm（开环）；表面3mm×3mm；长度2.2mm；真空兼容至10⁻⁹hPa；工作温度低至-269°C；可焊接触点
PICA Shear T 用于低温环境的切变促动器

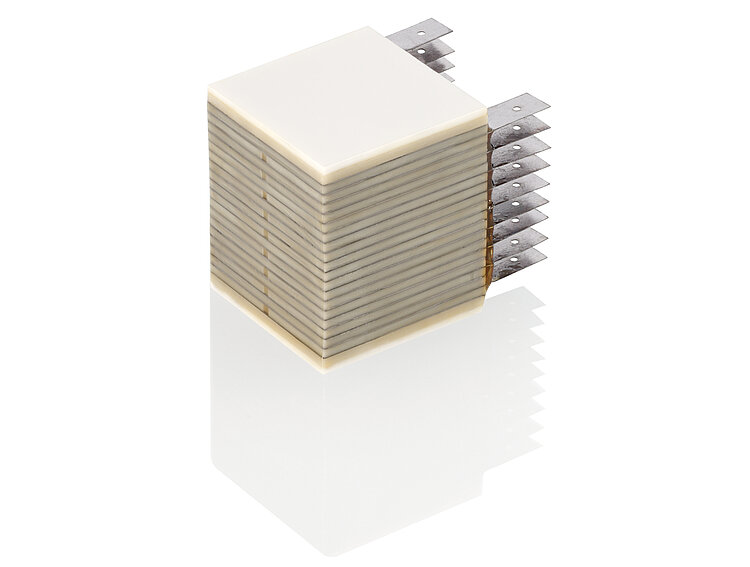

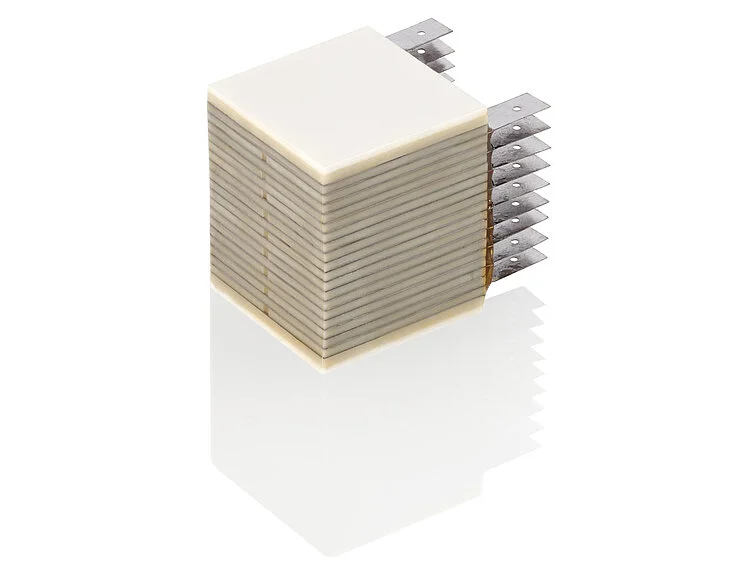

用于低温和超高真空环境的紧凑型促动器
- 超高真空兼容至10-9hPa
- 用于低温环境
- 超高可靠性：>109次循环
- 皮米级分辨率
- µs级响应时间

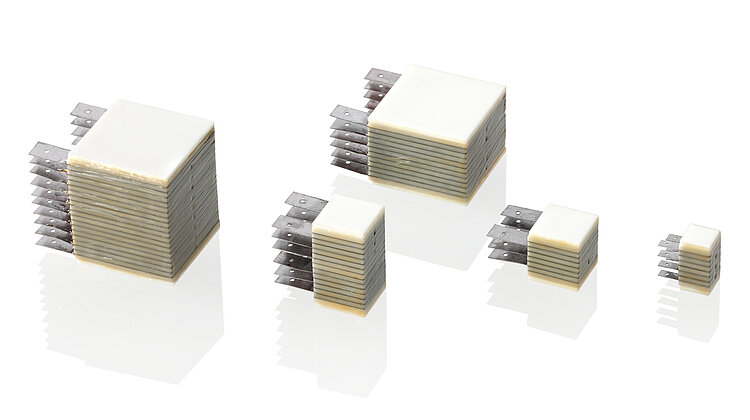

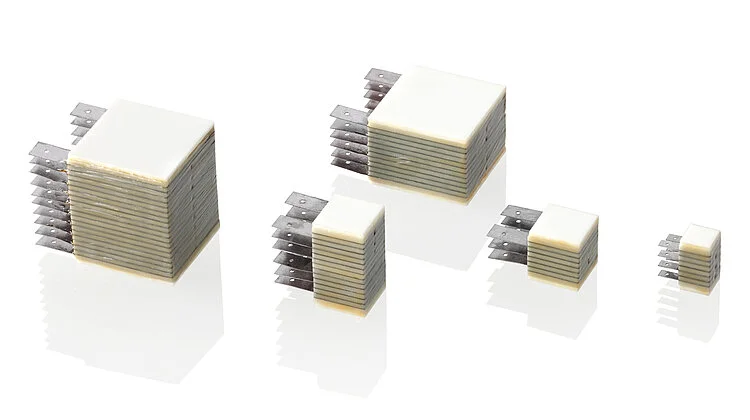

PICA Shear P-1x1.0xT促动器，用于低温和超高真空环境

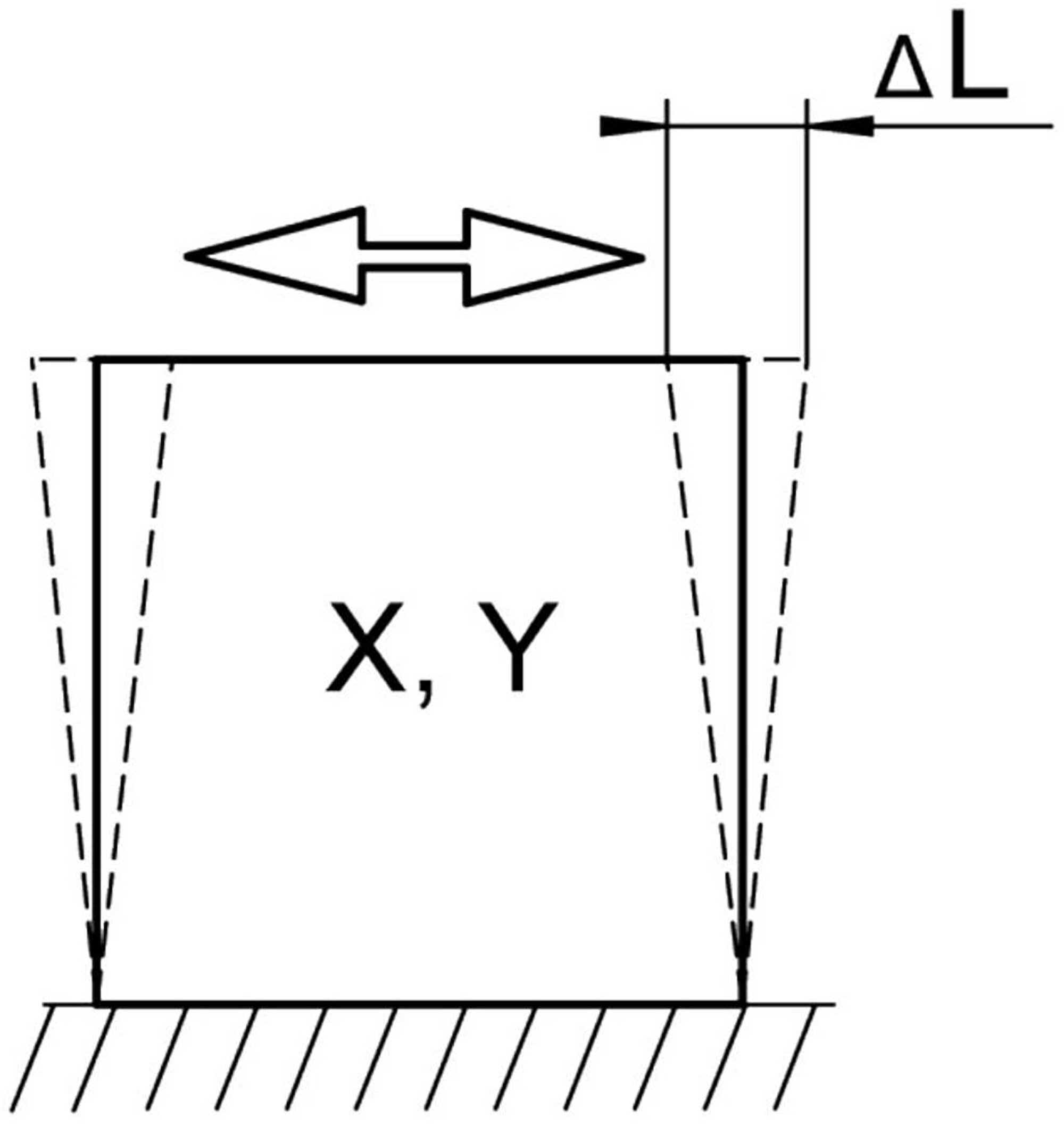

切变运动原理。 ΔL指行程。
PICA Shear T 用于低温环境的切变促动器
产品描述
规格
下载
报价/订购
规格
规格
| 运动 | P-111.01T | P-111.03T | P-121.01T | P-121.03T | 公差 |
|---|---|---|---|---|---|
| 主动轴 | X | X | X | X | |
| X向的开环行程 | 1 µm | 3 µm | 1 µm | 3 µm | ±30 % |
| 驱动性能 | P-111.01T | P-111.03T | P-121.01T | P-121.03T | 公差 |
| 促动器类型 | 切变促动器 | 切变促动器 | 切变促动器 | 切变促动器 | |
| 驱动类型 | PICA Shear | PICA Shear | PICA Shear | PICA Shear | |
| 工作电压 | -250至250 V | -250至250 V | -250至250 V | -250至250 V | |
| 电容 | 2 × 0.25 nF | 6 × 0.25 nF | 2 × 0.70 nF | 6 × 0.70 nF | ±20 % |
| 机械性能 | P-111.01T | P-111.03T | P-121.01T | P-121.03T | 公差 |
| 轴向刚性 | 110 N/µm | 55 N/µm | 310 N/µm | 150 N/µm | |
| 轴向谐振频率，空载 | 530 kHz | 260 kHz | 530 kHz | 260 kHz | |
| 最大切变负荷 | 20 N | 20 N | 50 N | 50 N | |
| 横截面 | 矩形 | 矩形 | 矩形 | 矩形 | |
| 材料 | 标准机械接口：陶瓷（Al2O3，纯度96%）。 外表面：环氧树脂。 | 标准机械接口：陶瓷（Al2O3，纯度96%）。 外表面：环氧树脂。 | 标准机械接口：陶瓷（Al2O3，纯度96%）。 外表面：环氧树脂。 | 标准机械接口：陶瓷（Al2O3，纯度96%）。 外表面：环氧树脂。 | |
| 压电陶瓷材料 | PIC255 | PIC255 | PIC255 | PIC255 | |

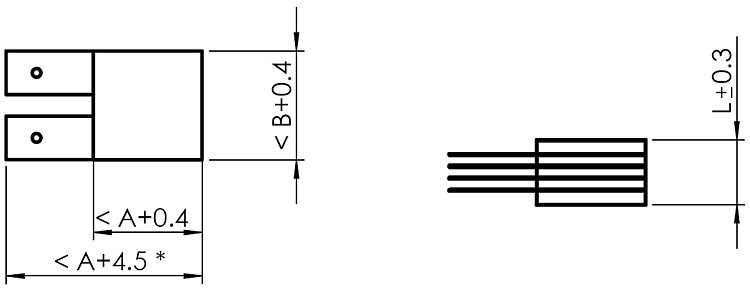

| 表面A × B | 3 × 3 mm | 3 × 3 mm | 5 × 5 mm | 5 × 5 mm | |
| 长度L | 2.2 mm | 4.4 mm | 2.2 mm | 4.4 mm | ±0,3 mm |
| 其他 | P-111.01T | P-111.03T | P-121.01T | P-121.03T | 公差 |
| 工作温度范围 | -269至85 °C | -269至85 °C | -269至85 °C | -269至85 °C | |
| 真空等级 | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | |
| 接头 | 可焊接触点 | 可焊接触点 | 可焊接触点 | 可焊接触点 | |
| 推荐控制器/驱动器 | E-413.2 - E-413.6, E-413, E-508 | E-413.2 - E-413.6, E-413, E-508 | E-413.2 - E-413.6, E-413, E-508 | E-413.2 - E-413.6, E-413, E-508 |
X向上的开环行程: 室温下测量。 低温下数值将减小。
电容：在1Vpp、1kHz、室温下测量。
轴向谐振频率，空载：在1Vpp、未夹紧时测量。 单侧夹紧时数值减半。
工作温度范围：仅短路时允许瞬时高温达150°C。
标准连接：可通过导电粘合剂进行端面接触。
其他规格可按需提供。
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
下载
数据表
文件
文件
用户手册PZ252
PICA Shear压电陶瓷促动器：P-111, P-112, P-121, P-122, P-123, P-141, P-142, P-143, P-151, P-152, P-153
版本/日期
2026-07-02
pdf - 3 MB
版本/日期
2026-07-02
pdf - 3 MB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
P-111.03T
PICA Shear压电陶瓷促动器；PICA Shear压电陶瓷促动器驱动器；行程3µm（开环）；表面3mm×3mm；长度4.4mm；真空兼容至10⁻⁹hPa；工作温度低至-269°C；可焊接触点
P-121.01T
PICA Shear压电陶瓷促动器；PICA Shear压电陶瓷促动器驱动器；行程1µm（开环）；表面5mm×5mm；长度2.2mm；真空兼容至10⁻⁹hPa；工作温度低至-269°C；可焊接触点
P-121.03T
PICA Shear压电陶瓷促动器；PICA Shear压电陶瓷促动器驱动器；行程3µm（开环）；表面5mm×5mm；长度4.4mm；真空兼容至10⁻⁹hPa；工作温度低至-269°C；可焊接触点
