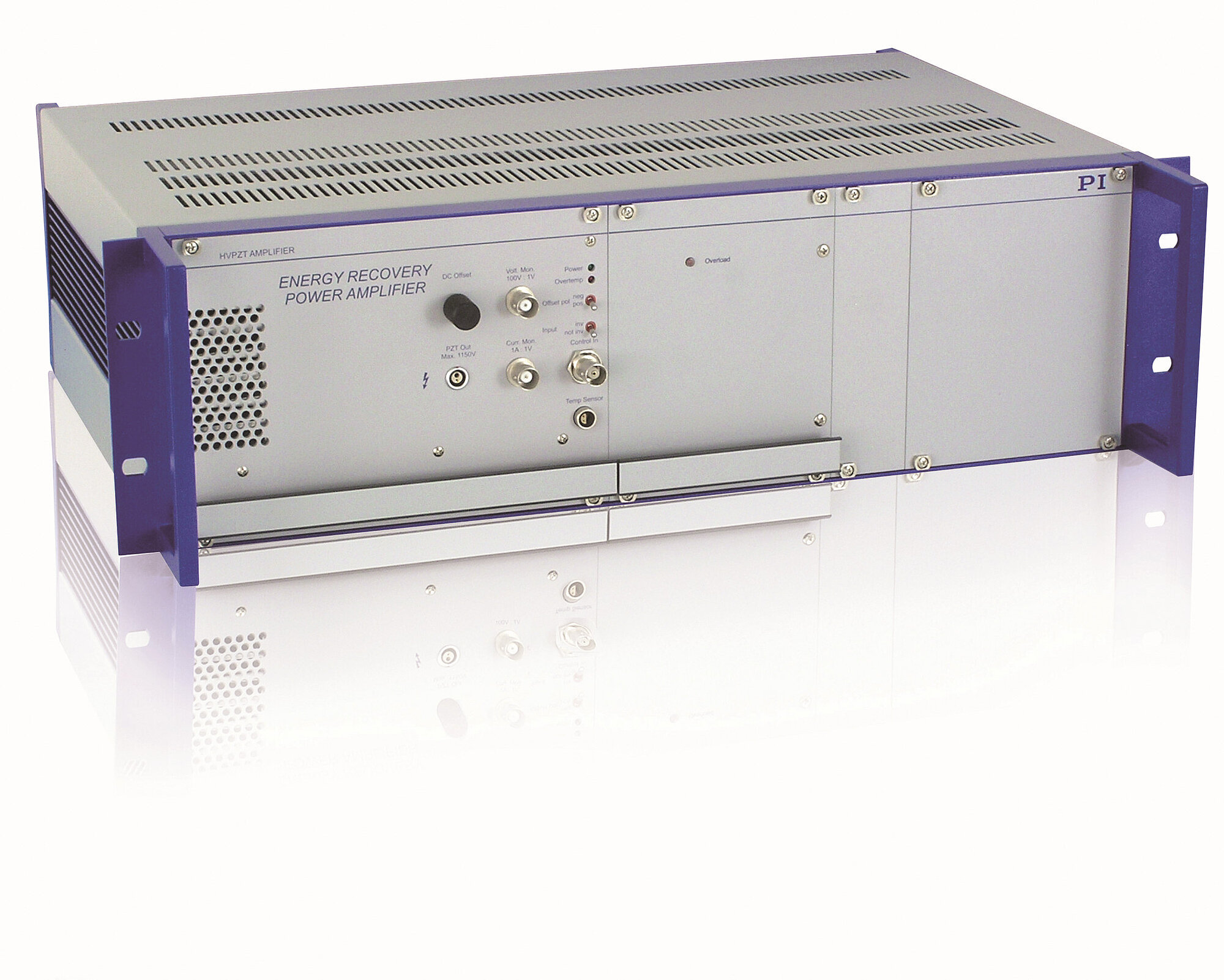

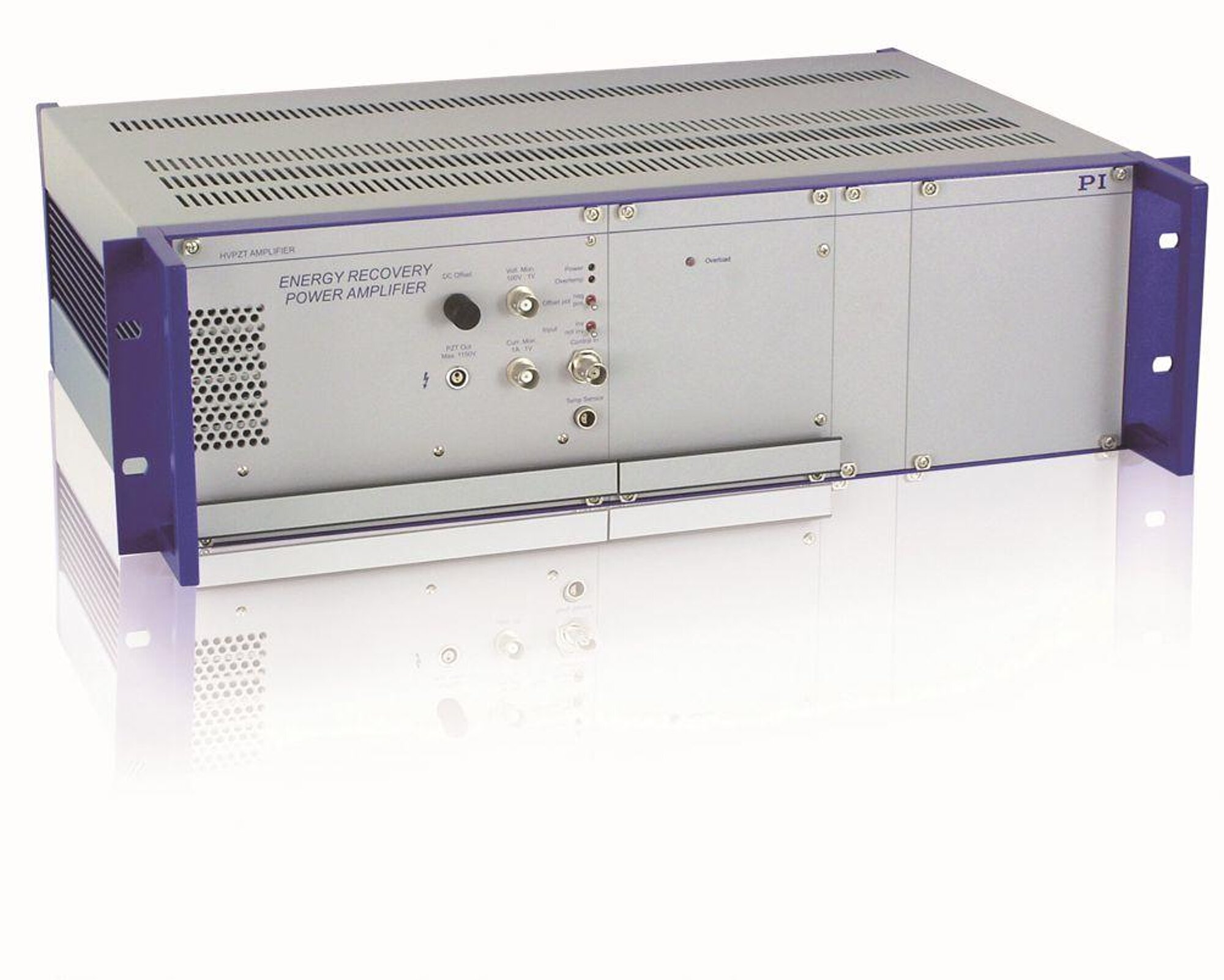

19英寸台式设备用于PICA压电陶瓷促动器的高电容动态连续操作。模拟控制。输出电压达1100 伏，可设置双极性。
带压电陶瓷输出电压脉冲宽度调制（PWM）的开关式放大器。当压电陶瓷促动器放电时，用于能量回收的电路将部分返回能量储存在一个电容器里，从而使得这部分能量可重复用于下一个充电循环。放大器工作时产生的热量少，可提供更佳的稳定性。
工业和科研。有源减振器。自适应机械部件。精密机械部件/加工。光学元件。计量/测量技术。干涉测量。自适应系统技术。切换应用。激光调谐。力的生成/材料检测。纳米技术。
E-481.00
功能
带能量回收的功率放大器，用于PICA高电压压电陶瓷促动器，促动器带用于P-177.50温度传感器和冲洗空气连接的选项，该选项用于PICA高电压压电陶瓷
放大器
输出电压
默认：0至1100 伏
可设置为：-260至780 伏、-550至550 伏、+260至780 伏、0至-1100 伏
放大器通道
1
平均输出功率
相当于630伏安无功功率
峰值功率<5毫秒
最大输出功率
2000 伏安
平均输出电流
>600毫安
峰值电流，<5毫秒
2000毫安

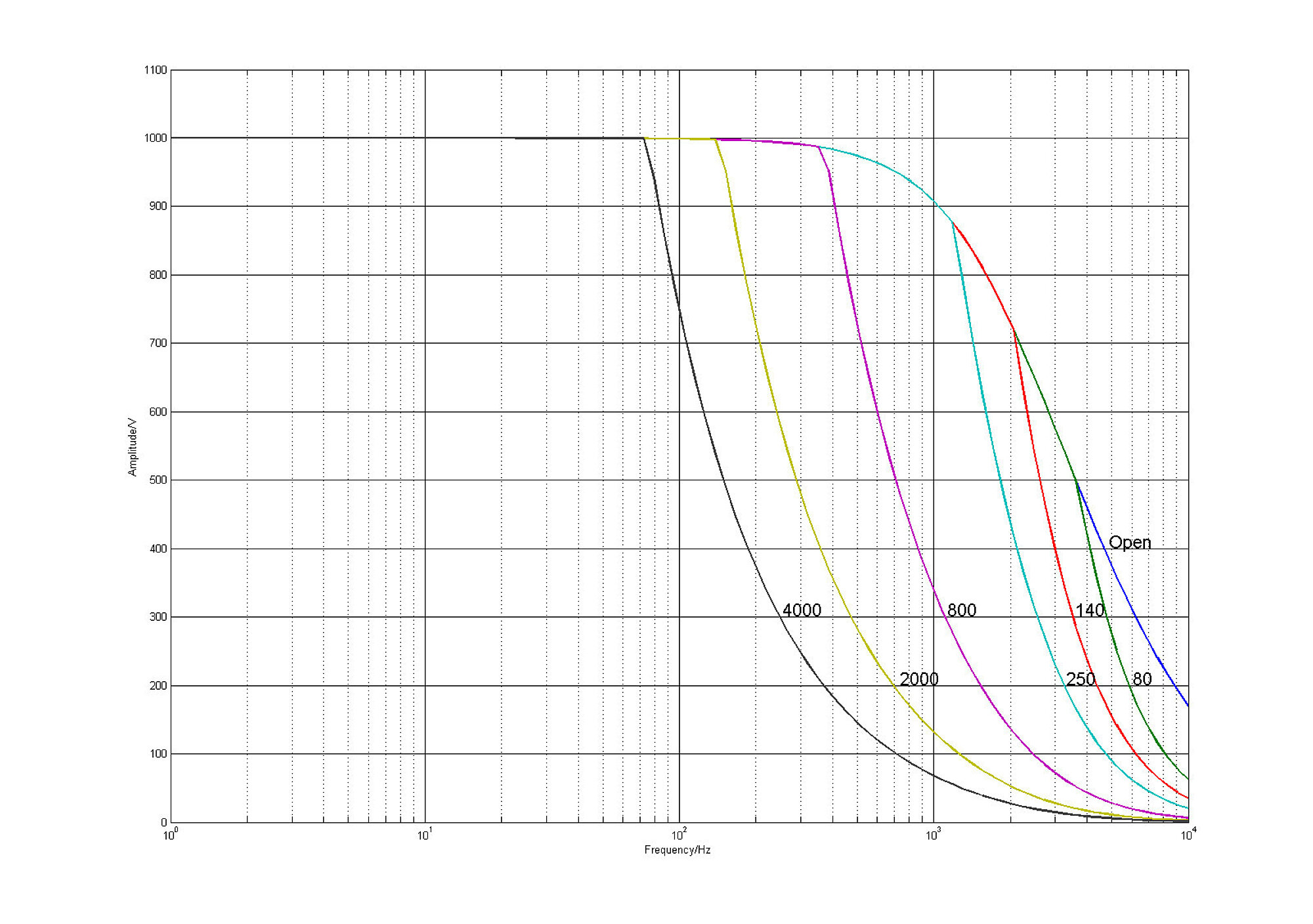

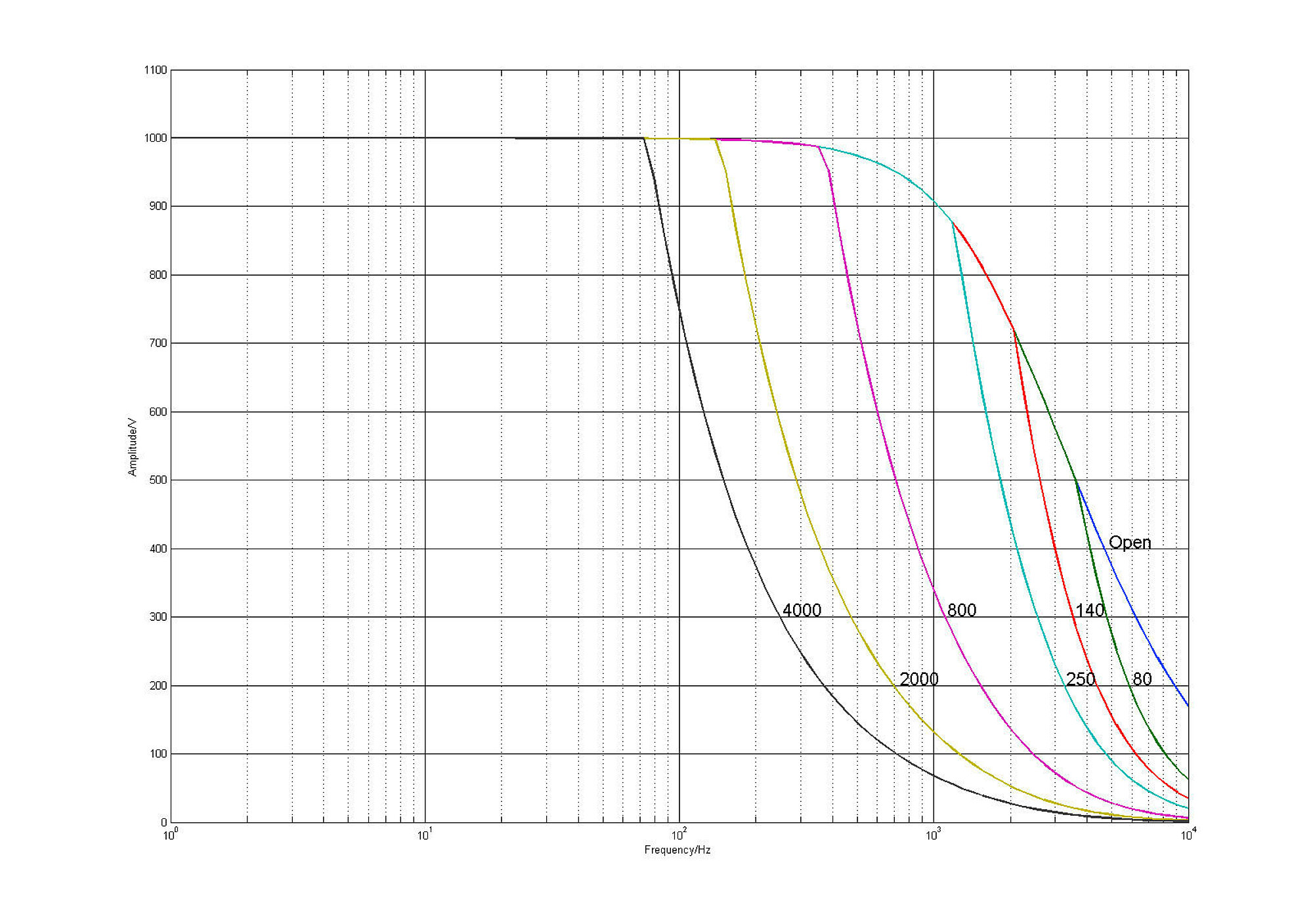

放大器带宽，小信号
5千赫兹（660毫微法），1千赫兹（3.4微法）
放大器带宽，大信号
1.4千赫兹（660毫微法），350千赫兹（3.4微法）
残余纹波，噪声，0至100 千赫兹
150毫伏均方根
<2000毫伏峰峰（100纳法）
电流限制
防短路
电压增益
±100
输入阻抗
100千欧
输入电压范围
不带伺服：所选输出电压范围的±1/100
带伺服：0至10伏
接口和操作
压电陶瓷连接
LEMO EGG.0B.701.CJL1173
模拟输入
BNC插座
直流偏移设置
10转电位计，增加0至10伏至输入电压
温度传感器
LEMO插座，在最高85 摄氏度时自动停止高电压输出
其他
工作电压
100至120 / 220至240伏交流，50––60 赫兹（需要更换保险）
工作温度范围
5至50 摄氏度（40 摄氏度以上，功率下降）
质量
8.6千克
尺寸
288 毫米 × 450 毫米 × 158 毫米 +操纵杆
Housed Analog Piezo Electronics E-4xx, E-5xx, E-6xx, E-8xx
1通道能量回收E-481 PICA高性能压电放大器/控制器
