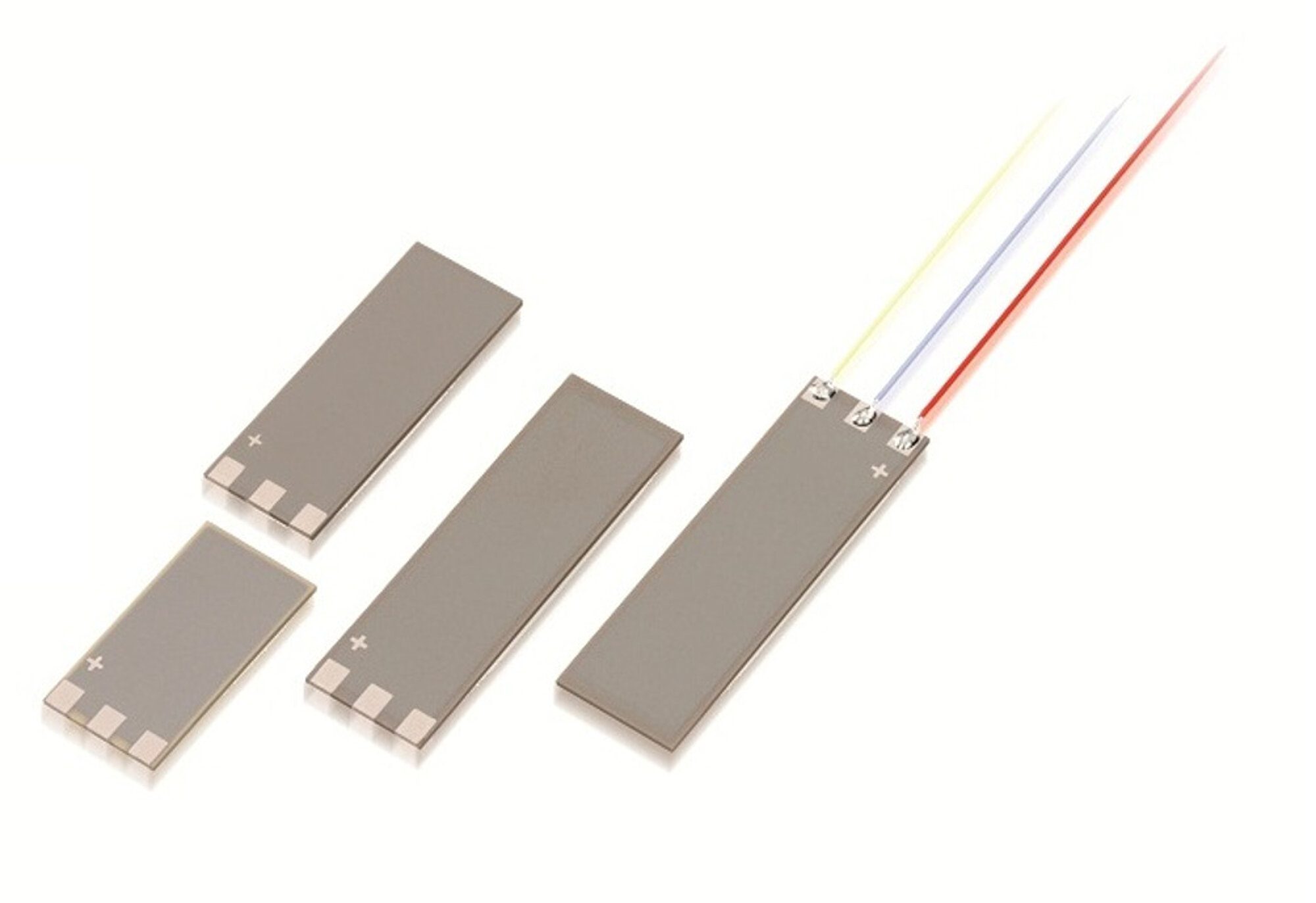

PL112.11
PICMA® multilayer piezo bending actuator, 200 µm travel range, 18 mm × 9.60 mm × 0.67 mm, stranded wires
PL112 – PL140 PICMA弯曲元
大位移全陶瓷弯曲促动器
- 位移达2 毫米
- 毫秒级的快速响应
- 纳米级分辨率
- 工作电压低
- 工作温度高 达150摄氏度
- 超高真空兼容至10-9百帕

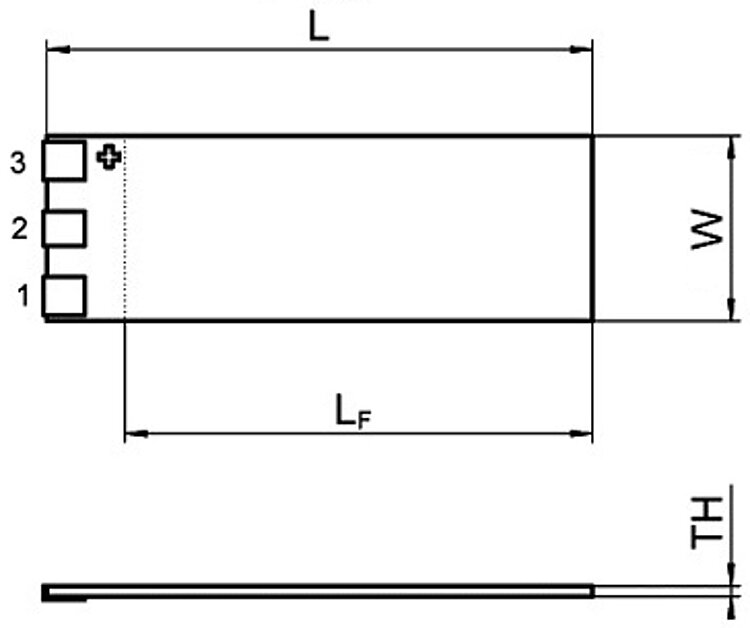

有关PL112.10 – PL140.10. L、L、W、TH，参见数据表。

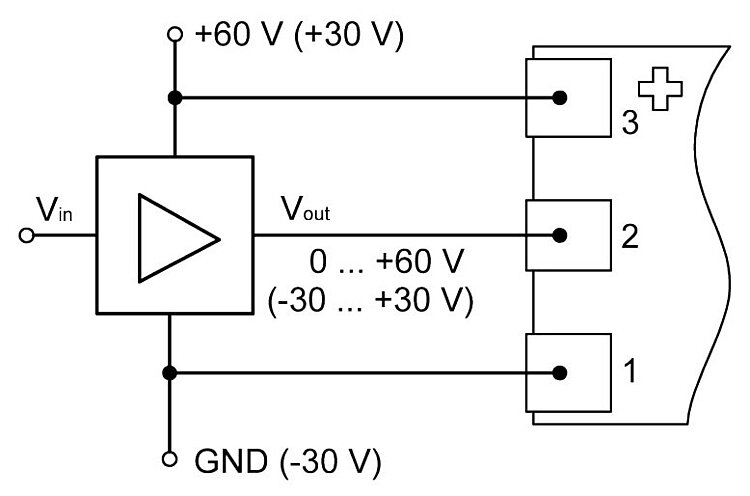

PICMA弯曲元促动器具有差动控制。

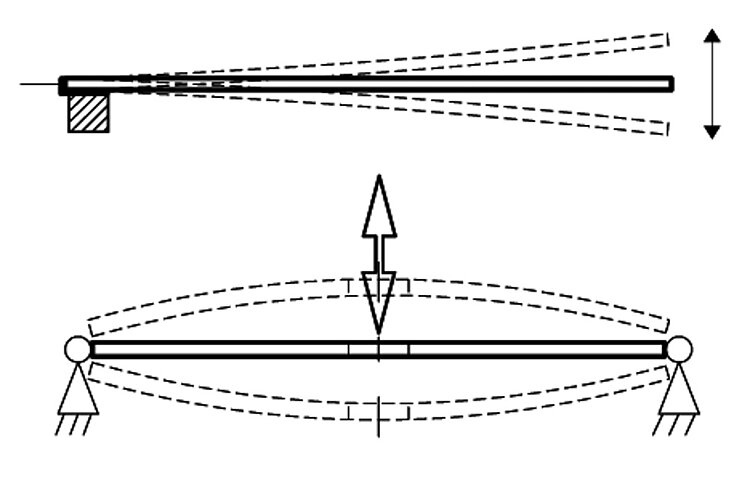

PICMA弯曲型促动器的移位：单边（顶部）和双边（底部）夹紧。

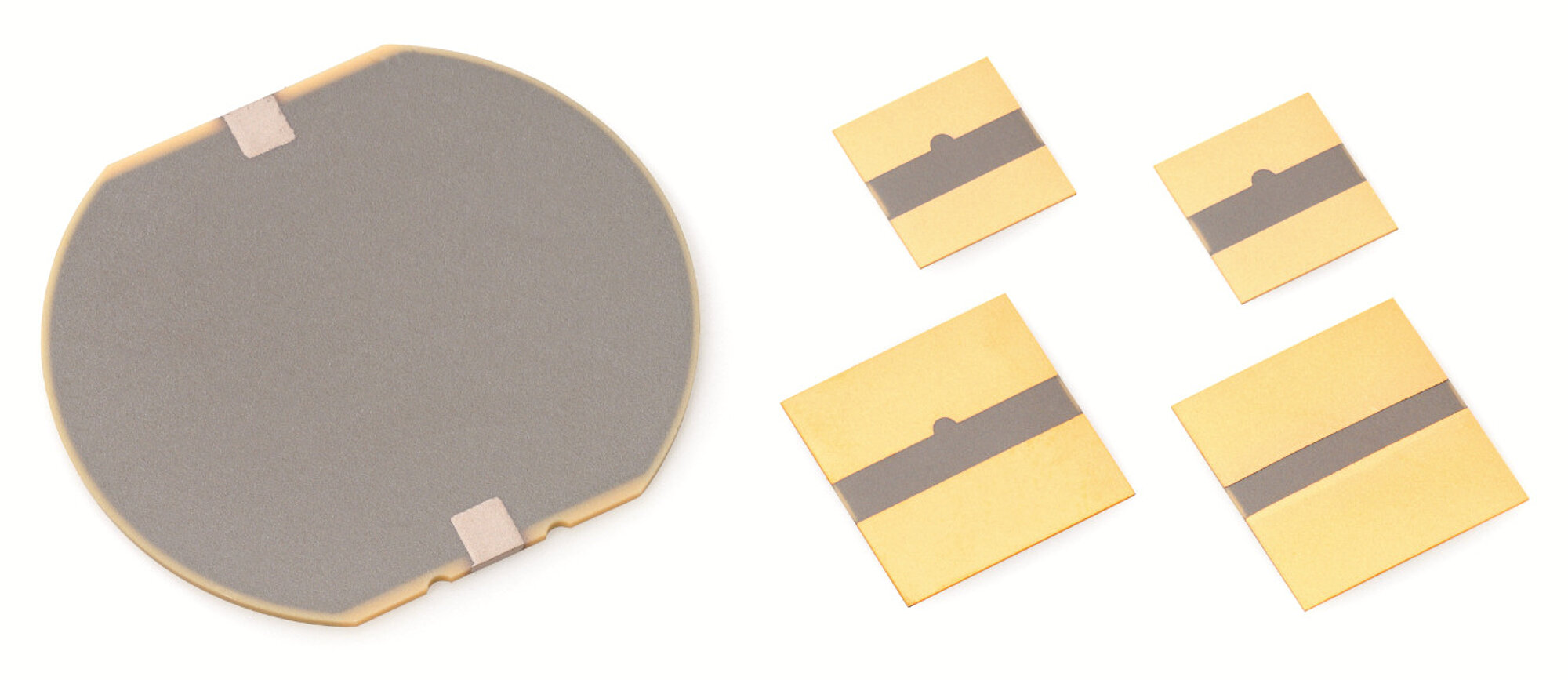

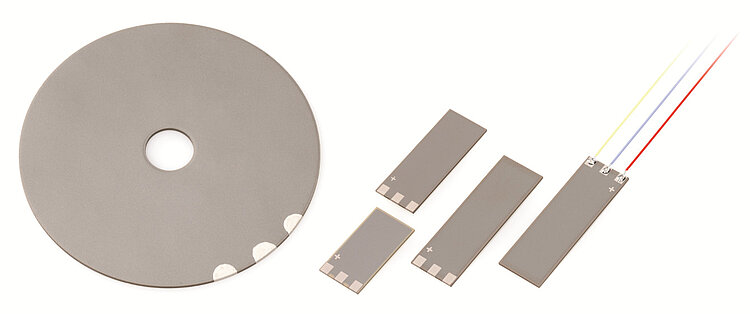

多层收缩板可制造成多种形状，例如，可根据 要求制造成方形或圆形。这些板可应用于金属或硅晶基板，以实现具有低控制电压的弯管机或泵元件。
PL112 – PL140 PICMA弯曲元
产品描述
规格
下载
报价/订购
规格
规格
PL112.10 | PL122.10 | PL127.10 | PL128.10 | PL140.10 | 单位 | 公差 | |
|---|---|---|---|---|---|---|---|
工作电压 | 0至60（±30） | 0至60（±30） | 0至60（±30） | 0至60（±30） | 0至60（±30） | 伏 | |
位移 | ±100 | ±310 | ±450 | ±450 | ±1000 | 微米 | ±20 % |
剩余长度LF | 12 | 22 | 27 | 28 | 40 | 毫米 | |
长度L | 18 | 25 | 31 | 36 | 45 | 毫米 | ±0.5 毫米 |
宽度W | 9.60 ±0.2 | 9.60 ±0.2 | 9.60 ±0.2 | 6.15 ±0.1 | 11.00 ±0.2 | 毫米 | |
高度TH | 0.67 | 0.67 | 0.67 | 0.67 | 0.55 | 毫米 | ±0.1 毫米 |
阻滞力 | ±2.1 | ±1.25 | ±1.1 | ±0.55 | ±0.5 | 牛 | ±20 % |
电容 | 2 × 1.1 | 2 × 2.5 | 2 × 3.4 | 2 × 1.2 | 2 × 4.1 | 微法 | ±20 % |
谐振频率 | 1800 | 600 | 420 | 360 | 160 | 赫兹 | ±20 % |
工作温度 | -20 到 150 | -20 到 85 | -20 到 85 | -20 到 150 | -20 到 85 | °C | |
压电陶瓷 | PIC252 | PIC251 | PIC251 | PIC252 | PIC251 | ||
推荐电控 | E-650, E-651 • E-614 | E-650, E-651 • E-614 | E-650, E-651 • E-614 | E-650, E-651 • E-614 | E-650, E-651 • E-614 |
电容：1伏峰峰、1 千赫兹、室温下测量，带剩余长度LF的单边夹紧，空载。
谐振频率：1 伏峰峰值时测量，带剩余长度LF的单边夹紧，空载。
标准连接：可软焊触点 (PL1xx.10) 或 聚四氟乙烯绝缘绞线，超高真空兼容，100 毫米，美国线规为32，直径为0.49 毫米 (PL1xx.11)。
推荐固定方式：环氧树脂胶。
所有规格取决于实际的夹紧情况和施加的机械负载.
可按需提供定制设计或不同规格。
