PT230 PT压电陶瓷压电管

低负载高动态操作

径向和轴向位移
亚纳米级分辨率
适用于OEM应用
多种设计选择
超高真空兼容至10^-9hPa

报价/订购

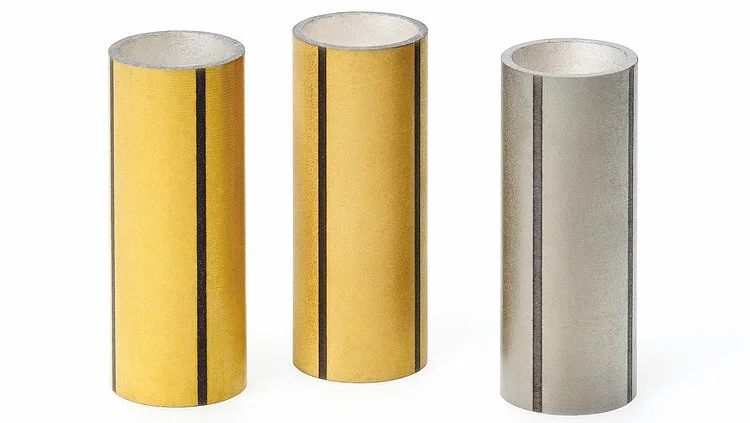

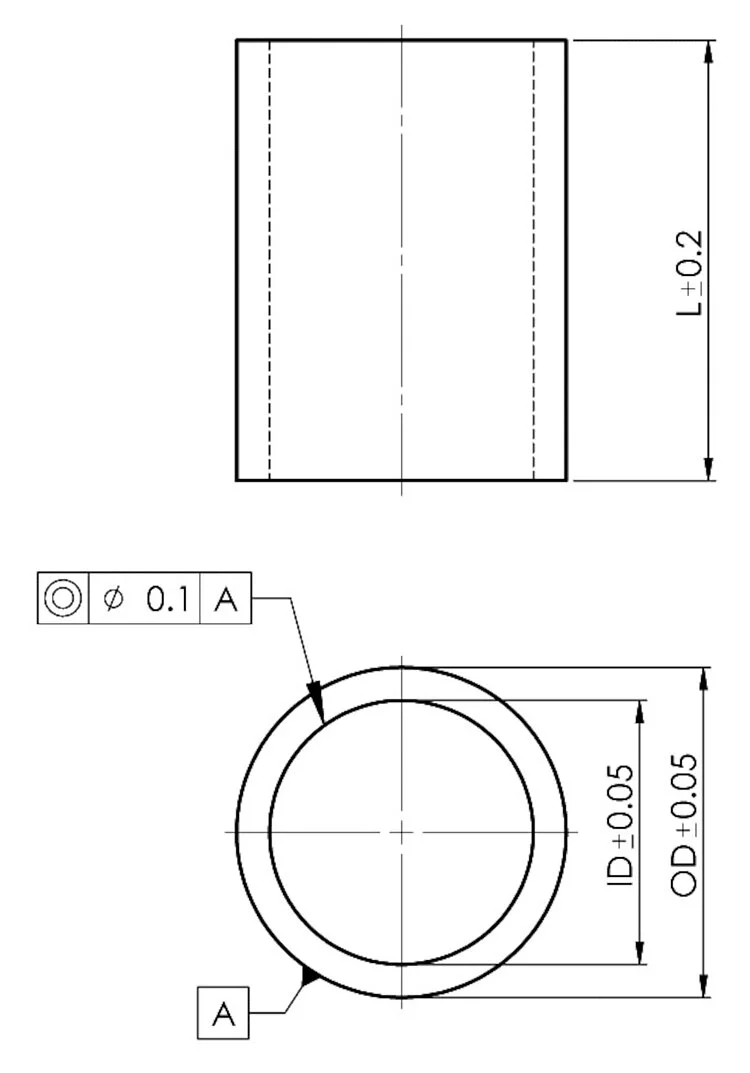

PT压电陶瓷管促动器，尺寸单位为mm。长度L、外径OD及内径ID详见数据表。

带多段外电极及包覆式电极的压电扫描管特殊规格版本

压电陶瓷促动器/扫描管

双极工作电压达±250V。四重分段电极用于轴向和XY向位移。具有极小几何公差的整体式压电陶瓷促动器。超高真空兼容至10^-9hPa。交货期短。

规格有所修改的定制设计

材料
工作电压范围，位移
公差
所用传感器
特殊高/低温版本
电极的分割，环绕电极，圆周绝缘边界
无磁性

可选尺寸

长度L最大为70mm
外径(OD)2至80mm
内径(ID)0.8至74mm
最小壁厚0.30mm

应用领域

工业和科研应用，适用于高达10^⁻⁹hPa的超高真空环境。用于微小剂量定量给料、显微操纵、扫描显微镜（AFM、STM等）、光纤拉伸。

下载数据表转到规格报价/订购

数据表

版本/日期

2026-07-14

pdf - 560 KB

版本/日期

2026-07-14

pdf - 562 KB

版本/日期

2026-07-14

pdf - 887 KB

下载

运动	PT230.14	PT230.24	PT230.94	公差
最大轴向位移	± 4.5 µm	± 4.5 µm	± 4.5 µm
最大XY向偏转	± 16 µm	± 10 µm	± 35 µm
驱动性能	PT230.14	PT230.24	PT230.94	公差
促动器类型	压电陶瓷扫描仪管	压电陶瓷扫描仪管	压电陶瓷扫描仪管
工作电压	±250 V	±250 V	±250 V
放大器通道数	4	4	4
每个放大器通道的电容	4.5 nF	6.9 nF	2.1 nF	±20 %
机械性能	PT230.14	PT230.24	PT230.94	公差
横截面	环状	环状	环状
压电陶瓷材料	PIC255	PIC255	PIC255
长度	30 mm	30 mm	30 mm	±0,2 mm
外径	6.35 mm	10 mm	3.2 mm	±0,05 mm
内径	5.35 mm	9 mm	2.2 mm	±0,05 mm
其他	PT230.14	PT230.24	PT230.94	公差
真空等级	10⁻⁹ ǀ hPa	10⁻⁹ ǀ hPa	10⁻⁹ ǀ hPa
推荐控制器/驱动器	E-413.2 - E-413.6	E-413.2 - E-413.6	E-413.2 - E-413.6

最大位移：在相对电极施加+250V/-250V电压时。

电容：在1V_pp、1kHz、室温下测量。

压电陶瓷：短路时耐150°C高温。

内电极：接地。外电极：薄膜（铜镍、金）；内电极：烧结银。

询问定制设计！
